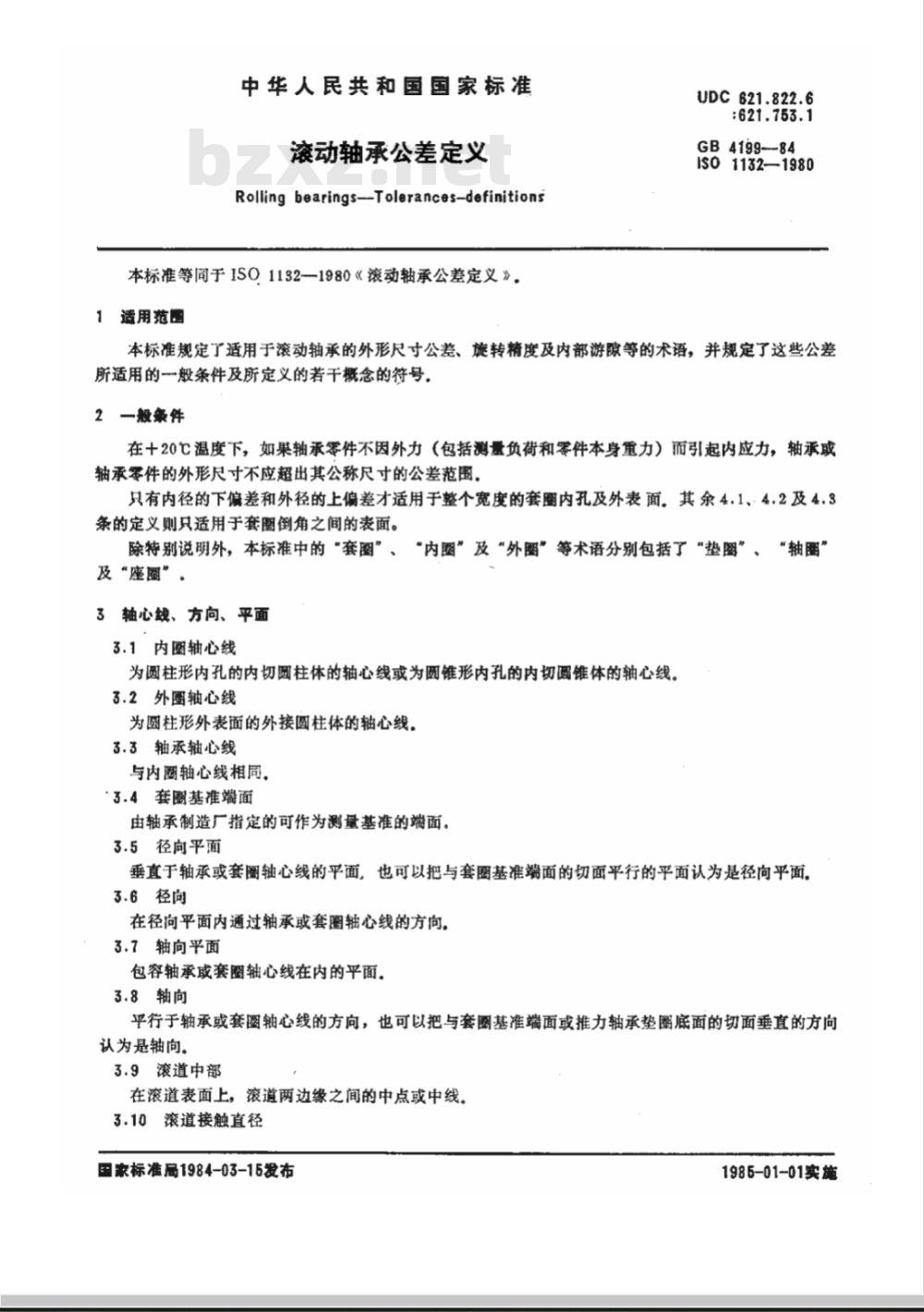

【国家标准(GB)】 滚动轴承公差定义

中华人民共和国国家标准
滚动轴承公差定义
Rolling bearings--Tolerances-definitions本标准等同于1SO1132—1980《滚动轴承公差定义》，1适用范围
UDC621.822.6
621.753.1
GB4199--84
IsO 1132—1980
本标准规定了适用于滚动轴承的外形尺寸公差、旋转精度及内部游隙等的术语，并规定了这些公差所适用的一般条件及所定义的若干概念的符号。2一般条件
在十20它温度下，如果轴承零件不因外力（包括测量负荷和零件本身重力）而引起内应力，轴承或轴承零件的外形尺寸不应超出其公称尺寸的公差范围。只有内径的下偏差和外径的上偏差才适用于整个宽度的套圈内孔及外表面。其余4.1、4，2及4，3条的定义则只适用于套圈倒角之间的表面。除特别说明外，本标准中的“套图”、“内圈”及“外圈”等术语分别包括了“垫圈”、“轴圈”及“座圜”。
3轴心线、方向、平面
3.1内图轴心线
为圆柱形内孔的内切圆柱体的轴心线或为圆锥形内孔的内切圆锥体的轴心线。3.2外圈轴心线
为圆柱形外表面的外接圆柱体的轴心线，3.3轴承轴心线
与内圈轴心线相同。
3.4套圈基准端面
由轴承制造厂指定的可作为测量基准的端面。3.5径向平面
垂直于轴承或套圈轴心线的平面。也可以把与套圈基准端面的切面平行的平面认为是径向平面。3.6径向
在径向平面内通过轴承或套圈轴心线的方向，3.7轴向平面
包容轴承或套圈轴心线在内的平面。3.8轴向
平行于轴承或套圈轴心线的方向，也可以把与套圈基准端面或推力轴承垫圈底面的切面垂直的方向认为是轴向。
3.9滚道中部
在滚道表面上，滚道两边缘之间的中点或中线。3.10滚道接触直径
国家标准局1984-03-15发布
1985-01-01实施

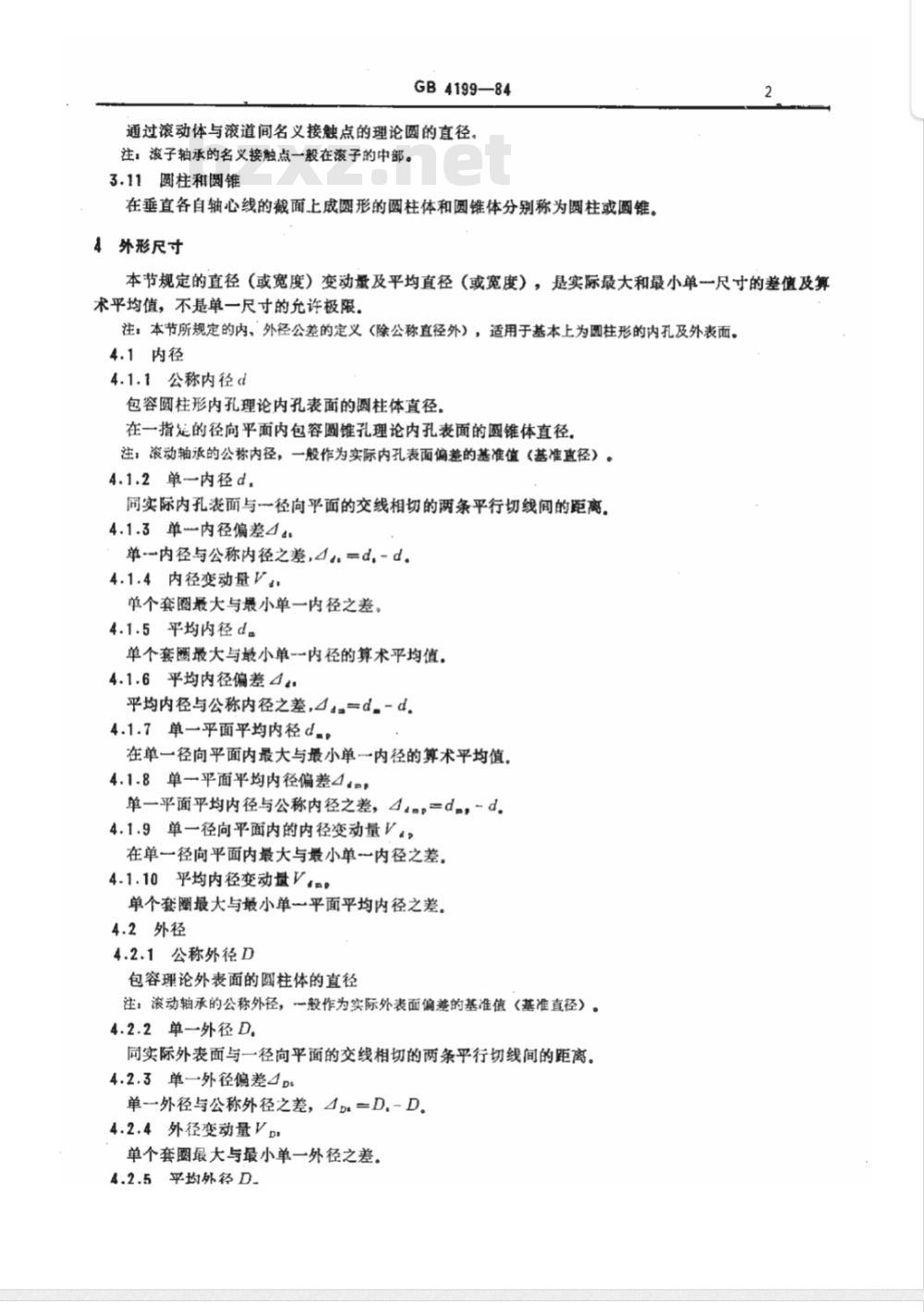

GB4199—84
通过滚动体与滚道间名义接触点的理论圆的直径。注：该子轴承的名义接触点一般在滚子的中部。3.11圆柱和圆锥
在垂直各自轴心线的截面上成圆形的圆柱体和圆锥体分别称为圆柱或圆锥。4外形尺寸
本节规定的直径（或宽度）变动量及平均直径（或宽度），是实际最大和最小单一尺寸的差值及算术平均值，不是单一尺寸的允许极限。注：本节所规定的内、外径公差的定义（除公称直径外），适用于基本上为圆柱形的内孔及外表面。4.1内径
4.1.1公称内径d
包容圆柱形内孔理论内孔表面的圆柱体直径在一指定的径向平面内包容圆锥孔理论内孔表面的圆锥体直径。注：谈动轴承的公称内径，一般作为实际内孔表面偏差的基准值（基准直径）。4.1.2单一内径d
同实际内孔表面与径向平面的交线相切的两条平行切线间的距离，4.1.3单内径偏差44
单-内径与公称内径之差，.一d-d。4.1.4内径变动量V
单个套圈最大与最小单一内径之差。4.1.5平均内径d。
单个套圈最大与最小单-一内径的算术平均值。4.1.6平均内径偏差4。
平均内径与公称内径之差，a=d。-d4.1.7单一平面平均内径d.
在单一径向平面内最大与最小单一内径的算术平均值。4.1.8单一平面平均内径偏差4.m单一平面平均内径与公称内径之差，4...二d.，~d.4.1.9单一径向平面内的内径变动量V。2在单一径向平面内最大与最小单内径之差，4.1.10平均内径变动盘Vmp
单个套圈最大与最小单一平面平均内径之差。4.2外径
4.2.1公称外径D
包容理论外表面的圆柱体的直径注：淡动轴承的公称外径，一般作为实际外表面偏差的基准值基准直径）。4.2.2单-外径D
同实际外表面与一径向平面的交线相切的两条平行切线间的距离。4.2.3单一外径偏差4Ds
单一外径与公称外径之差，△,=D,-D。4.2.4外径变动量Vps
单个套圈最大与最小单一外径之差。4.2.5平均外径D

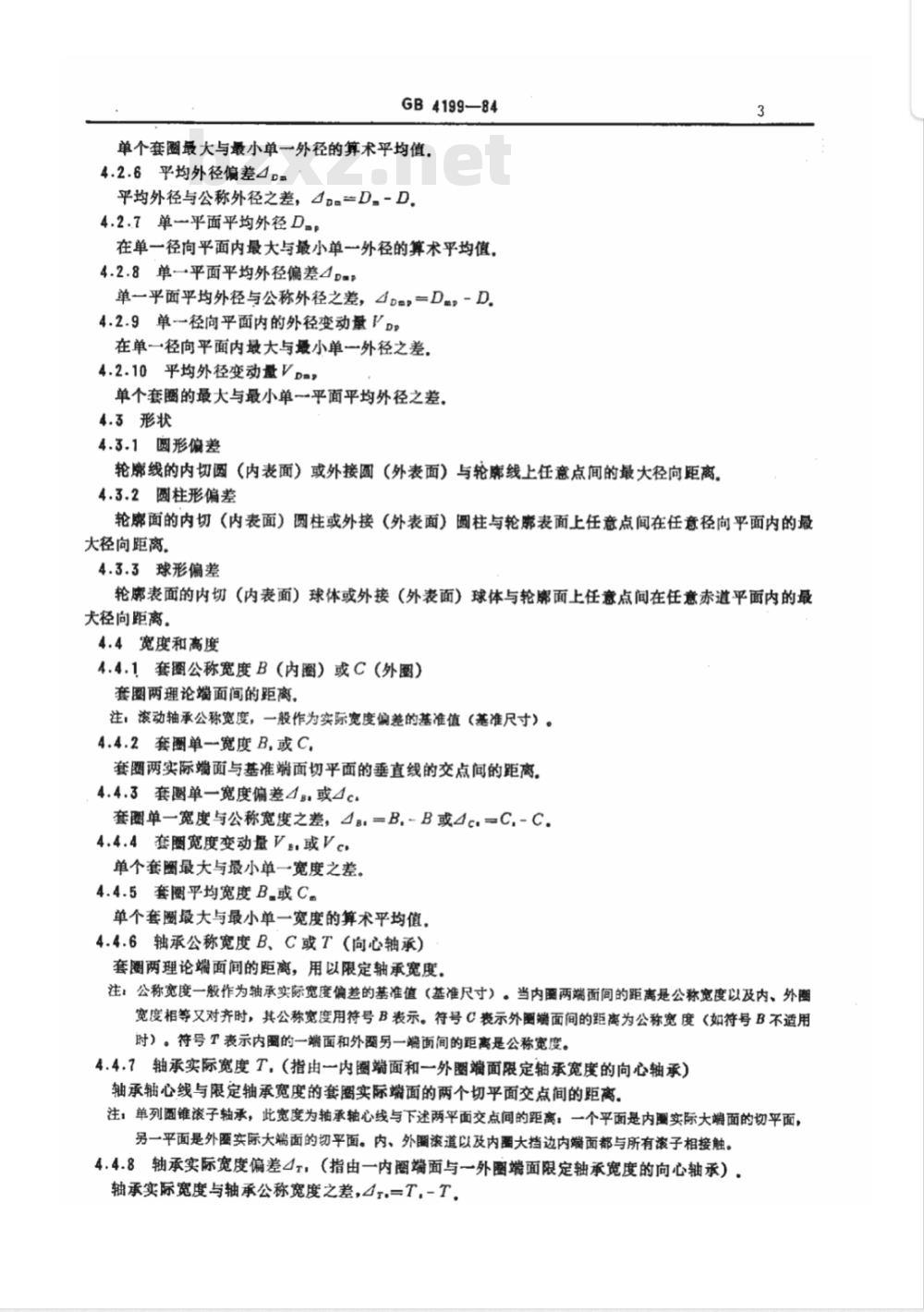

GB4199—84
单个套圈最大与最小单一外径的算术平均值，4.2.6平均外径偏差4bm
平均外径与公称外径之差，pD。-D.4.2.7单一平面平均外径D.p
在单一径向平面内最大与最小单一外径的算术平均值，4.2.8单一平面平均外径偏差4Dm单一平面平均外径与公称外径之差，△pe,=D，-D.4.2.9单径向平面内的外径变动量VDp在单一径向平面内最大与最小单一外径之差。4.2.10平均外径变动VDm
单个套圈的最大与最小单一平面平均外径之差。4.3形状
4.3.1圆形偏差
轮廊线的内切圆（内表面）或外接圆（外表面）与轮靡线上任意点间的最大径向距离。4.3.2圆柱形偏差
轮廊面的内切（内表面）圆柱或外接（外表面）圆柱与轮廊表面上任意点间在任意径向平面内的最大径向距离。
4.3.3球形偏差
轮廊表面的内切（内表面）球体或外接（外表面）球体与轮廊面上任意点间在任意赤道平面内的最大径向距离。
4.4宽度和高度
4.4.1套图公称宽度B（内圈）或C（外图）套圈两理论端面间的距离
注，滚动轴承公称宽度，一般作为实际宽度偏差的基准值（基准尺寸）。4.4.2套圈单一宽度B,或C,
套圈两实际端面与基准端面切平面的垂直线的交点间的距离。4.4.3套圈单一宽度偏差4B.或4c套圈单一宽度与公称宽度之差，4B=B,-B或4c.=C,-C.4.4.4套圈宽度变动量V=.或Vc
单个套圈最大与最小单一宽度之差。4.4.5套图平均宽度B.或C

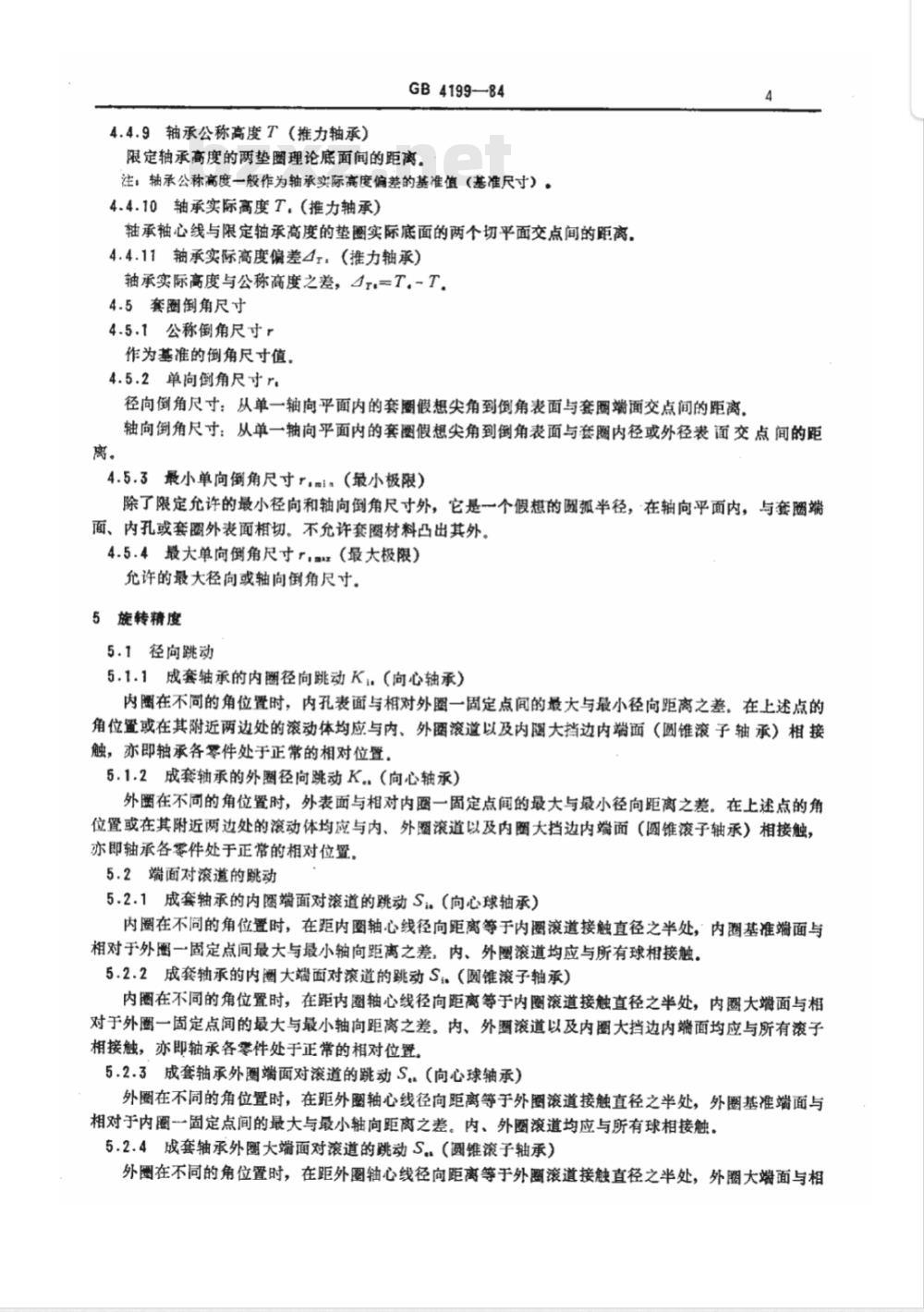

单个套圈最大与最小单一宽度的算术平均值，4.4.6轴承公称宽度B、C或T（向心轴承）套圈两理论端面间的距离，用以限定轴承宽度。注：公称宽度一般作为轴承实际宽度偏差的基准值（基准尺寸）。当内圈两端面间的距离是公称宽度以及内、外圈宽度相等又对齐时，其公称宽度用符号B表示。符号C表示外圆端面间的距离为公称宽度（如符号B不适用时）。符号T表示内圈的一端面和外圈另一端面间的距离是公称宽度。4.4.7轴承实际宽度T，（指由一内端面和一外圈端面限定轴承宽度的向心轴承）轴承轴心线与限定轴承宽度的套圈实际端面的两个切平面交点间的距离。注：单列圆锥滚子轴承，此宽度为轴承轴心线与下述两平面交点间的距离：一个平面是内圜实际大端面的切平面，另一平面是外圈实际大端面的切平面。内、外圈滚道以及内圈大挡边内端面都与所有滚子相接触。4.4.8轴承实际宽度偏差4T，（指由一内圈端面与一外圈端面限定轴承宽度的向心轴承），轴承实际宽度与轴承公称宽度之差，4r.=T.-T4.4.9轴承公称高度T（推力轴承）GB4199—84
限定轴承高度的两垫圈理论底面间的距离。注：轴承公称高度一般作为轴承实际高度偏差的基准值（基准尺寸）：4.4.10轴承实际高度T，（推力轴承）轴承轴心线与限定轴承高度的垫圈实际底面的两个切平面交点间的距离，4.4.11轴承实际高度偏差4r：（推力轴承）轴承实际高度与公称高度之差，△T:一T.-T，4.5套圈倒角尺寸
4.5.1公称倒角尺寸rbzxz.net
作为基准的倒角尺寸值。
4.5.2单向倒角尺寸r，
径向倒角尺寸：从单一轴向平面内的套圈假想尖角到倒角表面与套圈端面交点间的距离。4
轴向倒角尺寸：从单一轴向平面内的套圈假想尖角到倒角表面与套圈内径或外径表面交点间的距离。
4.5.3最小单向倒角尺寸r：mi：（最小极限）除了限定允许的最小径向和轴向倒角尺寸外，它是一个假想的圆孤半径，在轴向平面内，与套瑙端面、内孔或套圈外表面相切。不允许套圈材料凸出其外。4.5.4最大单向倒角尺寸r，x（最大极限）允许的最大径向或轴向倒角尺寸。5旋转精度
5.1径向跳动
5.1.1成套轴承的内圈径向跳动K：（向心轴承）内在不同的角位置时，内孔表面与相对外圈一固定点间的最大与最小径向距离之差。在上述点的角位留或在其附近两边处的滚动体均应与内、外圈滚道以及内大挡边内端面（圆锥滚子轴承）相接触，亦即轴承各零件处于正常的相对位置。5.1.2成套轴承的外圈径向跳动K。（向心轴承）外圈在不同的角位置时，外表面与相对内圈一固定点闻的最大与最小径向距离之差。在上述点的角位置或在其附近两边处的滚动体均应与内、外圈滚道以及内圈大挡边内端面（圆锥滚子轴承）相接触，亦即轴承各零件处于正常的相对位置。5.2端面对滚道的跳动

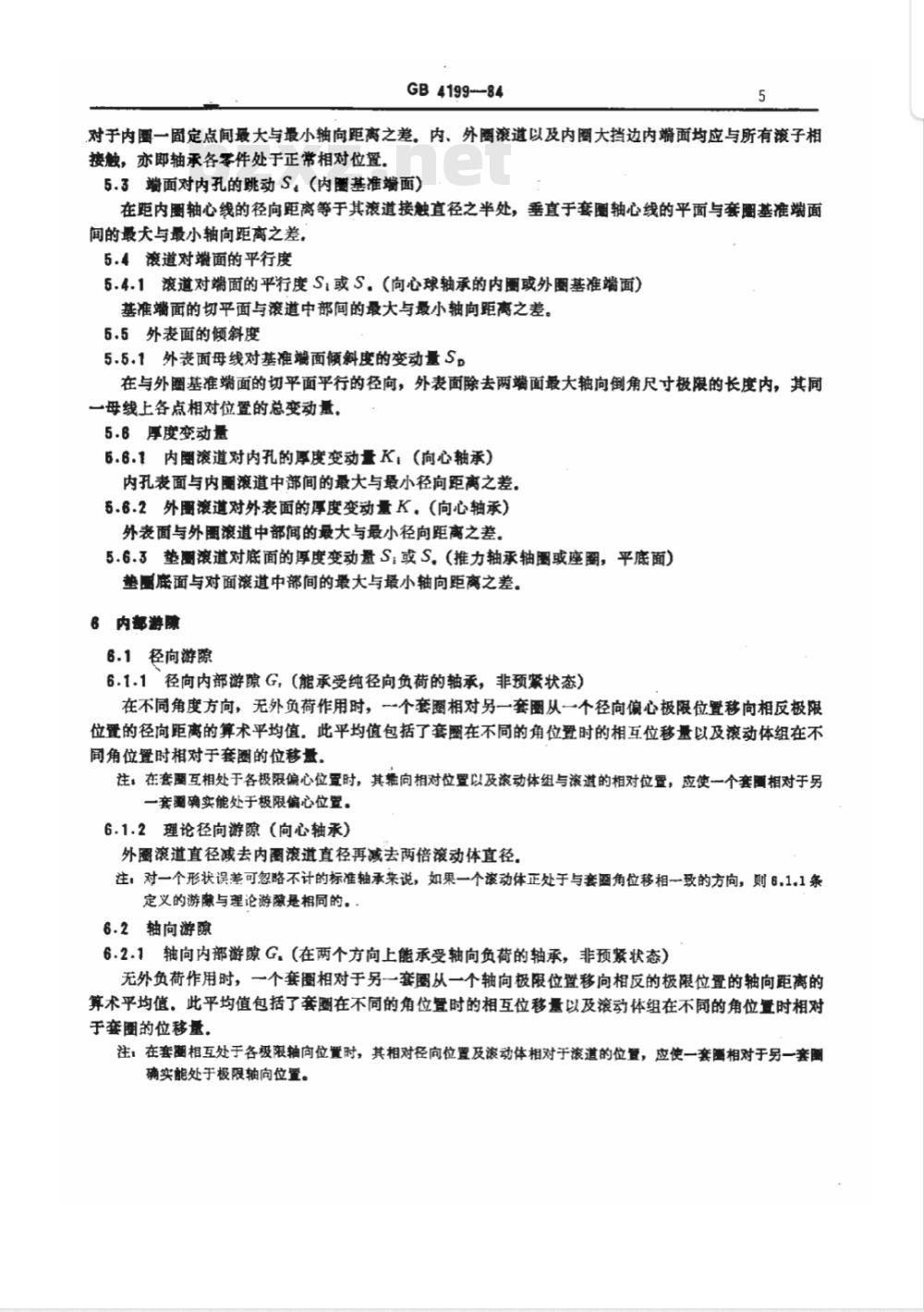

5.2.1成套轴承的内圈端面对滚道的跳动S，（向心球轴承）内圈在不同的角位置时，在距内圈轴心线径向距离等于内圈滚道接触直径之半处，内圈基准端面与相对于外圈一固定点间最大与最小轴向距离之差，内、外圈滚道均应与所有球相接触。5.2.2成套轴承的内圈大端面对滚道的跳动S（圆锥滚子轴承）内圈在不同的角位置时，在距内圈轴心线径向距离等于内圈滚道接触直径之半处，内圈大端面与相对于外圈一固定点间的最大与最小轴向距离之差。内、外圈滚道以及内圈大挡边内端面均应与所有滚子相接触，亦即轴承各零件处于正常的相对位置。5.2.3成套轴承外圈端面对滚道的跳动S。（向心球轴承）外圈在不同的角位置时，在距外圈轴心线径向距离等于外圈滚道接触直径之半处，外圈基准端面与相对于内圈一固定点间的最大与最小轴向距离之差。内、外圈滚道均应与所有球相接触。5.2.4成套轴承外圈大端面对滚道的跳动S.（圆锥滚子轴承）外圈在不同的角位置时，在距外圈轴心线径向距离等于外圈滚道接触直径之半处，外圈大端面与相GB 4199-84
对于内圈一固定点间最大与最小轴向距离之差。内、外圈滚道以及内圈大挡边内端面均应与所有滚子相接触，亦即轴承各零件处于正常相对位置。5.3端面对内孔的跳动S，（内圈基准端面）在距内围轴心线的径向距离等于其滚道接触直径之半处，垂直于套轴心线的平面与套圈基准端面间的最大与最小轴向距离之差。5.4滚道对端面的平行度
5.4.1滚道对端面的平行度S，或S，（向心球轴承的内圈或外图基准端面）基准端面的切平面与滚道中部间的最大与最小轴向距离之差。5.5外表面的倾斜度
5.5.1外表面每线对基准端面倾斜度的变动量S。在与外圈基准端面的切平面平行的径向，外表面除去两端面最大轴向倒角尺寸极限的长度内，其同一母线上各点相对位置的总变动量。5.B厚度变动量
6.6.1内圈滚道对内孔的厚度变动量K：（向心轴承）内孔表面与内围滚道中部间的最大与最小径向距离之差，5.6.2外围滚道对外表面的厚度变动量K。（向心轴承）外表面与外围滚道中部间的最大与最小径向距离之差。5.6.3垫围滚道对底面的厚度变动量S：或S.（推力轴承轴圈或座圈，平底面）垫函底面与对面滚道中部间的最大与最小轴向距离之差。6内都游
6.1径向游隙
6.1.1径向内部游G，（能承受纯径向负荷的轴承，非预紧状态）在不同角度方向，无外负荷作用时，一个套圈相对另一套图从一个径向偏心极限位置移向相反极限位置的径向距离的算术平均值。此平均值包括了套圈在不同的角位置时的相互位移量以及滚动体组在不同角位置时相对于套圈的位移量，注：在套圈互相处于各极限偏心位置时，其辑向相对位置以及滚动体组与滚道的相对位置，应使一个套圃相对于另一套圈确实能处于极限偏心位置。6.1.2理论径向游隙（向心轴承）外圈滚道直径减去内圈滚道直径再减去两倍滚动体直径。注，对一个形状误差可忽略不计的标准轴承来说，如果一个滚动体正处于与套圈角位移相一致的方向，则6.1.1条定义的游隙与理论游隙是相同的。6.2轴向游
6.2.1轴向内部游隙G，（在两个方向上能承受轴向负荷的轴承，非预紧状态）无外负荷作用时，一个套圈相对于另一套从一个轴向极限位置移向相反的极限位置的轴向距离的算术乎均值。此平均值包括了套圈在不同的角位置时的相互位移量以及滚动体组在不同的角位置时相对于套的位移量，
注：在套翻相互处于各极限轴向位置时，其相对径向位置及滚动体相对于滚道的位置，应使一套函相对于另一套围确实能处于极限轴向位置。
附加说明：
GB4199—84
附梁A
(参考件)
新旧术语及符号对照表
单一径向平面内的内（外）径变动量Vig (VD)
单个套圈最大与最小单一内（外）径之差V(V）
圆形偏差
轴承公称宽度T(向心轴承)
（包括
圆锥滚子轴承）
轴承公称高度T（推力轴承）
套圈单一宽度偏差4B:或4cs
套圈宽度变动量V或Vc
成套轴承内《外）圆径向跳动Kia（K。.）（向心轴承）)
成套轴承内（外）圜端面对滚道的跳动S（S。）（向心球轴承）
内围基准端面对内径的跳动S。
成套轴承内（外）圈大端面对滚道的跳动8.（8.）（圆锥滚子轴承）外径表面母线对基准端面倾斜度的变动SD
内（外）函滚道对内（外）径的厚度变动量K：（K.）
垫圈滚道对底面的厚度变动量S：或s。《推力轴承）
本标准由中华人民共和国机械工业部提出。本标准由机械工业部洛阳轴承研究所归口。本标准由机械工业部洛阳轴承研究所负责起草。本标准起草人夏慧如。
我国现行标准
推力轴承套圈之总称
推力轴承紧圈
推力轴承活圈
椭圆度
圆柱度
向心推力轴承
圆锥漆子轴承√装配高T
推力轴承装配高H
套圈宽度偏差
两端面不乎行度
径向摆动
滚道侧摆
内圈端面跳动
滚道侧摆
外径对基准端面的两倍不垂直度壁厚差
轴向跳动
