【电子行业标准(SJ)】 民用小型无线电话机及其附属设备质量检验规则

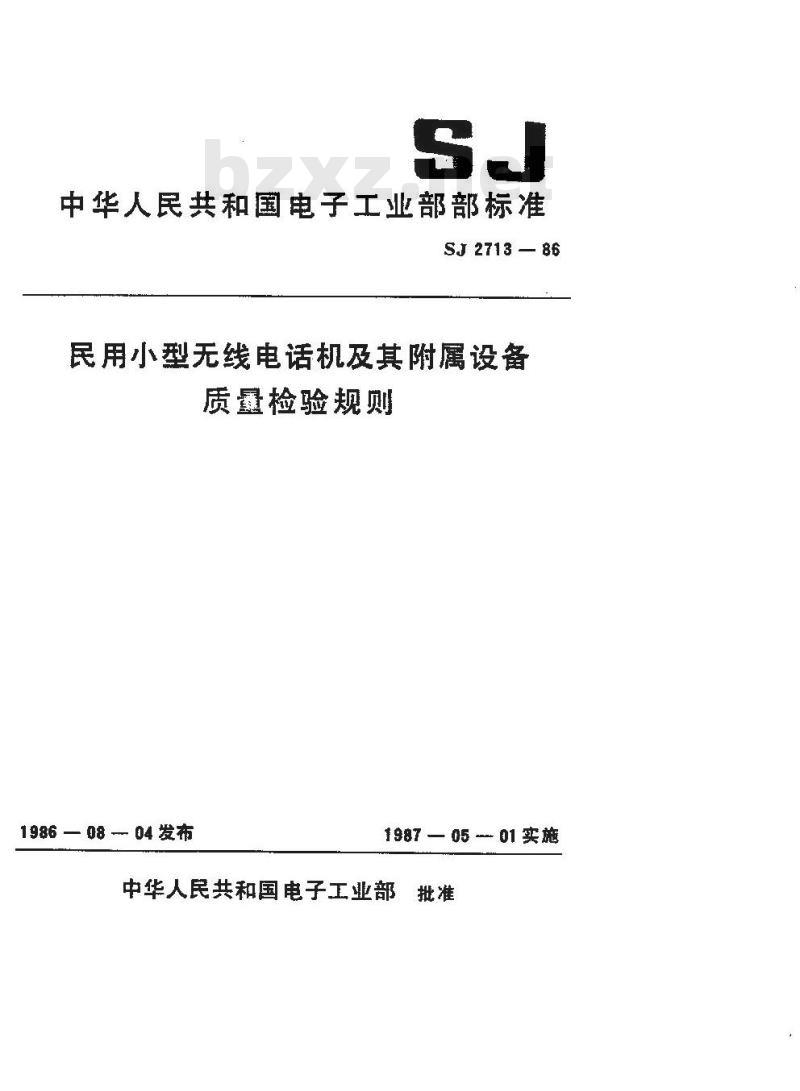

中华人民共和国电子工业部部标准SJ 2713 — 86
民用小型无线电话机及其附属设备质量检验规则
1986 — 08 - 04 发布
1987 — 05 01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准SJ 2718 - 86

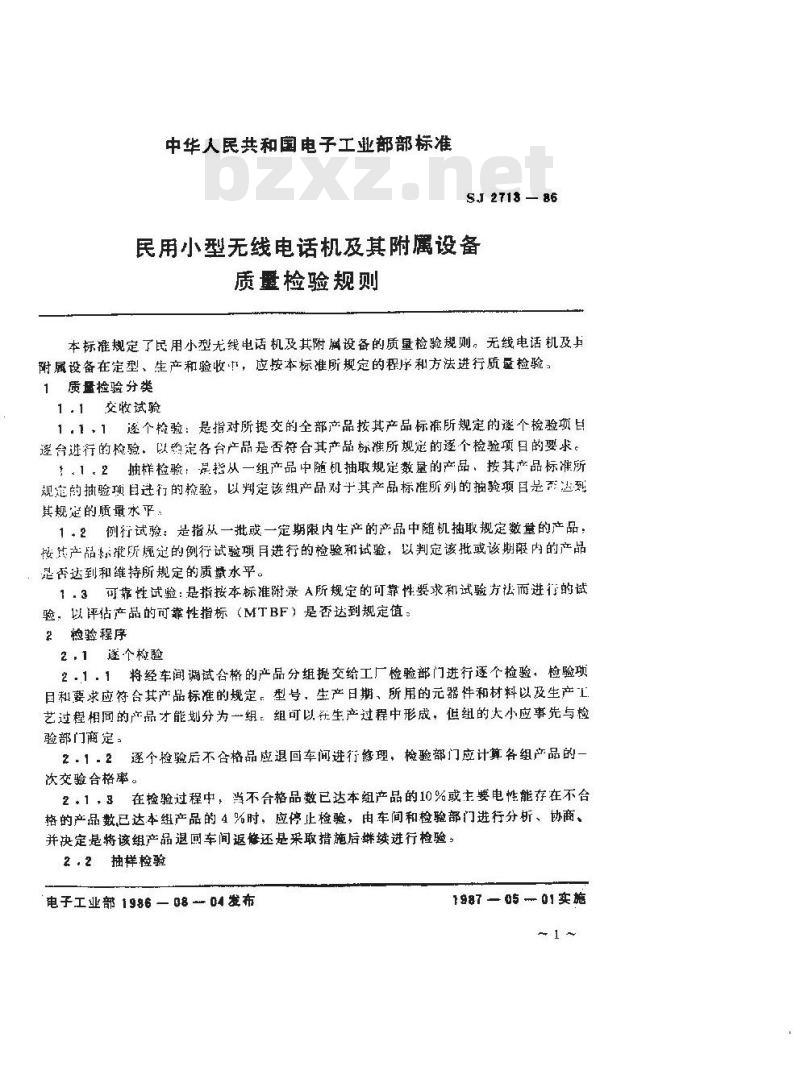

民用小型无线电话机及其附属设备质量检验规则
本标准规定了民用小型无线电话机及其附属设备的质量检验规则。无线电话机及其附属设备在定型、生产和验收，应按本标准所规定的程序和方法进行质盈检验。1质量检验分类
1.1交收试验
1.1，1逐个检验：是指对所提交的全部产品按其产品标准所规定的遂个检验项目逐台进行的检验，以跑定各台产品是否符合其产品标准所规定的逐个检验项日的要求。！1·2抽样检验：是指从一组产品中随机抽取规定数量的产品、按其产品标准所规定的抽验项目进行的检验，以判定该组产品对于其产品标准所列的抽验项目是适其规定的质量水平，
1·2例行试验：是指从一批或一定期限内生产的产品中随机抽取规定数量的产品，按其产品推所规定的例行试验项目进行的检验和试验，以判定该批或该期限内的产品是否达到和维持所规定的质量水平。1·3可靠性试验：是指按本标准附录A所规定的可靠性要求和试验方法而进行的试验，以评估产品的可靠性指标（MTBF）是否达到规定值。2检验程序
2,1逐个检验
21.1将经车间调试合格的产品分组提交给工厂检验部门进行逐个检验、检验项目和要求应符合其产品标准的规定：型号，生产日期、所用的元器件和材料以及生产工艺过程相同的产品才能划分为一组：组可以在生产过程中形成，低组的大小应事先与检验部门商定：
2.1.2逐个检验后不合格品应退回车间进行您理，检验部门应计算各组产品的一次交验合格率。
2·1，在检验过程中，当不合格品数已达本组产品的10%或主要电性能存在不合格的产品数，已达本纽产品的4%时，应停止检验，由车间和检验部门进行分析、协商、并决定是将该组产品退回车间返修还是采取措施后继续进行检验2.2抽样检验
电子工业部1986—0804发布
1987—05 01实施
SJ 2718—86

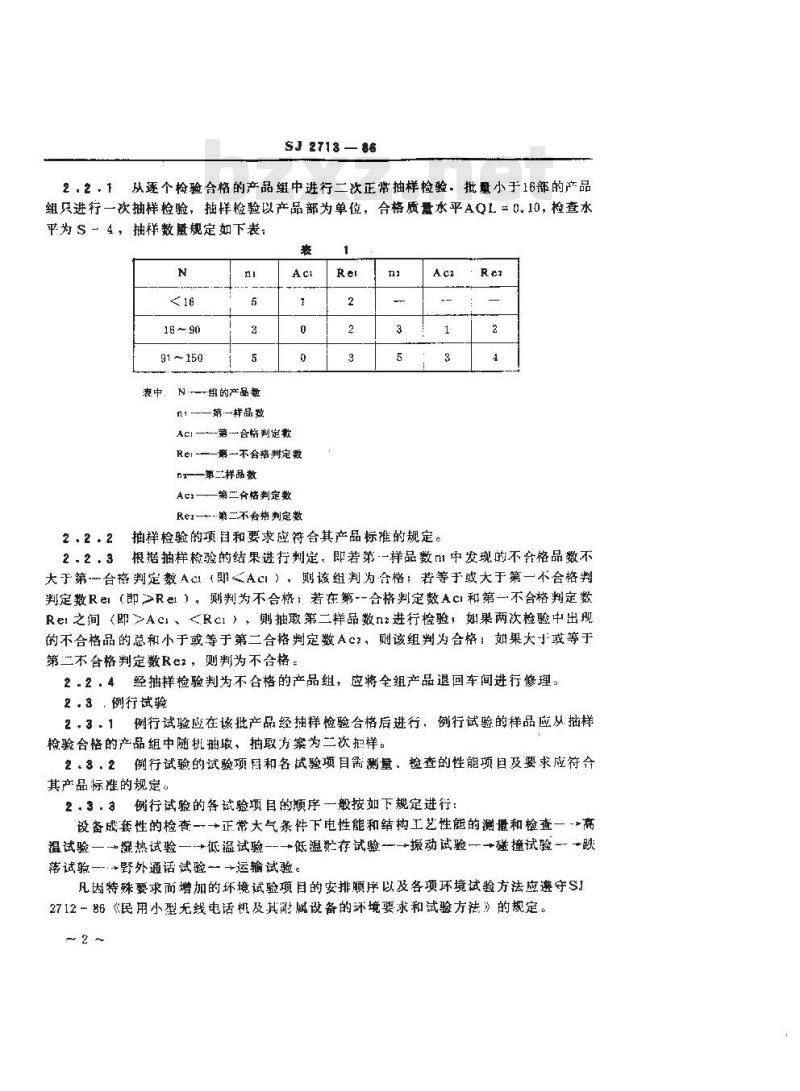

2.2，1从逐个检验合格的产品组中进行二次正常抽样检验，批量小于16部的产品组只进行一次抽样检验，抽样检验以产品部为单位，合格质量水平AQL=0.10，检查水平为 S － 4，抽样数规定如下表：裘
16 ~ 90
91 ~ 150
衰中．N·组的产品教
——第一样品效
Acl ——-第-一合格判定数
Rel ————不合格判定数
日1——第二样品数
Ac2———第二合格判定数
Rel——-第二不格判定数
2.2.2抽样检验的项国和要求应符合其产品标准的规定。Rez
2.2，3根据抽样检验的结果进行判定，即若第·-样品数m中发现的不合格品数不大于第台格判定数A心（即A），划该组判为合格：若等于或大于第一不合格判判定数Rel（即Rel），则判为不合格；若在第-合格判定数Aci和第一不合格判定数Re!之间（即>Aci、2，3.1例行试验应在该批产品经抽样检验合格后进行，例行试验的样品应从抽样检验合格的产品组中随机油取，抽取方案为二次担样。2。3，2例行试验的试验项目和各试验项目需测量、检查的性能项目及要求应符合其产品标催的规定
2，3.3例行试验的各试验项目的题序一般按如下规定进行：设备成套性的检查一→正带大气条件下电性能和结构工艺性能的测量和检查一-*高温试验一→混热试验一→低温试验-→低温贮存试验一→振动试验一→碰撞试验—→跌落试验一·野外通话试验—→运输试验。凡因特殊要求而增加的环境试验项目的安排顺序以及各项环境试验方法应遵守SJ271286《民用小型无线电话机及其附属设备的还境要求和试验方法》的规定。~ 2 ～
SJ 2713 — 86

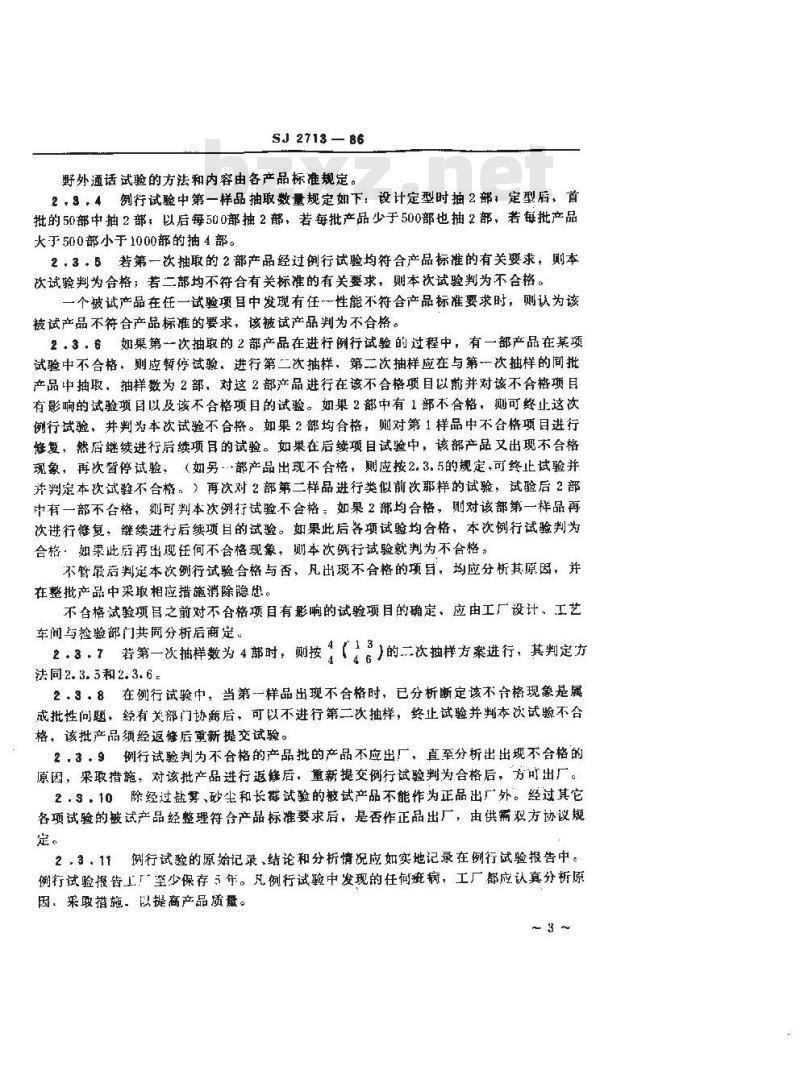

野外通话试验的方法和内容由各产品标准规定。2，3，4例行试验中第一样品抽取数量规定如下：设计定型时抽2部，定型店，首批的50部中抽2部；以后每500部抽2部，若每批产品少于500部也抽2部，若每批产品大于500部小于1000部的抽4部。2，3，5若第一次抽取的2部产品经过例行试验均符合产品标准的有关要求，则本次试验判为合格，若二部均不符合有关标准的有关要求，则本次试验判为不合格。一个被试产品在任一试验项目中发现有任一性能不符合产品标准要求时，则认为该被试产品不符合产品标准的要求，该被试产品判为不合格。2.3，6如果第一次抽取的2部产品在进行例行试验的过程中，有一部产品在某项试验中不合格，则应暂停试验进行第二次抽样，第二次抽样应在与第一次抽样的向批产品中抽取。抽样数为2部，对这2部产品进行在该不合格项目以前并对该不合格项目有影响的试验项日以及该不合格项目的试验。如果2部中有1部不合格，则可终止这次例行试验，并判为本次试验不合。如果2部均合格，则对第1样品中不合格项目进行修复，然后继续进行后续项目的试验。如果在后续项目试验中，该部产品又出现不合格现象，再次暂停试验，（如另-部产品出现不合格，则应按2.3.5的规定，可终止试验并并判定本次试验不合格。）再次对2部第二样品进行类似前次那样的试验，试验后2部中有一部不合格，则可判本次例行试验不合格：如果2部均合格，则对该部第一样品再次进行您复，继续进行后续项目的试验。如果此后各项试验均合格，本次例行试验判为合格：如果此后再出现任何不合格现象，则本次例行试验就判为不合格。不臂最后判定本次例行试验合格与否，凡出现不合格的项目，均应分析其原因，并在整批产品中采取相应措施消除隐忠。不合格试验项目之前对不合格项目有影响的试验项目的确定、应由工厂设计、工艺车间与检验部门共同分析后商定2.3.7～若第一次抽样数为4部时，卿按1（1。）的次抽样方案进行，其判定方46
法同2.3.5和2.3.6
2.3.8在例行试验中，当第一样品出现不合格时，已分析断定该不格现象是属成批性问题，经有关部门协商后，可以不进行第二次抽样，终止试验并判本次试验不合格，该批产品须经返修后童新提交试验。2，3.9例行试验判为不合格的产品批的产品不应出厂，直至分析出出现不合格的原困，采取措施，对该批产品进行返修后，重新提交例行试验判为合格后，方叫出厂。2.3，10除经过盐雾、砂尘和长荐试验的敲试产品不能作为正品出厂外。经过其它各项试验的被试产品经整理符合产品标准要求后，是否作正品出厂，由供需双方协议规定。
2，3，11例行试验的原始记录，结论和分析情况应如实地记录在例行试验报告中。例行试验报告上望少保存5年。凡例行试验中发现的任间疵病，工厂都应认真分析原因。采取猎施，以提离产品质最。SJ 2713 86

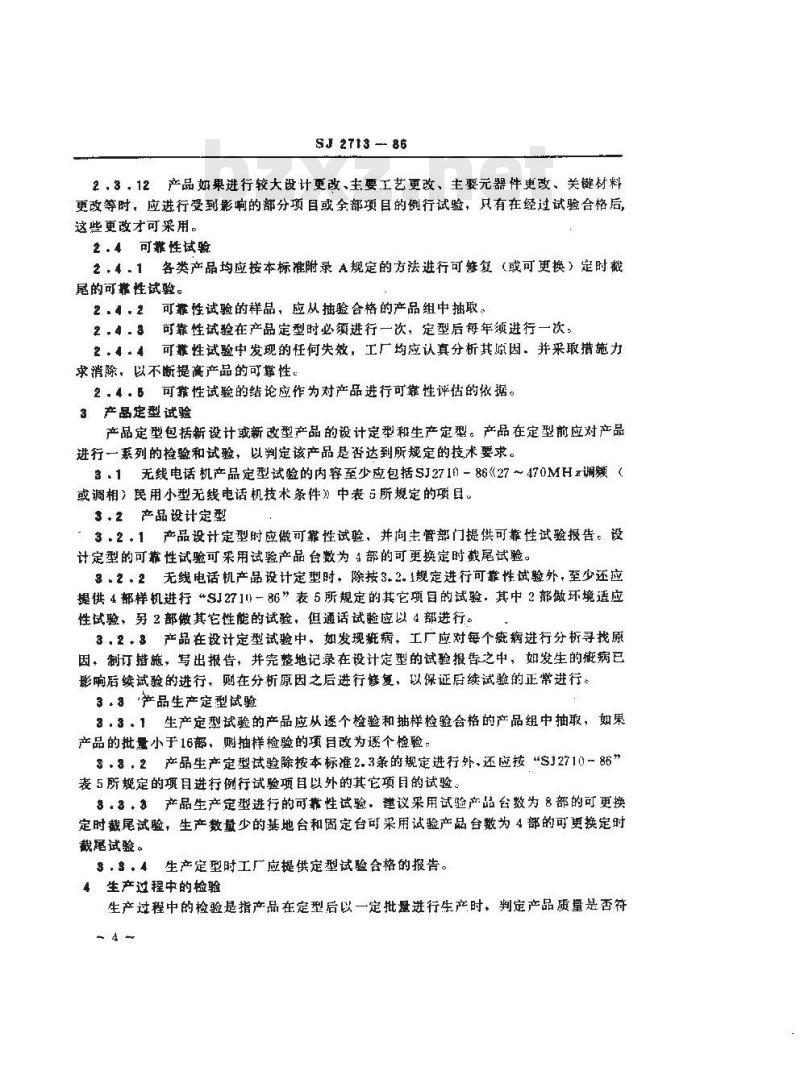

2，3、12产品如果进行较大设计更改、主要工艺更改、生要元器件更改、关键材料更改等时，应进行受到影的部分项目或全部项目的例行试验，只有在经过试验合格后这些更改才可采用。
2。4可靠性试验
2，4.1各类产品均应按本标准附录A规定的方法进行可修复（或可更换）定时截尾的可靠性试验。
2.4·2可靠性试验的样品，应从抽验合格的产品组中抽取。2.4.3可靠性试验在产品定型时必领进行一次，定型后每年须进行一次。2.4.4可靠性试验中发现的任何失效，工厂均应认真分析其原因、并采取措施力求消除，以不断提高产品的可靠性。24。5可靠性试验的结论应作为对产品进行可靠性评估的较据。3产品定型试验
产品定型包括新设计或新改型产品的设计定型和生产定型。产品在定型前应对产品进行一系列的检验和试验，以判定该产品是否达到所规定的技术要求。3，1无线电话机产品定型试验的内容至少应包括SJ2710-86《27～470MHz调额（或调相）民用小型无线电话机技术条件》中表所规定的项目。3.2产品设计定型
3.2.1产品设计定型时应做可靠性试验，并向主管部门提供可靠性试验报告。设计定型的可靠性试验可采用试验产品台数为4部的可更换定时载尾试验。82，2无线电话机产品设计定型时，除按3.2.1规定进行可靠性试验外，至少还应提供4部样机进行“SJ2710-86”表5所规定的其它项目的试验.其中2部做环境适应性试验，另2部做其它性能的试验，但通话试验应以4部进行。3.2，3产品在设计定型试验中，如发现症病，工厂应对每个疵病进行分析寻找原因，制订措施，写出报告，并完整地记录在设计定型的试验报告之中，如发生的疵病已影响后续试验的进行，则在分析原因之后进行您复，以保证后续试验的正常进行。3.3产品生产定型试验
3，3。1生产定型武验的产品应从逐个检验和抽样检验合格的产品组中抽取，如果产品的批量小于16部，卿抽样检验的项目改为逐个检验，.8，2产品生产定型试验除按本标准2.3条的规定进行外.还应按“S12710-86”表5所规定的项目进行例行试验项目以外的其它项目的试验。多·3，3产品生产定型进行的可靠性试验，建议采用试验产品台数为8部的可更换定时截尾试验，生产数量少的基地台和固定台可采用试验产品台数为4部的可更换定时截试验。
生产定型时工厂应供定型试验合格的报告。$.3.4?
4生产过程中的检验
生产过程中的检验是指产品在定型后以一定批量进行生产时，判定产品质量是否符-4
SJ 2713—86
合产品标准的规定所进行的检验。它由几种检验综合而成，以判定产品批是否合格交付给用户，
生产过程中的检验应包括交收试验、例行试验和可靠性试验。只有经过交收4.1
试验和例行试验都合格的产品批中的产品，才能认为是合格的产品。4·2工厂检验部门对每部合格产品签发合格证，合格证上应有产品型号、出厂年月和检验标记。、
4，3生产过程中的检验由工厂质量检验部门负责进行，结构工艺方面的逐个检验可由工厂质检验部门在产品生产过程中进行。5订货方的验收
5，1订货方的验收一般由工厂质量检验部门代表订货方进行，必要时，订货方可派代表到工厂进行验收或者参加工厂质量检验部门的检验，但是这应在订货方和工厂签订订货合同时明确规定。
5，2当订货方派人到工产验收产品时，应按本标准的规定进行，一般只参予逐个检验和抽样检验，必要时亦可向工厂查阅例行试验报告。：自出广产品的保修
&·1产品在出厂时，工厂应在随产品所附的产品履历书上填明产品的型号、生产序号、交付日期及保修期。
6.2在保修期内.产品出现确满非使用不当造成的故障，工厂应负责免费修理。6，3保修期自交付日期起计算，一般应为一年半，具体时间由产品标准规定。5
A.1总则
SJ 2713 86
附录A
民用小型无线电话机及其谢属设备的可靠性要求和试验方法
（补充件）
A，1，1本附录规定了民用小型无线电话机及其附属设备的可靠性要求和可靠性试验方法，适用于失效分布服从指数分布的产品。A，1，2本附录采用的是可修复（或可更换）定时截尾的试验方案，：按统计抽样方案，随机抽规定数量的产品，进行规定时问的试验；在试验过程中失效的产品在及时修复或更换之后，继续进行试验。真至到达规定时间时，试验截止。A.1：3本附录中产品的分类应符合SJ2710-85:《27～470MHz调频（或调相）民用小型无线电话机技术条件》的规定，：A，1，本附录所用的符号及含义规定如下：一产品的平均无故障上作时间，简称的MTBF--
一规定的可接收的平均无效障工作时间。81--一规定的不可接收的平均无故障工作时间。一一生产方风险、指产品的实际平均无放障工作时间等于即时被拒收的概率。B
懈用方风险，指产品的实际平均无故障工作时间等于的时被接收的概率：鉴别比、即一
·允许的失效上限数。
之比值。
-试验中产品的实际失效数.
n·———试验的样品数·
规定的试验持续时间，
一一平均无故障作时阅的观值。它等于试验总工作时间除以武验中实际失效nto
数。即，一
平均无故障工作时闭区问估计的上限值。-—均无故障工作时阅这间估计的下限值。A，2可靠性要求
本附录所采用的基本可靠性指标为产品的平均无故障工作讨间A.2.1
各类产品的应不低下下表A1规定的数值：表A1
产品分类
tar(h）
袖珍式
便携式
车载式
船载式
基地式
SJ2713-86
本附录选定鉴别比为 3，即Dm -80
=3；9选定，就可由=3求得。
A，2，3本附录规定生产方风险α=0.1，使用方风险β=0.2。A.2、4由上述所规定的Dm、、B数值，计算得到允许的失效上限数r0 = 3。A，2，5试验的样品数规定为8部、10部、12部三种（即n=8,10，12），选呼设备和电源设备还可采用16部（即n=16）进行试验。A.2.6由规定的Dm，a、β数值，可求得试验的总部时数T=nto=5.4当选定了n后。试验持续时间可从下式求得t。=—5.4—0。也可直接从下表A2查得，表A
A，2，了在整个试验过程中，判断产品是否失效的判据是测量产品的“主要电性能”和检套产品的“工作能力”。
A.2.7，1无线电话机的主要电性能”应符合SJ2710-86《27～470MHz调频或调相）民用小型无线电话机的技术条件》的规定。其“工作能力”是指（a）发射机有关线电流：（b）接收机有音频输出：（）功能机构运第正带，（d）电表指示正常：（e）电源消耗正常，（f）没有影响主要功能发挥的机械损伤或障碍。A2.72选呼设备、电源设备和其它附万设备的 生要电性能项目和要求”和“工作能力”，应参照无线电话机类似的方法，在其产品标准中予以确规定。A. 8可靠性试验方法
根据被试产品的类别，从表A1中选定的数值。并由从表A2中选定一组A.3.1
n、to数值。
A.3.2从抽验合格的产品组中随机抽取n个产品。A，8.3在正常大气条件下对所抽取的n个样品逐个进行电性能测量。A.3，4将产品和试验中所需的工作态转换、供电、监测等设备连接好，使产品按A3.6的规定而顺序施加的备种使用应力下连续工作。A.，5在整个试验过程中对被试产品应按规定施加输入信号，并对其工作情况应自始至终连续进行监测，以便及时发现故障，若不能连续监测，最低限度应该同时满足如下三条（a）每连续工作至多半小时，就须捡查一次工作能力：（b）每累计工作至多16h，就须测量一次“主要电性能”，（c）每次应力更换时，就须测量一次“主适用于数量较少的设计定型试验。
SJ 2718 86
要电性能”。但是，两次测量之间的时间间隔不能短到影响试验的正常进行。在检查或测量时，如发现产品失效，则该失效的发生时刻应计为：比本欲检查或测量时刻早一个检查或测量间隔时间的前一次检查或测量的时刻，而不能将本次检查或测量的时刻作为本状失效发生的时刻。
A.3，B各类产品在试验中施如各种使用应力的顺序和要求，应按如下A3。6。1 ~A 3. 6. 6 的规定进行。
A。3.6.1各类产品施加使用应力的项目和顺序应按表A3的规定，各试验时间应等分为三个周期，每个周期内应力施加顺序应按表A3的规定进行。在施加的各种应力项目之间，可以根据情况适当安排正常工作时间。表A
注：“”衰表示额进行的试验，“×”裁示不领进行的试验，别
固定基地
各类产品的振动试验要求按表A4的规定，振动试验的产品安装方法和A.8.6.2
要求与SJ2712--86《民用小型无线电话机及其附属设备的环境要求和试验方法》的规定相同、试验时产品应按标准工作循环进行工作，爽
产品类别
6. 12 ~ 0. 37 ro m
10-55H1
0. 13 ~ 0. 55mm 10 ~ 55H xwww.bzxz.net
3.18~0.55m
0. 18 ~0. 55 m m
10-55H
10 - 55H1
加速度
各类产品的高温、湿热和低温试验的要求按表A5规定，试验时产品应按标准工作循环进行工作。
产品类别
固定、基地
A.3.6.8.1
A.3.6.3-2
的瞬时起计算。
低温试验
- 25 ℃
- 25 ℃
-10 ℃
SJ 2713 —88
温热试验
40 ℃
高摄试验
40 ℃
热试验持续24 h以上时，产品应以工作8h，不工作16进行循温度试验和湿热试验的试验时间应从温度和湿度达到规定要求状态A.3.6.3.3
度和逛热试验的主要电性能要求和环境试验时的要求相同。A，3，6、4各类产品供电电压的施加应按如下规定进行：第一周期应施加最高工作电压。第二周期应施加标准试验电压。第三周期应施加最低工作电压。A.86-5试验中开关循环应按如下规定进行：波道开关：在每个试验周期至少应能换一个波道，A.3.65.1
A，8.6.5.2电源开关：在每个试验程序转换时，至少应将电源开关关闭一次。A.3.6.5.3其它转换开关：其转换办法由其产品标准规定。试验中产品的工作循环，可按标雅工作循环，也可连续工作。A.3.7
试验结巢的判决
A，41试验时间达到预先选定的试验持续时间to时，则应停止试验。如果试验中产生的失效数小于或等于3次，期可判定本批产品的可靠性要求符合本附录的规定，如果失效数大于3次，则判定本批产品的可靠性要求不符合本附录的规定。A.2如果试验时间虽尚未达到预先选定的试验持续时间o，但产生的失效数已大于3次，.则可以停止试验，并可判定本批产品的可靠性要求不符合本附录的规定。A，5平均无故障工作时间真值（MTBF）的区间估计4.5·1本附录选用%的置信度，根据实际试验结果对被试产品的平均光故障工作时间真镇（MTB）进行区间估计。9
SJ 2713 -$6
A，5.2当按本附录规定的试验持续时间进行定时截尾试验，即试验总部时数到达规定的T =nto才结束试验，则MTBF真值的区间估计如下：如果在这期间共出现T次失效，则先求出其MTBF的观察值合=-HL?A-5.2.1
根据出现的失效数1，由表A6查得置信度为60%的置信因子，将8乘以置信因子即可求得该被试产品的平均无故障工作时间真值（MTBF）的置信度为60%的区间估计的上限值和下限值。囊A6
定时截恩
，481
失效时 发感
当试验未到达规定的试验持续时间，而在基一失效出现时就截止试验，这A.5.
种情况一般是因被试产品的故障过多，未到试验持续时间，失效数r就超过失效上限数ro，而且不准备继续进行到规定的试验持续时间，而在到达某一失效时，试验就提前截止，在这种情说下MTBF的区间估计如下：A.5。.1如果裁止试验时的失效数为r，试验止时间为nt1，则先求其MTBF的观察值命 =_nti
A.5.3，2根据截止试验时的失效数「，由表A6查得置信度为60K劳靠信因子，A.5.$.3将乘以信因子即可求得该被试产品的平均无故障工作时间（MTBF)的量信度为60%的区间估计上限值和下限值。A.5.4 举例
~ 10 ~
SJ 2713 86
例一：一种便携式无线电话机，按本附录规定进行可靠性试验，n=10台到达规定的时间t=216小时试验截让，共出现5次失效，求置信度为60%的区间估计。T=nto=2160部时，
解：=400小时，
+ nto-2160
—=432小时
又从表A6（定时截尾）查得信度为60%时的置信因子分别为：1.618和0.6321
：该产品在置信度为60%时的MTBF真值的区间估计为：上限值：0x=×1.618=432×1.B18=699小时下限值：0L=个×0.632=432×0.632=273小时例二：-~种呼叫器，按本附录规定进行可靠性试验，n二10台到达规定时间to=324小时试验截止。共出现1次失效，求置信度为60%的区间估价。解，！的60小时，
t=nto
T = n t = 3240部时，
3240元3240小时
又从表A7（定时截尾）查得置值度为60%时的置信因子分别为：4. 481 和 0. 334
：该产品在置信度为6)%时的MTBF真值的区间估计为：上限值：6月=穿×4.481=3240×4.481=14518小时下限值：02 =每 ×。334= 3240 ×0.334= 1082小时例三：“种便携式无线电话机，试验到200小时出现第5个放障，此时截止试验，试验的样品数为8部、求置信度为明%的区间估计。n=8.
解：：t1=200小时、
8×200
=320小时
又从A6（失效时截尾）查得置信度为60%时的置信因子分别为1. 618和0. 744
：该产品在置信度为60%时的MTBF区间估计为：上限值，8#=含×1.618=320×1.618= 518小时下限值，日=× 0,744=320×0.744=328小时A。6关于失效的一些规定
A.6. 1失效的定义及分类
A.6，1-1失效；试验中产品出现不能满足A2.7所规定的失效判据要求时，则认为产品出现了失效，在工作条件下引起产品失效的机械、结构部件或元件的破裂或摄坏也属失效。
A.6。1，2独立失效：是指不是由于受试产品的其它部分、试验设备和仪表或其它试验条件的失效而引起的那种失效。A，6：1，9从属失效：是指由其它失效连锁影响引起的那种失效，但在试验中，同时出现两个或多个独立失效的不属此列。~11 -
