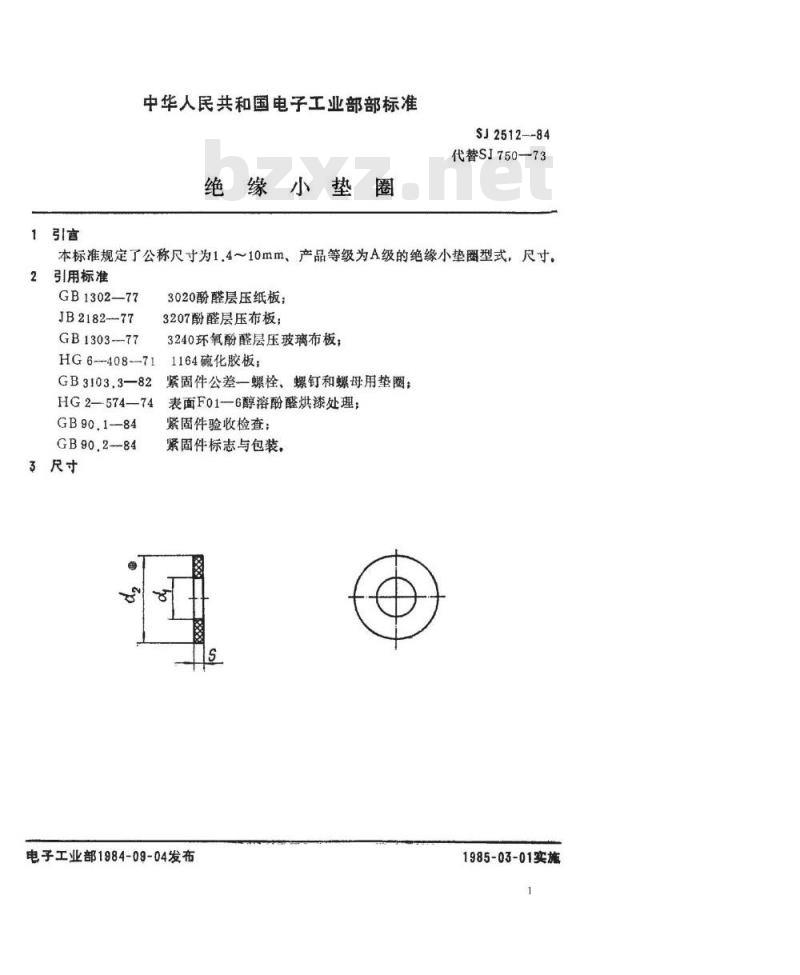

【电子行业标准(SJ)】 紧固件 绝缘小垫圈

中华人民共和国电子工业部部标准绝缘小垫圈
SJ2512--84
代替SJ750-73
本标准规定了公称尺寸为1.4～10mm、产品等级为A级的绝缘小垫圈型式，尺寸，引用标准
GB1302—77
JB2182-77
GB1303--77
3020酚醛层压纸板；
3207酚醛层压布板；
3240环氧酚醛层压玻璃布板；
HG6--408--71
1164硫化胶板；wwW.bzxz.Net
GB3103.3—82
HG2—574—74
GB90.1-84
GB90.2-84
3尺寸
紧固件公差一螺栓、螺钉和螺母用垫圈；表面F01-6醇溶酚醛烘漆处理；
紧固件验收检查；
紧固件标志与包装，
电子工业部1984-09-04发布
1985-03-01实施

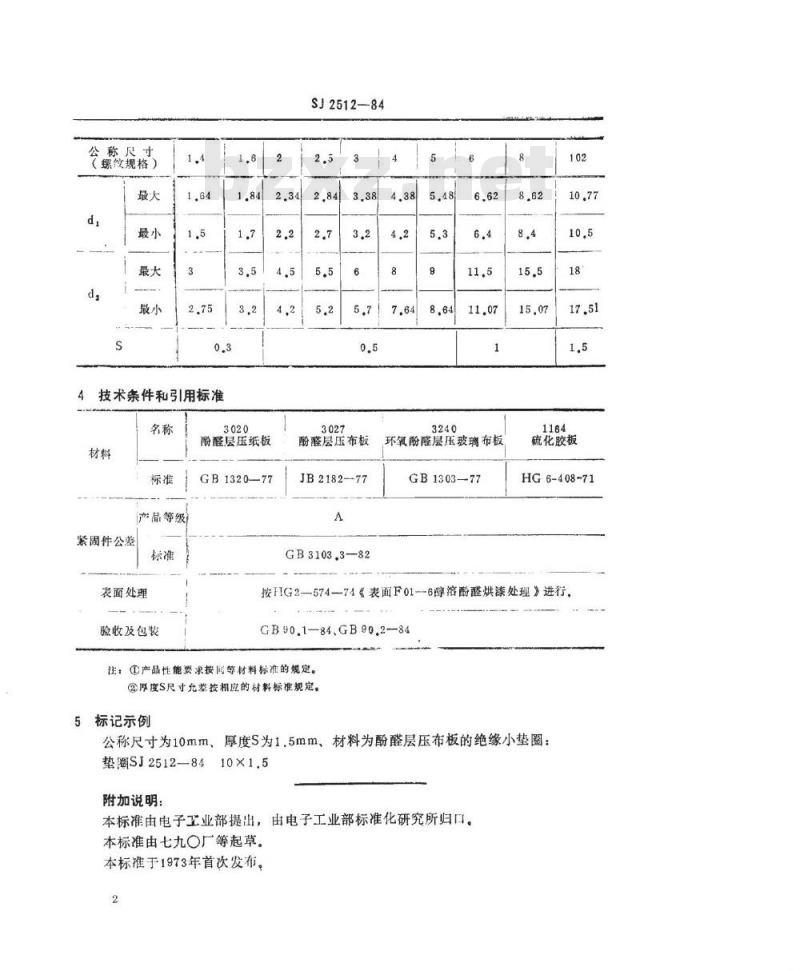

公称尺寸
（螺纹规格）
4技术条件和引用标准
产品等级
紧固件公差
表面处理
验收及包装
酚醛层压纸板
GB1320-77
SJ2512-84
酚醛层压布板
JB2182--77
GB3103.3—82
环氧酚醛层压玻璃布板
GB1303—77
硫化胶板
HG6-408-71
按HIG2-574—74《表面F01-6醇溶酚醛烘漆处理》进行，GB90.1-84,GB90.2--84
注：①产品性能要求按问等材料标准的规定。②厚度S尺寸允差按相应的材料标准规定。5标记示例
公称尺寸为10mm、厚度S为1.5mm、材料为酚醛层压布板的绝缘小垫图：垫圈SJ2512—8410×1.5
附加说明：
本标准由电子工业部提出，由电子工业部标准化研究所归口。本标准由七九O厂等起草。
本标准于1973年首次发布。
