【电子行业标准(SJ)】紧固件绝缘垫圈

本网站发布时间： 2024-07-13 18:39:43

SJ2511-1984
现行
　点击下载此标准

基本信息

标准号：
SJ 2511-1984
标准名称：
紧固件绝缘垫圈
标准类别：
电子行业标准(SJ)
标准状态：
现行
发布日期：
1984-09-04
实施日期：
1985-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
57.08 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>机械综合>>J01技术管理

关联标准

替代情况：
SJ 749-1973

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

相关标签：
紧固件绝缘垫圈

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

SJ 2511-1984 紧固件绝缘垫圈 SJ2511-1984

标准内容

部分标准内容：

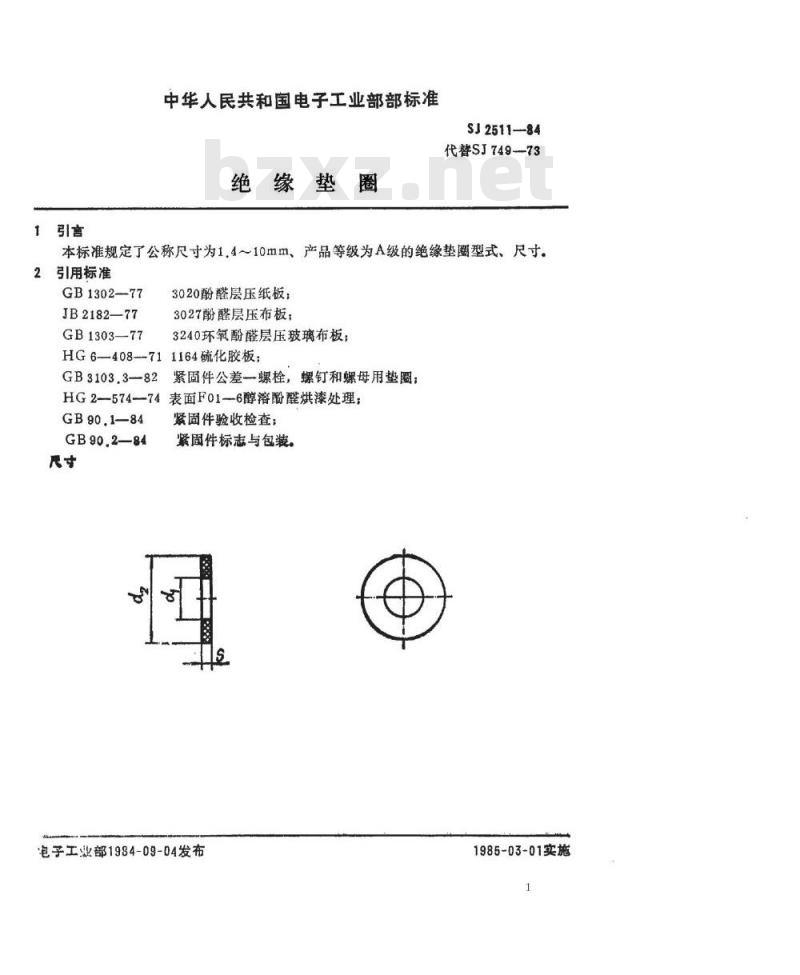

中华人民共和国电子工业部部标准绝缘垫圈
SJ2511--84
代替SJ749-73
本标准规定了公称尺寸为1.4～10mm、产品等级为A级的绝缘垫圈型式、尺寸。引用标准
GB1302—77
JB2182—77
GB1303—77
3020酚醛层压纸板：
3027酚醛层压布板
3240环氧酚醛层压玻璃布板；
HG6-408-711164硫化胶板；
GB3103.3—82
紧固件公差螺栓，螺钉和螺母用垫圈；HG2-—574-74免费标准bzxz.net
表面F01-6醇溶酚醛烘漆处理；
GB90.1—84
GB90.2—84
紧固件验收检查；
紧固件标志与包装。
电子工业部1984-09-04发布
1985-03-01实施

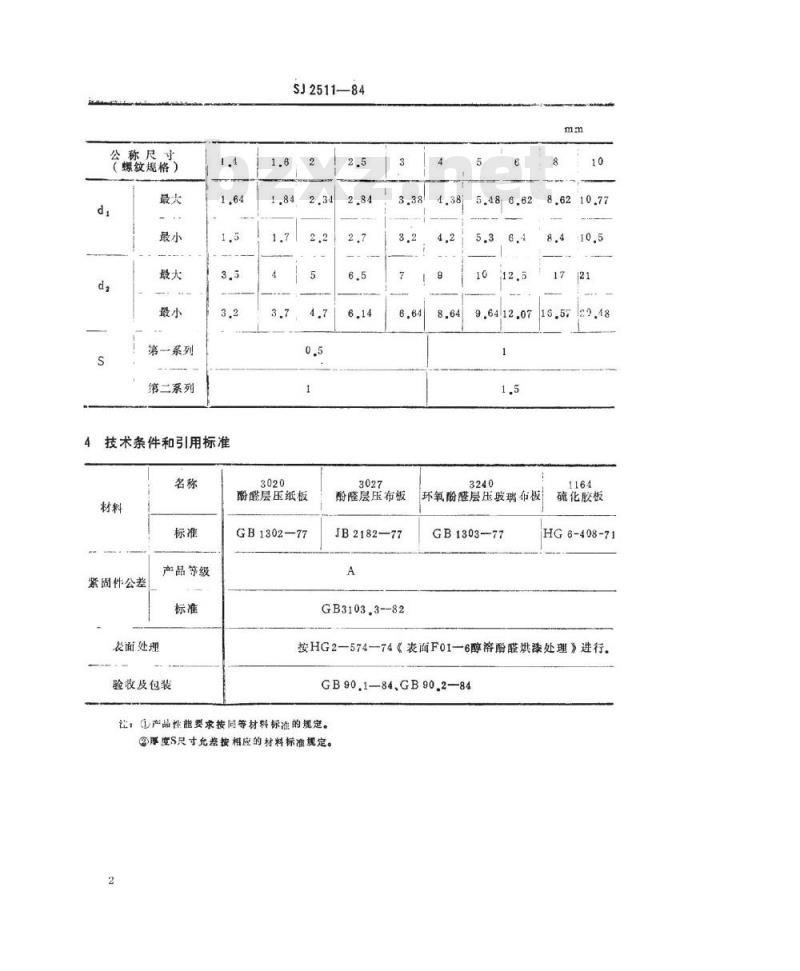

公称尺寸
（螺纹规格）
第一系列
第二系列
技术条件和引用标准
紫固件公差
产品等级
表面处理
验收及包装
SJ2511-84
酚醛层压纸板
GB1302—77
酚醛层压布板
JB2182—77
GB3103.3--82
9,6412.07
8.6210.77
环氧酚醛层压玻璃布板
GB1303-77
硫化胶板
HG6-408-71
按HG2—574—74《表面F01—6醇溶酚醛烘漆处理》进行。GB90.1—84.GB90.2-84
注，①产品性能要求按同等材料标准的规定。③厚度S尺寸允差按相应的材料标准规定。2
标记示例
SJ2511-84
公称尺寸10mm，厚度S为1.5mm、材料为酚醛层压布板的绝缘垫圈：10×1.5
垫圈SJ251184
附加说明：
本标准由电子工业部提出，由电子工业部标准化研究所归口。本标准由七九O厂等提出。
本标准于1955年首次发布，第一次修订于1960年，第二次修订于1973年。3
