【电子行业标准(SJ)】 小模数渐开线圆柱齿轮通用技术条件

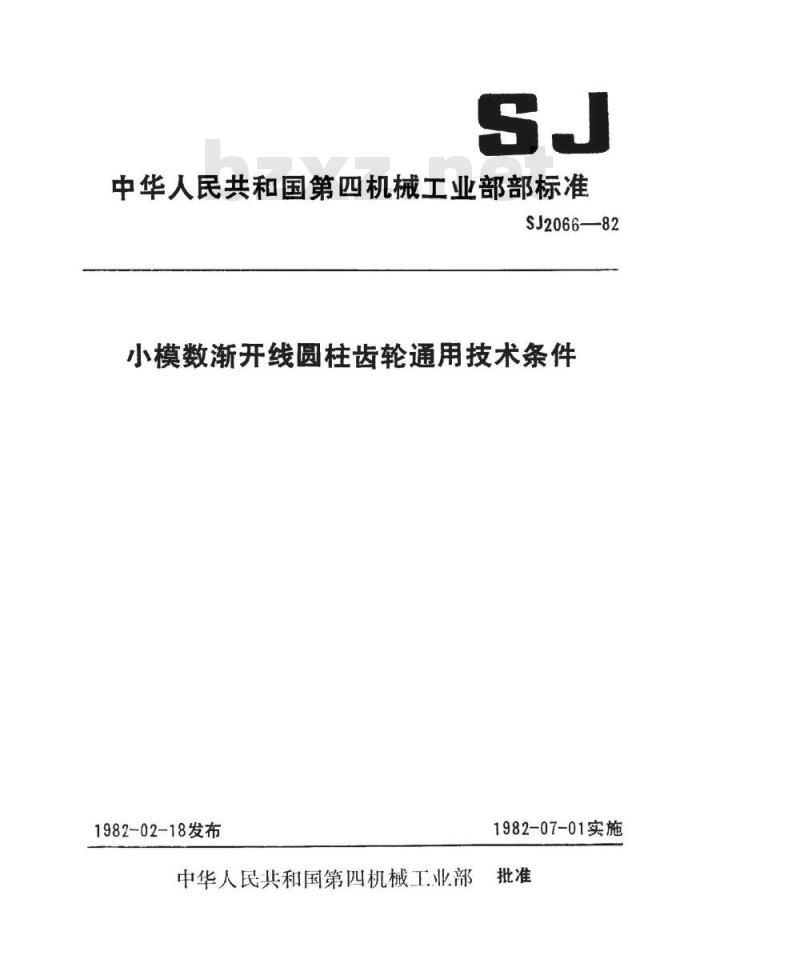

中华人民共和国第四机械工业部部标准SJ2066—82
小模数渐开线圆柱齿轮通用技术条件1982-02-18发布
1982-07-01实施
中华人民共和国第四机械工业部中华人民共和国第四机械工业部部标准小模数渐开线圆柱齿轮通用技术条件SJ2066-82

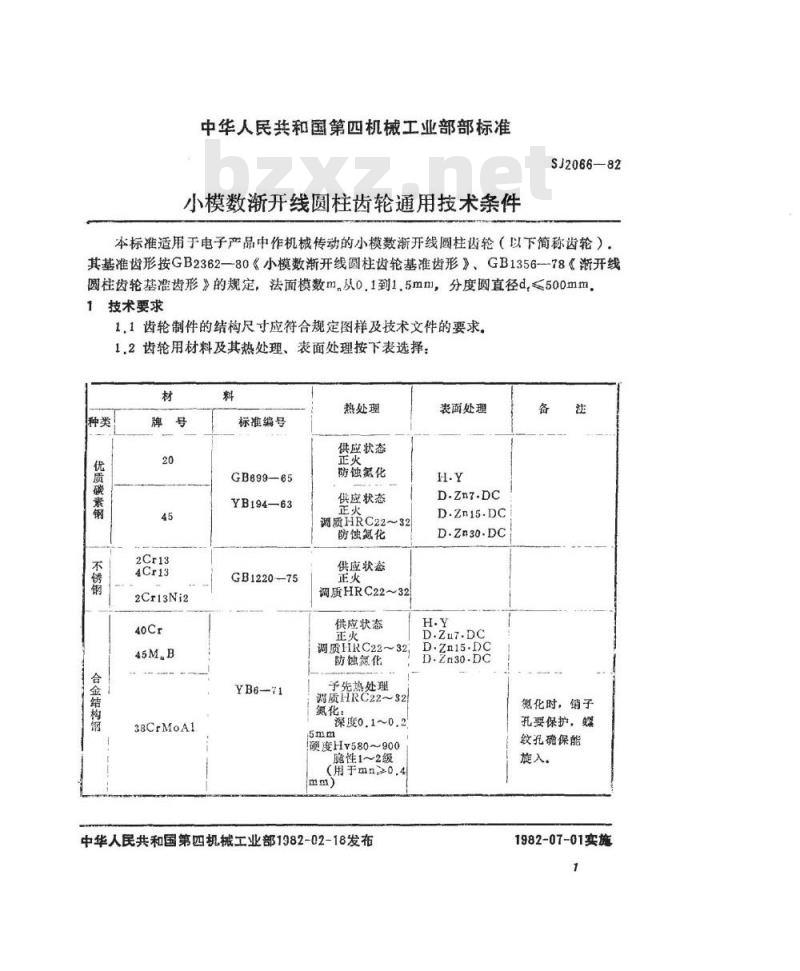

本标准适用于电子产品中作机械传动的小模数渐开线圆柱齿轮（以下简称齿轮）。其基准齿形按GB2362—80《小模数渐开线圆柱齿轮基准齿形》、GB1356--78《渐开线圆柱齿轮基准齿形》的规定，法面模数m从0.1到1.5mm，分度圆直径d，≤500mm1技术要求
1.1齿轮制件的结构尺寸应符合规定图样及技术文件的要求。1.2齿轮用材料及其热处理、表面处理按下表选择：材
优质碳素钢
不锈钢
合金结构钢
2Cr13Ni2
38CrMoAl
标准编号
GB699-65
YB194—63
GB122075
YB6--71
热处理
供应状态
防蚀氮化
供应状态
调质HRC22～32
防蚀氮化
供应状态
调质HRC22~32
供应状态
调质HRC22~32
防蚀氮化
予先热处理
调质HRC2232
氮化：
深度0.1~0
硬度Hv580900
魔性1~2级
（用于mn>0
中华人民共和国第四机械工业部1982-02-18发布表面处理
D.Zn15.DC
D.Zn30.DC
D·Zn15.DC
D.Zn30-DC
氮化时，销子
孔要保护，螺
纹孔确保能
旋入。
1982-07-01实施

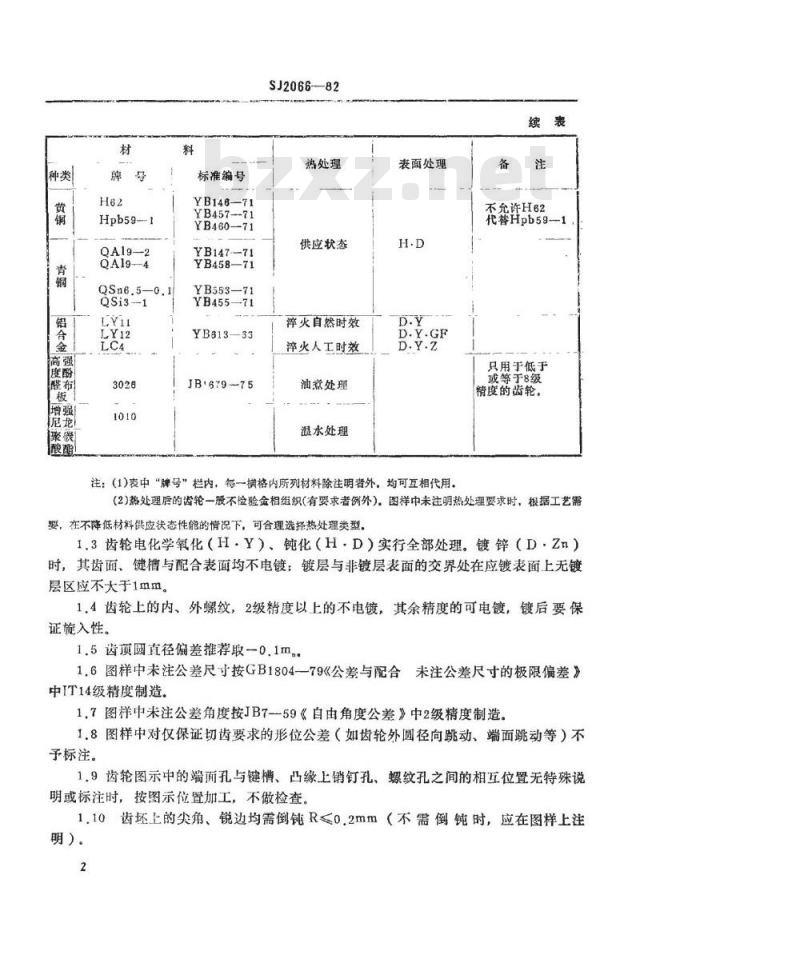

铝合金
Hpb59--1
QA19-2
QA19-4
QSn6.5-0.
QSi3--1
标准编号
YB146-71
YB457--71
YB460--71
YB147--71
YB458--71
YB553-71
YB455-
YB313-33
JB-679-75
SJ2066--82
热处理
供应状态
萍火自然时效
淬火人工时效
油煮处理
温水处理
表面处理
注：（1)表中“牌号”栏内，每一横格内所列材料除注明者外，均可互相代用。备
不允许H62
代替Hpb59-
只用手低于
或等于8级
精度的齿轮。
(2)热处理后的齿轮一般不检验金相组织(有要求者例外)，图样中未注明热处理要求时，根据工艺需要，在不降低材料供应状态性能的情况下，可合理选择热处理类型。1.3齿轮电化学氧化（H·Y）、钝化（H·D）实行全部处理。镀锌（D·Zu）时，其齿面、键槽与配合表面均不电镀：镀层与非镀层表面的交界处在应镀表面上无镀层区应不大于1mm。
1.4齿轮上的内、外螺纹，2级精度以上的不电镀，其余精度的可电镀，镀后要保证旋入性。
1.5齿顶圆直径偏差推荐取一0.1m.。1.6图样中未注公差尺寸按GB1804—79《公差与配合未注公差尺寸的极限偏差》中IT14级精度制造。
1.7图样中未注公差角度按JB7—59《自由角度公差》中2级精度制造。1.8图样中对仅保证切齿要求的形位公差（如齿轮外圆径向跳动、端面跳动等）不予标注。
1.9齿轮图示中的端面孔与键槽、凸缘上销钉孔、螺纹孔之间的相互位置无特殊说明或标注时，按图示位置加工，不做检查。1.10齿坏上的尖角、锐边均需倒钝R<0.2mm（不需倒钝时，应在图样上注明）。
SJ2066-82

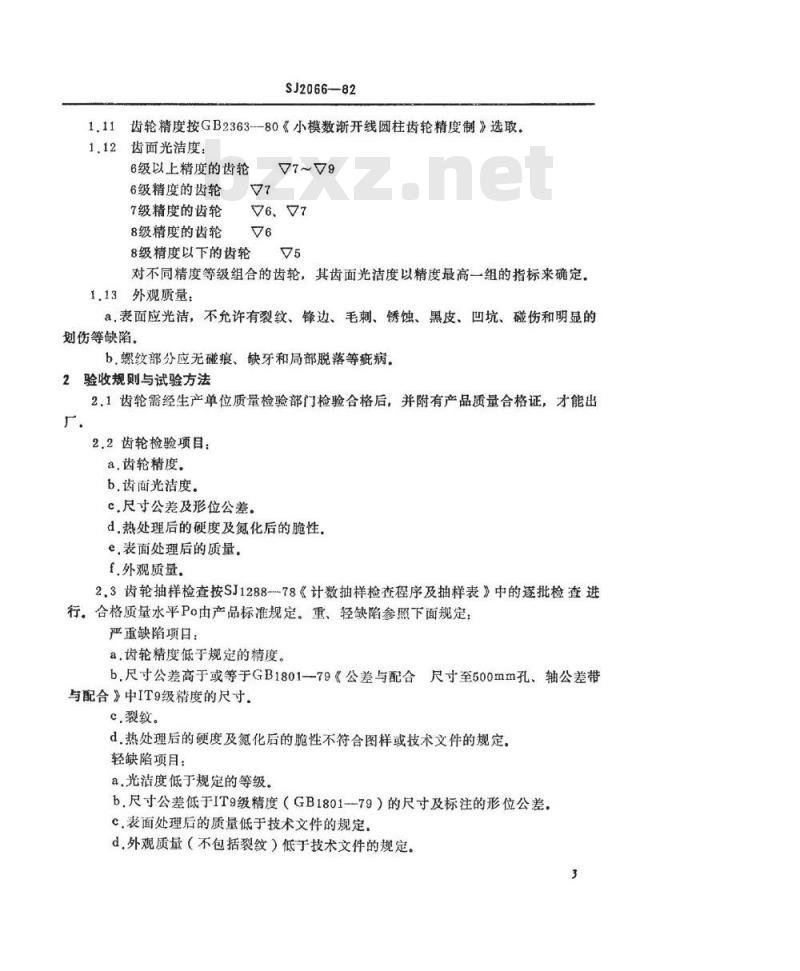

1.11齿轮精度按GB2363--80《小模数渐开线圆柱齿轮精度制》选取。1.12齿面光洁度：
6级以上精度的齿轮
6级精度的齿轮
7级精度的齿轮
8级精度的齿轮
V6、7
8级精度以下的齿轮
对不同精度等级组合的齿轮，其齿面光洁度以精度最高一组的指标来确定，1.13外观质量：
a，表面应光洁，不允许有裂纹、锋边、毛刺、锈蚀、黑皮、凹坑、碰伤和明显的划伤等缺陷。
b，螺纹部分应无碰痕、缺牙和局部脱落等疵病。2验收规则与试验方法
2.1齿轮需经生产单位质量检验部门检验合格后，并附有产品质量合格证，才能出厂，
2.2齿轮检验项目：
a.齿轮精度。
b.齿面光洁度，
c.尽尺寸公差及形位公差。
d.热处理后的硬度及氮化后的脆性，e.表面处理后的质量。
f.外观质量。
2.3齿轮抽样检查按SJ1288-78《计数抽样检查程序及抽样表》中的遂批检查进行，合格质量水平Po由产品标准规定。重、轻缺陷参照下面规定：严重缺陷项目：
a齿轮精度低于规定的精度。
b，尺寸公差高于或等于GB1801一79《公差与配合尺寸至500mm孔、轴公差带与配合》中IT9级精度的尺寸。
c.裂纹。
d，热处理后的硬度及氮化后的脆性不符合图样或技术文件的规定轻缺陷项目：
a，光洁度低于规定的等级
b.尺寸公差低于IT9级精度（GB1801-79）的尺寸及标注的形位公差c,表面处理后的质量低于技术文件的规定d外观质量（不包括裂纹）低于技术文件的规定。3
SJ2066-82

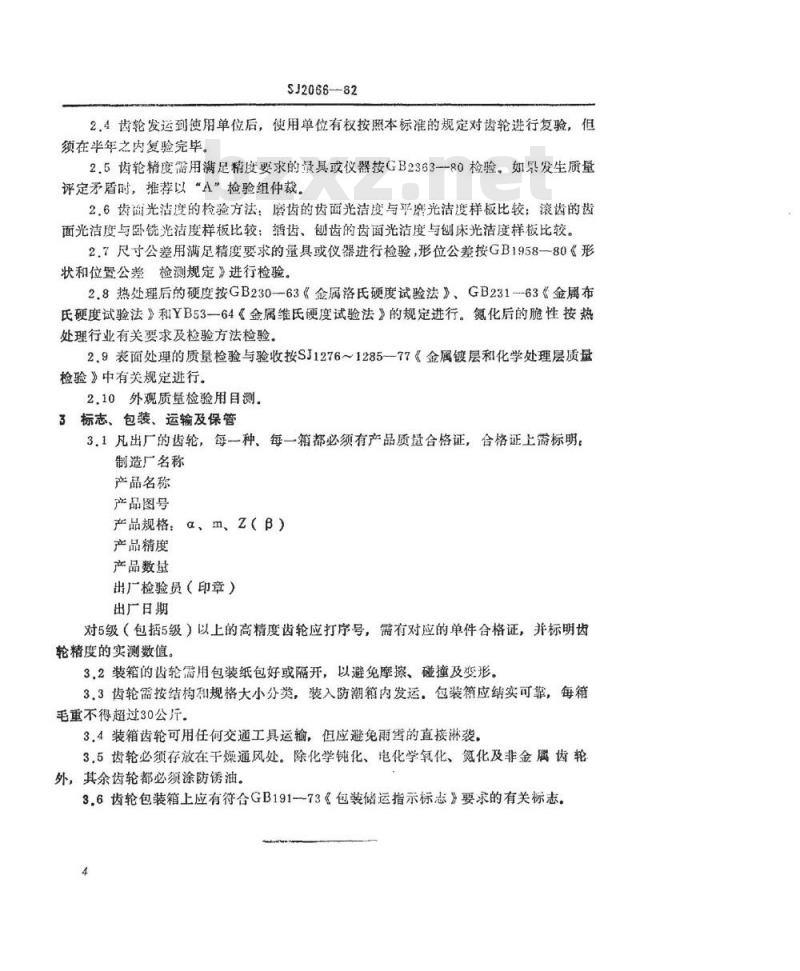

2.4齿轮发运到使用单位后，使用单位有权按照本标准的规定对齿轮进行复验，但须在半年之内复验完毕
2.5齿轮精度需用满足精度要求的录具或仪器按GB2363--80检验。如果发生质量评定矛盾时，推荐以“A”检验组仲裁。2，6齿曲光洁度的检验方法：磨齿的齿面光洁度与平魔光洁度样板比较：滚齿的齿面光洁度与卧铣光洁度样板比较：齿、刨齿的齿面光洁度与刨床光洁度样板比较2.7尺寸公差用满足精度要求的量具或仪器进行检验，形位公差按GB1958一80《形状和位置公差检测规定》进行检验。2.8热处理后的硬度按GB230--63《金属洛氏硬度试验法》、GB231-63《金属布氏硬度试验法》和YB53一64《金属维氏硬度试验法》的规定进行。氮化后的脆性按热处理行业有关要求及检验方法检验。2.9表面处理的质量检验与验收按SJ1276~1285—77《金属镀层和化学处理层质量检验》中有关规定进行。
2.10外观质量检验用目测，
3标志、包装、运输及保管
3.1凡出厂的齿轮，每一种、每一箱都必须有产品质量合格证，合格证上需标明。制造厂名称
产品名称
产品图号
产品规格：aα、m、z（β）
产品精度
产品数量wwW.bzxz.Net
出厂检验员（印章）
出厂日期
对5级（包括5级）以上的高精度齿轮应打序号，需有对应的单件合格证，并标明齿轮精度的实测数值。
3，2装箱的齿轮需用包装纸包好或隔开，以避免摩擦、碰撞及变形。3.3齿轮需按结构和规格大小分类，装入防潮箱内发运。包装箱应结实可靠，每箱毛重不得超过30公厅
3.4装箱齿轮可用任何交通工具运输，但应避免雨驾的直接淋袭，3.5齿轮必须存放在干燥通风处。除化学钝化、电化学氧化、氮化及非金属齿轮外，其余齿轮都必须涂防锈油。3.6齿轮包装箱上应有符合GB191-73《包装储运指示标志》要求的有关标志。4
