【电子行业标准(SJ)】 ＧＺＣ７－１Ａ和ＧＺＳ７－１Ａ型七脚管座

中华人民共和国第四机械工业部部标准GZC7-1A和GZS7--1A型七脚管座
SJ1899—81
代替SJ110-65

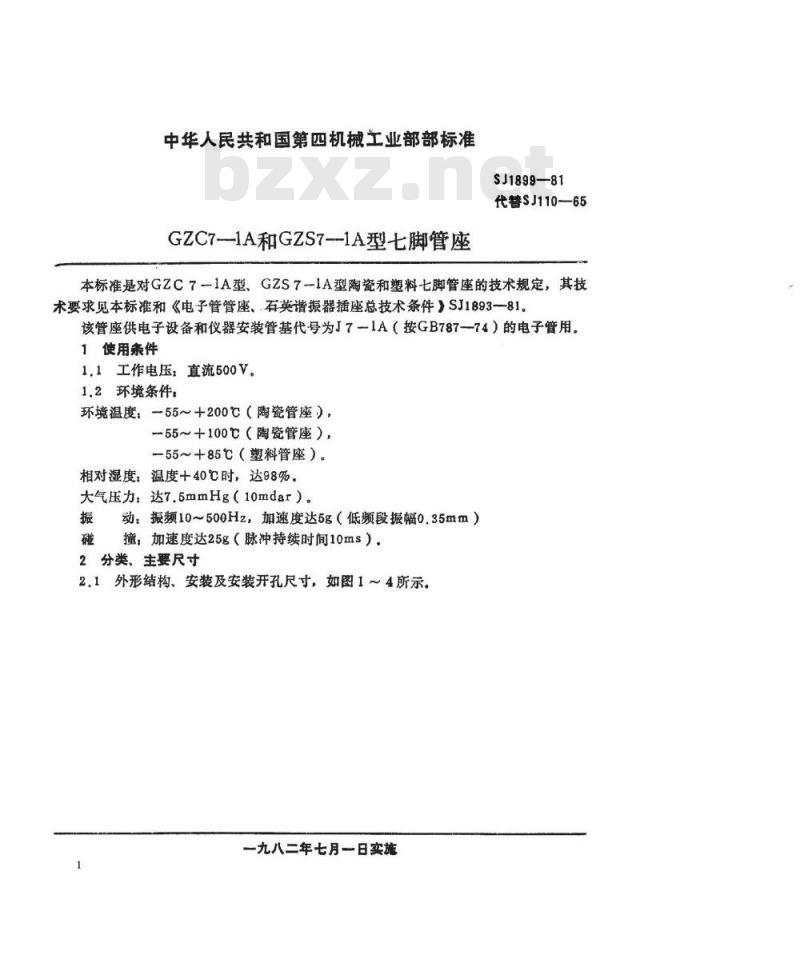

本标准是对GZC7-1A型、GZS7-1A型陶瓷和塑料七脚管座的技术规定，其技术要求见本标准和《电子管管座、石英谐振器插座总技术条件》SJ1893-81。该管座供电子设备和仪器安装管基代号为J71A（按GB787--74）的电子管用。1使用条件
1.1工作电压：直流500V。
1.2环境条件
环境温度：一55～+200℃（陶瓷管座），—55～+100℃（陶瓷管座），
一55~+85℃（塑料管座）。
相对湿度：温度+40℃时，达98%。大气压力：达7.5mmHg（10mdar）。振动：振频10~500Hz，加速度达5g（低频段振幅0.35mm）碰撞，加速度达25g（脉冲持续时间10ms）。2分类、主要尺寸
2.1外形结构、安装及安装开孔尺寸，如图1～4所示。一九八二年七月日实施
SJ1899—81

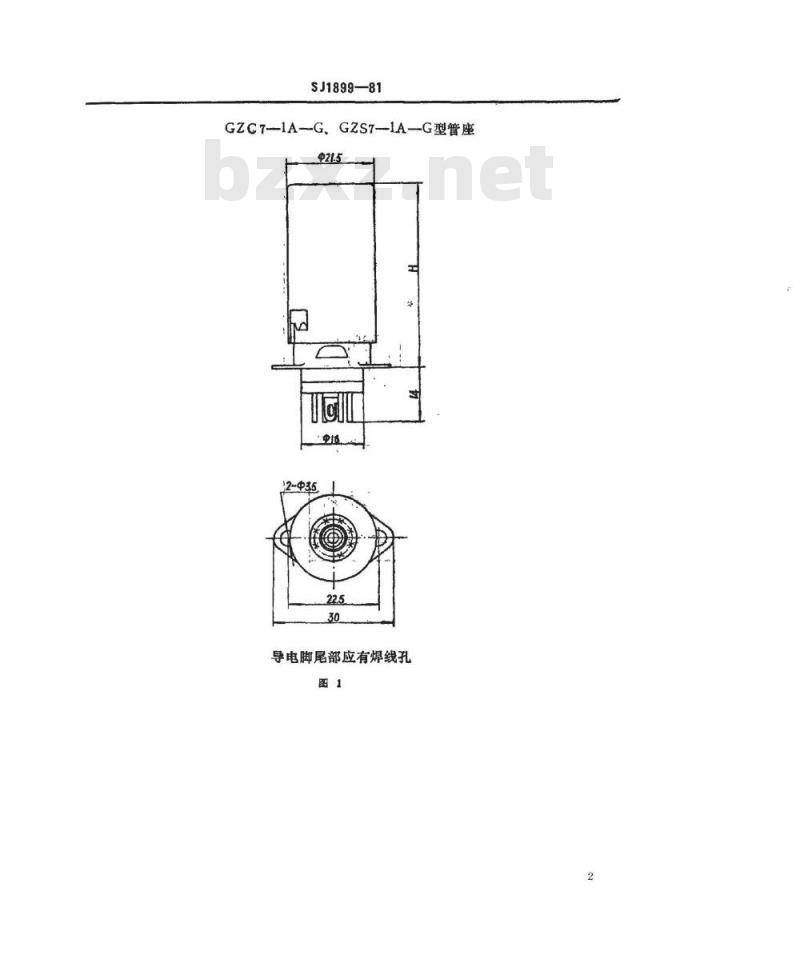

GZC7-1A-G、GZS7-1A-—G型管座9215
导电脚尾部应有焊线孔
SJ189981

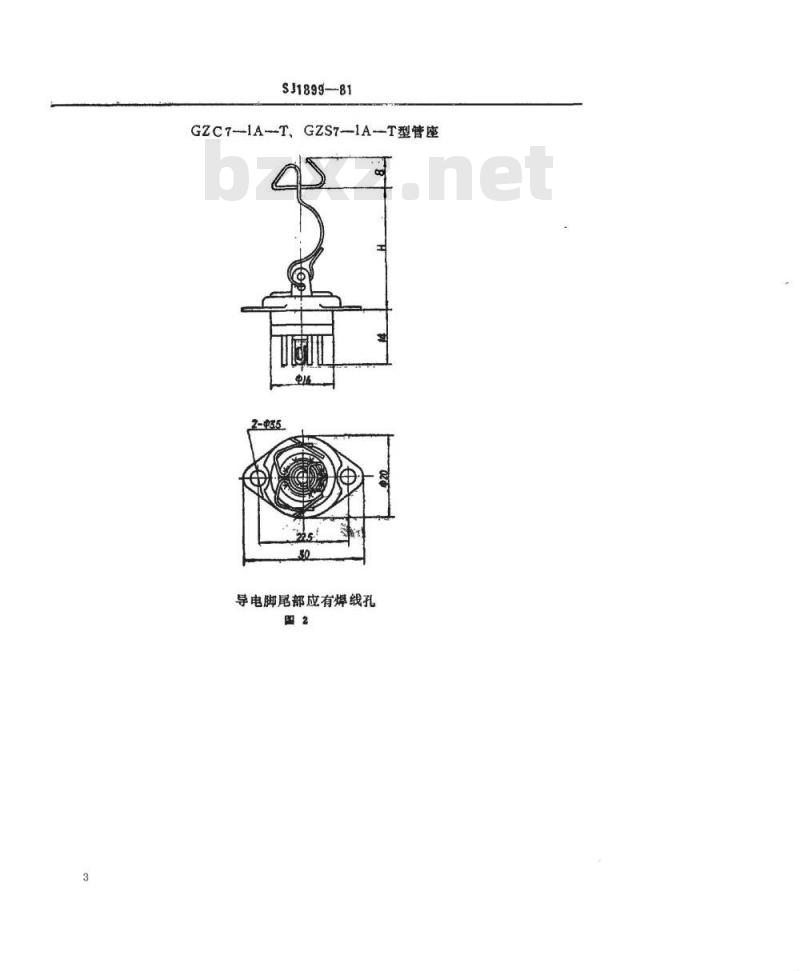

GZC7--1A--T、GZS7-1A-T型管座P
导电脚尾部应有焊线孔
SJ1899—81

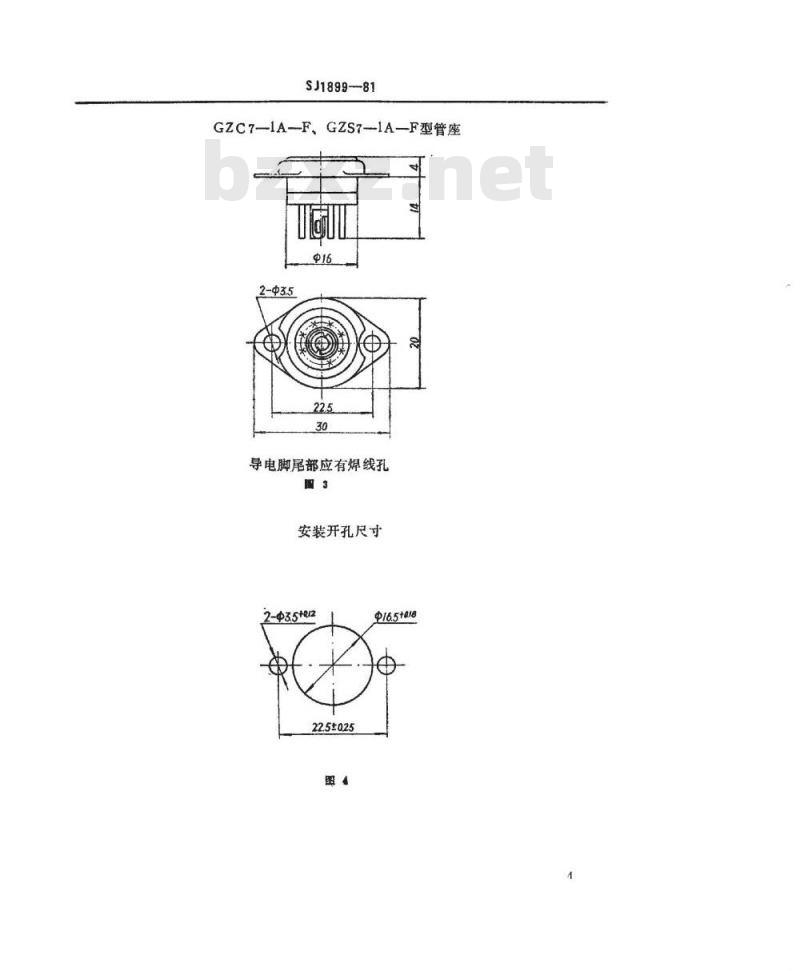

GZC7—1A-F、GZS7-1A-F型管座
导电脚尾部应有焊线孔
安装开孔尺寸
2-p3.5+8/2
22.5±025
中16.5+a18
SJ1899-81

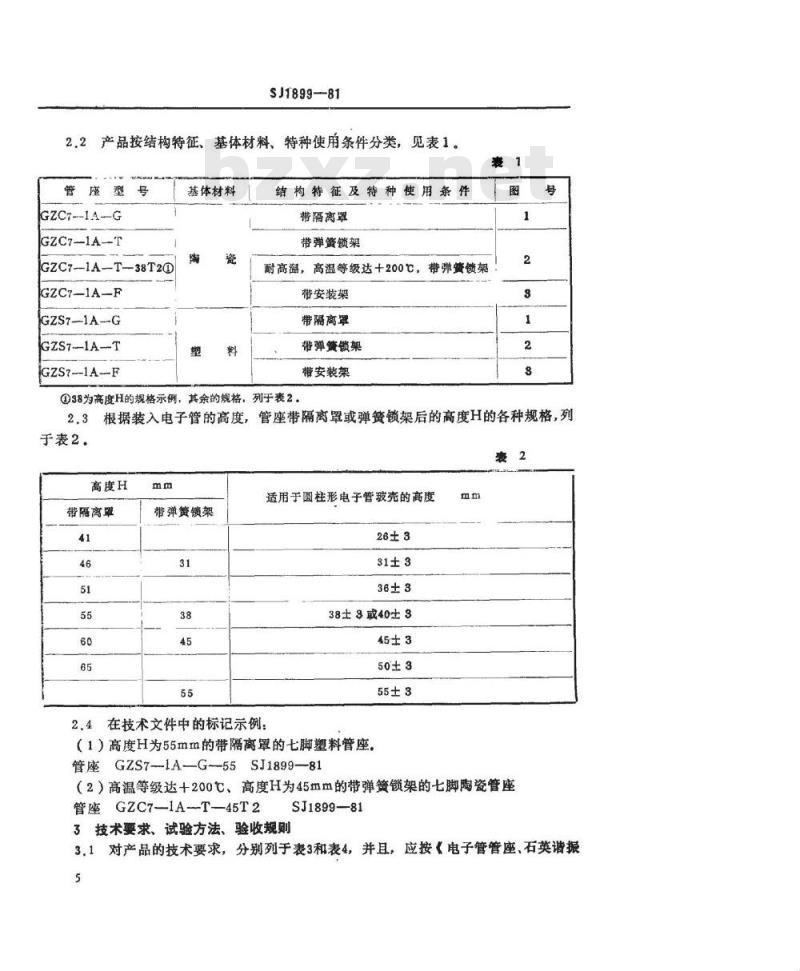

2.2产品按结构特征、基体材料、特种使用条件分类，见表1。管座型
GZC7--1A--G
GZC7-1A-TwwW.bzxz.Net
GZC7--1A-T-38T2①
GZC7-1A-F
GZS7--1A-G
GZS7--1A--T
GZS7--1A-F
基体材料
结构特征及特种使用条件
带隔离罩
带弹资锁架
耐高温，高温等级达十200℃，带弹资锁架带安装架
带隔商罩
带弹簧锁架
带安装架
④38为高度H的规格示例，其余的规格，列于表2，根据装入电子管的高度，管座带隔离罩或弹簧锁架后的高度H的各种规格，列23
高度H
带隔离罩
带弹簧锁架
2.4在技术文件中的标记示例：
适用于圆柱形电子管玻壳的高度26±3
38±3或40±3
（1）高度H为55mm的带隔离罩的七脚塑料管座管座GZS7-1A—G--55SJ1899—81mm
（2）高温等级达十200℃、高度H为45mm的带弹簧锁架的七脚陶瓷管座管座GZC7-1A--T—45T2
SJ1899—81
3技术要求、试验方法、验收规则3.1对产品的技术要求，分别列于表3和表4，并且，应按《电子管管座，石英谐振5
SJ1899-81
器插座总技术条件》SJ1893--81规定的试验方法进行试验3.2交收试验
3.2.1交收试验应按表3规定的项目和顺序进行。6
SJ1899-81
SJ1899-81
（）00
（）000
可国加的否
（）98
（）99
（2009
200099
SJ1899-81
510'0%
电游购
ZH009~001
（）298+
）2001
（）000
SJ1899-81
（1）管座应在按其轴线垂直向上和相互垂直的两水平方向上进行振动试验（2）对管座的三个相互垂直轴的各两个方向上分别进行碰撞。（3）GZC7--1A-F和GZS7-1A—F型管座不进行振动、磁撞试验（4）工具和量规尺寸见图5和图6。工具和量规尺寸
布线工具
插投试验工具
总脚插拔力量规
电接触监测量规
接触电阻过规
静负荷试验工具
光洁度
中o.93±0.02
中1-0.01
$0.95-p.01
端头形状
45°圆锥体
倒角0.5×45*
Hpb59-1
①手柄形状任选，但不得与基体分开，电接触监测最规不带手柄。③基体高度尺寸选任，外经尺寸不得超过±19。图5
HRC65~58
HRC5558
基体材料
有机玻璃
Hpb59~1
长度与重量
HRC55~58
SJ1899—81
单脚夹持力量规插脚尺寸
球R=号
量规与法码配合使用量规长度尺寸任选，但与法码配合后的重量应为0.085kg图6
3.3.2例行试验应按《电子管管座、石英谐振器插座总技术条件》SJ1893--81第4.4.4条（1）规定的一次抽样方式进行4标志、包装、贮存、运输
产品的标志、包装、贮存、运输应符合《电子管管座、石英谐振器插座总技术条件》SJ1893-81第5条的规定，
