【电子行业标准(SJ)】 稳压型负温度系数热敏电阻器总技术条件

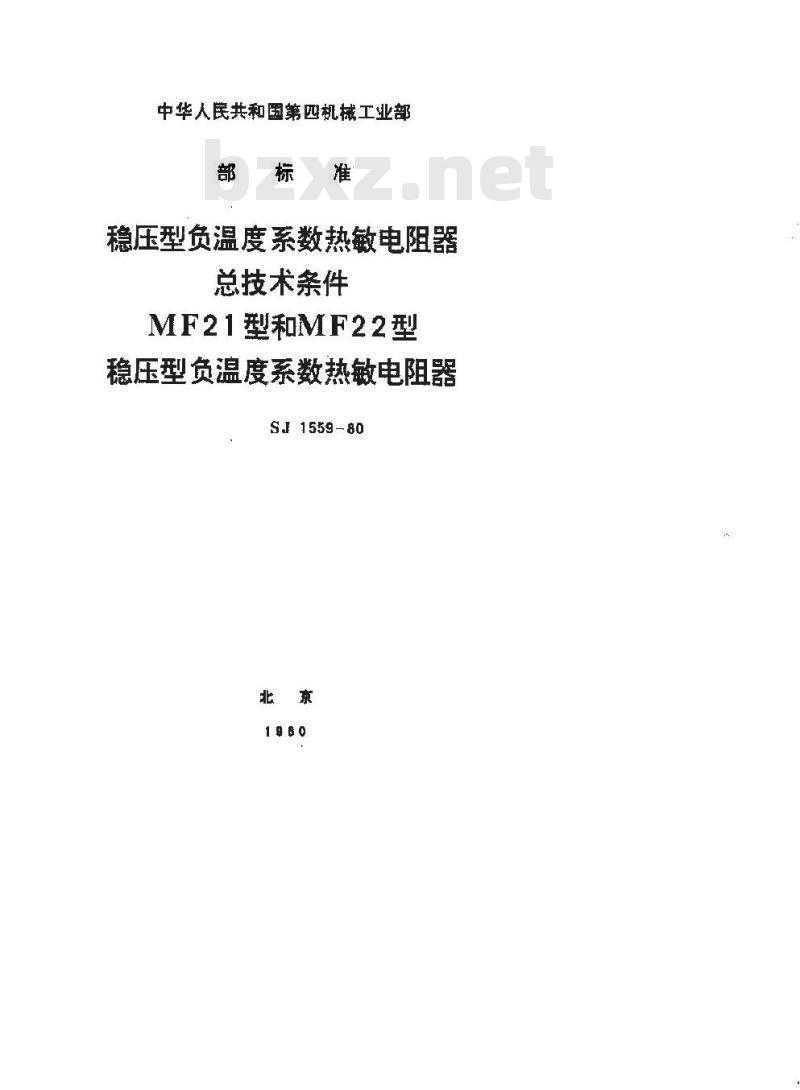

中华人民共和国第四机械工业部部标准
稳压型负温度系数热敏电阻器
总技术条件
MF21型和MF22型
稳压型负温度系数热敏电阻器
S.1559-80

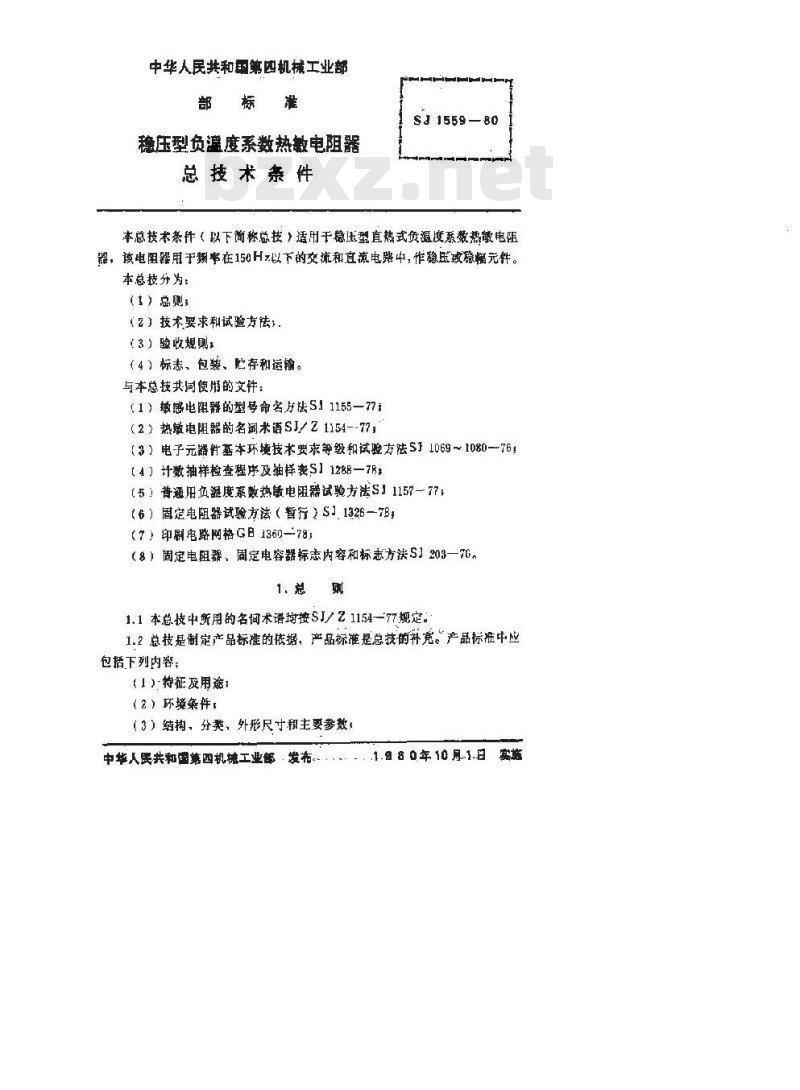

中华人民共和国第四机械工业部部标
稳压型负滤度系数热教电阻器
总技术条件
SJ 1559—80
本总技本条作（以下简称总技）适用于稳压型直热式负温度系数热缴电阻器，该电阻器用于频率在150Hz以下的交流和直流电路中，作稳压或稳幅元件。本总技分为：
（1）总则;
（2）技术要求和试验方法，.
（3）验收规则，
（4）标志，包装、贮存和运输。与本总技共同便情的文件：
（1）缴感电阻器的型号命名方法S1155—77：（2）热缴电阻器的名润术语SJ/Z1154--77;【3）电子元器件基本环境技本要求等级和试验方法S1069～1080—76【4）计数抽样检查程序及抽样表S】128B—7R；【5】普通用负湿度系数热敏电阻露试验方法S』1157-77（6）固定电阻器试验方法（暂行）S1.1326—TB，（7）印刷电路网格GB1360—78，（8）固定电粗器，周定电容器标志内容和标志方法S】203—761. 总 刻
1.1本总技中所用的名间术谱均按SJ/2 1154-—77规定。1.2总技是制定产品标准的依据，产品标准是总技的补充。产品标准中包括下列内容；
（1）-特征及用焱1
（2）环境案件
（3）结构、分类，外形尺寸和主要梦中华人民共和国第四机糖工业部发布。、： .1.9 8 0.年10 月.1.日安施共 11 页第 2 页

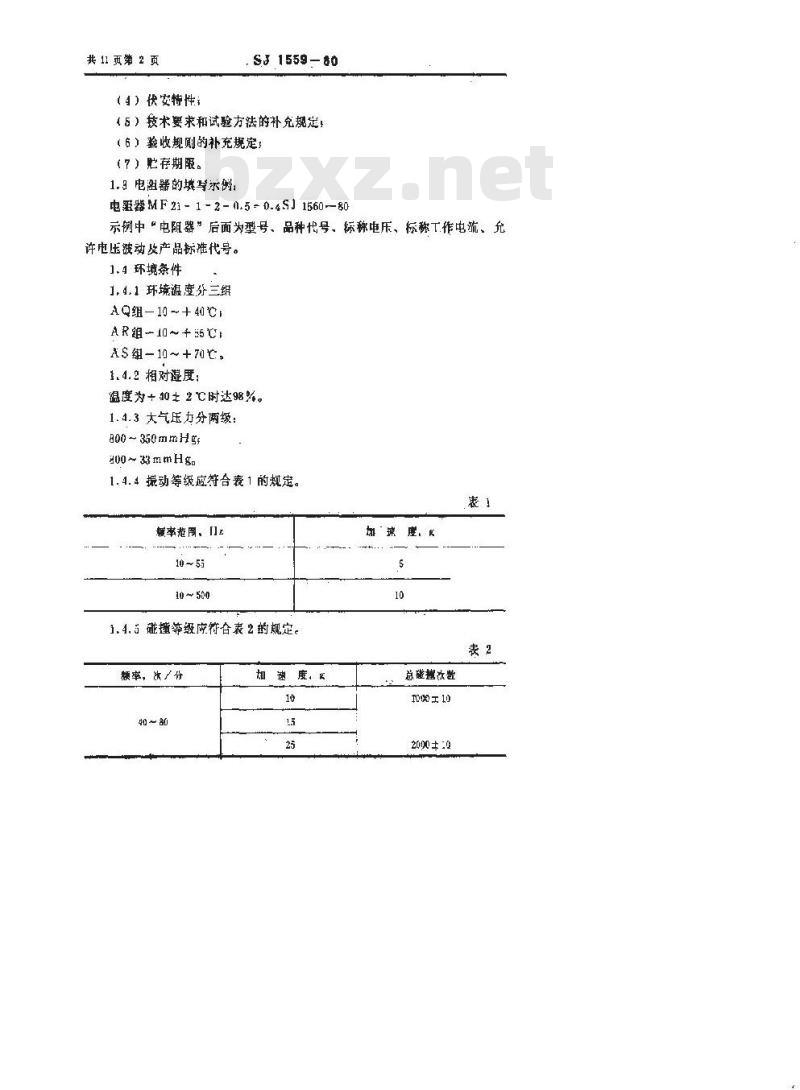

（4）快安特性
SJ1559-80
（5）术要求和试验方法的补充规定（6）验收规则的补充规定：
（7）贮存期限。
1.9电阻器的填写示例
电盟器MF2 - 1 -2- n.5 -0.4SJ 1560-80示例中“电阻器”后面为型号、品种代号、标称电压、标称工作电流、允许电压波动文产品标准代号。
1.环境条件
1, 4,1 环境温度分三维
AQ组—10-+40℃
AR组-10~+55
AS组-10~+70,
1. 4.2 相对湿度;
温度为+0± 2 ℃时达98%。
1.4.3大气压力分两级
800 ~350mmHg;
200 ~ 33 mmHg.
1.4.4振动等级应符合表1的规定。表！
懒率范，z
10~500
1.4. 5 碰撞等级应符合表 2 的规定,颊率，该／分
加速度。
总础盐改数
2000±0
SJ 1559—B0
共1页第页

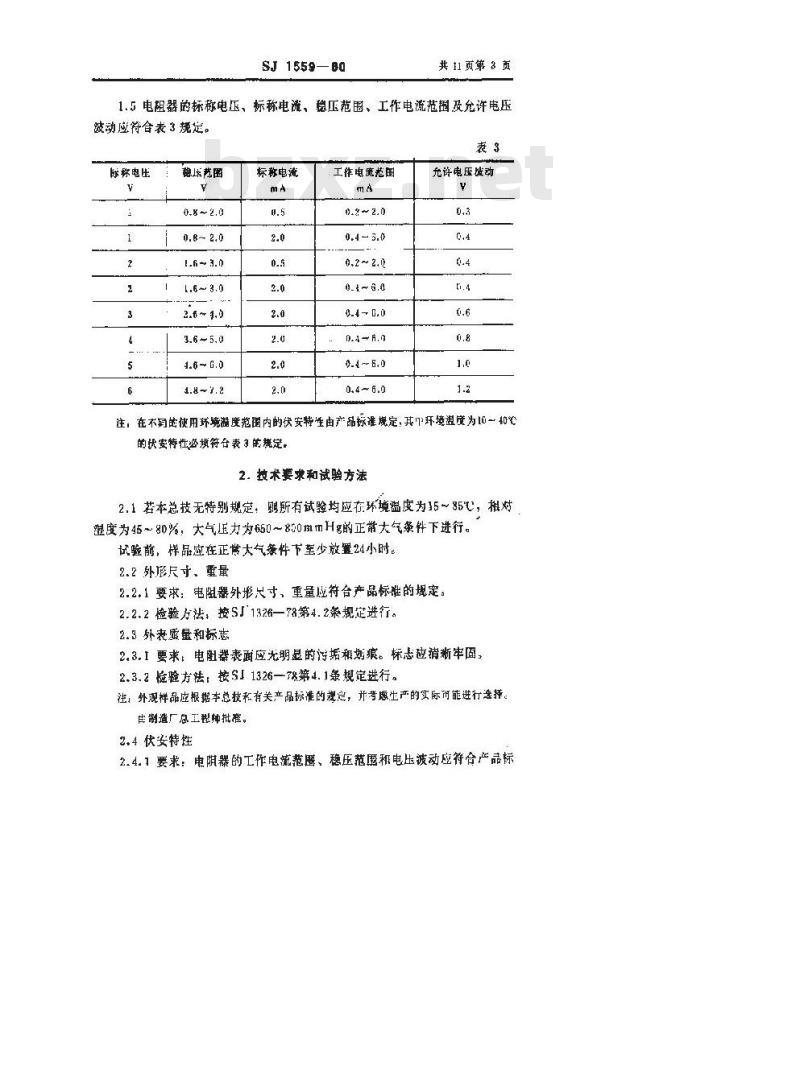

1.5电阻器的标称电压，标称电流、稳压范围、工作电流范捆及允许电压波动应符合表3规定。
标称电压
稳压慈图
1.6 ~ 3.0
4.6 ~ 0.0
标称电流
工作电流范围
0.4 - 3.0
0.2 ~ 2.0
0.4~斤,n
0.4 ~- 6,0
0. 4 ~ 6. 0
充许电压被动
注，在不间的使用环境满度范国内的伏安特性由产品标准规定，其巾环境湿度为10～40℃的状安特性必须符合表 3 的规定,2. 技术要求和试验方法
2.1若本总技无特别规定，卿所有试验均应在环境温度为35~85℃，相对湿度为45～80%，大气压力为650～850mmHg的正带大气条件下进行。试验前，样品应在正赏大气条件节至少放置24小时。2.2 外彦尺寸、重量
2.2.1要求：电阻器外形尺寸，重量应符合产品标催的爆定。2.2.2检验方法，按S厂1326一78第4.2条规定进行。2.8 外表质量和标志
2.3.1要求：电阻器表面应光明显的污垢和期痕。标志应清渐牢固，2.3.2捡验方法，按SI1326一78第4.1条规定进行。注，外观样品应根据本总技和有关产品标准的视定，并考愿生产的实际而能进行造择。由制造厂总工程钟批准。
2.4 伏安特性
2.4.1要求：电阻器的工作电流范压、稳压范愿和电压波动应符合产品标共页第贡
催规定。
SJ 1559—80

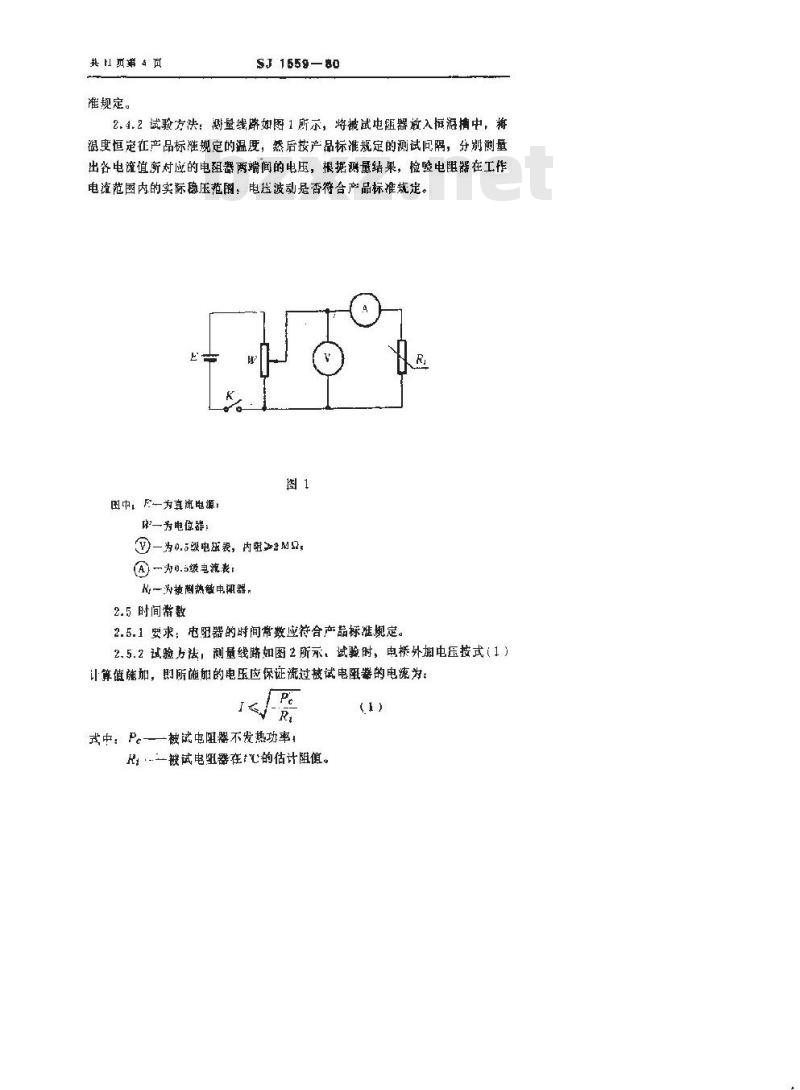

2.4.2试验方法：谢量线路如图1所示，将被试电阻器放入恒滤摘中，将温度恒定在产品标准规定的温度，然后按产品标准规定的测试问隔，分别测量出各电流值新对应的电阻两端间的电压，根据量结果，检验电阻器在工作电流范固内的实际稳压范：电猛波动是否符合产品标准规定。图1
国中，F一为真流电源：
一为电位器：
?一为0.5级电求表，内时M2
(A) 一为,D统电流表:
一为核热电瓶器，
2.5时间游数
2.5.1要求：电阻器的时间常数应符合产品标准规定。2.5.2试验方法，测量线路如图2所示，试验时，电桥外加电压按式（1）计算值随加，即所施加的电压应保证流过替试电阻器的电流为：PC
式中：P—被试电阻器不发热功率！R·被试电组器在t心的估计阻值。(1)
SJ 1559-80
图中，E[，E—直流稳压电源
W1、W，一箱密电位器：
RN、RA—可变电，
G—片点检流计(灵敏度≥5× 10-9 4) 1K、KI、K一开关，
R一被域热较电阻器。
时间带按下列程序测量：
其1页第5
电桥行
日，在保证式(1)规定条件下，用中桥4先启测量被试中阻器在温度为85D.1℃和47.1±0.1C时的阻值Rs、R4.15b、将被试电阻器置于温度为25±0.1℃的恒温箱中，测量线路如图2所示。C.谢节电桥A的R~臂，使其阻值等于R.1前节电桥D使R等于REcd，将开关K与b接通，调节使电矫平衡，并稳定2分钟。e：将开关K与a接避，同时开始记录时间,直到电桥1达到平衡时为止,此段对间即为电阴器的间常数，f，重复d、日两步骤，反复进行三次，政三次测得的时间常数的乎均值，作为被试电阻器的温度时间常数。2.#过负荐
2.5.1要求：被试电阻器通以产品标准规定的过负苟电流并持续15秒钟后，其伏安特性应符合产品准规定。2.6.2 试验方法：试验线路如图1所示。试验时。调节电位器使优过鼓试电阻器的电流达到规定的过负荷电流，保持!5分钟。5
共页第6更
SJ 1559-80
豁后，按2，4条方法，测最被试中阻器的伏安性2.7出头强境
2.7.1要求，电阻器的引出线应能承受表4所规定的静负荷试验，而光机械损伤，明出头封接处不应开裂。2.7.2试验方法；
，软引线，
沿引出线伸出方向，将表4中规定的静负荷挂在引出线末端，然后,将电阻器缓慢倾斜，使其轴向与悬有重物的引出线成90\角，再回复到原来位置为次折弯，共进行三次折变试验。违续折弯时应在相反方闻进行，并应保证在同一平面！折弯。
引形式
教引线
硬引线
b.硬引线：
引践氢径，益
0.3 ~ 0.5
静负荷(悬挂要量）,kgf
将被试电阻器放在水平位置上，顺次在距每根凝引线根部4.6±0.2mm处施加1kgf的静负萄，保持10秘钟，试验后，硬引线仍能插入规定的插座中，并用火花检漏计检验是否开裂与漏气。2.8振动
2.8.1要求，被试电润器应能承受标准规定的报动试验而无机械损伤，电参数变化应符合产品标雄的规定。3.8.2试验方法：按S月1077—76进行。一次扫描时间应符合表5的规定。表 G
频率范园，Hz
10 ~ 500 ~ 10
~ 55 -- 10
时间，分bzxz.net
它，9，1要求：被试中阻器成能承受产品标准规定的碰撞试验面无根械损伤，SJ 1559--80
电数变化应符合产品标推规定。2.9.2试验右法：按SJ1078—76进行。共 11 页第 面
如果产品标准中规定丁电参数变化要求，则在每次试验前后，均应测量规定的参数，并计算相对变化率，且检查电阻器有无机损伤。2.10恒定凝热
2.10.1要求，电阻器在温度为40±2C,相对湿度93±3乐的条件下保持产品标准规定的时闻后，引出线应无锈蚀，试验前后的电压变化不人于土5%。2.10.2试验方法：试验前，将被试电阻器置于温度为25±0.1℃的恒温槽中，在遵以产战标陷规定的工作电流时，测出电纽器上电压V1。然后将被试电阻器效在按SJ1075一76规定的颜先调好的差热箱中，经产品标准规定的时间所。将电阻器从籍中取出，故在正常大气条件下快复2小时。然后，将电阻器放在温度为25± 0,1'℃恒温槽中,通以产品标准中规定的工作电流。测出电阻器上电压，按下式计算出电压的相对变化率。并检查引出线有无锈蚀现象。-%
电压相对变化率=-
2.11蕴度循环
2.11,1要求：中阳器虚能承妥产品标准规定条件于的二次温度循环，而无机恢摄伤，引出线应无锈蚀现象，试验前后电压相对变化率应不大于士5%。2,11.2试验方法：试验前,按第2.1).2条方法，测量电阻器上电压值1，然后，将被试电用器按表 6规定的条件和顺序做二次温度循环后，将被试电阻器放在正常大气条件下，恢复2小时，再按第2.10.2条方法测出电阻器上的电压V，并计算相对于试前的变化本。表6
最任坏境温度3
最高环境温胰± 2
2.12温度冲击
保持时间，分
2.12.1电阻器的玻壳应能承受0～100℃的三次温度冲击，面无炸裂现象。2.12,2试验方法：先将被试电阻器浸入D二℃的冰水中3分钟。然后，迅共 11 丙第 页
SJ 1559—80
速将电阻器从冰水中取出并立即（3秒钟内）接入的沸水中3分钟为……次温度冲击，共进行二次。试验后，用火花检漏计检验电阻玻壳是否漏气来证实胺壳有无开裂。
2.13最人工作电流下的庭
2.13.要求：试电密器在产品标难中规庭的最大工作电蔬下的负荀试验时间内，通以最大工作电流，其各项梦数变化应符合产品标准规定。2.13.2试验方法，试验线路如图3所示。整个试验均在正带大气条件下进行，在试验期间内应按时间间隔0（初始谢量）,2、8、16、40、80、125天。试验时间大于12B天的时间间隔铵每季度进行一次，谢量规定的电参数，并检验被试电限器的外观变化。每改试验结束后，将电阻器从试验台下取下来，并在正常大气条下放3小时，然后，将电阻器放在25土0.1℃的恒湿槽中，测量电参数。
试验期间，通过该试电限器的最大工作电流的误差不得过十5%。恒流源
@一为0.5锻直流案安表+
图中：（
R，—为劵试热敏电阴器，
W一为线绕电位器。
3. 验收规则
3.1电阴器的试验分为交收试验和例行试验两种。验收试验的抽样方案应符合 SI1285—75 计数推样检查程序及捆样表》的规定进行。3.2所有试验均应在制造厂或出上级主普部门指定的单位进行。制造厂或指定的单位应提供试验时所需的-韧象件。3.3订货方有权按本规则和产品技术标准的规定对产品进行验收。3.4.交收试验的抽样方案应符合SI1288一78关于逐批检查的规定，其项目、顾序及合格质量水平P应符合表了规定，序号
SJ 1559-80
试验湖H
外形尺寸、重鱼、外表质量，标志安特性
注，)代安特性只测在25±0.17时的价安特性。本总技筑赖
检查包装时，拍酸个包裁箱及其中的二个包装盒。1第
合格质量水平，P。
3.5交收试验中，若不合格品数不大十表7的规定，则交收试验合格。若不合格品数超过了表7的规定，则交收试验不合格。此时，该批产品应退回车间，对不合格项日进行100%的排，排剔后合格的产品可再欲提交验收。但应转入加严检查，并应附有该批产品报废数量及原因的说明。若再次提交验收的产品仍合格，删该批产品不得再次提变验收。此时，应分析原因，提出改进措施和对该批产品的处理办法。3.6例行试验由制造厂质量检验部门每季度进行一次，在更改结构、主要工艺、主要材料或停产个月以上又恢复生产时也应进行。3.了例行试验的抽样方案按S』1288一7B关于周期检查的规定进行。例行试验的样品从本季度生产并经交收试验合格的产品中随机抽取。试验的项目，不合格质量水平马应符合表8的规定。表8
试轻颁月
伏安维性
对间常数
温度循环
恒定谨热
过负萨
引臣头蛋度
混度冲击
本总技杂敷
不合格质鼠水平、P,
注，测试伏安特性是在环境湿度的上、下限，保证T炸温度的上、下限及25T下按产品标准规定的酸试电流进行测试。共 11 页第 10 页
SJ 1559-80
3.B例行试验前，所有样品应按变收试验项（亲包装）进行1加%的检查，若发现有不合样品，则应以合格的产品唤取，间时应分析原因，载入例行试验搬告，但不作为例行试验结果的鉴定依据。3.9例行试验的穿果若符合表8的规定，则认为例行试验合格，若有一项不符合表8的规定，则认为例行试验不合格。3.10若例行试验不合将，则该产品成停变收并将已验收低术出厂的产品退回车间，已出厂的产品效出协商解决，间时应分析原国提出处理办法，井在生产中采取措施，直至新的例行试验合格后才能恢复交收。3.11本季度行试验结束之前，制登厂质量检验部门或订货方可按上季度赖行试验报告验收产品。
经过例行试验的样品，不得作为合搭的产品交给订贷方。3.12根据订货方的要求，可提供例行试验报告。3,13颤大工作电流下的负荷试验仪作为产品定型时的考核项。定型生产后每年进行-一次，检查产品性能有无变化，若发现问题，应分析原因并及时决。
如果电阻器更改结构、主要材料及主要工艺时，也应进行负荷试验。最大工作电流下的负荷试验样品数疑少20只。4。标志、包装、贮存和运辆
4.1每个电阻器玻壳上，应牢固清渐地标明：（1）制造【商标，
（2）型号品种，
（3）制造年月。
4.2电阻器包装分简装和精装网种，4.2.」简装，同一型号，品种的电阻器装入一个包装盒内：盒内的空隙用纸屑等松软物充填，盒上应有标等，其上注明：（1）制造厂商标与厂名
（2）型号、品种：
(3) 数量:
（4）产品标准代号，
161包装日期
（6）包装人员姓名或代号：
S.J1559-80
（7）制造厂技术检验部门印章。4.2.2精装：除按简装规定装盒外，并需密对纺潮共1页第11页
4.3装有电阻器的包装盒在运输时，应装入包装箱内，箱内壁应衬以防潮纸，箱内空用纸屑等松软物塞满，箱内应附有装箱单，其上标明：（1）制造厂厂名；
【2】电阻器型号品种数量一览表（3）装箱日期；
（4）装箱人员姓名或代号。
包装箱表面应牢固清晰地标明“向上”，“轻放”和“防潮”等字样或标记。4.4电阻器应贮存在温度为一10～+40℃、相对湿度不大于80%，周围环境中无酸性、碱性或其他有害杂质的库房中。4.5装有电阻器的包装箱，允许用任何方式运输，但应避免甬雪的直接淋袭和机城摄街。
4.6 贮存期限
电阻器在第4条规定的条件下，其肥存期限应符合产品标准的规定。
