【电子行业标准(SJ)】 旁热型负温度系数热敏电阻器总技术条件

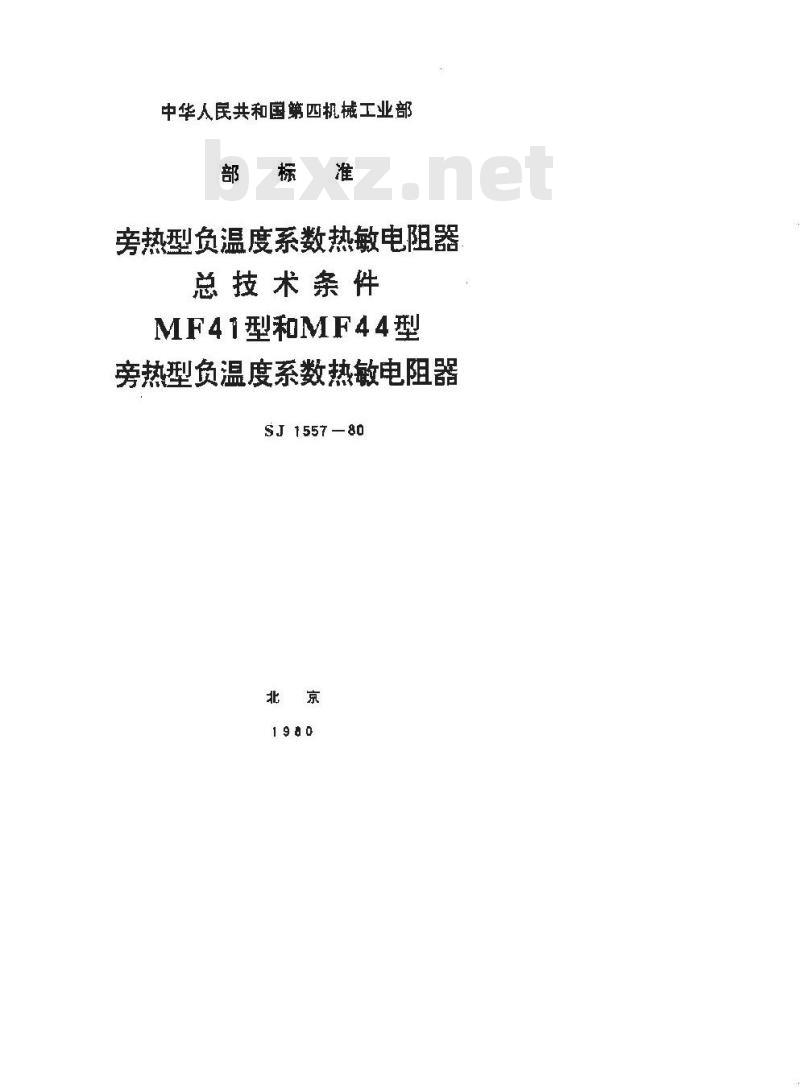

中华人民共和国第四机械工业部部标准
旁热型负温度系数热敏电阻器
总技术条件
MF41型和MF44型
旁热型负温度系数热敏电阻器
SJ1557-80

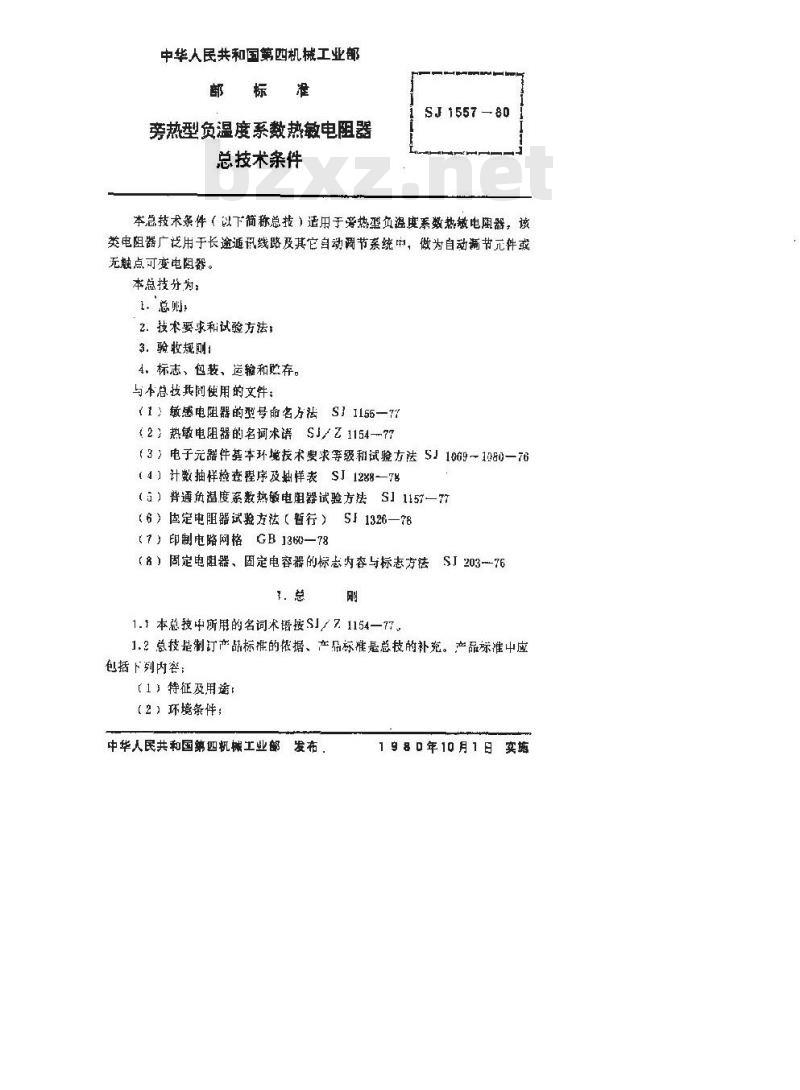

中华人民共和国第四机械工业部部标准
旁热型负温度系数热敏电阻器
总技术条件
SJ 1557 80
本总技术条件（以下简称总技）适用于旁热型负溢度系数热敏电陶器，该类电阻器广泛用于长途通讯线路及其它自动两节系统中，做为自动满节元件或无触点可变电图器。
本点技分为：
1、总购，
2.技术要求和试验方法；
3.验收规则1
4，标志、包装、运输和购存。
与本总技其同使用的文件：
（1）敏感电阻器的型号命名方法SI155—77（2）热敏电阻器的名术语SJ/Z115477（3）电于元器件基本环境技术要求等级和试验方法51009-1080—76（4）计数抽样捡查程序及妞样表SJ1288—7%（）背通负温度系数热敏电阻器试验方法S11157—77（6）固定电阻器试验方法（暂行）SF1326—78【7）印制电路网格GB1360—78
（8）固定电阻器、固定电容器的标志内容与标志方法SI203--761. 总
1. 1 本总技中所用的名词术语按SI/ 7. 1154—77,1.2总技是制订产品标推的依据、产品标准是总技的补充。产品标准中应包括下列内容：
【1）特征及用途;
（2）环境条件；
中华人民共和国第四机城工业部发布1 9 8 0 年10 月 1 日实施
共13停 2
SJ 1557--80

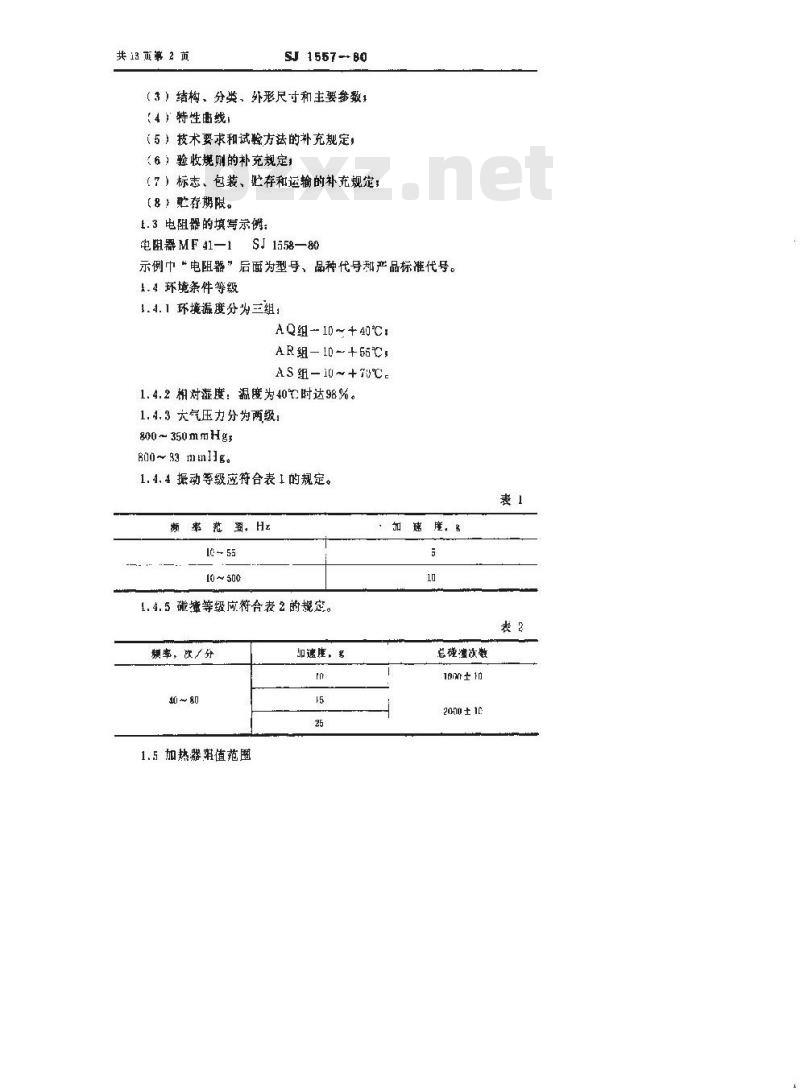

（3）结构，分类、外形尺寸和主要参数【4）特性断线，
（5）技术要求和试验方法的补充规定，（6）验收规则的补充规定；
（7）标志、包装、贮存和运输的补充规定；【8】贮存期限。
1.3电阻器的填写示例：
电阻器MF 41—1
SJ1558—80
示例巾“电阻器”后面为型号、品种代号和产品标准代号。1.4环境条件等级
1.4.1环境派度分为三组：
AQ组-10~+40℃:
AR组- 10 ~+55'C,
AS 组- 10 ~+7u℃.bzxz.net
1. 4.2 相对度：温度为40℃时达98%。1. 4,3 大气压力分为两级;
800~350mmHgs
800~$3 mmg.
1.4. 4 振动等级应符合表 1 的规定。颜率范图，Hz
[0 ~ 53
10 ~ 500
1. 4. 5 碰懂等级应符合表 2 的规定。率，次／分
40 ~ 80
1.5 加热器案值范围
加遮虚，多
加度，名
总硬遭改数
2000± 1℃
SJ 1557—80

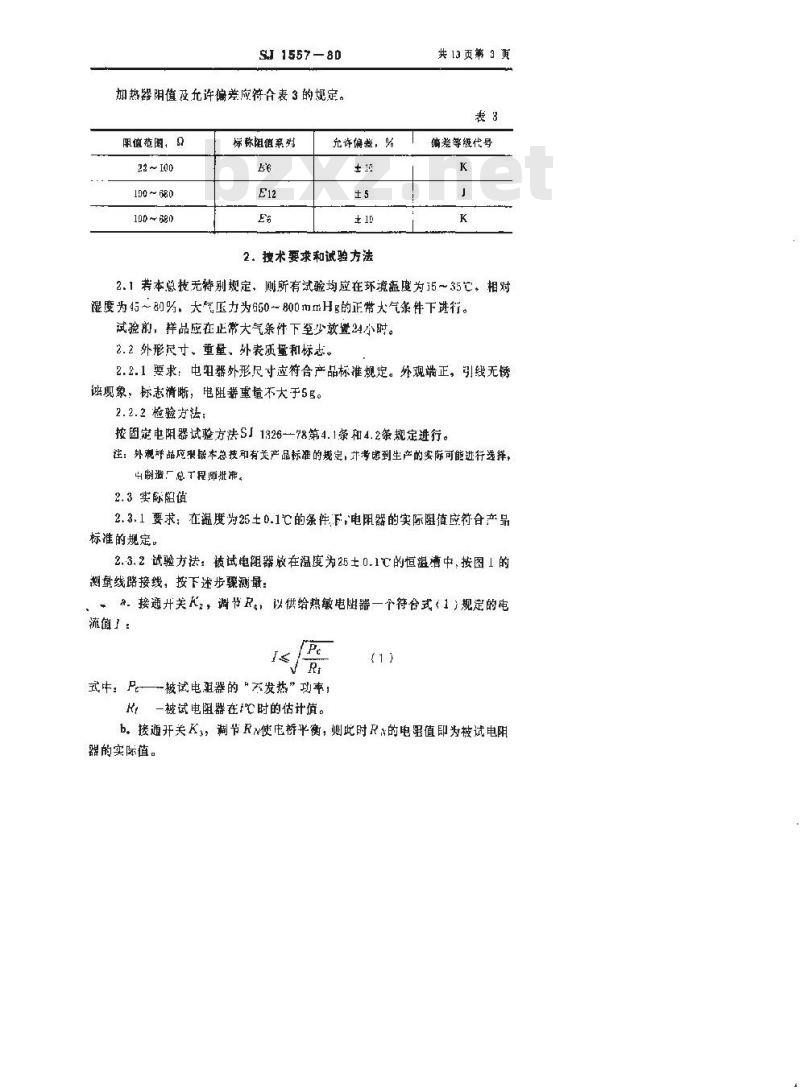

加热器阻值及允许偏差度符合表3的规定。限值范图，0
23 ~ 100
100~ 680
100~880
标称阻值系对
充许偏差，%
2.按术要求和试验方法
共13页第3页
编差等级代号
2.1若本总技无特别规定，则所有试验均应在环境温度为35～35亿，相对显度为特 ～8%，大气压力为650 ～800 mmHg的正常大气条件下进行。试验前，样品应在止常大气条件下至少放遣24小时。2.2外形尺寸、重量、外表质量和标志。2.2.1要求，电组器外形尺寸应符合产品标准规定。外观端正，引线无锈谢现象，标志清晰，电阻著重量不大于5g。2.2.2检验方法：
按固定电阻器试验方法S』132678第4.1条和4.2条规定进行。注：外观样品应来错本总技和有关产品标准的规定，并考虑到生产的实际可能进行选择，与制造,总下程师批准。
2.3 实际阻值
2.3.1要求：在温度为25土0.1℃的条件，F电阻器的实际阻值应符合产品标准的规定。
2.3.2试验方法：被试电阻器放在温度为25士0.1℃的恒温谱中，按图1的测量线路接线，按下述步骤测量：a.接通开关，谢节R，以供给热缴电阻器一个符合式（1）规定的电流值了：
式牛：P—-被试电亚器的“不发热”功率Hr一被试电阻器在f℃时的估计值。(1)
b。接通开关K，节R使电桥平衡，则此时R的电组值印为被试电阻器的实际值。
共 13 页第 4 页

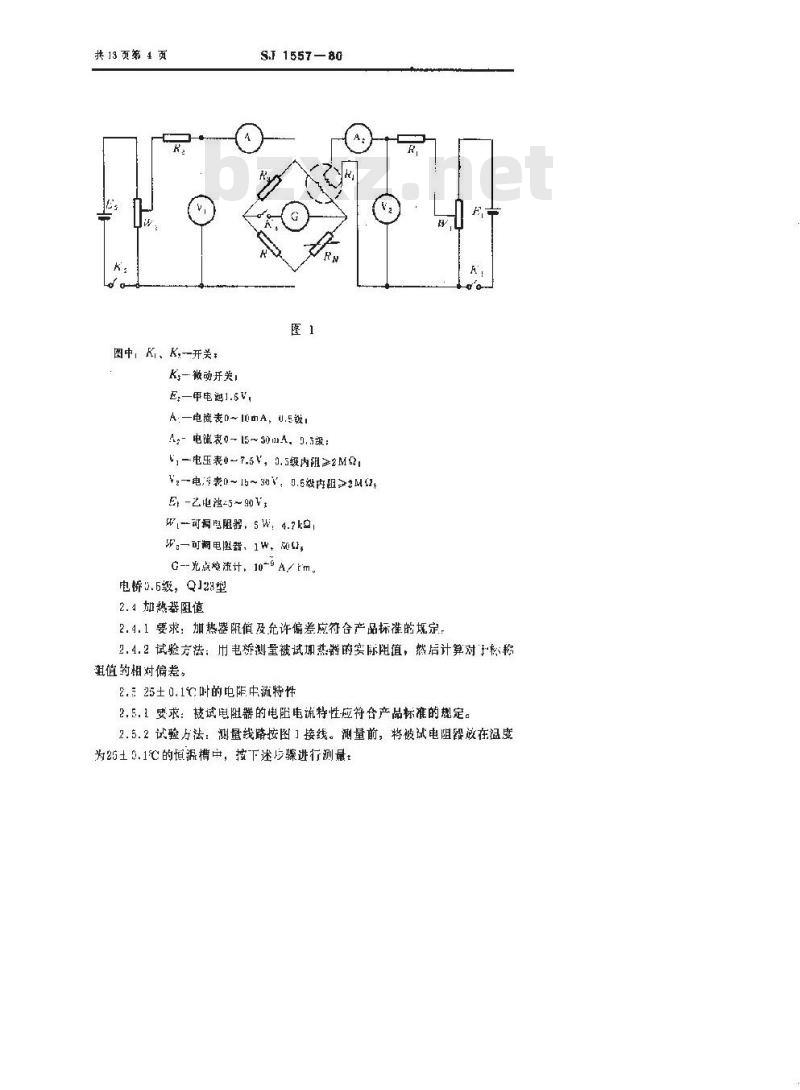

图中Ki、K开关：
K,—微动开关，
E,—甲电池1.5 V,
SF 1557-80
A：电流表0~10mA，U.5级，
A-电流表0-15~30mA.9.级：
，—电压表07.5V，0.5级内阻2M0V2—电表0~15~34，0.5缴内阻2ME-2电池5~90V
W(可调电阻器，5 W，4.7kg,
W，—可调电图器，1W，U，
G--元点雄流计，10-\ A/ t'm,电桥5.5级，Q12型
2.4加热举阻值
2.4.1要求：加热器值及允许偏差应符合产品标谁的境定：2.4.2试验方法：用电矫测量被试加热器的实际阻值，然后计算对\松构查值约相对偏差，
2.:25±0.1℃叶的电除中流特性2.5.1要求：试电阻器的电阻电流特性应符台产品标准的规定。2.5.2试整与法：谢量线踏按图1接线。量前，特被试电阻器在温虚为25土.1℃的恒渠槽中，下述步骤进行测量：a，同2.3.2条方法步骤。
SJ 1557-B0
共 13 到第 5折
b.接通开关K调节W使通过加热器能电流达到产品标准规定的测试点的电流值，稳定时闻至少2分钟。r，断续接适K；调节R使电桥平衡，此村R的阻值即为对应卡测试点电沉下的阻体阻值。
测试点电流间隔按产品标准规定，在不间测试点电流下测得不同的对应值。即完成特性的测量。
2.6不同温度下的电阻电流特性
2.6.1要求：电阻器在保证工作温度范围内的电阻电流特性应符合产品标准的规定。
2.6.2试验方法：按本总技第2.b条方法.测量电阻器在各个不调温度下的阻与加热电流的特性。电流测试点按产品标准规定。2.7时间常数
2.7.1要求：电阻器的对间常数符合产品标准的规定。2.7.2试验方法，
a。被试电阻器置于恒温槽中，按图1线路接线，逆按本总技第2.3条规定的方法分别测量出在温度为8士0.1℃和47.1士0.1℃的阻值Rs和R.1h．被试电阻器放在温度为25±0.1℃的恒温槽中，调节Rv等于R5,闭合开关K1.调节W,使电桥平衡并稳定1至2 分钟。c，语节Hw等于Hg.1，断开关K1：同时π始记录旺问，当电桥达到平衡时停止记录时间。这样从开始记录到停止记录昕经过的时间，即为阻器的时间常数。重复二次取率与值。注：时间常数小于秒的采用示波器法进行测盘。2.8热耦合系数
2..1要求：电阳器的热鹅合系数应符合产品标准的规定。2.8.2试验方法
a，百先按第2.3条方法测量温度为55±0.1℃C时的组体阻值Ra5b、再将电阻器恒定在温度为25土 5.1℃的柜温中，并变图2接线。=Rag时（偏不超过+5%）记下
C.接通K调节电源电压E，恒
V和工直热块率为：
共 1 页第 6 页
SJ 1557-80
图中：（
@)—0-50mA，0.5级耳流电流表）—～aY，0.5级直流电压表
③订调真流电源！
R—块测电阻。
d，电阻器再接入图1测量线路中，按第3.3条方法步骤a，在电桥上加电流值1，并将R调节到等于R3c
c，接通开关K，，调节W，使电桥平衡，记下平衡时加在加热器上的电压V和电流12，则按F计算旁热功率：P,-Va*I.
！、根据测得的直热功率和旁热功率让算出热耦台系数。P
2.9耐压
2.9.1要求：阻体和加热器之间应能经受产品标准规定的耐压试验而无击穿班象。
2.9.2试验方法；在加热器和电阻体之间，加上频率为动Hz的交流电压（死表4规定）时间为1分钟。
财运维级，V
试验电压，
相卡度，/
2.10绝缘电阻
SJ 155780-
共 13 页第 7页
2.10.1要求：加热器和体之间的绝缘电阻应符合产品标准的规定。2.10.2试验方法：用直流电压为100=15V，误差不超过土20%的高阻计测量绝缘电阻值。
2.11过负荷
2.11.1要求：加热器通以v2倍的最大加热电流持续15分钟后，加热器阻值的相对变化不大十士2距，标称工作电流下的体阻值变化不大于±5%。2.11.2该验片法，试验前，按第2.3条和第2.4条的存法分别测量加热器和标称工作中流下的阻体阻值R！，Riri。然后，在被试中阻器上通以2的最大加热电流，保持15分外。试验后，在正常大气条件下放登2小时，再按第2.4条和2.3测量切热器阻值和标称工作电流下的阻体阻值R，Rrr2：并分别计算变化率，计算式妇下：R-R×100%
Ri2 - Rinm=× 100%
2.12恒定趣热
2.12.1要求：中阴器经产品标准规定的湿热试验后、引线不应出现锈蚀现象，耐压、绝缘电阻应符合产品标准的规定。产品标准中规定的试验时间应从下列时间内选定：2夫、4 天、6 天、10天、21天。2.12.2试验方法：按SJL075—76行。试验后产品从箱中取出在正常大气条件下放置2小时后，按第2.9条和2.10条规定的方法测显耐压和绝缘电阻。2.13激度循环
2.13.1要求，电随器应能承受产品标准规定的最低、最离环境温度下的三次循环作用，引出线无锈蚀现象，标称工作电流下的阻体随值相对变化不大于±5%
2.13,2试验方法：试验前按第2. 4条的方法测量温度为25±0.1℃时的标称工作电流下的阻体阻值。然后将电器按表5规定的条件与顺序进行三次湿度循环，再将电阻器在正常大气条件下放置2小时，并按第2.4条规定的方法测量在温度为25士0.1℃的标称工作电流下阻体阻值，并计算相对变化。共13页第页
最低坏境混度
最高环境温度
2.14报动
S1 1557—80
度．℃
25 ±5
保持时间，分
2.14.1要求：电阻器应能承受产品标准规定的派动试验而无机械损伤。引出线不应发生断裂现象，加热器阻值和标称工作电流下的阻体阻值的相对变化应符合2.11条的要求。
2.14.2试验方法：按S」1077-76第6，1条规定进行，报动频率和加速度在产品标懂中规定、耐扫指时间为1小时。耐共报时间为3分钟。2.15碰摘
2.15,1要求：电阻器应能承受产品标规定的碰撞试粒而无机械损伤，且标工作电流下的体阻值和加热器阻的相对变化应符合产品标准的规定。2.15.2试验方法：按SJ1078—7G进行。试验前后并按本标准3.4条和2.3条方法测量加热器阻值和标称工作电流卡的随作阻慎，并计算相对变化率。2.10引山头超
2，16，1要求：电阻器的引出线应能受产品标难规定的负荷过行试验，而无机憾损恢，引出线封接处应无炸裂。2.15.2试验方法：
3，软引出线：沿引出线停出方可按表6规定的静负荷悬挂花引出线末端，然后特电阻器缓慢侧斜，使其辑勺与悬有重物的引出线成90角，再画到原米位置为一次折鸾，其进行兰次折弯试验。连续折寒谢应在相反方向进行：并应保证在同一平面上折。
孕出线真，
0.3 ~ c.5
静负,悬挂要量， kgf
SJ 155780
b，硬引出线：将宅阻器放在求平位置，顺次在每个引出线（播针）距引排线根部4.5+[.2mm处，施加0.5kg的静血荷，保持10秒钟，试验后，引出线插针仍应能插入规定的量规中，并检验封接处是否炸裂与漏气。2.17温度冲击
2.17.1要求，电阻器的玻壳应能承受0～100℃的温度冲击三次，而无炸裂现象。
2. 17.2试验方法：先将被试电阻器浸入0二℃的冰水中 3 分钟，然后返速将电阻器从冰水中取出并立即（3秒钟内）漫入100，℃的沸水中3分钟为次温度冲击，共进行三次。试验后检验电阻器玻充是否有漏气和炸裂现象。2.18最大加热宅流下的负荷试验2.18.1要求：电阻器通以产品标准规定的暖大加热宅流，保持产品标准规定的时间后，其电阻体阻值与加热电流特性及加热器阻值应符合产品标推规定。
2.18.2试验方法；试验线路如图3所示，整个试验均应在正常火气条件下进行。试验时，加热器通以产品标准规定的最人电流值的变化应不超过土5%。试验期间内，应按规定的时间询隔0（初始测量），2、8，16。40，80，125、大进行规定参数的测量。测量时，电阻器从试验台上取下，在正常大气条件下放置 1小射后，电阻器置于温度为25士[1,1'℃的恒温槽中,恒定时间不少于20分钟后，按第2,3条和第2.4条方法进行。图：
图中F一东源，0~5V
w — 20 ke.
起组串联的教试敏电阻解。
V-~50cV电压表：
A—0~25准A，0.5张电流表。
共13页第10页
SJ 1557—BO
3. 验收规则
3,1 电阻器的试验分为交收试验和例行试验两种，验收试验的抽样方案应符合SJ1288-78计数抽样检查程序及抽样表》中关于逐批检查和周期检查的规定进行。
3.2 所有试验均应在制造厂或由上经主管部门指定的单位进行。制适厂或被指定的试验单位应提供试验所需的一切条件。3.3订贷方有权按本规则和产品技术标难的规定对产品进行验收。3,4交收试验的抽样方案应符合SJ1288—78关于逐批检查的规定，其项日、顺序及合格质量水平P应符合表7的规定。表7
外形尺寸，重革，外表质量、标志加热器阻值
电阻电流特性
时润带数
本总技条款
注；检查包装时，删验一个包羡箱没其中的三个包装食。合格质量求平P
3.5交收试验中。若不合格品数不大丁表7的规定，则交收试验合格，若不合格品数超过表7的规定，则交收试验不合格。此时，该批产品应退回车问对不合格项目进行100%的挑别，挑剔后合铬的产品可再次提交验收，但应转入加严检查，并应附有该批产品报废数量及原因的说围。再演提交的产品仍不合要求，则该批产品不得再欢提交验收，此时，庞分折原因，提出改进措施和对该批产品的处理办法。
3.6例行试验由制造厂质量检验部门每垂度进行一次，在更改结构、主要工艺、主要材料战停产三个月以上又恢复生产时也应进行，3.7 例行试验的抽样方案按SJ 1255—78关于周期检查的现定进行。行试验拍样品由制道广检验部门，从本季度生产并经交收试验合格的产品中随机抽取，试验分组、项目、顺序及不合格量水平I，应符合表8的规定。序号
SJ 1557-80
试验项信
第--组
不同度下的屯莲电特性
热耦合系数
缅频电阻
过负徒
度冲击
第二组
温度循环
时问常数
引幽头强渡
本总技条质
共13页第11页
不合格质量水，些
3.8例行试验前，所有择品应按交收试验项（除包装外）进行100%的检查；若发现有不合格样品，则应以合格产品换取，同时，应分析原因，载入例行试验报告，但不作为例行试验结果的签定俄据。3.9例行试验的结果芳符合表8规定，刘该为例行试验合培，若有任何一项不符合表8规定，则认为例行试验不合格。3.1C若例行试验不会格，则该产品停止交收，并将已验收但尚未出厂的产品退同车闻，已出厂的产品难方协商解决。此时，应分析原冈，提出处理办法并在生产中采取措施，直至新的例行试验合格后才能恢复交收。3.11经过例行试验的样品，不得作为合格产品交给订货力。3.12根据订贷方的要求，可携供例行试验报告。3.13本季度例行试验结束之前，制造厂质量检验部门或订货方可根据上季度例行试报告验收产品。
3.14最大加热电流下的负荷试验仅作为产品定型时的考核项日，定型生产后每学进行一次，检查产品性能有无变化，若发现问题，分析原因，并及
