ICS 65. 060. 01

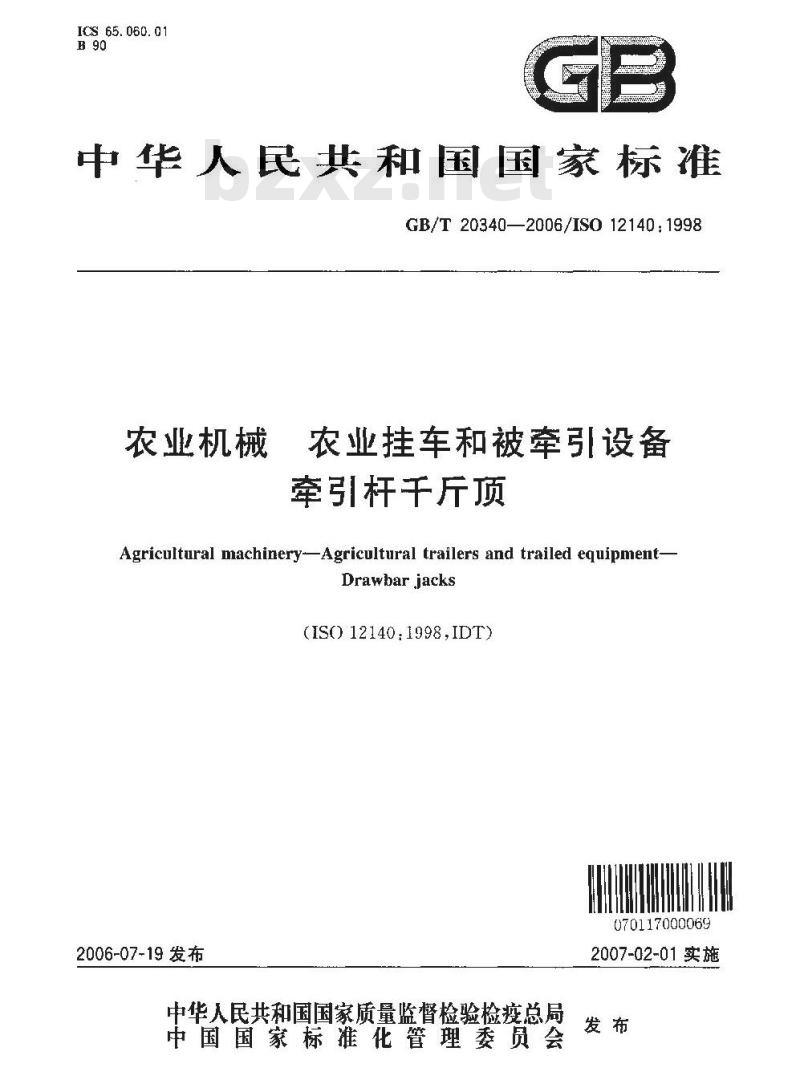

中华人民共和国国家标准
GB/T20340—2006/IS012140:1998农业机械
农业挂车和被牵引设备
牵引杆千斤顶
Agricultural machinery--Agricultural trailers and trailed eguipment-Drawbar jacks
(IS0 12140:1998,IDT)
070117000069
2006-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-02-01实施

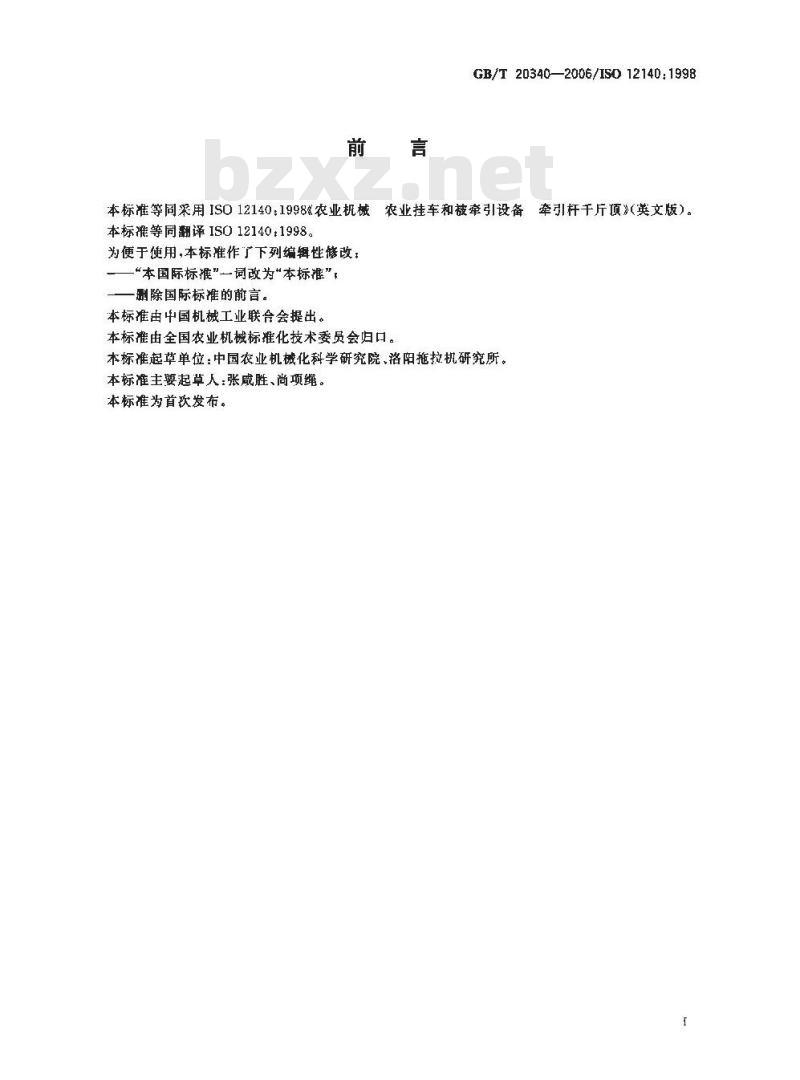

本标准等同采用ISO121401998农业机械本标准等同翻译ISO121401998。为便于便用，本标准作了下列编辑性修改：——“本国际标准”一词改为“本标谁”，一删除国际标准的前言。
本标准由中国机械工业联合会提出。GB/T20340—2006/IS012140:1998农业挂车和被牵引设备
本标准由全国农业机械标推化技术委员会归口。本标准起草单位：中国农业机械化科学研究院、洛阳拖拉机研究所本标准主要起草人：张成胜、尚项绳。本标准为首次发布。
牵引杆千斤顶》(英文版）。

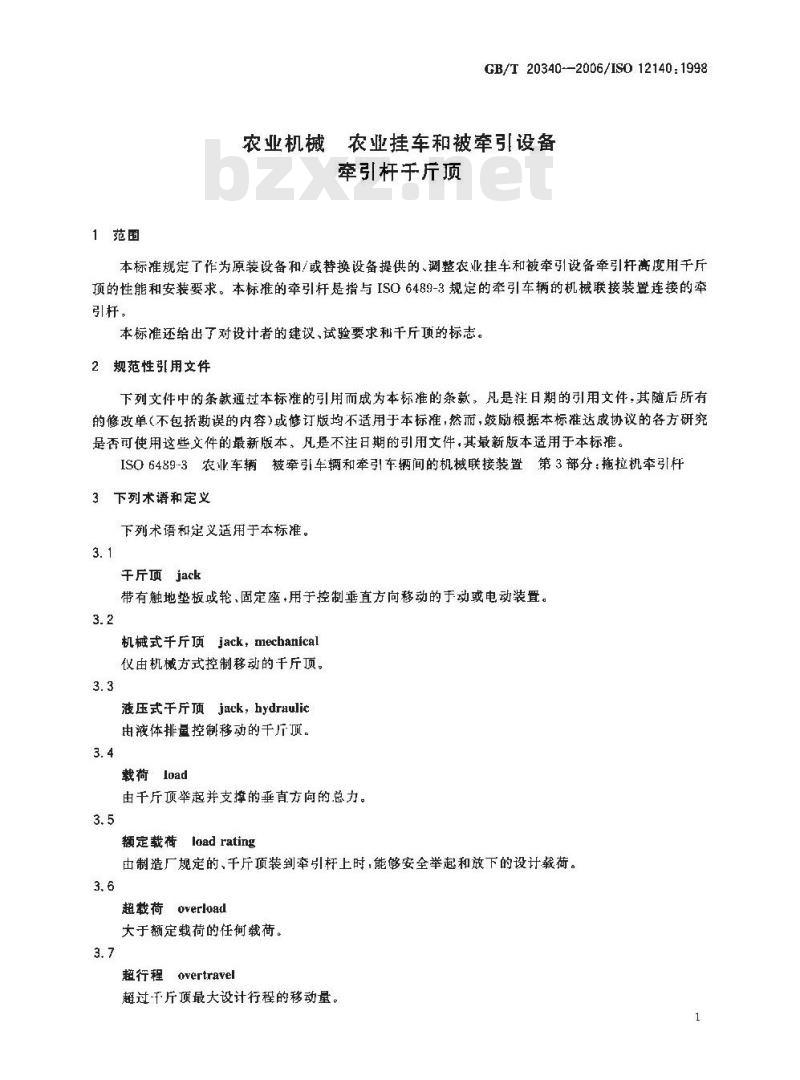

1范围
GB/T2034Q--2006/IS012140:1998农业机械农业挂车和被牵引设备牵引杆于斤顶
本标准规定了作为原装设备和/或替换设备提供的、调整农业挂车和被牵引设备牵引杆高度用千斤顶的性能和安装要求。本标推的牵引杆是指与ISO6489-3规定的牵引车辆的机械联接装罩连接的率引杆，
本标准还给出了对设计者的建议，试验要求和千斤项的标志。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标推。ISO6489-3农业车辆被案引车辆和牵引车辆间的机械联接装置第3部分：拖拉机牵引杆3下刻术语和定
下列术语和定义适用手本标准。3.1
干斤项jack
带有触地垫板或轮，固定座，用于控制垂直方向移动的于动或电动装置。3.2
机械式千斤顶jack，mechanical设由机械方式控制移动的千斤顶。3.3
液压式干斤顶jack，hydraulic
由液体排量控制移动的手片顶。3. 4
载荷load
由千斤顶举起并支撑的垂直方向的总力。3.5
额定载荷load rating
由制造厂规定的、千顶装到牵引杆上时，能够安全举起和放下的设计载荷。3.6bzxz.net
超载荷overloat
大于额定载荷的任何载荷。
超行程overtravel
超过-千斤顶最大设计行程的移动量。1

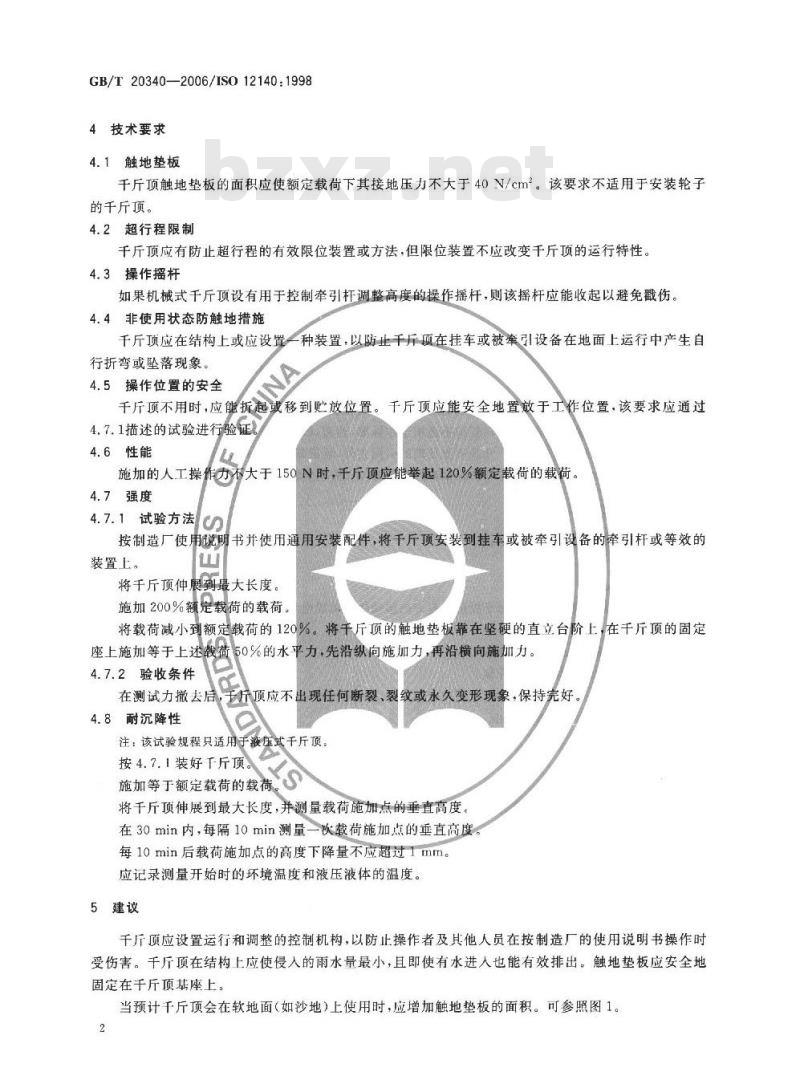

GB/T20340—2006/IS012140:19984技术要求
4.1触地垫板
千斤项触地垫板的面积应使额定载荷下其接地压力不大于40N/cm2。该要求不适用于安装轮子的千斤顶。
4.2超行程限制
千斤顶应有防止超行程的有效限位装置或方法，但限位装置不应改变千斤项的运行特性。4.3操作摇杆
如果机械式千斤项设有用于控制牵引杆调整高度的操作摇杆，则该摇杆应能收起以避免戳伤。4.4非使用状态防触地措施
千斤顶应在结构上或应设置一种装置，以防止千斤顶在挂车或被牵引设备在地面上运行中产生自行折弯或坠落现象。
4.5操作位置的安全
千斤顶不用时，应能折起或移到贮放位置。千斤顶应能安全地置放于工作位置，该要求应通过4.7.1描述的试验进行验证
4.6性能
施加的人工操作力不大于150N时，千斤顶应能举起120%额定载荷的载荷。4.7强度
4.7.1试验方法S
按制造厂使用说明书并使用通用安装配件，将千斤顶安装到挂车或被牵引设备的牵引杆或等效的装置上。
将千斤顶仲展到最大长度。
施加200%额定载荷的载荷。
将载荷减小到额定载荷的120%。将千斤顶的触地垫板靠在坚硬的直立台阶上，在千斤顶的固定座上施加等于上述载盘50%的水平力，先沿纵向施加力，再沿横向施加力。4.7.2验收条件
在测试力撤去后，于斤顶应不出现任何断裂、裂纹或永久变形现象，保持完好。4.8耐沉降性
注：该试验规程只适用于激压式千斤顶。按4.7.1装好千斤顶。
施加等于额定载荷的载荷。
将千斤顶伸展到最大长度，并测量载荷施加点的垂直高度在30min内，每隔10min测量一次载荷施加点的垂直高度。每10min后载荷施加点的高度下降量不应超过1mm。应记录测量开始时的环境温度和液压液体的温度5建议
千斤顶应设置运行和调整的控制机构，以防止操作者及其他人员在按制造厂的使用说明书操作时受伤害。千斤顶在结构上应使侵人的雨水量最小，且即使有水进人也能有效排出。触地垫板应安全地固定在于斤顶基座上。
当预计千斤顶会在软地面（如沙地）上使用时，应增加触地垫板的面积。可参照图1。2
6使用说明书
千片馈
软地用干片爽提荐魏施
触地垫板面积/cm2
GB/T 20340—2006/IS0 12140:19981000

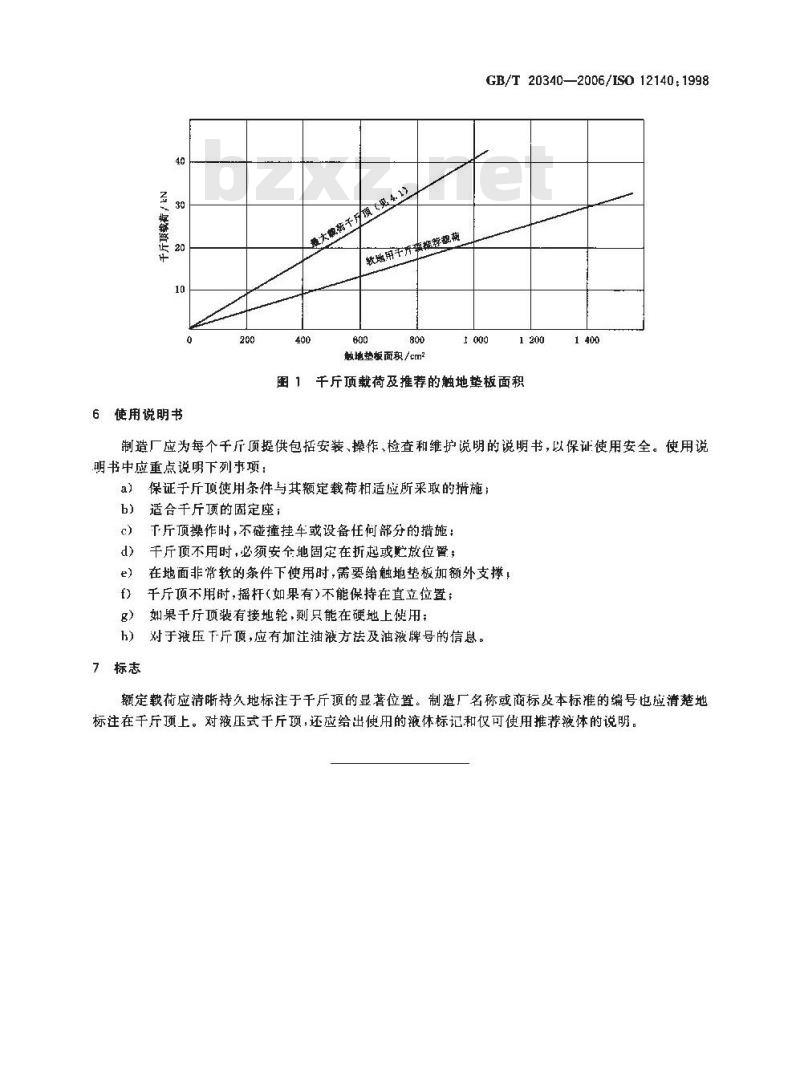

图1千斤顶载荷及推荐的触地垫板面积1400
制造厂应为每个千厅顶提供包括安装，操作、检查和维护说明的说明书，以保证使用安全。使用说明书中应重点说明下列事项：
保证于斤项使用条件与其额定载荷相适应所采取的措施：适合千斤顶的固定座；
千斤顶操作时，不碰撞挂车或设备任何部分的措施：干斤顶不用时，必须安全地固定在折起或贮放位；在地面非常软的条件下使用时，需要给触地垫板加额外支撑，千斤顶不用时：摇杆(如果有)不能保持在直立位置；g)
如果千厅顶装有接地轮，则只能在硬地上使用；h）对于波压下斤顶，应有加注油液方法及油羧牌号的信息。7标志
额定载荷应清晰持久地标注于千斤顶的显苕位置。制造厂名称或商标及本标准的编号也应清楚地标注在于斤项上。对液压式千斤项，还应给出使用的液体标记和仅可使用推荐液体的说明。GB/T20340-2006
