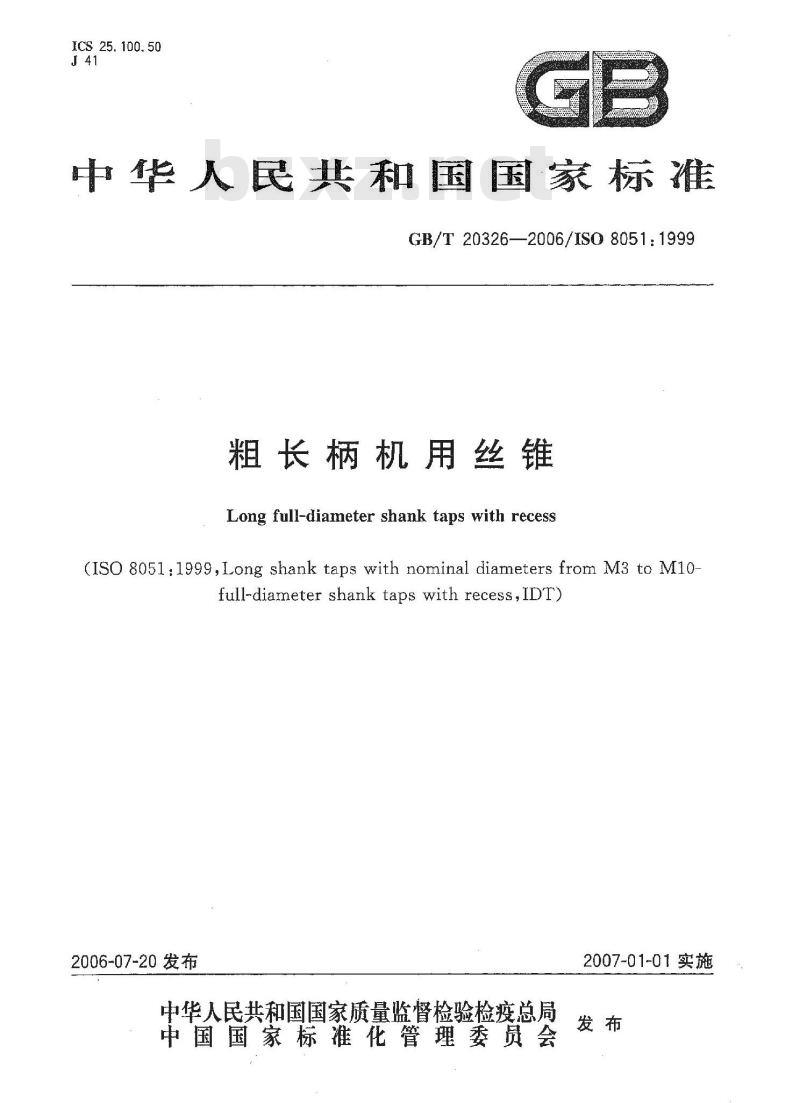

【国家标准(GB)】 粗长柄机用丝锥

ICS25.100.50
中华人民共和国国家标准
GB/T20326—2006/IS08051：1999粗长柄机用丝锥
Long full-diameter shank taps with recess(ISO 805l:1999,Long shank taps with nominal diameters from M3 to M10-full-diameter shank taps with recess,IDT)2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

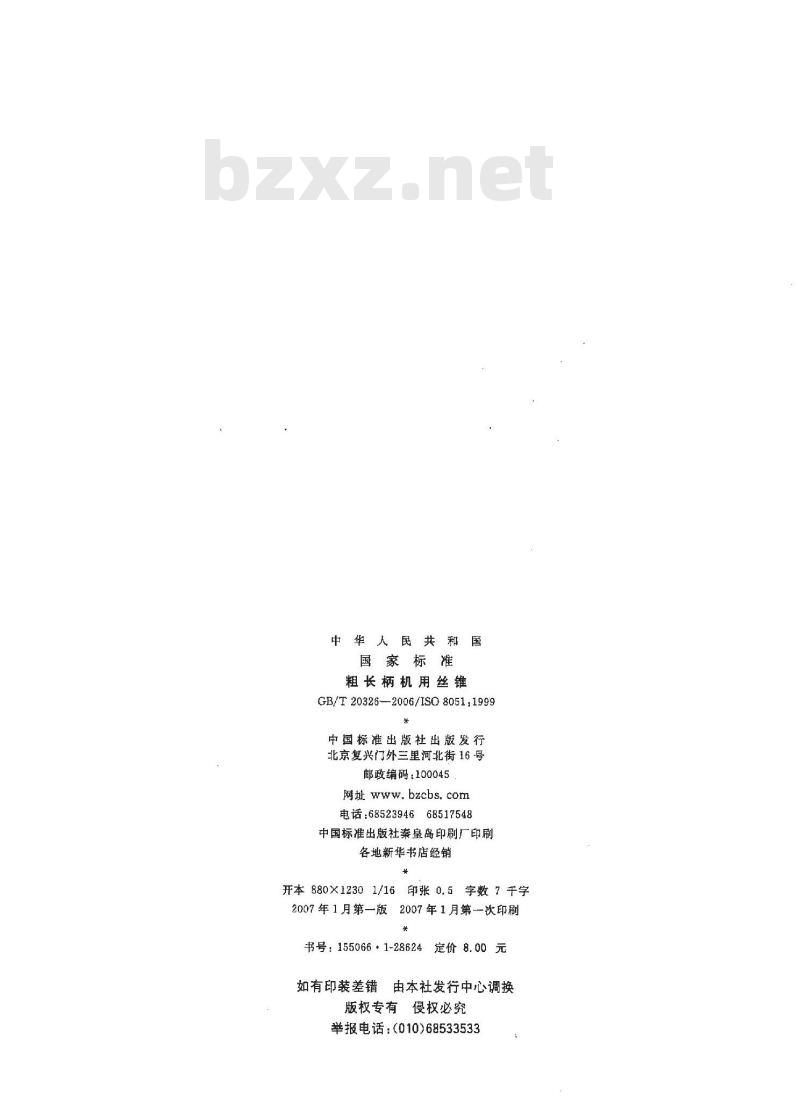

中华人民共和国
国家标准
粗长柄机用丝锥
GB/T 20326-2006/ISO 8051:1999中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
字数7千字
2007年1月第一次印刷
2007年1月第一版
书号：155066：1-28624
定价8.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：010)68533533
版）。

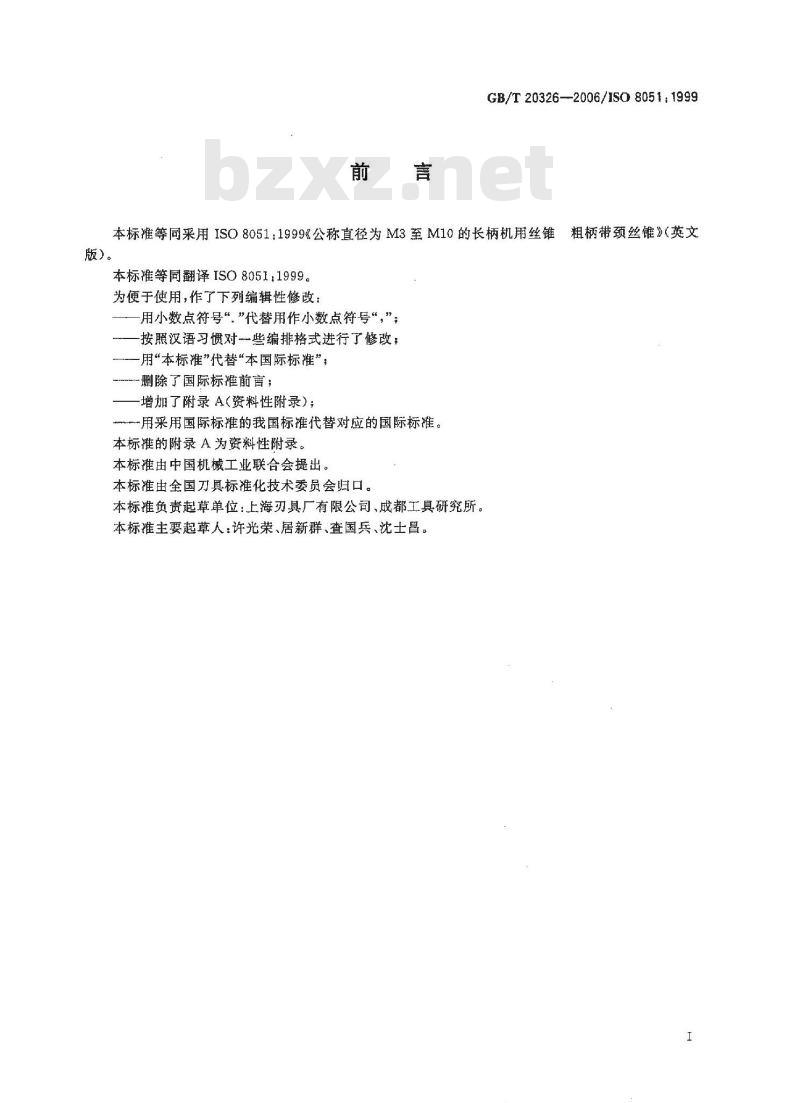

GB/T20326—--2006/ISO8051:1999本标准等同采用ISO8051：1999《公称直径为M3至M10的长柄机用丝锥本标准等同翻译ISO8051：1999。为便于使用，作了下列编辑性修改：用小数点符号“\代替用作小数点符号“，”；按照汉语习惯对些编排格式进行了修改，用“本标准”代替“本国际标准”；一删除了国际标推前言；
增加了附录A(资料性附录)；
用采用国际标准的我国标准代替对应的国际标准。本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准负责起草单位：上海刃具厂有限公司、成都工具研究所。本标准主要起草人：许光荣、居新群、查国兵、沈士昌。粗柄带颈丝锥》（英文

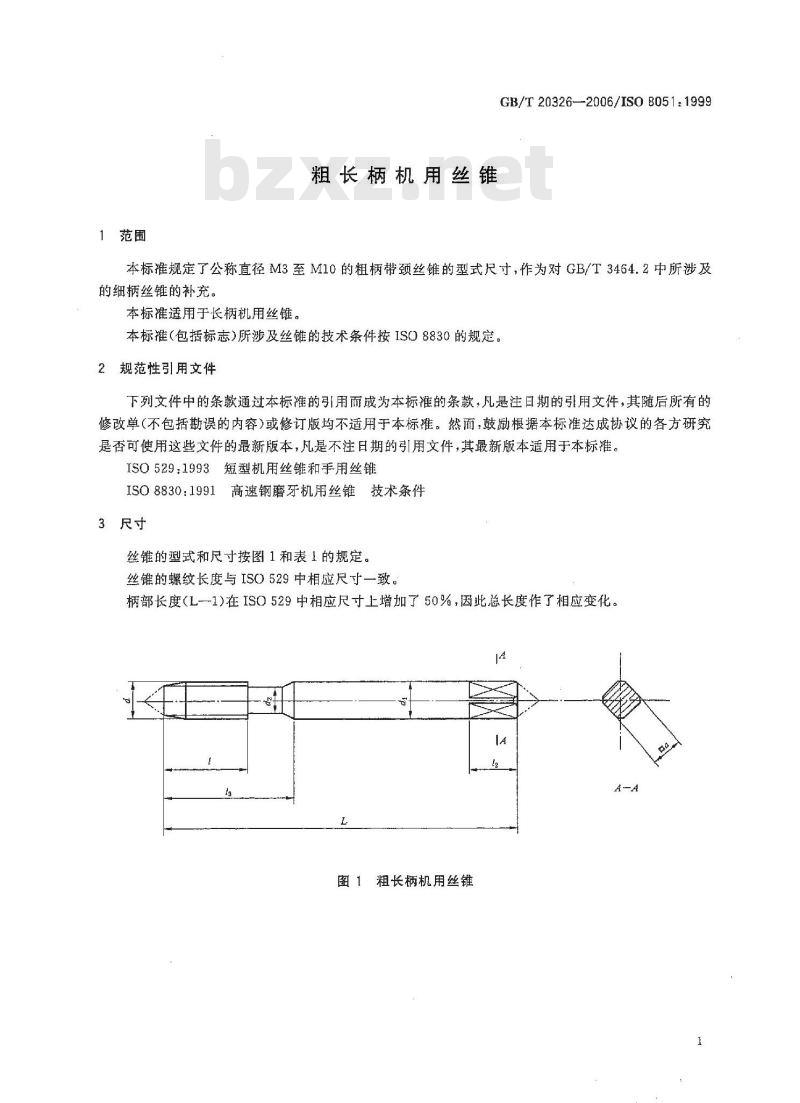

粗长柄机用丝锥
GB/T 20326—2006/IS0 8051:1999本标推规定了公称直径M3至M10的粗柄带颈丝锥的型式尺寸，作为对GB/T3464.2中所涉及的细柄丝锥的补充。
本标推适用于长柄机用丝锥。
本标（包括标志）所涉及丝锥的技术条件按ISO8830的规定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。ISO529:1993短型机用丝锥和手用丝锥ISO8830：1991高速钢磨牙机用丝锥技术条件3尺寸
丝锥的型式和尺寸按图1和表1的规定。丝锥的螺纹长度与ISO529中相应尺寸一致。柄部长度(L-1)在ISO529中相应尺寸上增加了50%，因此总长度作了相应变化。A-A
图1粗长柄机用丝锥
GB/T20326—2006/IS08051:1999螺纹代号
M3.5X0.35
M5. 5X0. 5
M10x1,0
M10X 1.25
颈部由制造商
公称直径
螺距P
择，如不设颈
粗长柄机用丝锥
根据ISO237
：公差h9应用
根据ISO237
番柄非
：当方头的形缺误差和相对于柄部的位置误差考虑在内时，为h12。标志
标志按ISO883的舰定。
单位为毫米
A.1在丝锥上应标志（摘自ISO8830)a.
螺纹代号；
丝锥的公差代号；
高速钢的代号；
左螺纹标记字母“L”；www.bzxz.net
制造广或销售商的名称或商标。附录A
(资料性附录）
GB/T 20326—2006/ISO 8051:1999GB/T20326--2006/ISO8051：1999参考文献
［1GB/T3464.2细长柄机用丝锥（GB/T3464.2—2003,ISO2283:2000,IDT) ISO 237:1975, Ratating tools with parallel shanks-Diameters of shanks and sizes of driving[2]
版权专有侵权必究
书号：155066·1-28624
GB/T 20326-2006
定价：
