【国家标准(GB)】 丁苯橡胶 SBR 1502

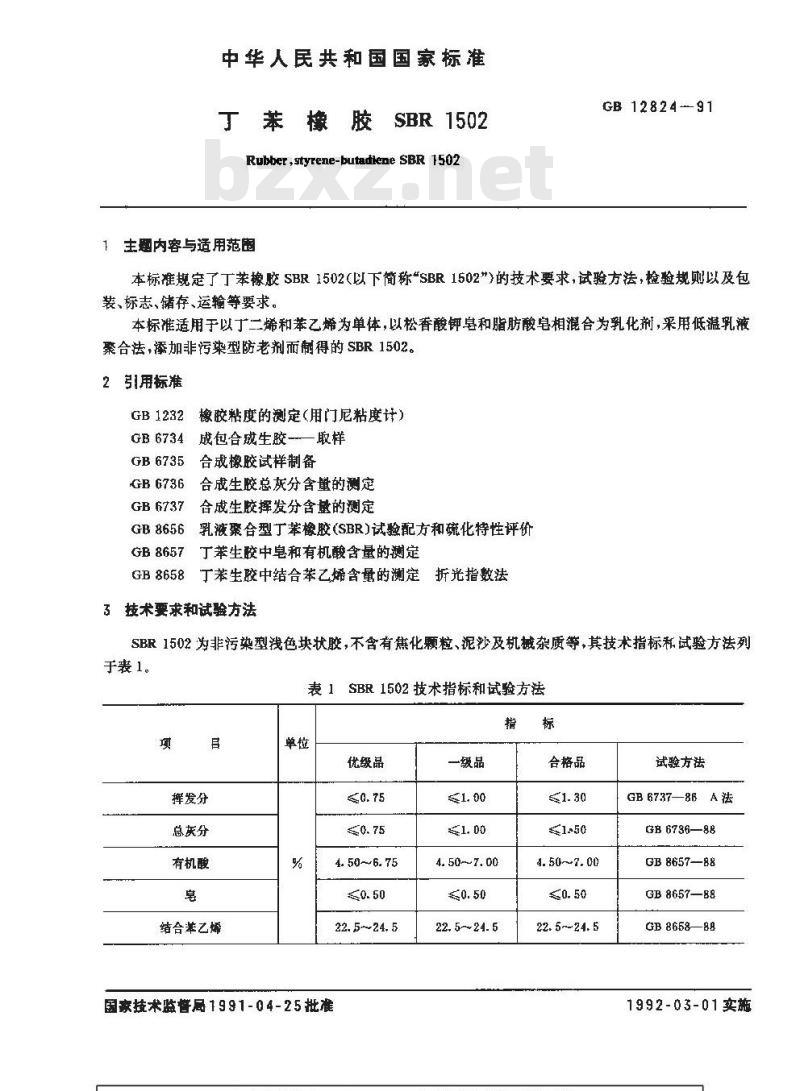

中华人民共和国国家标准
工苯橡胶
SBR1502
Rubber , styrene-butadiene SBR 1502主显内容与适用范围
GB 12824-91
本标准规定了丁苯橡胶SBR1502(以下简称\SBR1502）的技术要求，试验方法，检验规购以及包装、标志、储存、运输等要求。本标准适用于以丁二烯和苯乙烯为单体，以松香酸钾皂和脂肪酸皂相混合为乳化剂，采用低温乳液聚合法，漆加非污染型防老剂而制得的SBR1502。2引用标准
GB 1232
GB 6734
GB 6735
GB 6736
GB 6737
橡胶粘度的测定(用门尼粘度计）成包合成生胶—一取样
合戒橡胶试样制备
合成生胶总灰分含量的测定
合成生胶挥发分含盘的测定
GB8656
GB 8657
GB8658
乳液聚合型丁萃橡胶(SBR)试验配方和硫化特性评价丁苯生酸中皂和有机酸含量的测定丁苯生胶中结合苯乙烯含量的测定折光指数法3技术要求和试验方法
SBR1502为非污染型浅色块状胶，不含有焦化颗粒、泥沙及机械杂质等，其技术指标和试验方法列于表1。
表1SBR1502技术指标和试验方法指
挥发分
总东分
有机酸
结合苯乙烯
优级品
国家技术监替局 19 91-0 4-25 批准4. 50~6. 75
22. 5~24. 5
一级品
4. 50~7. 00
22. 5~24. 5
合格品
4.50~7.00
22.5~24.5
试验方法
GB 6737—8BA法
GB6736—88
GB 8657—88
GB8657—88
GB 8668—88
1992-03-01实施
生胶门尼粘度ML
混炼胶门尼粘度ML
25 min
300%定伸应力（145C×35min）
(145×60 min)
拉伸强度(145℃×35 mi）
扯断伸长率(145×35min）
GB12824--91

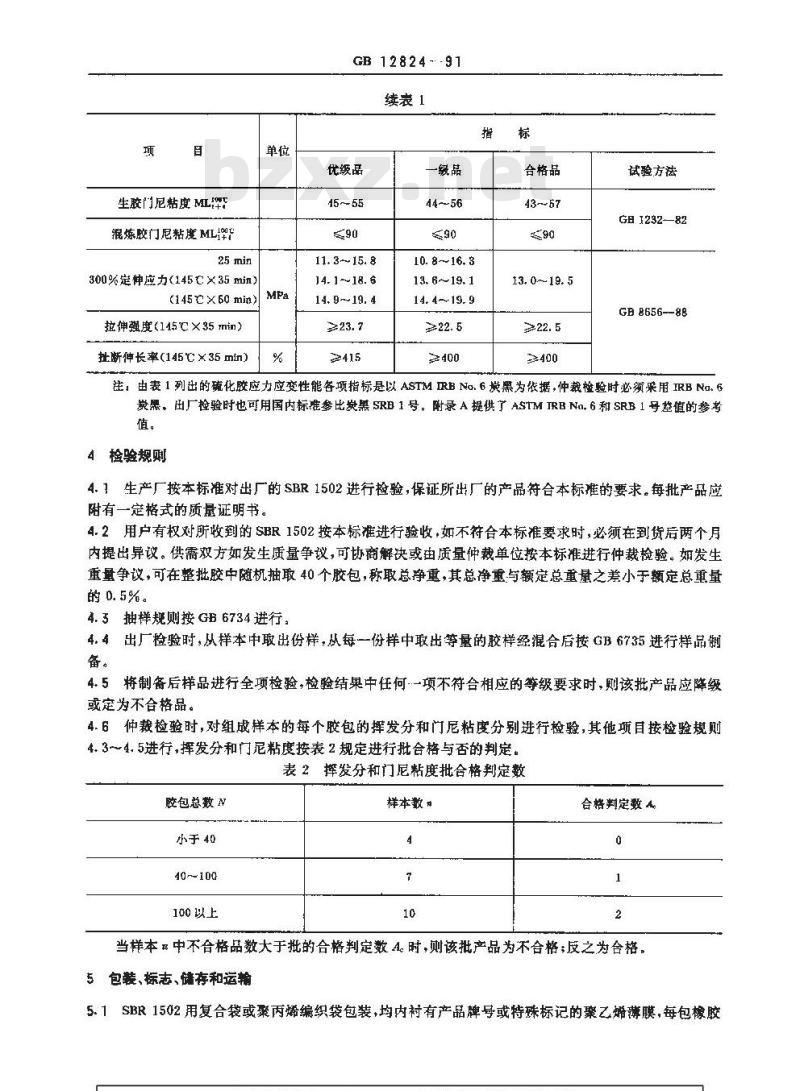

续表1
一级品
优级品
11.3-15.8
14. 1~~18. 6
14. 9 ~ 19. 4
10. 8~16. 3
13. 6~19. 1
14.4-19.9
台格品
13. 0~-19.5
≥400
试验方法
GE 232—82
GB 8656-88
注，由表1列出的硫化胶应力应变性能各项指标是以ASTMIRBNo.6炭黑为依据，仲裁检验时必须采用IRBNa.6炭黑。由厂检验时也可用国内标准参比炭黑SRB1号。附录A提供了ASTMTRBNa,6和SRB1号垫值的参考值。
4检验规则
4.1生产厂按本标准对出厂的SBR1502进行检验，保证所出厂的产品符合本标准的要求。每批产品应附有一定格式的质量证明书。
4.2用户有权对所收到的SBR1502按本标准进行验收，如不符合本标准要求时，必须在到货后两个月内提出异议。供需双方如发生质量争议，可协商解决或由质量仲裁单位按本标准进行仲裁检验。如发生重量争议，可在整批胶中随机抽取40个胶包，称取总净重，其总净重与额定总重量之差小于额定总重量的0.5%。
4.3抽样规则按GB6734进行。
出厂检验时，从样本中取出份样，从每一份样中取出等量的胶样经混合后按GB6735进行样品制4.4
4.5将制备后样品进行全项检验，检验结果中任何-一项不符合相应的等级要求时，则该批产品应降级或定为不合格品。
4.6仲裁检验时，对组成样本的每个胶包的挥发分和门尼粘度分别进行检验，其他项目按检验规则4.3～4.5进行，挥发分和门尼粘度按表2规定进行批合格与否的判定。表2挥发分和门尼粘度批合格判定数腔包总教N
小于40
40-~100
100以上
样本教
合格判定数 A
当样本中不合格品数大于批的合格判定数A。时，则该批产品为不合格；反之为合格。5包装、标志、储存和运输

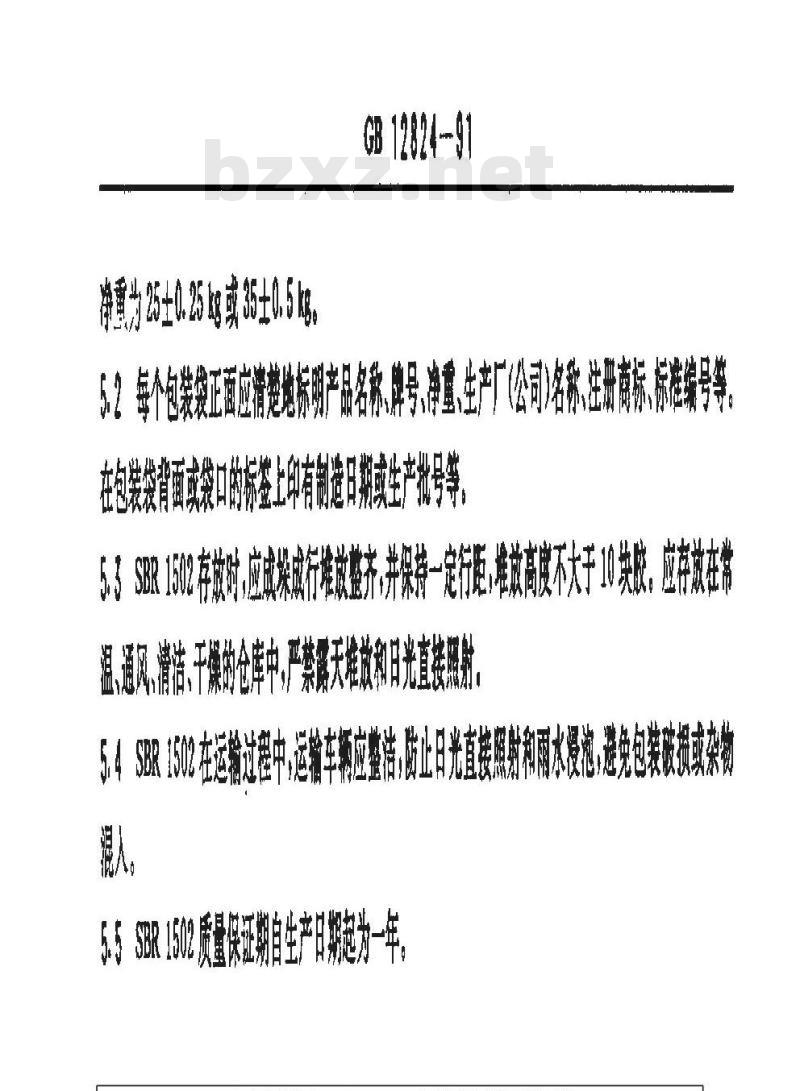

5.1SBR1502用复合袋或聚丙烯编织袋包装，均内衬有产品牌号或特殊标记的聚乙烯薄膜，每包橡胶净重为20。25或 350.50。
GB 12824-91
5.2每个包装正面应清楚地标明产品名称、牌号、净重、生产厂（公司）名称、注册商标、标准编号等在包装装背面或袋口的标签上印有制造日期或生产批号等。5.3SBR152存放时,应成垛成行堆放整齐，并保持一定行距，堆放高度不大于10块胶。应存放在节温，通风，清洁，干燥的仓库中,严禁麟天堆放和阳光直接照射5.4SBR1502在运输过程中运输车辆应整洁，防止日光直接照射利雨混人。免费标准下载网bzxz
此日期起为一年
5.5SR1502质量保证期自生产日
特学销
GB 12824—91
附录A
ASTM IRB No. 6 炭黑与国产标准参比炭黑 SRB 1 号的硫化胶应力、应变性能试验结果的差值（参考件）
300%定伸应力
拉伸强度
扯断伸长率
硫化时间，min
- 5, 0
注：①此差值只适用于GB8656—88乳液聚合型丁苯橡胶试验配方和巯化特性评价试验方法的炭黑补正。②IRBNo.6的测定值等于SRB1号测定值加差值，谢加说明：
本标准由中国石油化工总公司提出本标准由全国橡胶与橡胶制品标准化技术委员会合成橡胶分技术委员会归口。本标准由吉林化学工业公司有机合成厂负责起草，本标准主要起草人钱定澜、谭忠华、赵承利。GB12824－91丁苯橡胶(SBR)1502第1号修改单本修改单经国家技术监督号了1997年名7订以技益国际函（199)第175号文批准，自199712【H超实柜：隔录A(舒考作)用新附录：
附录A(提示的附录)
ASM[KBN.6号炭黑与区像胶1标准参比炭黑SR寸的化收应力应变能站果的并消项
300%定伸应方25uin
找你强度35.muin
让断伸长率35min
泥炼胶门尼粘度
ML11 4100
注：【、此热值是按照（G/T856-93乳液案台室」举校胶（SI3R试验配方硫化将生评价)求山
2.1RL>0.6号的惨正使等于SKK3号内油定值加差值刊载+19974第心期（中国标准化？
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
