【化工行业标准(HG)】 耐酸酚醛塑料制化工设备零部件 伸缩节

适用范围

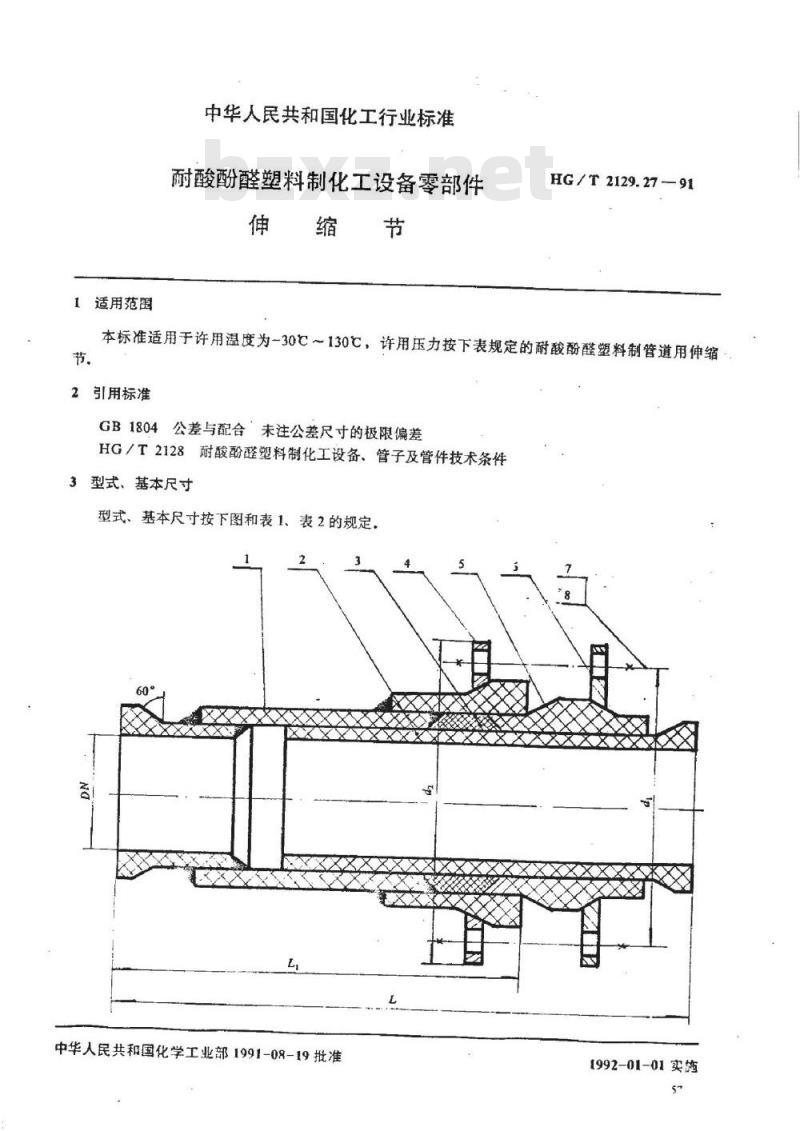

中华人民共和国化工行业标准
耐酸酚醛塑料制化工设备零部件伸缩节
HG/T2129.27-—91
本标准适用于许用温度为-30℃～130℃，许用压力按下表规定的耐酸酚醛塑料制管道用伸缩2引用标准
GB1804公差与配合，未注公差尺寸的极限偏差HG/T2128耐酸酚醛塑料制化工设备、管子及管件技术条件3型式、基本尺寸

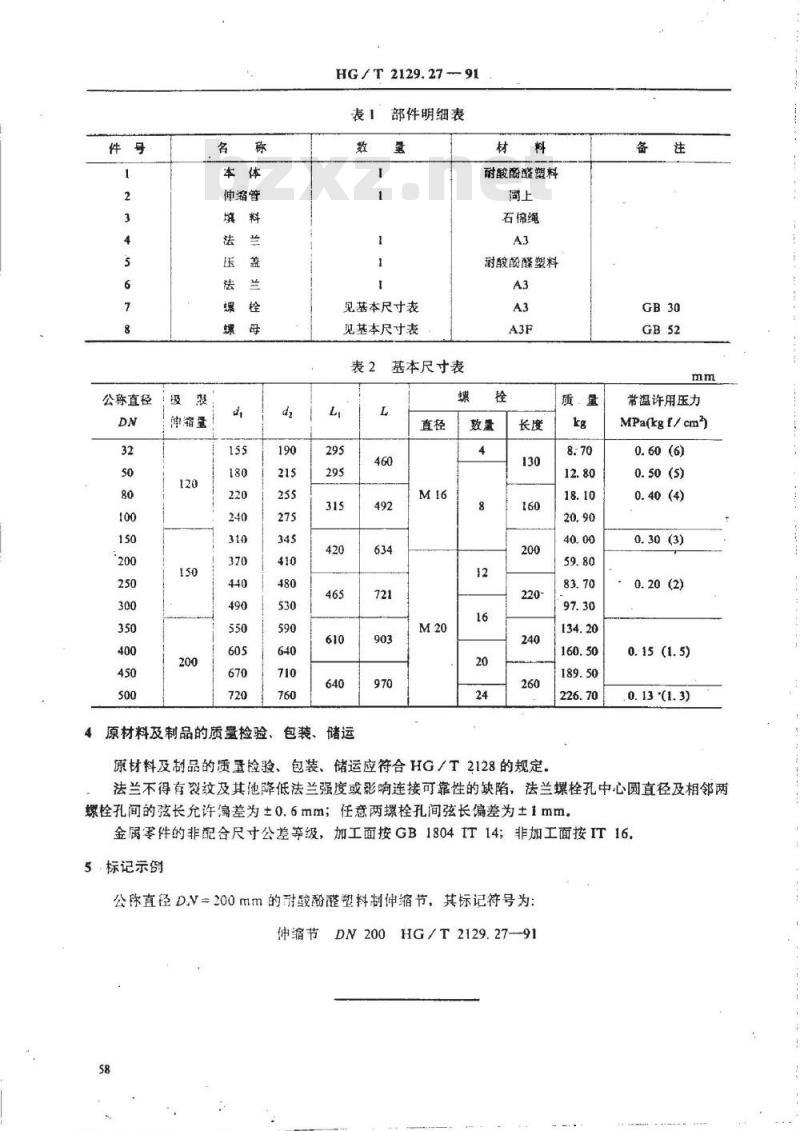

型式、基本尺寸按下图和表1、表2的规定。中华人民共和国化学工业部1991-08-19批准1992-01-01实施
公称直径
津缩堂
伸缩管
HG/T2129.27-91
部件明细表
见基本尺寸表
见基本尺寸表
4原材料及制品的质量捡验、包装、储运基本尺寸表
耐酸酚醛塑料
石棉绳
耐酸酚醛塑料
原材料及制品的质量检验、包装、储运应符合HG/T2128的规定。质量
常温许用压力
MPa(kgf/cm)
0. 30 (3)
0. 20 (2)免费标准下载网bzxz
0.15 (1.5)
0. 13 (1.3)
法兰不得有裂纹及其他降低法兰强度或影响连接可靠性的缺陷，法兰螺栓孔中心圆直径及相邻两螺栓孔间的弦长允许偏差为±0.6mm；任意两螺栓孔间弦长偏差为±1mm。金属零件的非配合尺寸公差等级，加工面按GB1804IT14；非加工面按IT16.5.标记示例
公称直径D.V=200mm的耐酸酚醛塑料制伸缩节，其标记符号为：伸缩节DN200HG/T2129.27--91
附加说明：
HG/T2129.27
本标准由中国化工装备总公司提出。本标准由全国非金属化工设备标准化技术委员会归口。本标准由成都化工研究设计院负责起草，本标准主要起草人何家柄、何进。91
