【化工行业标准(HG)】 耐酸酚醛塑料制化工设备零部件 凸缘式直角等径四通

适用范围
中华人民共和国化工行业标准
耐酸酚醛塑料制化工设备零部件凸缘式直角等径四通
HG/T2129.22-91
本标准适用于许用温度为-30℃～130许用压力按下表规定的耐酸酚醛塑料制凸缘式直角等径四通。
2引用标准
HG/T2128耐酸酚避塑科制化工设备、管子及管件技术条件3型式、基本尺寸bzxz.net

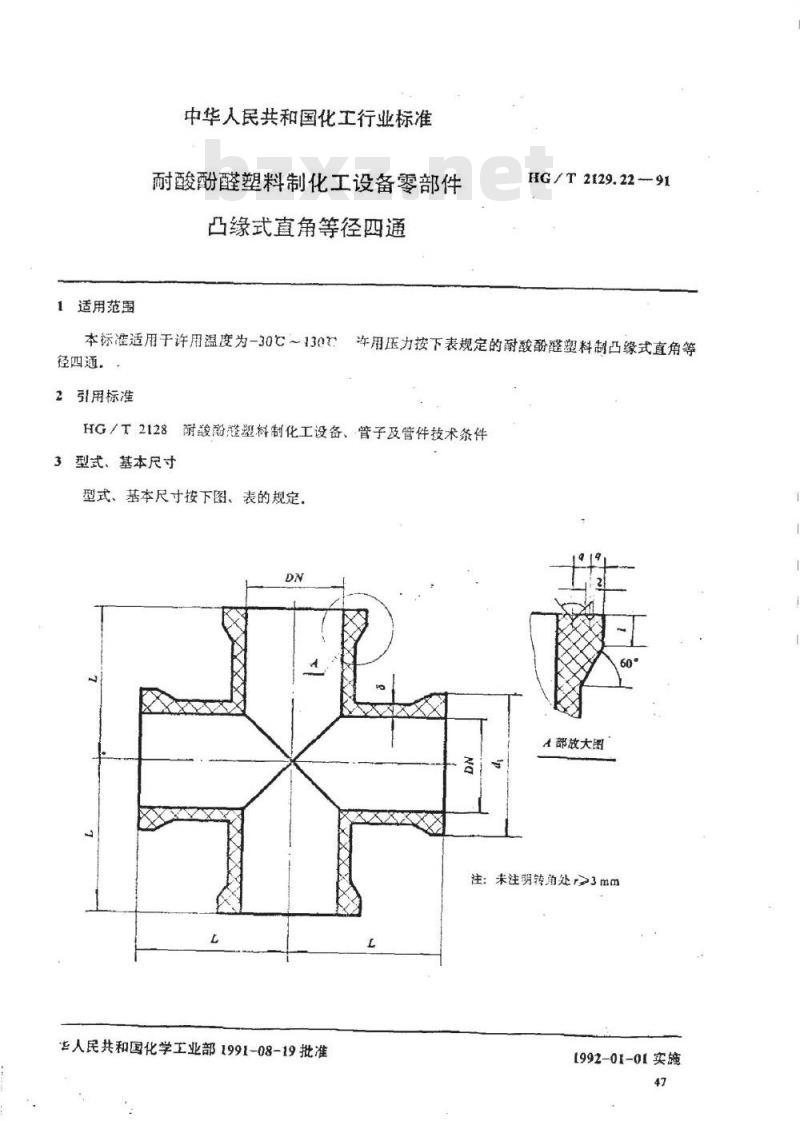

型式、基本尺寸按下图、表的规定，A部放大图
注：未注明转角处r>3mm
华人民共和国化学工业部1991-08-19批准[992-01-01实施

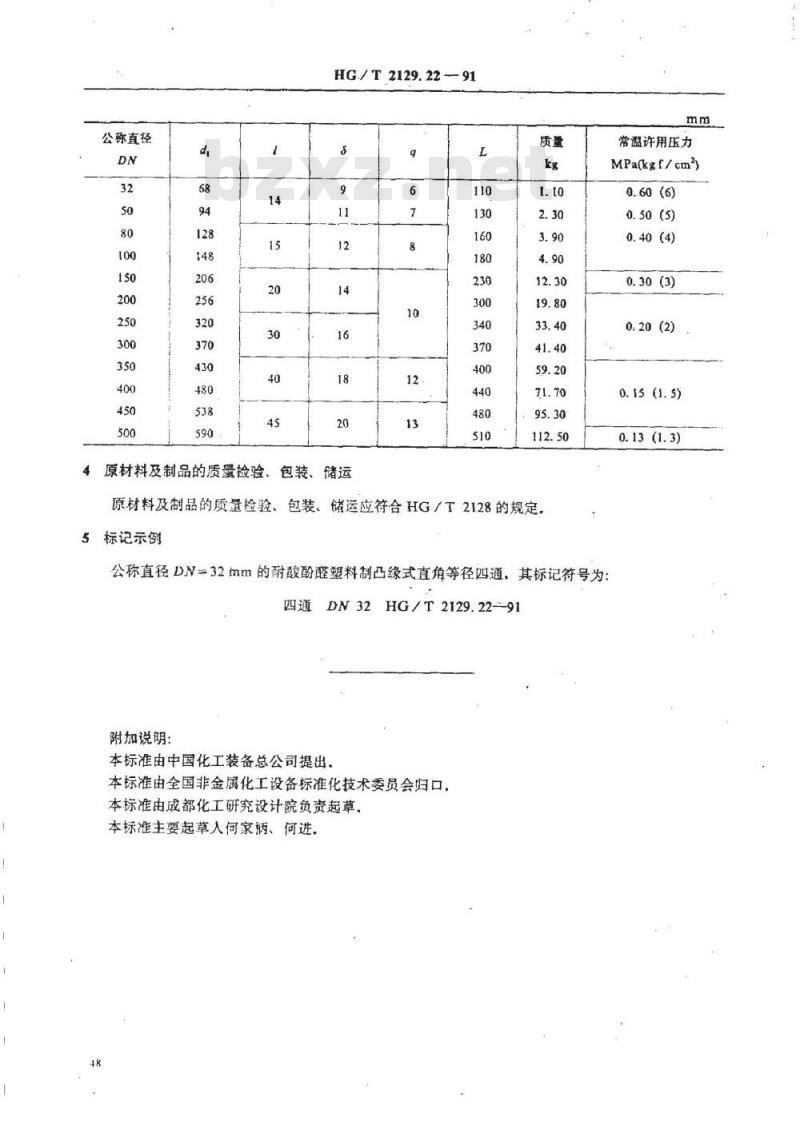

公称直径
HG/T2129.22—91
原材料及制品的质量检验、包装、储运6
原材料及制品的质量检验、包装、储运应符合HG/T2128的规定，
5标记示例
常温许用压力
MPa(kgf/cm*)
0.15 (1. 5)
0.13 (1.3)
公称直径DN=32mm的耐酸酚醛塑料制凸缘式直角等径四通，其标记符号为四通DN32HG/T2129.22-91
附加说明：
本标准由中国化工装备总公司提出、本标准由全国非金属化工设备标准化技术委员会归口，本标准由成都化工研究设计院负资起草本标准主要起草人何家柄、何进。
