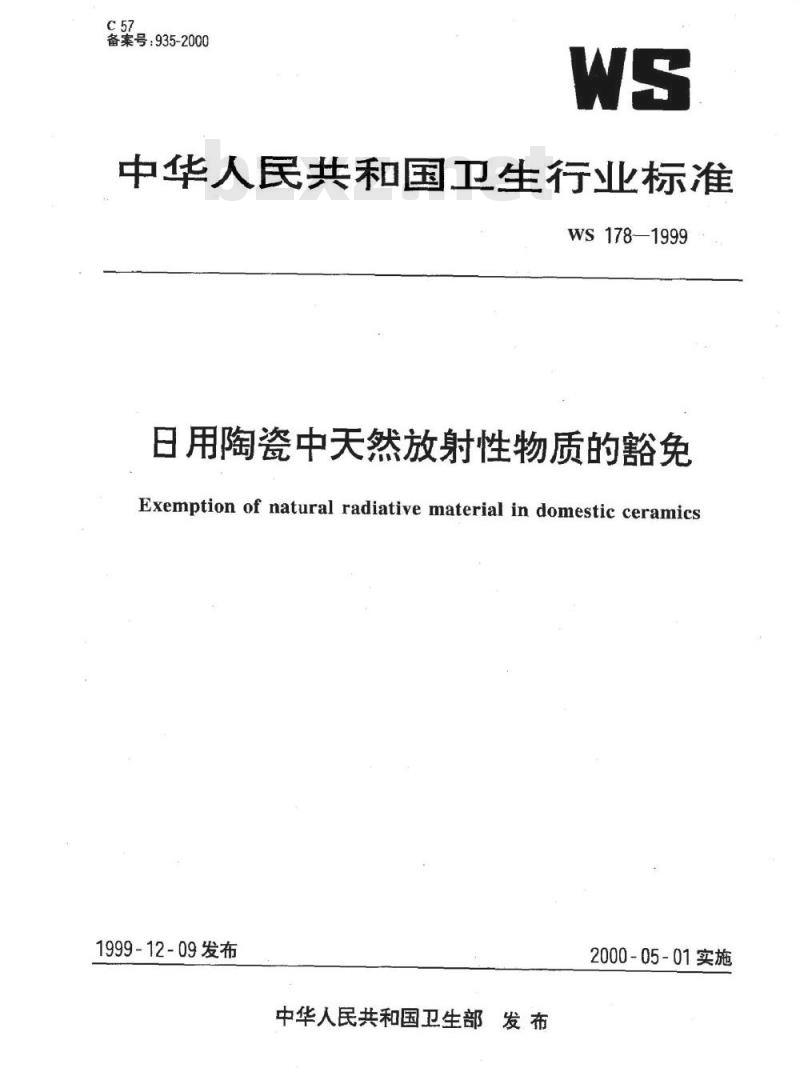

【卫生行业标准(WS)】 日用陶瓷中天然放射性物质的豁免

备案号：935-2000
中华人民共和国卫生行业标准
WS178—1999
日用陶瓷中天然放射性物质的豁免Exemption of natural radiative material in domestic ceramics1999-12-09发布
中华人民共和国卫生部发布
2000-05-01实施
WS178-1999

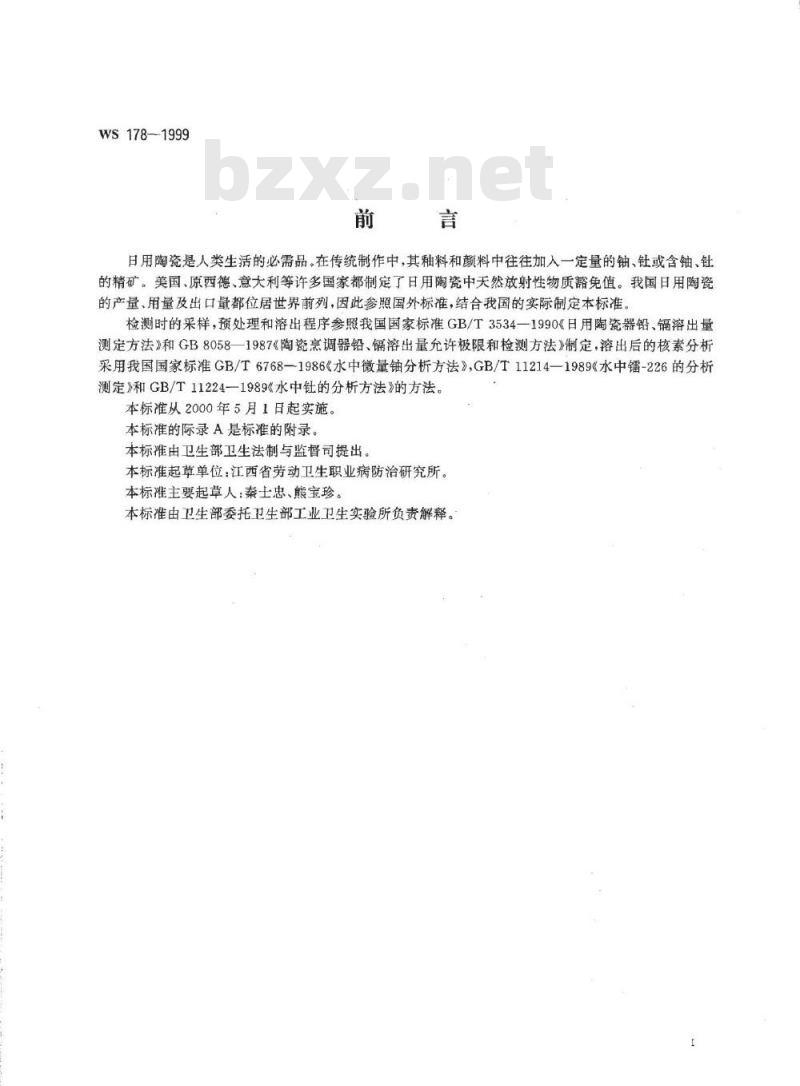

日用陶瓷是人类生活的必需品。在传统制作中，其釉料和颜料中往往加入一定量的铀、针或含轴、针的精矿。美国、原西德、意大利等许多国家都制定了日用陶瓷中天然放射性物质豁免值。我国日用陶瓷的产量、用量及出口量都位居世界前列，因此参照国外标准，结合我国的实际制定本标准检测时的采样，预处理和溶出程序参照我国国家标准GB/T3534—1990《日用陶瓷器铅、锯溶出量测定方法》和GB8058—1987《陶瓷烹调器铅、溶出量允许极限和检测方法》制定，溶出后的核素分析采用我国国家标准GB/T6768—1986《水中微量铀分析方法》，GB/T11214—1989《水中镭-226的分析测定》和GB/T11224—1989《水中针的分析方法》的方法。本标准从2000年5月1日起实施。本标准的际录A是标准的附录。
本标摊由卫生部卫生法制与监督司提出。本标准起草单位：江西省劳动卫生职业病防治研究所。本标准主要起草人：秦士忠、熊宝珍本标准由卫生部委托卫生部工业卫生实验所负责解释。中华人民共和国卫生行业标准
日用陶瓷中天然放射性物质的豁免Exemption of natural radiative material in domestic ceramics1范围
本标准规定了日用陶瓷中天然放射性物质的豁免控制水平。WS178-1999
本标准适用于与饮用水和食物接触的日用陶瓷器血、烹调器等产品，不适用于文具和美术陈列陶瓷制品。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3534—1990日用陶瓷器铅、镉溶出量测定方法GB/T6768—1986水中微量铀分析方法GB8058--1987陶瓷烹调器铅、镐溶出量允许极限和检测方法GB/T11214—1989水中镭-226的分析测定GB/T11224—1989水中针的分析方法3定义
本标准采用下列定义。
3.1日用陶瓷domesticceramicsceramicsfordailyuse供日常生活使用的各类陶瓷器Ⅲ如餐具、茶具、咖啡具、酒具和容具：耐热烹饪具如砂锅、汽锅、“茶煲”、火锅及炒锅、炳器等。
3.2釉料glazematerial,釉glaze经加工精制后用作釉面的物料称为釉料；将釉料上在陶瓷制品表面，经高温烧制后融着在陶瓷制品表面的类玻璃层称釉。
3.3釉上彩overglazedecoration用釉上颜料或由它所制成的贴花纸及其他装饰材料，在制品釉面上进行彩饰，经.900℃以下温度烤烧而成的装饰方法。
3.4釉下彩underglazedecoration用釉下颜料或由它所制成的贴花纸，在精坏、素烧坏、釉坏的表面进行彩饰，再覆盖一层釉，经高温烤烧而制成的装饰方法。
3.5天然放射性物质naturalradiativematerial在本标准中系指天然铀、针以及含铀量大于0.05%(重量)的矿石。3.6豁免控制水平controllevelforexemption在本标准中系指有关天然放射性物质符合此控制水平要求时，可以依法免除管理中华人民共和国卫生部1999-12-09批准2000-05-01实施
WS178--1999

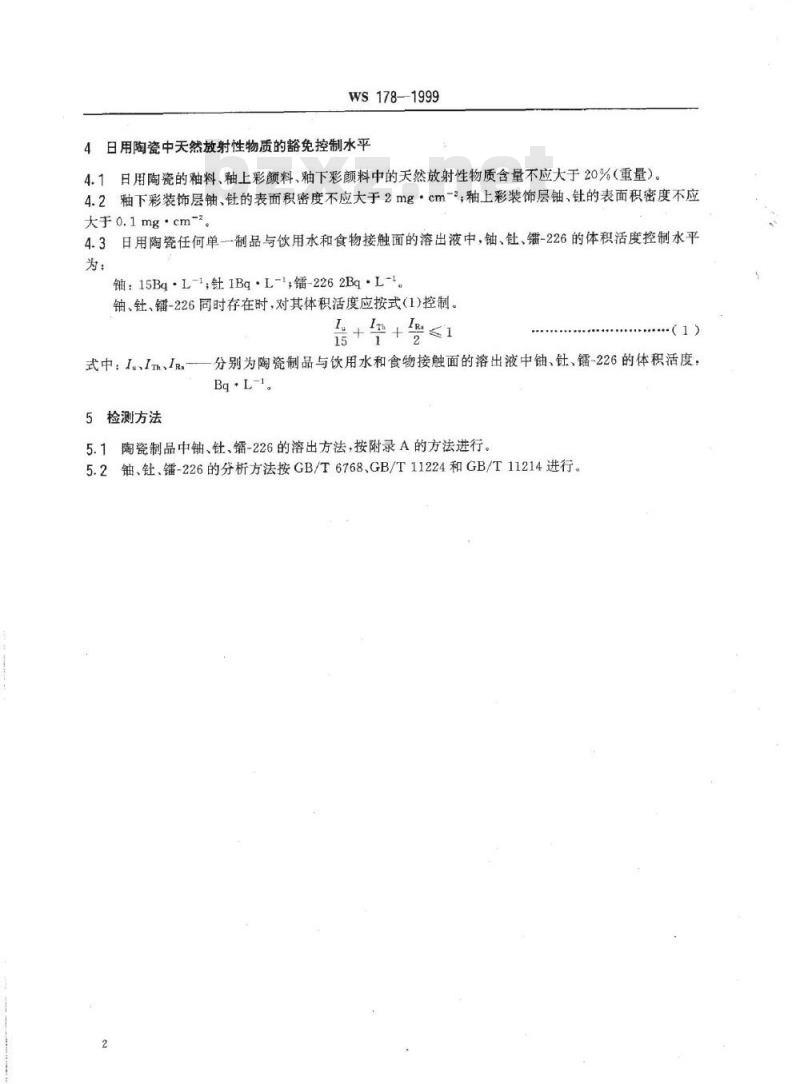

日用陶瓷中天然放射性物质的豁免控制水平4bzxZ.net
4.1日用陶瓷的釉料、釉上彩颜料、釉下彩颜料中的天然放射性物质含量不应大于20%（重量）。4.2釉下彩装饰层铀、钮的表面积密度不应大于2mg·cm-\，釉上彩装饰层铀、针的表面积密度不应大于0.1mg·cm-。
4.3日用陶瓷任何单一制品与饮用水和食物接触面的溶出液中，铀、针、镭-226的体积活度控制水平为：
铀：15Bg·L-1，针1Bg·L-镭-2262Bg·L-1铀、针、镭-226同时存在时，对其体积活度应按式(1)控制。++1
式中：I、1Th、IR-—分别为陶瓷制品与饮用水和食物接触面的溶出液中铀、针、镭-226的体积活度，Bq+ L-。
5检测方法
5.1陶瓷制品中铀、针、镭-226的溶出方法，按附录A的方法进行。5.2链、针、镭-226的分析方法按GB/T6768、GB/T11224和GB/T11214进行。A1试剂
WS178—1999

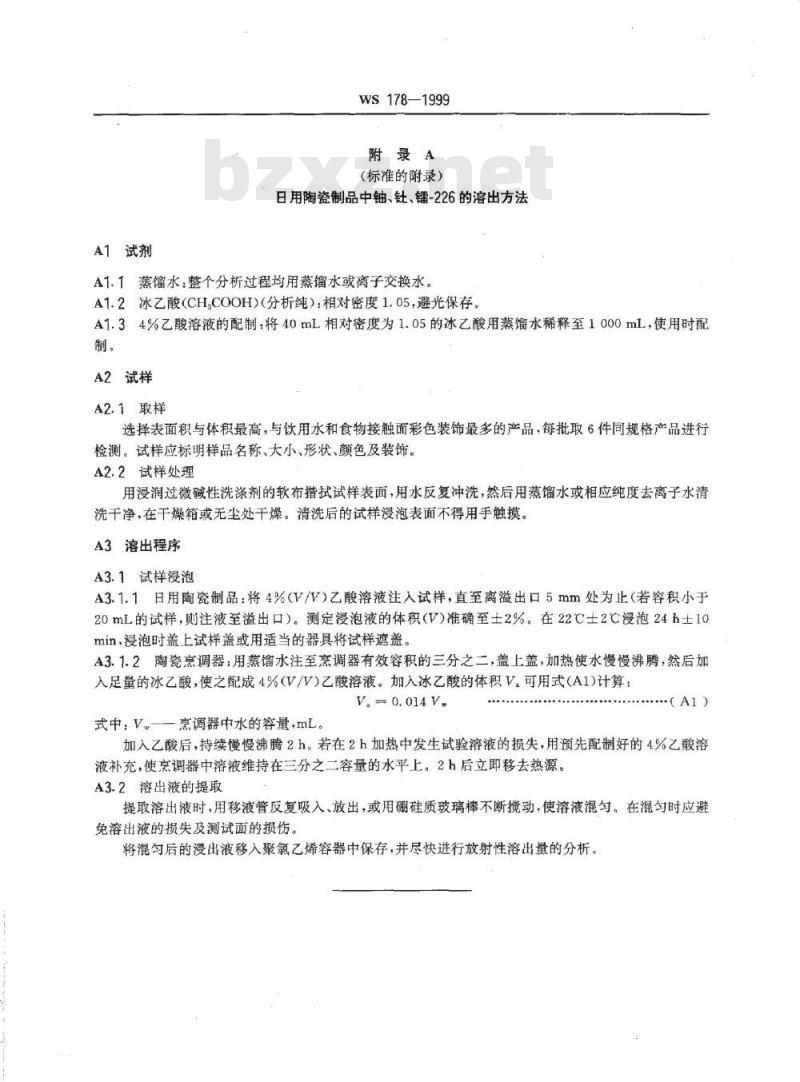

附录A
(标准的附录）
日用陶瓷制品中铀、针、镭-226的溶出方法A1.1蒸馏水：整个分析过程均用蒸馏水或离子交换水。A1.2冰乙酸（CHCOOH)（分析纯）：相对密度1.05，避光保存。A1.34%乙酸溶液的配制：将40mL相对密度为1.05的冰乙酸用蒸馏水稀释至1000mL，使用时配制。
A2试样
A2.1取样
选择表面积与体积最高，与饮用水和食物接触面彩色装饰最多的产品，每批取6件同规格产品进行检测。试样应标明样品名称、大小、形状、颜色及装饰。A2.2试样处理
用浸润过微碱性洗涤剂的软布指拭试样表面，用水反复冲洗，然后用蒸馅水或相应纯度去离子水清洗干净，在干燥箱或无尘处干燥。清洗后的试样浸泡表面不得用手触摸。A3溶出程序
A3.1试样浸泡
A3.1.1日用陶瓷制品：将4%（V/V）乙酸溶液注入试样，直至离溢出口5mm处为止（若容积小于20mL的试样，则注液至溢出口）。测定浸泡液的体积（V）准确至土2%。在22℃士2℃浸泡24h士10min，浸泡时盖上试样盖或用适当的器具将试样遮盖。A3.1.2陶瓷烹调器：用蒸馏水注至烹调器有效容积的三分之二，盖上盖，加热使水慢慢沸腾，然后加入足量的冰乙酸，使之配成4%（V/V）乙酸溶液。加入冰乙酸的体积V，可用式（A1)计算：V, - 0. 014 V.
式中：V、——烹调器中水的容量，mL。A1
加入乙酸后，持续慢慢沸腾2h。若在2h加热中发生试验溶液的损失，用预先配制好的4%乙酸溶液补充，使烹调器中溶液维持在三分之二容量的水平上。2h后立即移去热源。A3.2溶出液的提取
提取溶出液时，用移液管反复吸入、放出，或用硼硅质玻璃棒不断搅动，使溶液混匀。在混匀时应避免溶出液的损失及测试面的损伤。将混匀后的浸出液移入聚氯乙烯容器中保存，并尽快进行放射性溶出量的分析。中华人民共和国卫生
行业标准
日用陶瓷中天然放射性物质的豁免wS178-1999
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2
字数6千字
2000年6月第一版2000年6月第一次印刷印数1-800
书号：155066·2-12913
标目409-49
6661-827
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
