【卫生行业标准(WS)】 牙瓷中天然铀的豁免

备案号：934—2000
中华人民共和国卫生行业标准
WS 177-1999
牙瓷中天然铀的豁免bZxz.net
Exemption of natural uranium content in dental porcelains1999-12-09发布
中华人民共和国卫生部发布
2000-05-01实施
WS177-1999

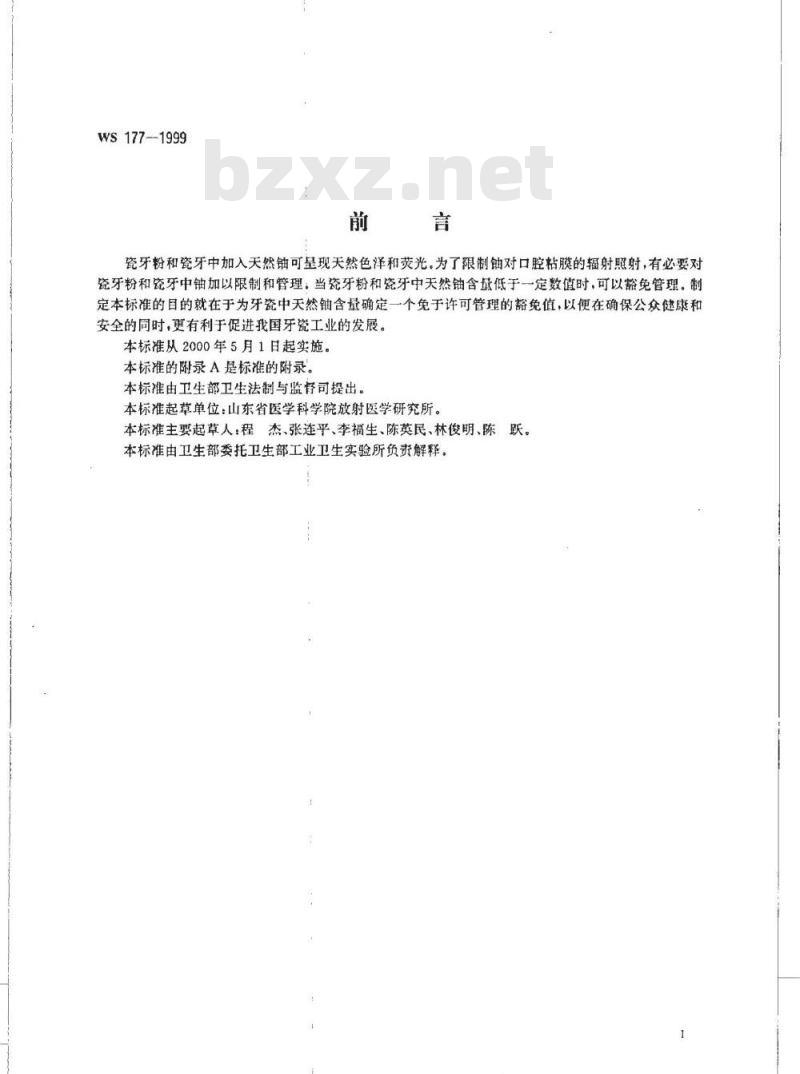

瓷牙粉和瓷牙中加入天然铀可呈现天然色泽和荧光，为了限制钳对口腔粘膜的辐射照射，有必要对瓷牙粉和瓷牙中加以限制和管理：当瓷牙粉和瓷牙中天然铀含量低于一定数值时，可以豁免管理。制定本标准的目的就在于为牙瓷中天然铀含量确定一个免于许可管理的豁免值，以便在确保公众健康和安全的同时，更有利于促进我国牙瓷工业的发展。本标准从2000年5月1日起实施。本标准的附录A是标准的附录。
本标准由卫生部卫生法制与监督司提出。本标准起草单位：山东省医学科学院放射医学研究所。本标准主要起草人：程杰、张连平、李福生、陈英民、林俊明、陈跃。本标准由卫生部委托卫生部工业卫生实验所负责解释。范围

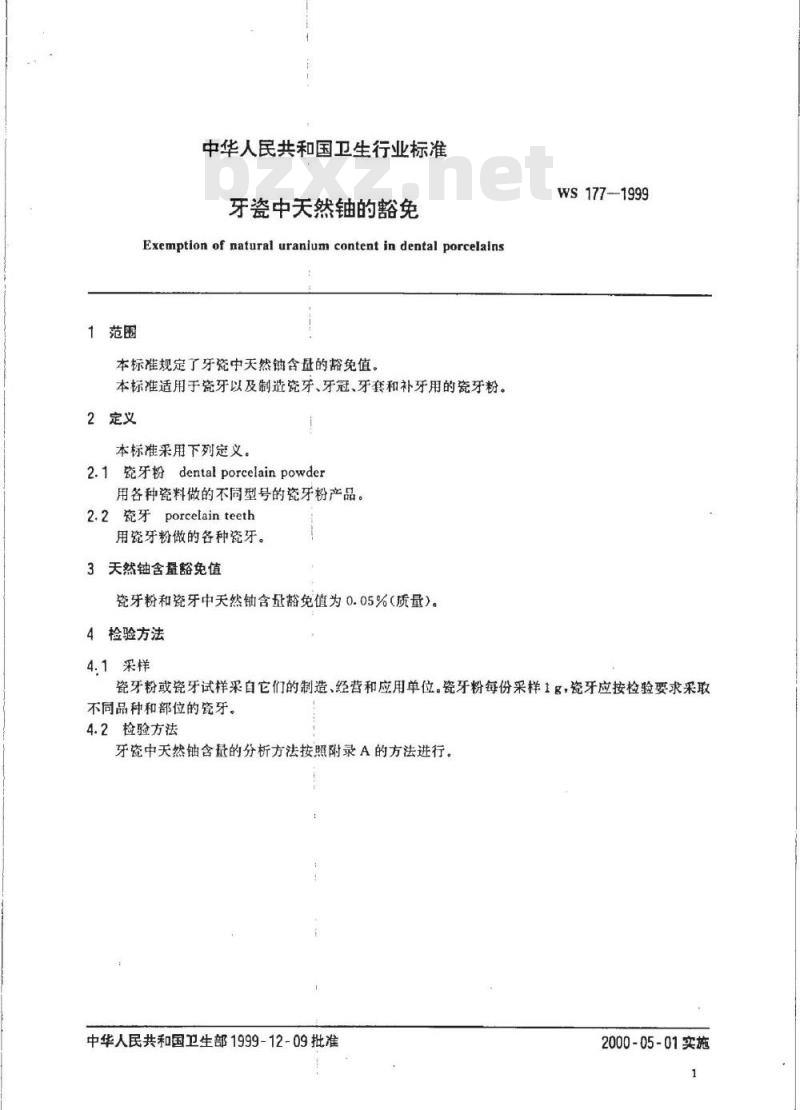

中华人民共和国卫生行业标准
牙瓷中天然铀的豁免
Exemption of natural uranium content in dental porcelalns本标准规定了牙瓷中天然铀含量的豁免值。本标准适用于瓷牙以及制造瓷牙、牙冠、牙套和补牙用的瓷牙粉。2定义
本标准采用下列定义。
2.1瓷牙粉dentalporcelainpowder用各种瓷料做的不同型号的瓷牙粉产品。2.2瓷牙porcelainteeth
用瓷牙粉做的各种瓷牙。
3天然铀含量豁免值
瓷牙粉和瓷牙中天然铀含量豁免值为0.05%（质量）。4检验方法
4.1采样
WS177-1999
瓷牙粉或瓷牙试样采自它们的制造、经营和应用单位。瓷牙粉每份采样1，瓷牙应按检验要求采取不同品种和部位的瓷牙。
4.2检验方法
牙瓷中天然铀含最的分析方法按照附录A的方法进行。中华人民共和国卫生部1999-12-09批准2000-05-01实施

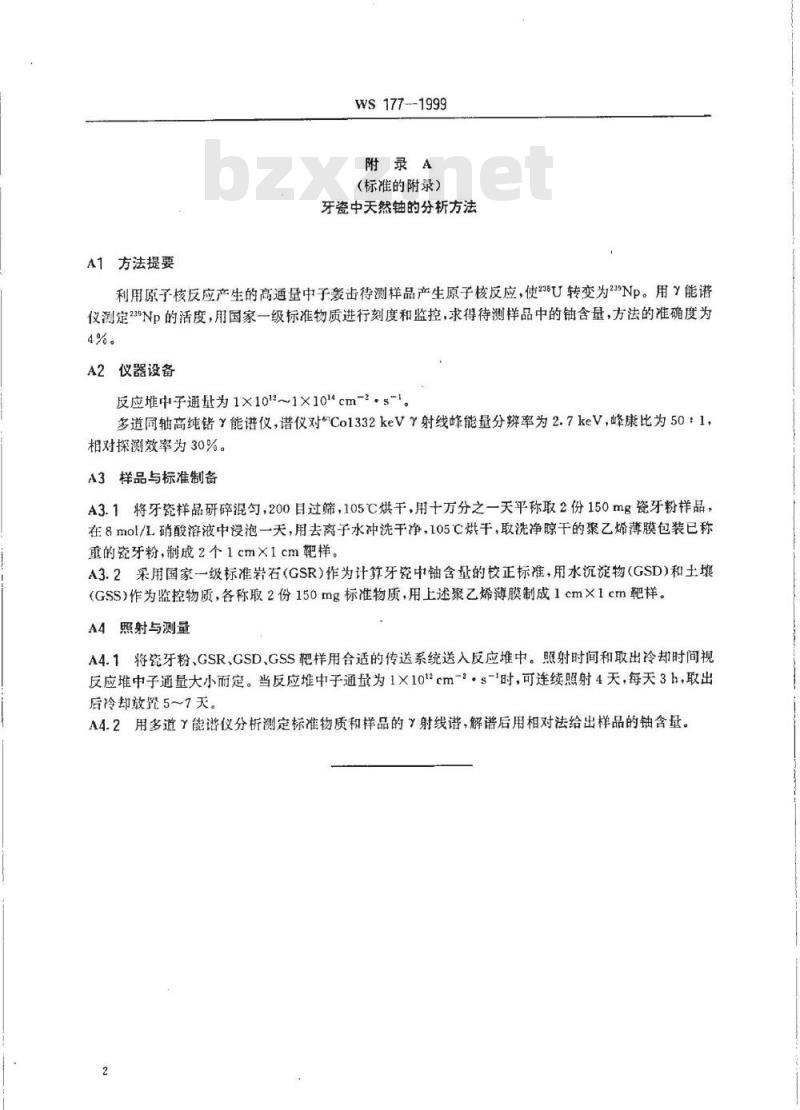

A1方法提要
WS177--1999
附录A
（标准的附录）
牙瓷中天然铀的分析方法
利用原子核反应产生的高通量中于轰击待测样品产生原子核反应，使238U转变为239Np。用能谱仪测定23\Np的活度，用国家一级标准物质进行刻度和监控，求得待测样品中的铀含量，方法的准确度为4%。
A2仪器设备
反应堆中子通量为1×101~1×1014cm-2·s多道同轴高纯锗能谱仪，谱仪对Co1332keV射线峰能量分辨率为2.7keV，峰康比为50：1相对探测效率为30%。
A3样品与标准制备
A3.1将牙瓷样品研碎混勾，200目过筛，105C烘干，用十万分之一天平称取2份150mg瓷牙粉样品，在8mol/L硝酸溶液中浸泡一天，用去离子水冲洗干净，105℃烘干，取洗净晾干的聚乙烯薄膜包装已称重的瓷牙粉，制成2个1cm×1cm靶样。A3.2采用国家一级标准岩石（GSR）作为计算牙瓷中铀含量的校正标准，用水沉淀物（GSD）和土壤(GSS）作为监控物质，各称取2份150mg标准物质，用上述聚乙烯薄膜制成1cm×1cm靶样。A4照射与测量
A4.1将瓷牙粉、GSR、GSD、GSS靶样用合适的传送系统送入反应堆中。照射时间和取出冷却时间视反应堆中子通量大小而定。当反应堆中子通量为1×10cm-2.s-时，可连续照射4天，每天3h，取出后冷却放置5～7天。
A4.2用多道丫能谱仪分析测定标准物质和样品的射线谱，解谱后用相对法给出样品的铀含量。2
中华人民共和国卫生
行业标准
牙瓷中天然铀的豁免
WS177—1999
中国标出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数4千字2000年5月第一版2000年5月第一次印刷印数1-1000
标目407—33
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
