【电子行业标准(SJ)】 医用Ｘ射线图像增强器电视系统性能参数及测量方法

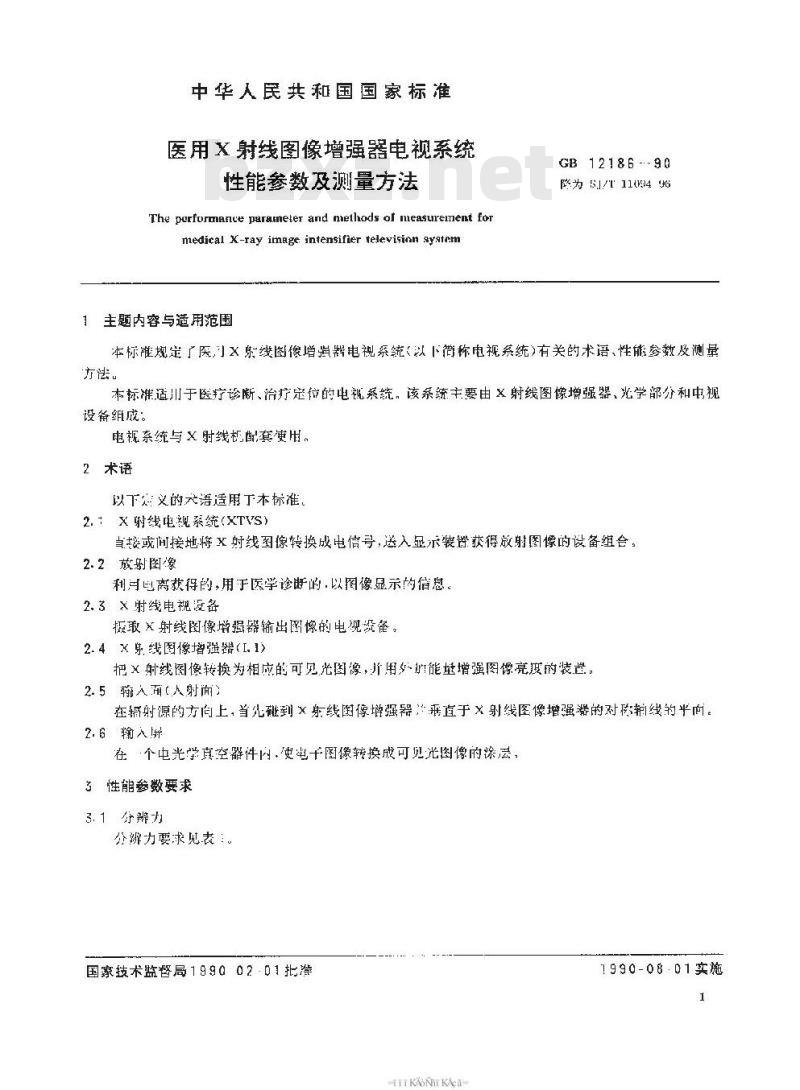

中华人民共和国国家标准
医用X射线图像增强器电视系统
性能参数及测量方法
The purformnce parameter and methods of measurement formedical X-ray image intensifier televisian syatem1主题内容与道用范围
GB 12186 ---90
降为 SJ/T 11094 9G
本标准规定了医，×射线图像增尚器电视系统（以下简称电视系统）有关的术语、性能参数及测量方法
本标准适川于医疗诊断、治疗定位的电系统。该系统主要由X射线图像增强器、光学部分和中视设备组成：
电视系统与X射线相配套使用，
2术语
以下定义的语适用于本标准,
2.：X射线电视系统(XTVS)
当接或间接地将X射线图像转换成电信号，送入显示装贷获得放射图像的设备组合。2.2放射图像
利月电离获得的，用于医学诊谢的.以图像显示的信息。2.3X射线电视发备
摄取×射线图像增强器输出图像的电现没备。2.4X身线图像增强器（I.1)
把×射线图像转换为相应的可见光图像，并用们能量增强图像亮度的装者，2.5输人（人射面）
在辑射源的方向上，首先碰到×乐线函像增强器乘直于×射线图像增强器的对移辑线的平向。2. 6输人
在·个电光学真空器件内，使电十图像转换成可见光图像的徐层，3性能参数要求

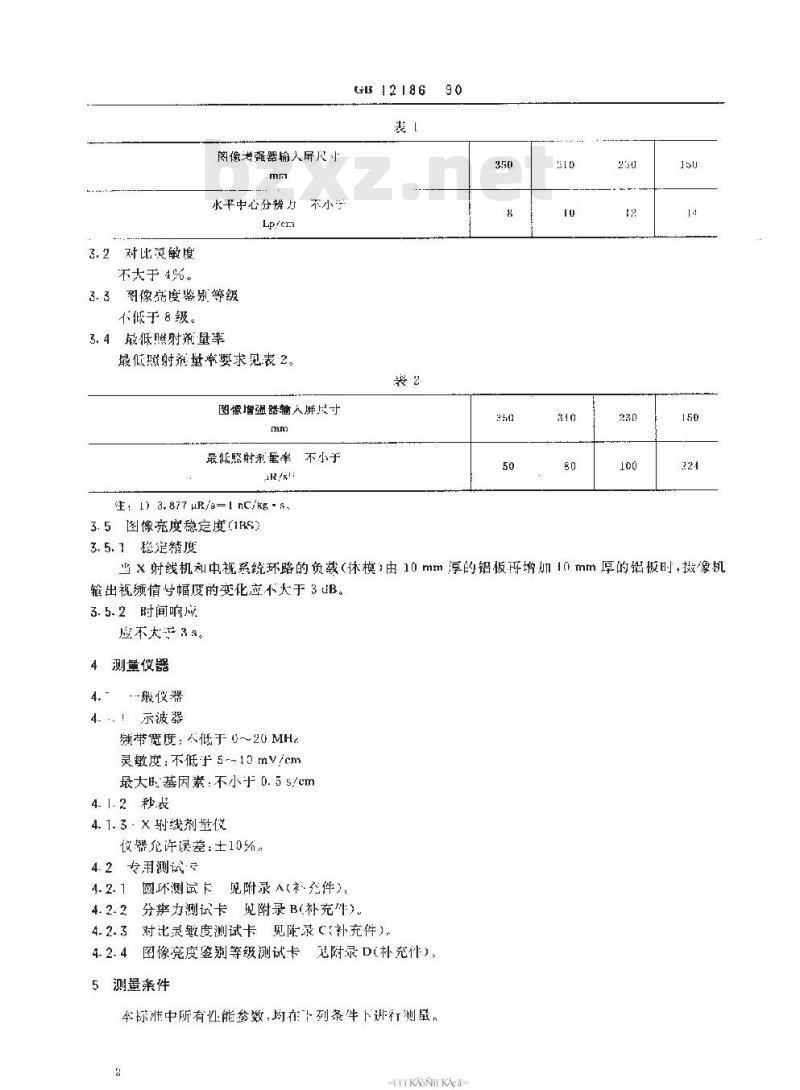

3.1分辨力
分辨力要求见表：。
国家技术监督局199002·01批准TTY KAONT KAca
1990-08.01实施
3.2对比灵敏度
不太于 4%。
图像增强器输人屏尺小
水平中心分辨片不小
Lp/era
3.3图像病度鉴别等级
不低于8级。
3.4最低照射剂量率
最低照射剂基率要求见表2
图像增强器输入屏尺寸
最照射剂星率：不小于
注: 1) 3.877 μR/s-1 nC/kg -f.3.5图像亮度稳定度（1RS)
3.5.1慈定精度
G12186
当×射线机礼中视系统环路的负载（休模）由10mm淳的铝板再增如10mm罩厚的错极时，技象机输出视领信变幅度的变化应不大于3B。3.5.2时间响应
应不大近35。
4测量仪器
般仪器
4-.！示波器
带宽度：入低于0~20MHz
灵敏度：不低十5-~13mV/cm
最大时基因素:不小于 0. 5 s/cm4.1.2秒丧
4.1.3·×别线剂量仪
器允许误差：士10%，
4. 2专用测试
4.2.1圆环测试下见附录A(衫件）。分辨力测试卡见附录B(补充件)
4.2.3对比录度测试卡见降录C(补充件)4.2.4图像亮度鉴别等级测试卡飞附录D（补充件）5测量条件
本标游中所有性能参数，均在让列条件下谢测鼠。TYY KAONT KAca

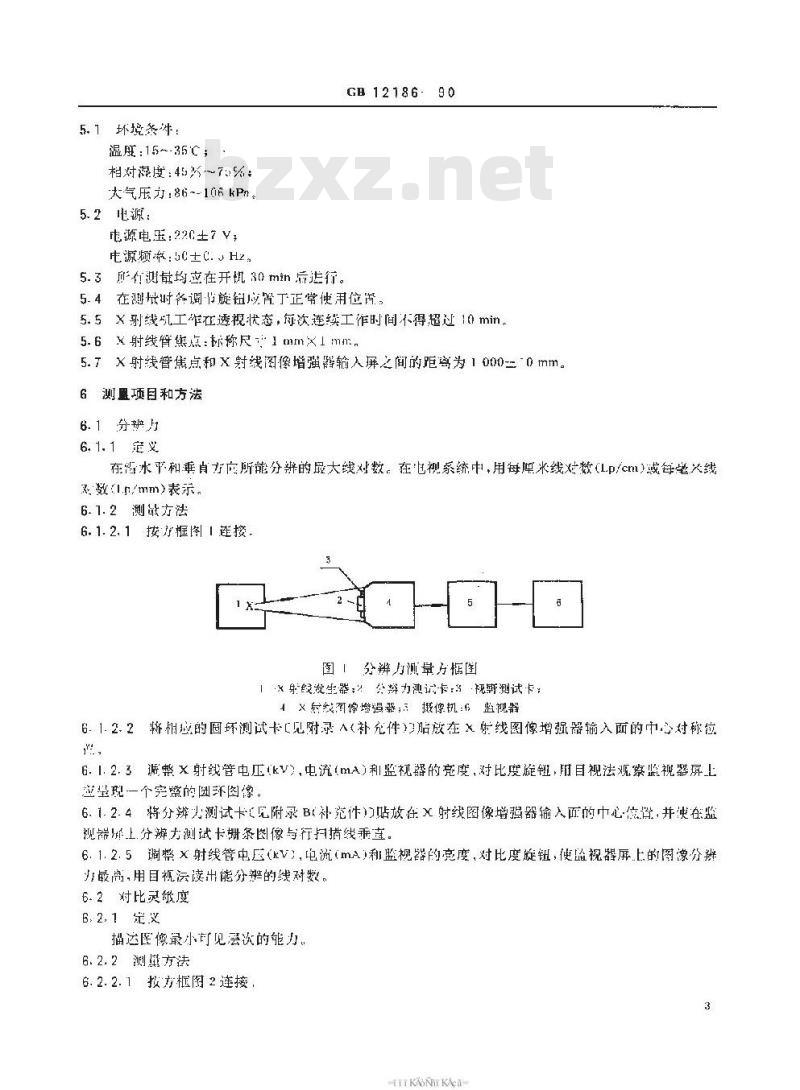

5.7坏境条牛：
温度:15~-35℃，
相对凝度：45～~75%
大气压力:86~-106 kP。
5.2电源：
电源电压：226±7V
电源(率：5C士C.Hz.
5.3所有测量均应在开30min后逆行GB 12186- 90
54在谢此时终调旋销使下正常使用位置5.5X射线工作在透视状态，每欲连续工作时间不得超过10min。5.6×射线臂焦点:标称尺1mm×lmm，5.7X射线管焦点和X射线图像增强馨输入屏之间的距离为1000=0 mm。6 测显项目和方法
6.1分铲厅
6. 1. 1 定义
在留水平和垂自方应所能分辨的最大线对数。在也视系统中，用每匣米线对数(Lp/cm)或每X线数(1.g/mm）表示。
6.1.2测方法
6.1.2.1按了框图1连接，
图「分辨力测量方图
1x射线发生器;公辨力沙识卡规軒测试卡：1×点线图像增强器摄像机:6监视器6-1.2.2将相应的圖环测试卡[见时录人（补充件胎放在×射线图像增强器输入面的中心对称位6.1.2.3谢整X射线管电压(kV),电流mA)和监枕器的亮度，对比度旋：所目视法观察监视器屏应量现一个完懿的圆环图像。
6.1.2.4将分辨测试卡[比附录B补究件刀站放在×射线图像增揭器输人而的中心使置,并使在监规器屏上分辨力测试卡栅条图像与行扫描线垂直6.1.2.5调整×射线管中压(kV）,电流(mA)和蓝视器的亮度，对比度旋钮，便脸视器屏.L的图像分辨力最高,用目视法读出能分辨的线对数。6.2对比灵微度
B.2,1 是义
描运医像最小可见丢次的能力
6. 2. 2测巢方法
6.2.2.1按方框图2连接
TYY KAONY KAca
GE 12186—90

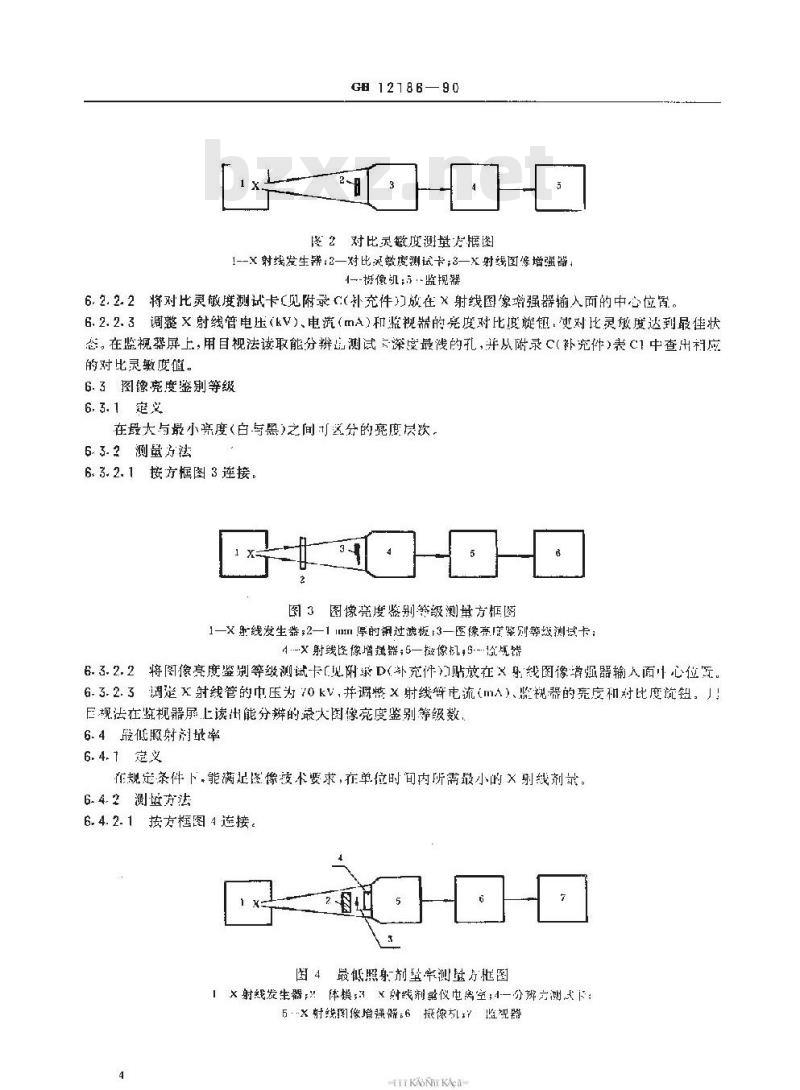

图2对比灵敏度谢量与握图
1--X射线发生器：2—对比退敏度测试卡;8—X射线图像增强器；1--据像机;·-监规器
6.2.2.2将对比灵敏度测试卡见附录C(补充件力放在×射线图象增强器输人面的中心位置6. 2. 2. 3调整X射线管电压(kV)、电流(mA)和监视器的亮度对比度旋钮,重对比灵敏度达到最佳状态。在监视器屏上，用目视法读取能分辨出测试卡深度最浅的孔，并从附录C(补充件)表C1中查出相应的对比灵敷度值。
6. 3图像亮度鉴别等级
6. 3. 1 定义
在最大与最小亮度(白与黑)之间可区分的亮度尺次，6. 3-2测量法
6,3.2.1按方框图3连接。
图 3 图像亮度鉴别等级测量方框图1—X压线发生器;2—1 Imm 厚的钢过激板:3—图像亮降鉴则等级测域卡;1-X射线怪像增摄器；5—摄像机，5-1个规器6.3.2.2将图像亮度鉴别等级测试-卡[见附录D(补充件)贴放在X线图像增器输人面十心位质。6.3.2.3调定X射线管的电压为70kV，并调憋X射线暂电流（mA)、整视帮的亮应和对比度资钮，J！匡现法在监视器尿上读出能分辨的最大图像亮度鉴别等级数，6.4最低照射剂量率
6. 4. 1 定义
在规定条件下，能满足降像技术要求，在单位时间内所需最小的×射线剂录。6.4.2测些方法
6.4.2.1按方框图4连接。
图4最低照射剂墅率测量方图
×射线发生器！体模;X射线剂量仪电离室;4一分辨方谢式下：5·X射线图豫增强：6摄像机Y监视器TYYKAONTKAca
GB 12186

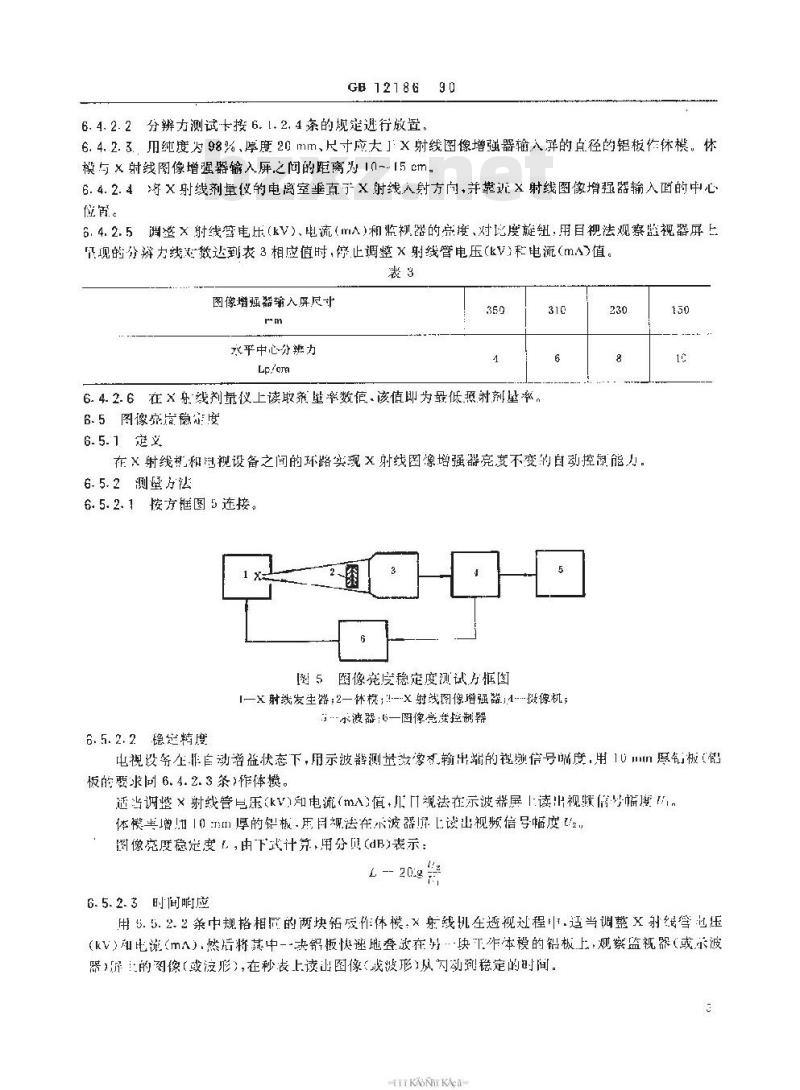

6.4.2.2分辨力测试卡按6.1.2.4条的现定进行放置。6.4.2.3.，用纯度为98%、厚度20mm、尺寸应大」×射线图像增强器输入屏的直径的铝板作休模，休模与×射线图像增强器输入屏之问的距离为10~15cm。6.4.2.4将×射线剂量仪的电离室垂直×射线人射方向，并靠近X射线图像增强器输入面的中心莅简。
6.4.2.5调整×射线管电压（kV)、电流(mA)和监机器的完度、对比度旋纽，用目视法观察监视器屏上现的分辩力线X数达到表3相应值时，停止调整X射线管电压（kV)和电流（mA)值。表3
图像增猛器输入屏尺寸
永平中心分熟力
6.4.2.6在X身线剂量仪上读取剂量率数信.该值即为最低照射剂量率，6.5图像定度稳定度
6. 5. 1 定义
在X射线和电视设备之问的环路实现×射线图像增强器亮度不变的自动控副能力。6.5.2测壁方法
6.5.2.1按方框图5连接。
图5图像尧稳定度测试方抵图
1—X射线发生器;2—体模,---×射线图像增强器;,1--摄像机，，示波器：6一图像影盘控制器
6.5.2.2稳定精度
电视设务生非自动增益状态下，用示波馨测量效家输出端的视额信号隔度，用10厚错极（铅板要求同6.4.2.3条>作体模。
适当调整×射线管自压（kV)知电流（mA）慎值，儿现法在示波幕屏1读出视频幅度所体模卡增Om厚的铝板-用目规法在示波器序读出视频信导幅度图像亮度稳定度，由下式计算，用分贝（dB)表示： - 0a
6.5.2.3时间明应
用.5.2.2条中规格相成的两块铅破作休模，×身线机在适视过程中.适当谢整×射线誉也压（kV）和比流（mA）然后将基中--决铝板快速地登放在丹：块下作准本模的铅板上，观察监视器（或示波器)解！的图像（或泣形），在秒表上读出图像（或波形)从为动到稳定的时间。TYYKAONTKAca
GB 12186 --90
圆环测试卡
【补充件
在厚度为5mm的铝板上刻线条深度为2mm、宽虑为1m的退，实阅的直径接表1的舰定，表A!
图像增强器摘入屏尺寸
圆拓测试卡直径
附录B
分辨力测试卡
（扑充件)
260±5
200--4
要求测试卡用高任不同吸收率的材粒制准，高吸收率的规条必须是或与其等效的材料制造，具度在0.1～0.05·mm之间，并且均勾，圳条长度至少为宽度的.0倍，高低吸收率的材之间的：比为1t2
栅条宽度 按下式计算;
武出：，—…每毫线对数
栅条宽度月允许误差：士10%。
附录℃
对比灵敏度测试卡
（补范件）
测试卡出20mm厚，纯度99%的翁板制作，铅极内存10个孔，其乳径均为6.5mm，孔深为0.3-~t.4mm.
双比灵敏度
对比灵敏度
0.70±0.C2
0. 95 + 0. 02
U. 83-- 0. 05
0. 40±0. 2
1. 30 3. 05
TYYKAONTKAca
. 50+ 0. 9
. E-: (. 0
1. 4028: 3
GB 12186--90
图C1对比灵嫩度测试卡
附录D
图像亮度鉴别等级测试卡
（补充件）
图像亮度鉴别等级测试-卡用20 mm厚,纯度为99%的铝拉料制作，图像凳度鉴别等级测试卡各阶梯吸收X射线剂量应是线性变他的，以0.1~-1吸收量与备阶梯厚度的关系由下式(D!)避行引弹：e
式中：！-…穿过物体片的X射线强度，fo
穿过物体前的×射线强度
--物体衰减系数(取X线管压岁 70 kV之)：物体厚度；
·白然对数的底。
TYYKAONTKAca
G 12186---90
测试卡得阶商度误差+13
图像身度鉴别等级试下示意图
附录E
X射线图像增强器技术要求
（参考件）
为了保证医玛×射线电视系统总技术指标的实现，对配套的×射线图像增强器提出以下技术要实，在×射线图像增强器国标制订后，以×射线图像踏强器国标为准，表E1X射线图像增强器技术要求
输人湃汉时
输人碗F尺于小小
输出异有效主径
转换系教大」
cd-m 3/mR +$-1.
20Lp/em时度（rF）大于bZxz.net
对比度
背混亮度 小于
注: 1) 3. 877 mR/n=1 μC/kg - s8
TYY KAONT KAca
- 5-- 0. .
GB 1218 6 --- 9 0
附录F
光学镜头技术要求
（参考作）
为了保让医用×射线电视系统总技术指标的实现，对配奕的光学镜头出以下要求。F1对生物镶的技术要求
1.1焦距（）值：志物镜的焦迅值随不同×射线图象增强器输出屏有效尺司租技像管所选用像面片守节有所不同，在我函镜头系列结构末完成之前、推以下优选率列。表F1
图像瑙强器赖入屏尺小
图像增强器精出爵尽时
主物镜焦距
像径尺寸
F1.2镜头的堂：不然-FF1.2。
Ft.3分辨力：
中心，500Lp/cm时：TF大产0%，边缘：400Lp/cm附，MTF大于40%。'FI.4
透过率：大185%。
目镜的技术要求
焦距值：33.5或50。
镜头的1值，不劣十F1.2。
F2.3分辨力：
中心：600Lp/cm时，M1F大50%：边缘，500Lp/cm时，MTF大于40呢F2.4透过率：大于85%
附加说明：
本标中成都电视设备厂、上游股疗器城厂负货起草，本标准主婴起草人程柏富、自文琪，跃先、钟永智、陈培成TTY KAONT KAca
