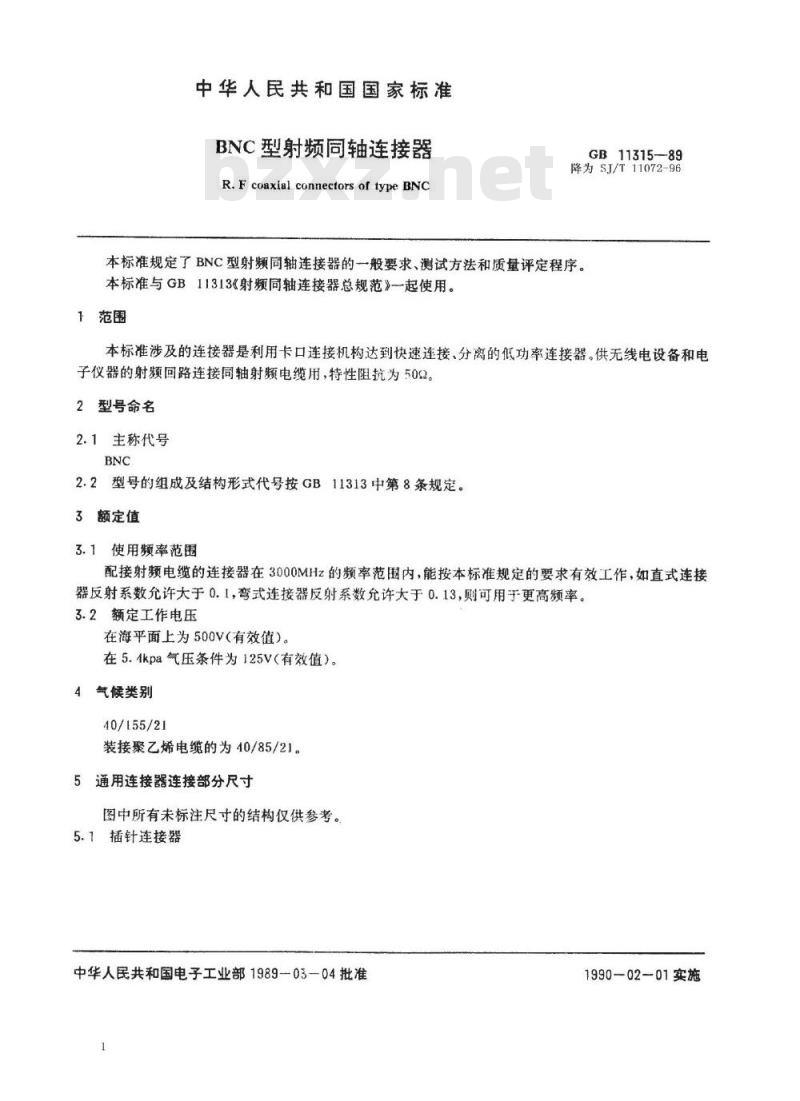

中华人民共和国国家标准
BNC型射频同轴连接器
R.Fcoaxial connectors of typeBNCGB11315-89
降为SJ/T11072-96
本标准规定了BNC型射频同轴连接器的一般要求、测试方法和质量评定程序。本标准与GB11313《射频同轴连接器总规范》一起使用。1范围
本标准涉及的连接器是利用卡口连接机构达到快速连接、分离的低功率连接器。供无线电设备和电子仪器的射频回路连接同轴射频电缆用，特性阻抗为502。2型号命名
2.1主称代号
2.2型号的组成及结构形式代号按GB11313中第8条规定。3额定值
3.1使用频率范围
配接射频电缆的连接器在3000MHz的频率范围内，能按本标准规定的要求有效工作，如直式连接器反射系数允许大于0.1，弯式连接器反射系数允许大于0.13，则可用于更高频率。3.2额定工作电压
在海平面上为500V（有效值）。在5.4kpa气压条件为125v（有效值）。4气候类别
40/155/21
装接聚乙烯电缆的为40/85/21。5通用连接器连接部分尺寸
图中所有未标注尺寸的结构仅供参考。5.1插针连接器
中华人民共和国电子工业部1989—03-04批准1
TTTKKAca
1990-02-01实施
GB11315—89

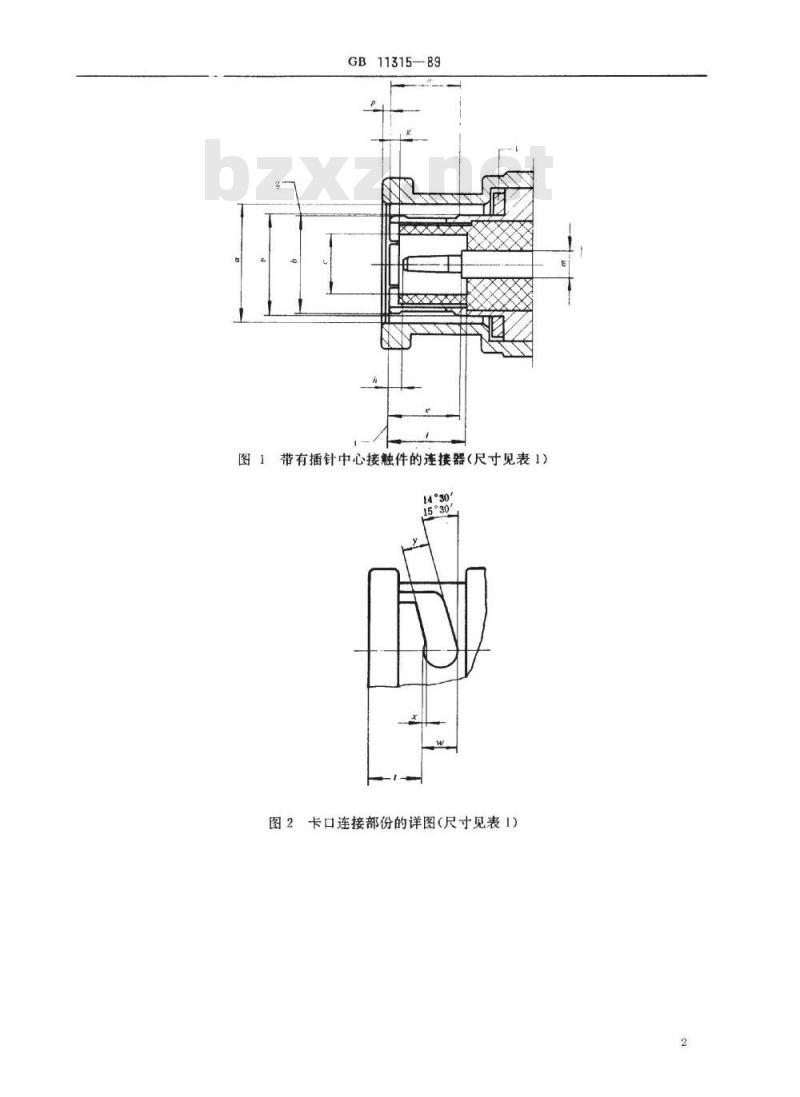

图1带有插针中心接触件的连接器（尺寸见表1）14°30
15°30
图2卡口连接部份的详图（尺寸见表1)YYKAONrKa
G31131589

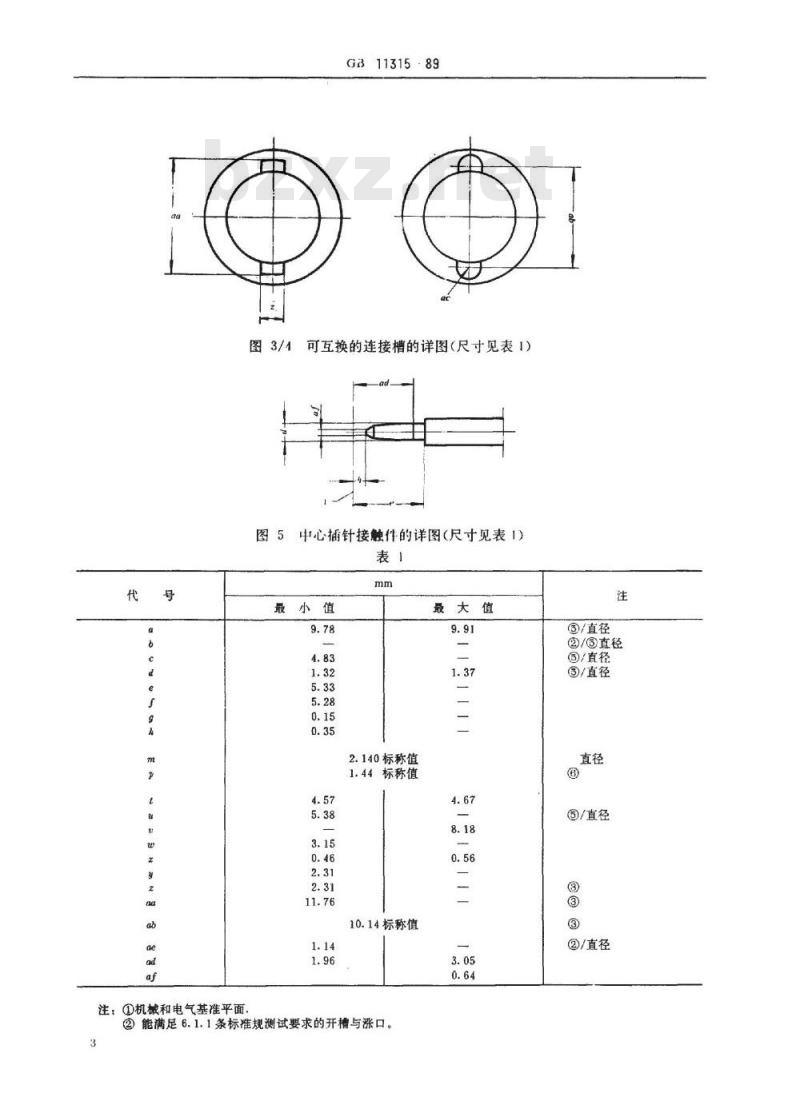

图3/1可互换的连接槽的详图（尺寸见表1）图5中心插针接触件的详图（尺寸见表1）表
最小值
2.140标称值
1.44标称值
10.14标称值
注：①机械和电气基准平面
②能满足6.1.1条标准规测试要求的开槽与涨口。3
最大值
YYKAONrKa
?/直径
②直径
?/直径
?/直径
?/直径
②/直径
③采用图3或图4均可。
④符合电气和环境性能要求的密封垫圈。GB11315—89
③应规测直径，以保证这些直径的每种结构当处以最大实体状态（MMC)时，应在个公共轴线上或能在一个公共轴线上。

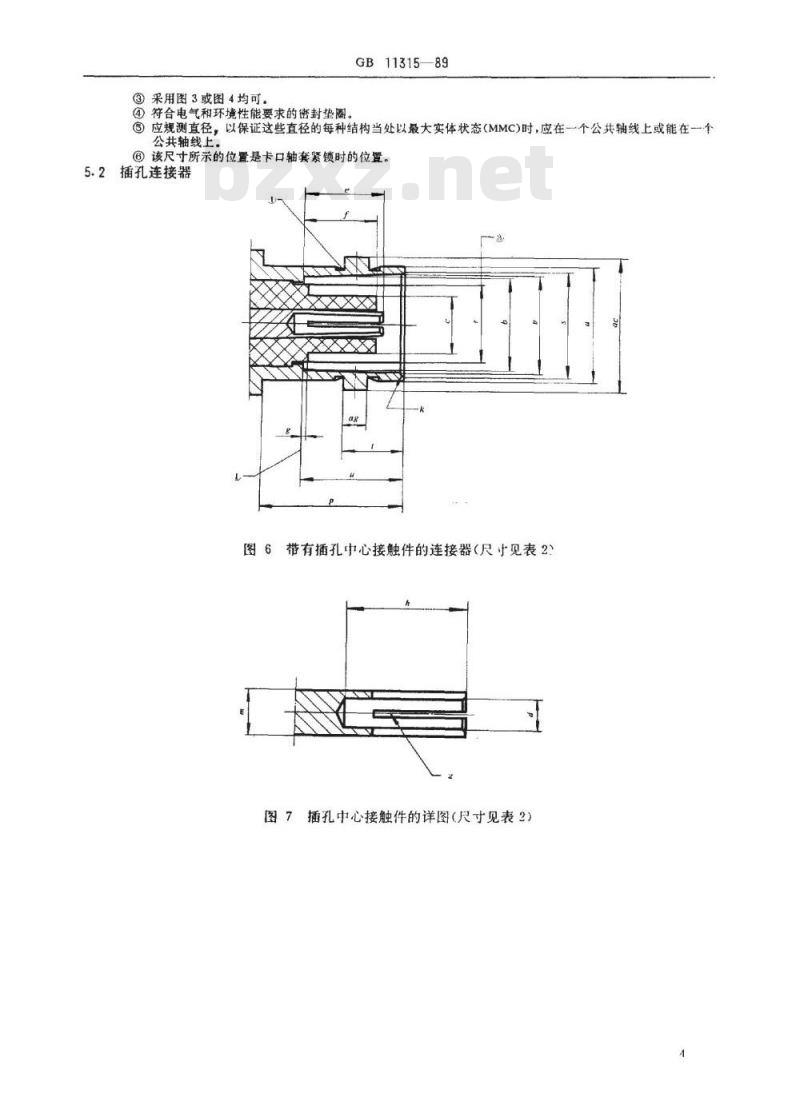

③该尺寸所示的位置是卡口轴套紧锁时的位置。5.2插孔连接器
图6带有插孔中心接触件的连接器（尺寸见表2）图7插孔中心接触件的详图（尺寸见表2)YYKAONrKa
注：①机械和电气的基准平面。最小值
②能满足6.1.2条要求的开槽与收口。③仅适用于介质伸出卡口基准面时。①卡钉之间下凹是允许的。
③倒角或倒圆。
GB11315—89
最大值
2.140标称值
/直径
/直径
/直径
②/③直径
/直径
?/直径
③应规测直径，以保证这些直径的每种结构当处以最大实体状态（MMC)时，应在一个公共轴线上或能在个公共轴线上，
6标准规和标准试验连接器
6.1标准规

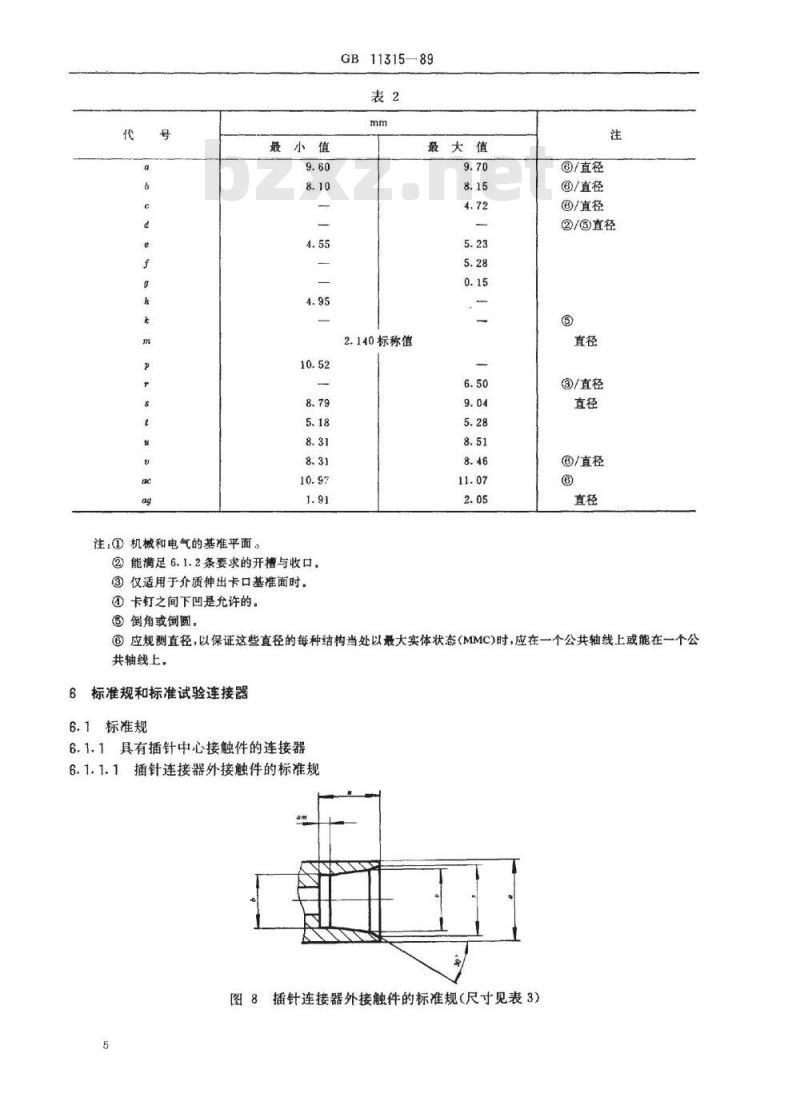

6.1.1具有插针中心接触件的连接器6.1.1.1插针连接器外接触件的标准规图8插针连接器外接触件的标准规（尺寸见表3)5
YYKAONTKa
标准规A
（稳定尺寸用）
最小值
GB1131589
最大值
8.79标称值
4标称值
材料：钢抛光，表面粗糙度R,=0.4μmmx6.1.1.2试验顺序
标准规B
（测量外接触件保持力用）
标准规的质量225士5g
最小值
最大值
8.79标称值
4标称值
把标准规A推入连接器外接触件一次，这是一次稳定尺寸的操作，而且只有在绝缘体从连接器取出后进行。
然后，把标准规B推入外接触件处于向下垂直位置，此时应保持住标准规。这个试验也可在不取出绝缘体的连接器上进行。6.1.2具有插孔中心接触件的连接器6.1.2.1插孔中心接触件标准规插针图9插孔接触件标准规插针（尺寸见表4）表4
标准规
（稳定尺寸用）
最小值
材料：钢，抛光，表面粗糙度：R，=0.4umea6.1.2.2
试验顺序
最大值
标准规DbzxZ.net
（测量内接触件保持力用）
标准规质量57士1g
最小值
最大值
用标准规插针C插入插孔接触件一次，插入深度至少3.17mm。这是一次稳定尺寸的操作，而且只6
YYKAONTKAa
有在绝缘体从连接器取出后进行。GB11315-89
然后，用标准规插针D插入插孔接触件处于向下垂直位置，此时应保持住标准规，这个试验也可在不取出绝缘体的连接器上进行。6.2插针连接器的啮合力或分离力6.2.1外接触件标准规，连接机构和插合面尺寸图10试验标准规尺寸（见表5）
最小值
最大值
应按图10所示制造连接器用的试验标准规（钢制标准规插合件）其表面粗糙度应优于0.4μm，插针连接器与试验标准规啮合或分离所需的纵向力不应超过20N，插针连接器与试验标准规卡口，锁紧啮合或分离所需的转矩不应超过0.25N·m。6.3、标准试验连接器
标准试验连接器主要用于按GB11313中14.1条测量反射系数时，与测量设备的转接。6.3.1带有插针接触件的标准试验连接器7
YYKNiKAa
GB11315—89
图11连接器尺寸（见表6）
图12中心插针接触件尺（见表6）YYKAONYKCa
最小值
GB11315—89
5.16标称值
卡口锁紧装置的尺寸，见第5.1条中图2、3和4。最大值
?/直径
②/直径
②/直径
注：①机械和电气基准平面，对轴线的垂直度0.01mm。②这些直径是介电常数为2.02的聚四氟乙烯绝缘体的尺寸，由直径m和确定传输线的特性阻抗应为50士0.20③开槽前尺寸。
六个槽间隔60±1°槽宽0.36~0.41mm槽深5.84~6.10mm
在开槽和涨口后，当用内径为8.125mm到8.131mm标准规套入外接触件的外径时，外接触件的内径必须在6.718mm到6.744mm范围，
如果同轴，当接触件插入到内直径为8.125mm到8.131mm的标准规中时，径向间隙的标称尺寸应是0.05mm。零空气间。
6.3.2带有插孔接触件的标准试验连接器?
图13连接器尺寸（见表7）
YYKAONYKCa
11315-89
图14中心插孔接触件尺寸（见表7）表7
最小值
对于表中未给出的尺寸，见5.2条。注：①机械和电气的基准平面。最大值
②这些直径是介电常数为2.02聚四氟乙烯绝缘体的尺寸。由直径m和n确定传输线的特性阻抗应为50士0.20。e0.05
?/直径
②/直径
②/直径
③四个槽间隔90*30~89°30%、宽0.28~0.23mm。直径g\是指：在开和收口后用最小1.356mm，最大1.361mm的插针标准规插入时的尺寸。
如果同轴，则把直径为1.361mm的插针，插入插孔接触件时，径向空气间隙为0.02mm③零空气间隙。
③绝缘体应齐平或伸出。
7型式综述
YYKAONTKACa
试验类别
自由端连接器
（直式）
自由端连接器
（直角弯式）
自由端连接器接头
（直式）
固定连接器（带有射频电
缆进入口的单孔后面板安
固定连接器（带有射频电
缆进入口4孔面板安装）
固定连接器（带焊料槽4
孔面板安装）
固定连接器（带有焊料槽
单孔前面板安板）
GB11315—89
中心接触件
YYKAONYKa
型号名称
BNC—J4
BNC-J5
BNC-JW4
BNC-JW5
BNC-K4
BNC-K5
BNC—KY4
BNC--KY5
BNC-KF4
BNC-KF5
BNC-50KF
BNC-50KY
试验类别
固定连接器（带有焊料槽
直角弯式4孔面板安装）
自由端转接器
自由端转接器
自由端转接器
（直角弯式）
T形转接器
T形转接器
固定连接器（隔
障密封，单孔面
板安装）
固定转按器（4孔面板安
GB11315-89
续表8
中心接触件
插针一插针
插孔一插孔
插针一插孔
插孔一插孔一捕孔
插孔一插针一插孔
插孔一插孔
插孔一插孔
在表8，试验类别适用于所示的各种不同连接器型式。型号名称
BNC-50KWF
BNC-50JJ
BNC-50KK
BNC-50JKW
BNC--50KKK
BNC-50KJK
BNC-M-50KKY
BNC--50KKF
个试验类别由所有连接器组成，对于全部连接器尽管在某些情况中试验要求可能有部分差别，值相同试验都是适用的，
