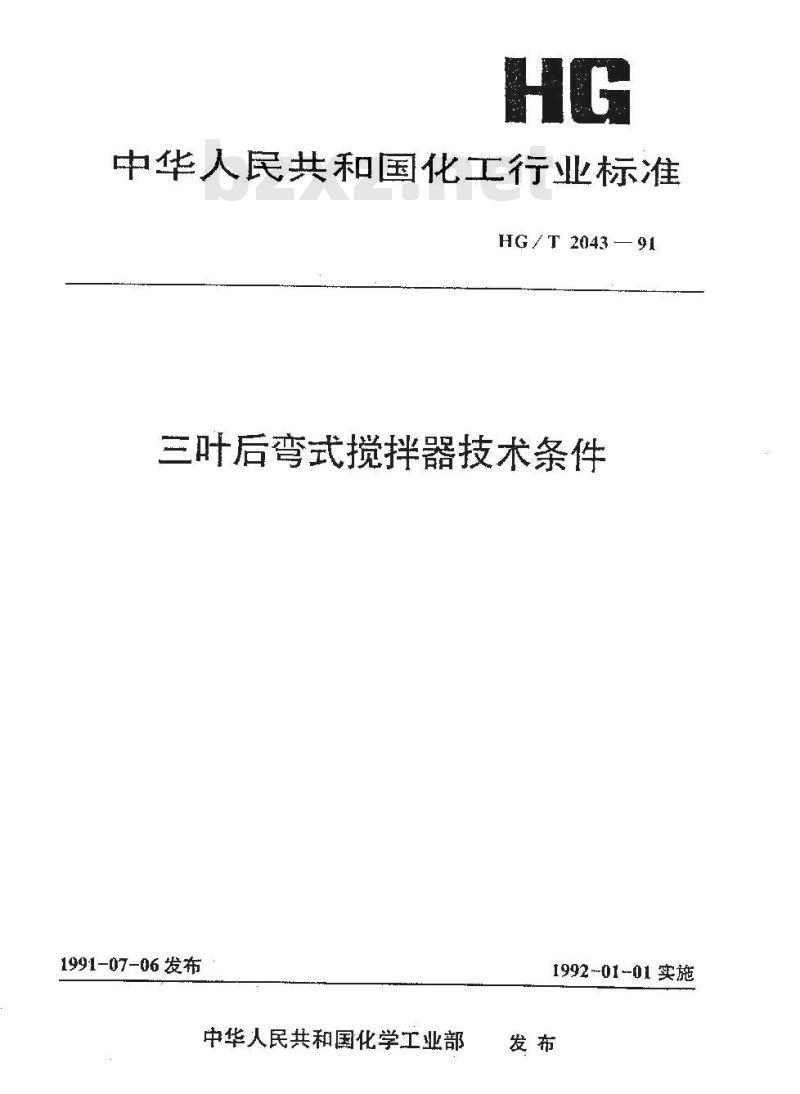

中华人民共和国化工行业标准
HG/T2043—91
三叶后弯式搅拌器技术条件
1991-07-06发布
中华人民共和国化学工业部
1992-01-01实施
中华人民共和国化工行业标准
三叶后弯式搅拌器技术条件

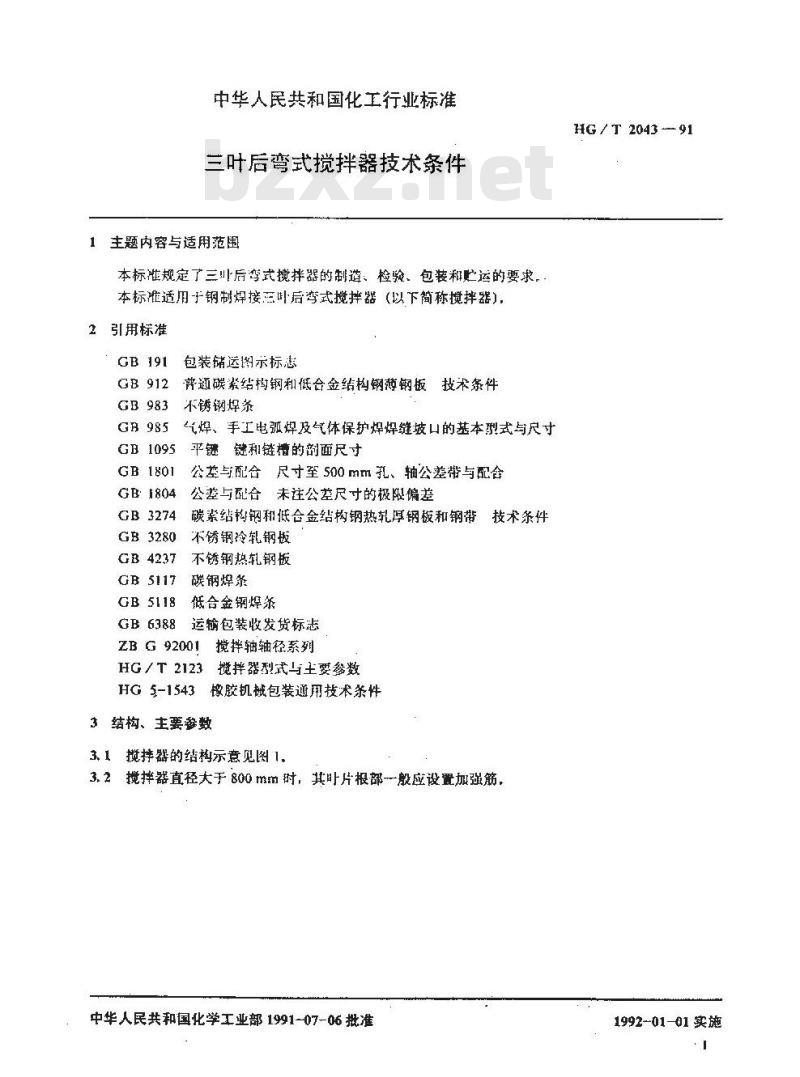

主题内容与适用范围
本标准规定了三后李式搅拌器的制、检验、包装和贮运的要求。本标准适用于钢制焊接三叶后弯式搅拌器（以下简称搅拌器），2引用标准
GB 191
GB 912
GB 983
GH 985
GB1095
GB1801
GB:1804
GB 3274
GB 3280
GB4237
GB 117
GB 5118
GB 6388
包装储运图示标惠
通碳紫结构钢和低合金结构钢薄钢板技术条件不锈钢焊条
气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸平键键和链槽的韵面尺寸
公差与配合尺寸至500mm孔、轴公差带与配舍公差与配合未注公差尺寸的极限偏差碳紫结构钢和低合金结构钢热轧厚钢板和钢带技术条件不锈钢冷轧钢板
不锈钢热轧钢板
碳钢焊条
低合金铜焊条
运输包装收发货标志
ZB G 92001
HG / T 2123
搅拌轴轴径系列
搅拌器型式与土要参数
HG5-1543
橡胶机械包装通用技术条件wwW.bzxz.Net
3结构、主要参数
3.1搅择器的结构示意见图1.
3.2搅摔器直径大于800mm时，其叶片根部一般应设置加强筋，中华人民共和国化学工业部1991-07-06批准HG / T 2043 --- 91
1992-01-01实施
HG/T 2043 —91

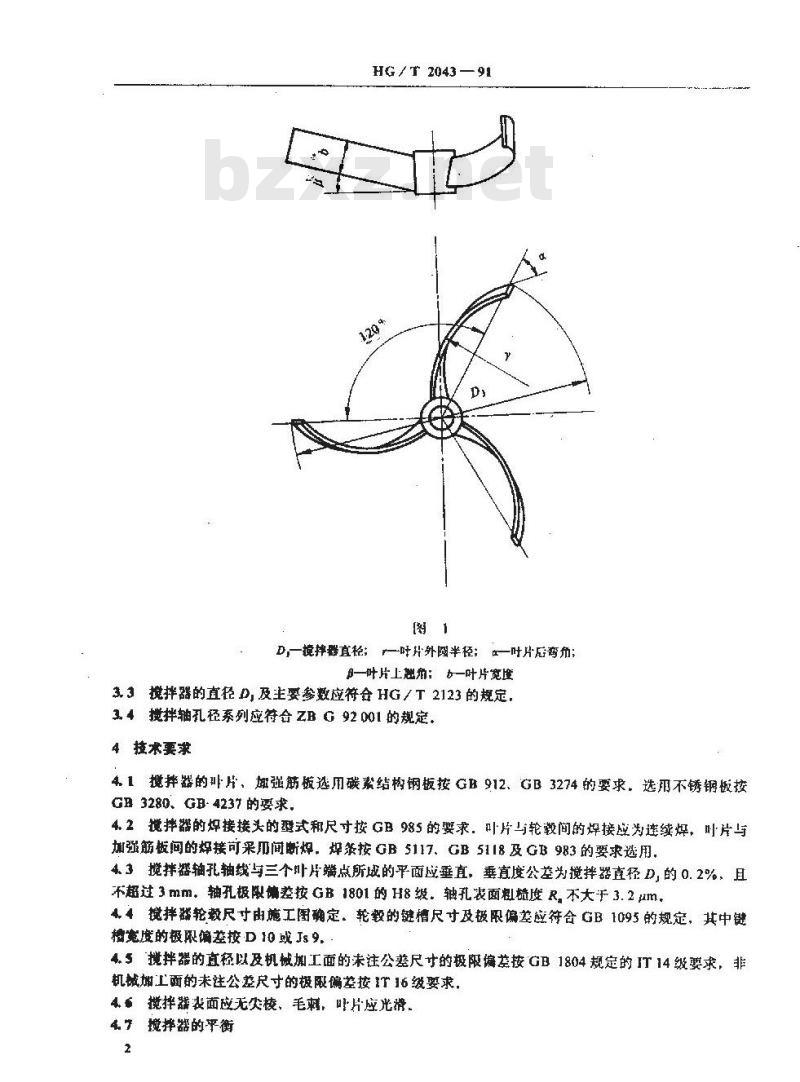

D，一搅择群直径；一叶片外网半径；一叶片后套角；一叶片上翘角：b一叶片宽座
3,3搅拌器的直径D,及主要参数应符会HG/T2123的规定，3. 4搅拌轴孔径系列应符合ZB G 92001的规定。4拉术要求
4.1揽拌器的片、加强筋板选用碳结构钢板按GB912、GB3274的要求。选羽不锈钢板按GB3280、GB-4237的要求，
4.2揽拌器的焊接接头的型式和尺寸按GB985的要求，叶片与轮毅间的焊接为连绒焊，叶片与加强筋板间的接可采间断焊，焊条按GB5117、GB5118及GB983的要求选用。43搅拌器轴孔轴绒与三个叶片端点所成的平面应垂直，垂直度公差为搅拌器直径D，的0.2%，且不超过3mm。轴孔极限棉差按GB1801的H8级轴孔表面粗赞度R，不大汗3.2um。44搅拌器轮教尺寸由施工图确定，轮教的键槽尺寸及极限偏差应符合G1095的规定，其中键格宽度的极限偏差按D10或Js9.
4.5搅拌器的直径以及机域加工面的未注公差尺寸的极限偏差按GB1804规定的IT14级要求，非机诚工面的未注公差尺寸的极限偏差按1T16级娶求，4.搅拌器表面应无尖校、毛，叫片应光，4.7搅择器的平衡
HG / T 2043 — 91

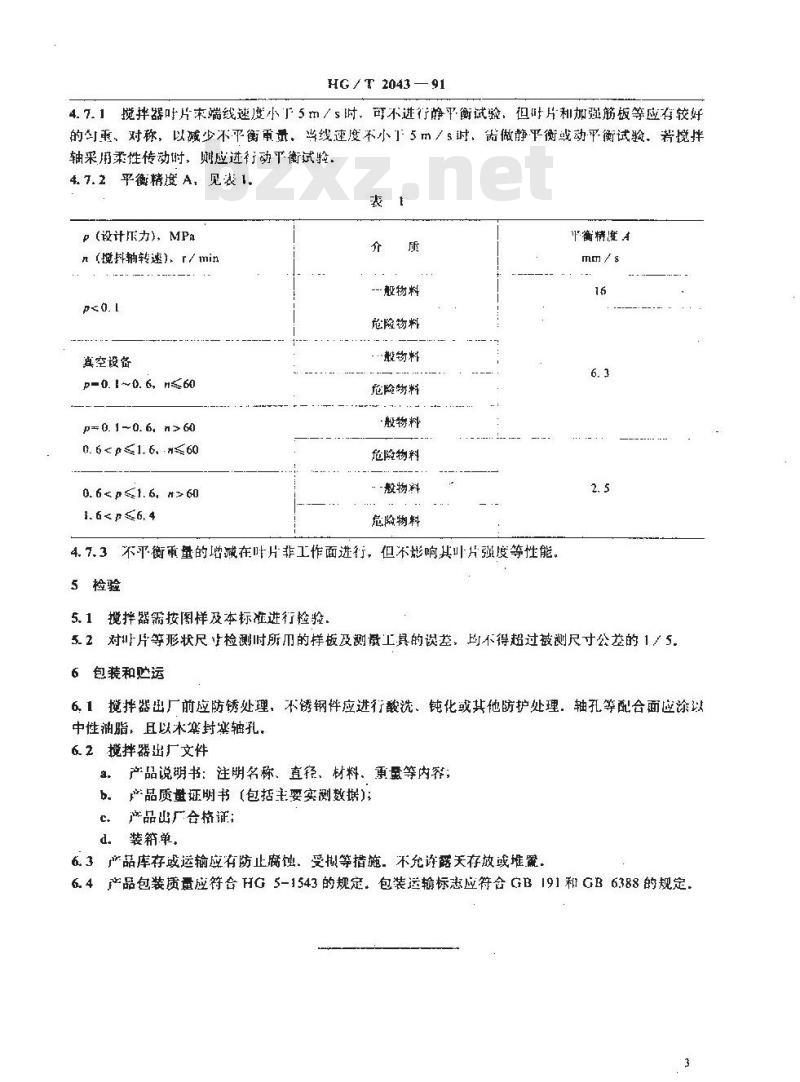

4.7.1搅拌器呼片末端线速度小下5m／s时，可不进行静平衡试验，但片和加强筋板等应有较好的可秉、对称，以减少不平衡重量。当线速度不小」5m／s时，需做静平衡或动平衡试验，若搅拌轴采用柔性传动时，则应进行动平衡试验。4.7.2平衡精度 A，见表1。
（设计乐力），MPa
n（搅抖轴转速)r/min
真空设备
p-0. 1~0. 6, n≤60
p= 0. 1 ~ 0. 6, n> 60
0. 60. 6≤p≤1. 6, H>60
1. 6-般物料
危险物料
般物料
抢险物料
·般物料
危险物料
-般物料
危险物料
4.7.3不乎衡重量的增减在片非工作面进衍行，但不影响其叶片疆度等性能。5检验
5.1搅拌器需按图样及本标准进行检验，衡精 A
5.2对川片等形状尺上捡测时所而的样板及测最工具的误差，均不得超过被测尺寸公差的15，包装和运
6，1搅拌器出厂前应防锈处理，不锈钢件应进行酸洗、钝化或其他防护处理，轴孔等配合面应涂以中性渊脂，且以未华封塞轴孔。6.2搅拌器出厂文件
a。产品说明书：注明名称、直径、材料、更景等内容；b产品质量证明书（包括主要实测数据)：产品出产会格证;
装箱单，
3产品库存或运输应有防止腐蚀。受划等措施，不允许露天存放或堆麗，6.4产品包装质量应符合HG5-1543的规定。包装运输标志应符合GB191和GB6388的规定。m
加说期：

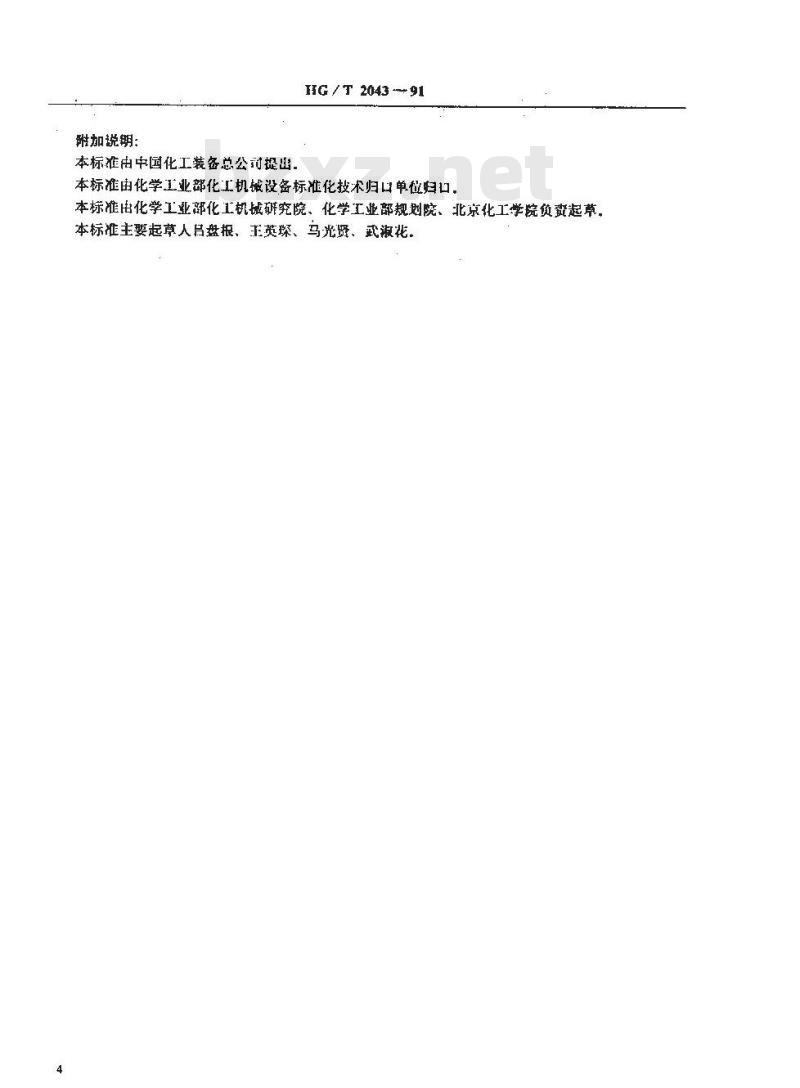

本标准由中国化工装备总公提出HG / T2043-91
本标准由化学工业部化工机械设备标准化技术归口单位归口，本标准出化学工业部化工机城研究院、化学工业部规划院、北京化工学院负凝起草本标准主要起草人启盘根、主英琛、马光斑、武淑花。中华人民共和国
化工行业标准
三叶后奋式搅拌器技术条件
HG / T 2043 — 91
端辑
化工行业标准辑部
(化工部标准化研究所)
邮政编码：[00013
印刷化工部标准化研究所
不翻印
版权专有
开本 880 × 1230 1 / 16
1992 年 9 月第一版
印张字数 7 000
1992年10月第一次印刷
印数 1 —— 500
工本费1.40元
