【化工行业标准(HG)】 机械密封用喷涂氧化铬密封环技术条件

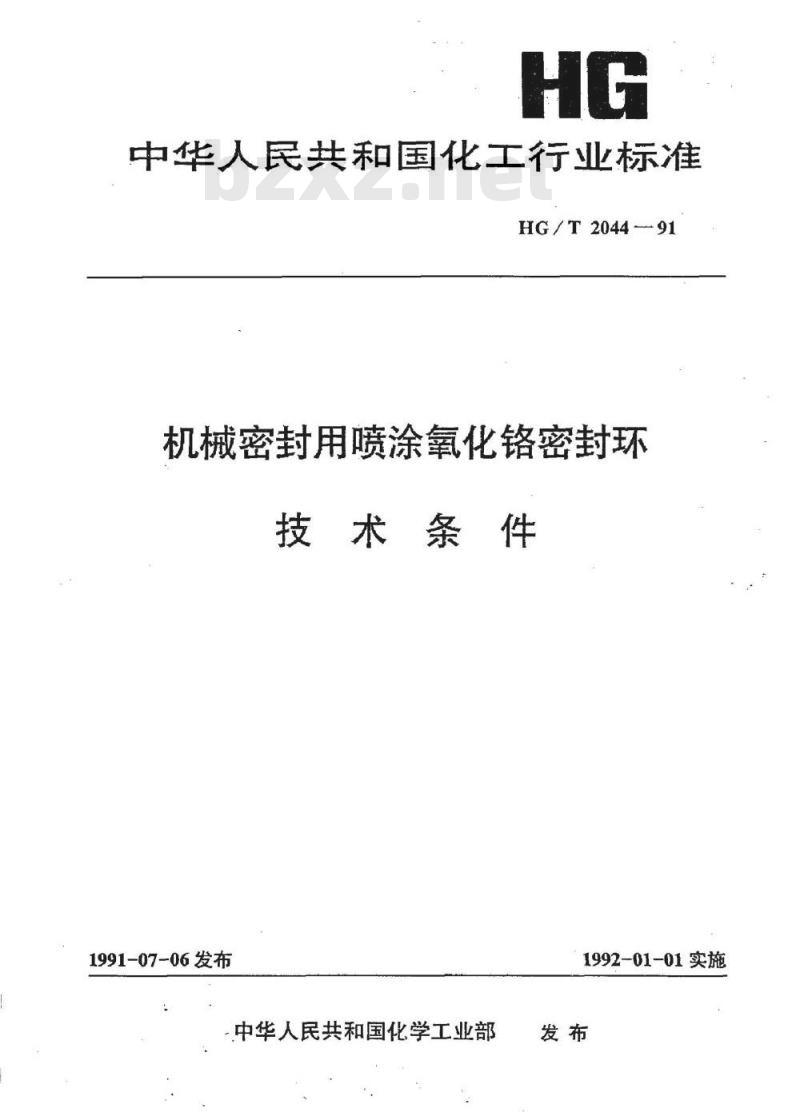

中华人民共和国化工行业标准
HG/T2044-91Www.bzxZ.net
机械密封用喷涂氧化铬密封环
技术条件
1991-07-06发布
，中华人民共和国化学工业部
1992-01-01实施
中华人民共和国化工行业标准
机械密封用喷涂氧化铬密封环
技术条件

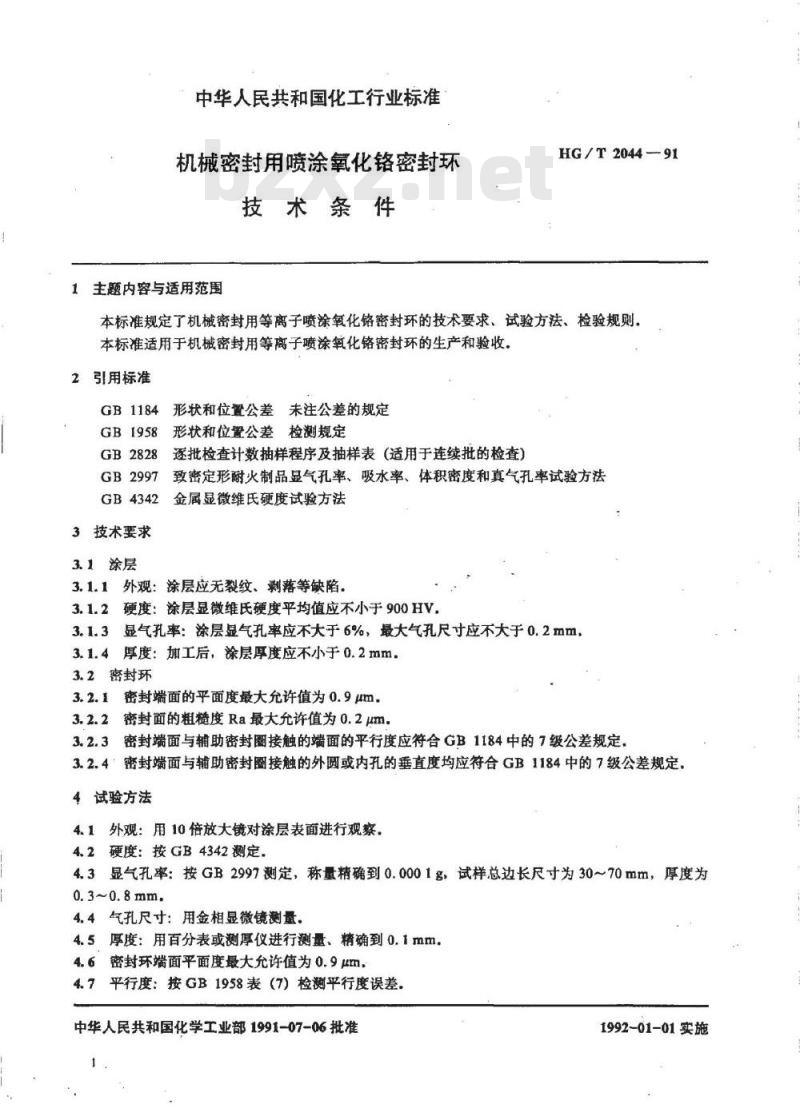

主题内容与适用范围
HG/T2044-91
本标准规定了机械密封用等离子喷涂氧化铬密封环的技术要求、试验方法、检验规则。本标准适用于机械密封用等离子喷涂氧化铬密封环的生产和验收，2引用标准
GB1184形状和位置公差未注公差的规定GB1958形状和位置公差检测规定GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2997致密定形耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法GB4342金属显微维氏硬度试验方法3技术要求
3.1涂层
3.1.1外观：涂层应无裂纹、剥落等缺陷。3.1.2硬度：涂层显微维氏硬度平均值应不小于900HV，显气孔率：涂层显气孔率应不大于6%，最大气孔尺寸应不大于0.2mm，3.1.3
3.1.4厚度：加工后，涂层厚度应不小于0.2mm3.2密封环
密封端面的平面度最大允许值为0.9um。密封面的粗糙度Ra最大允许值为0.2um密封端面与辅助密封圈接触的端面的平行度应符合GB1184中的7级公差规定，3.2.4
密封端面与辅助密封圈接触的外圆或内孔的垂直度均应符合GB1184中的7级公差规定，4试验方法
4.1外观：用10倍放大镜对涂层表面进行观察。4.2硬度：按GB4342测定，
4.3显气孔率：按GB2997测定，称量精确到0.0001g，试样总边长尺寸为30~70mm，厚度为0.3~0.8mm.
4.4气孔尺寸：用金相显微镜测量，4.5厚度：用百分表或测厚仪进行测量、精确到0.1mm。4.6密封环端面平面度最大允许值为0.9μm。4.7平行度：按GB1958表（7）检测平行度误差，中华人民共和国化学工业部1991-07-06批准1992-01-01实施
HG/T2044-91

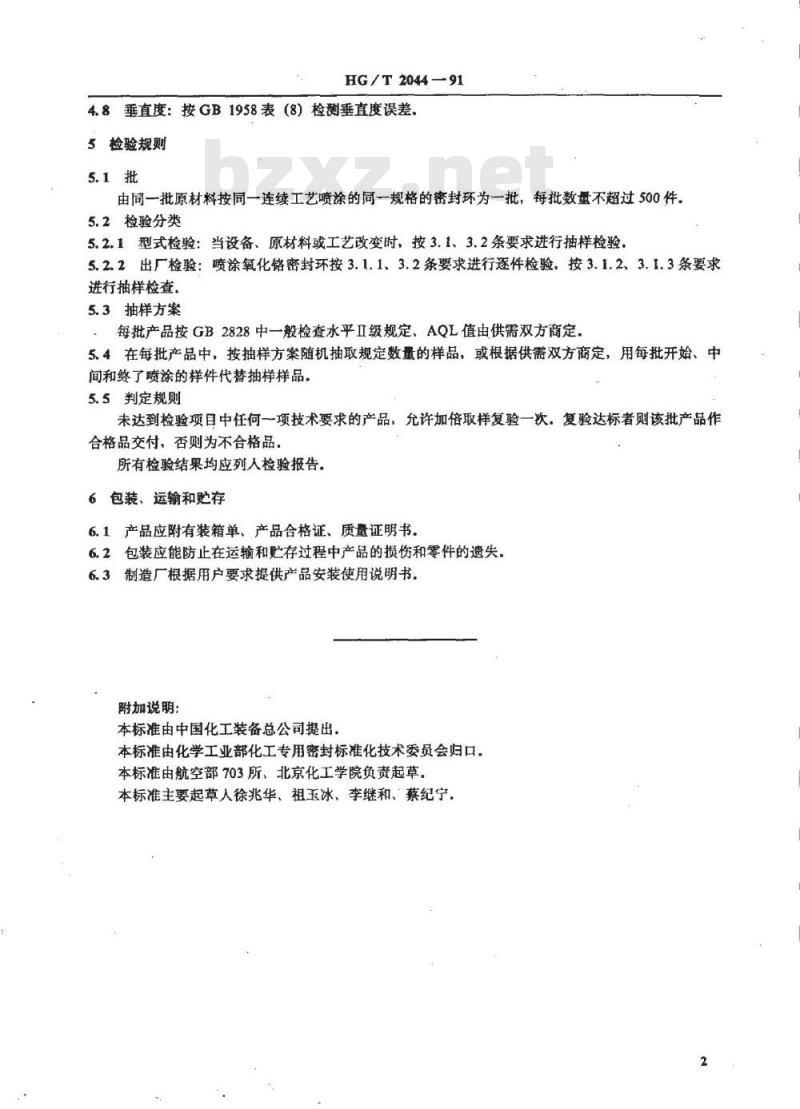

4.8垂直度：按GB1958表（8）检测垂直度误差5检验规则
由同一批原材料按同一连续工艺喷涂的同一规格的密封环为一批，每批数量不超过500件。5.2检验分类
5.2.1型式检验：当设备、原材料或工艺改变时、按3.1、3.2条要求进行抽样检验，5.2.2出厂检验：喷涂氧化铬密封环按3.1.1、3.2条要求进行逐件检验，按3.1.2、3.1.3条要求进行抽样检查.
5.3抽样方案
每批产品按GB2828中一般检查水平Ⅱ级规定、AQL值由供需双方商定，5.4在每批产品中，按抽样方案随机抽取规定数量的样品，或根据供需双方商定，用每批开始、中间和终了喷涂的样件代替抽样样品.5.5判定规则
未达到检验项目中任何一项技术要求的产品，允许加倍取样复验一次。复验达标者则该批产品作合格品交付，否则为不合格品，所有检验结果均应列入检验报告，6包装、运输和购存
6.1产品应附有装箱单、产品合格证、质量证明书。6.2包装应能防止在运输和贮存过程中产品的损伤和零件的遗失。6.3制造厂根据用户要求提供产品安装使用说明书，附加说明：
本标准由中国化工装备总公司提出。本标准由化学工业部化工专用密封标准化技术委员会归口.本标准由航空部703所、北京化工学院负责起草。本标准主要起草人徐兆华、祖玉冰、李继和、蔡纪宁，中华人民共和

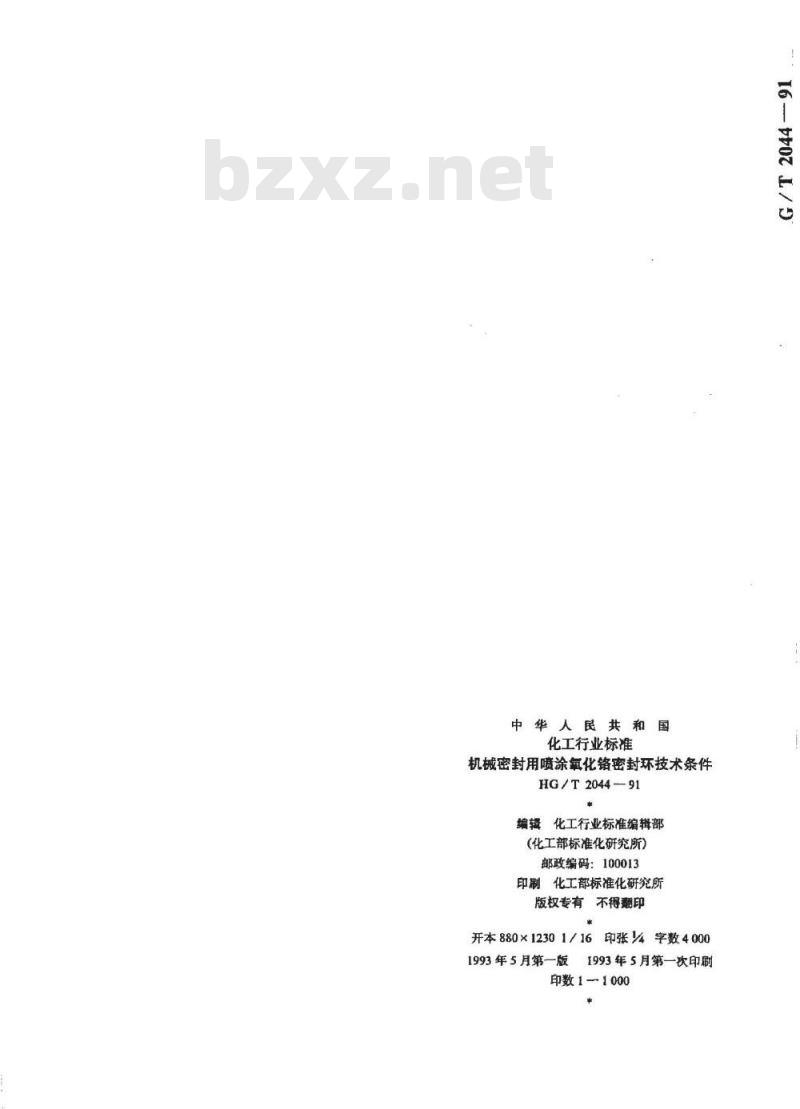

化工行业标准
机械密封用喷涂氧化铬密封环技术条件HG/T2044—91
化工行业标准编辑部
(化工部标准化研究所)
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16
1993年5月第一版
印张字数4000
1993年5月第一次印刷
印数1-~1000
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
