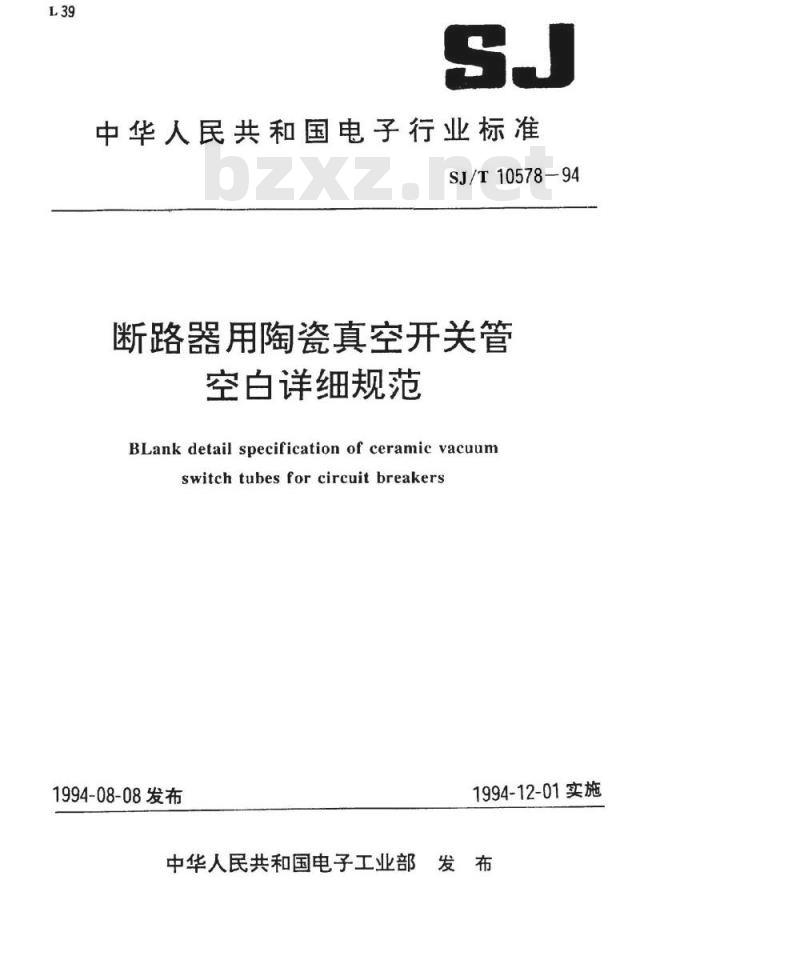

中华人民共和国电子行业标准
SJ/T10578-94
断路器用陶瓷真空开关管
空白详细规范
BLank detail specification of ceramic vacuumswitch tubes for circuit breakers1994-08-08发布
1994-12-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准

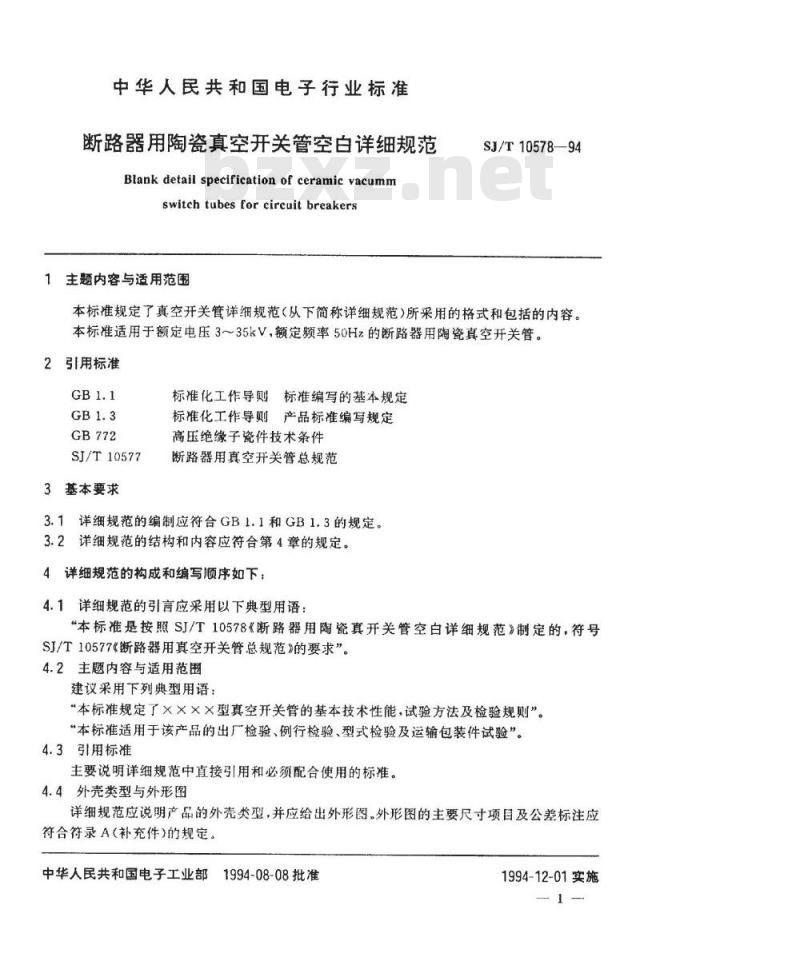

断路器用陶瓷真空开关管空白详细规范Blank detail specification of ceramic vacummSwitch tubes for circuit breakers1主题内容与适用范围
SJ/T10578—94
本标准规定了真空开关管详细规范（从下简称详细规范）所采用的格式和包括的内容。本标准适用于额定电压3～35kV，额定频率50Hz的断路器用陶瓷真空开关管。2引用标准
SJ/T10577
3基本要求
标准化工作导则标准编写的基本规定标准化工作导则产品标准编写规定高压绝缘子瓷件技术条件
断路器用真空开关管总规范
3.1详细规范的编制应符合GB1.1和GB1.3的规定。3.2详细规范的结构和内容应符合第4章的规定。4详细规范的构成和编写顺序如下：4.1详细规范的引言应采用以下典型用语：“本标准是按照SJ/T10578《断路器用陶瓷真开关管空白详细规范》制定的，符号SJ/T10577《断路器用真空开关管总规范》的要求”。4.2主题内容与适用范围
建议采用下列典型用语：
“本标准规定了××××型真空开关管的基本技术性能，试验方法及检验规则”。“本标准适用于该产品的出厂检验、例行检验、型式检验及运输包装件试验”。4.3引用标准
主要说明详细规范中直接引用和必须配合使用的标准。4.4外壳类型与外形图
详细规范应说明产品的外壳类型，并应给出外形图。外形图的主要尺寸项目及公差标注应符合符录A（补充件）的规定。
中华人民共和国电子工业部1994-08-08批准1994-12-01实施

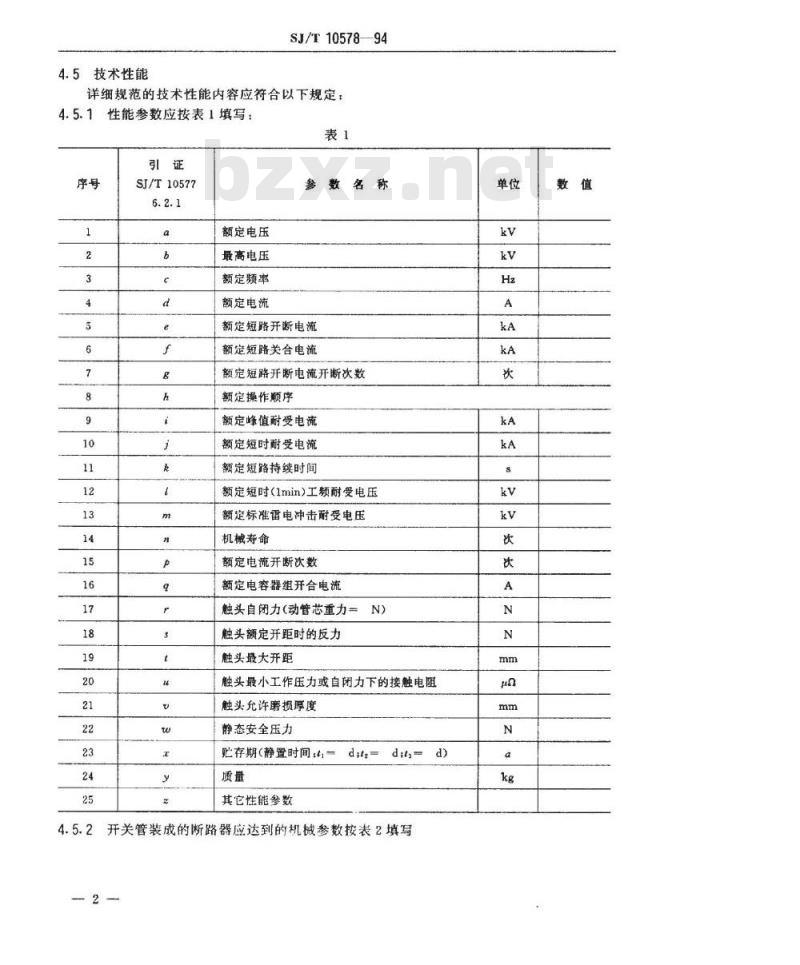

4.5技术性能
SJ/T10578—94
详细规范的技术性能内容应符合以下规定：4.5.1性能参数应按表1填写：
SJ/T10577
额定电压
最高电压
额定频率
额定电流
参数名称
额定短路开断电流
额定短路关合电流
额定短路开断电流开断次数
额定操作频序
额定峰值耐受电流
额定短时耐受电流
额定短路持续时间
额定短时（1min）工频耐受电压额定标准雷电冲击耐受电压
机械寿命
额定电流开断次数
额定电容器组开合电流
触头自闭力（动管芯重力=N)
触头额定开距时的反力
触头最大开距
触头最小工作压力或自闭力下的接触电阻触头充许磨损厚度
静态安全压力
贮存期（静置时间：t-
其它性能参数

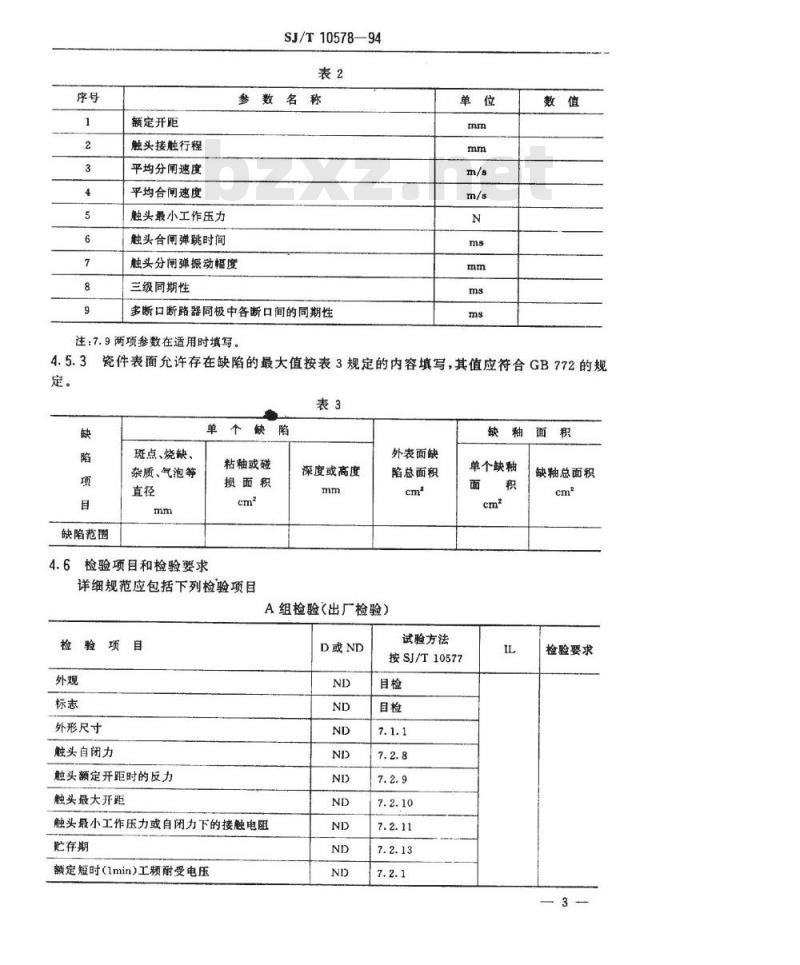

开关管装成的断路器应达到的机械参数按表2填写2
额定开距
触头接触行程
平均分闸遂度
平均合闸速度
触头最小工作压力
触头合闸弹跳时间
SJ/T10578—94
参数名称
触头分闸弹振动幅度
三级同期性
多断口断路器同极中各断口间的同期性注：7.9两项参数在适用时填写。4.5.3
瓷件表面允许存在缺陷的最大值按表3规定的内容填写，其值应符合GB772的规表3
单个缺陷
斑点、烧缺、
杂质、气泡等
缺陷范围
4.6检验项目和检验要求
粘釉或磁
损面积
详细规范应包括下列检验项目
深度或高度
A组检验（出厂检验）
检验项目
外形尺寸
触头自闭力
触头额定开距时的反力
触头最大开距
触头最小工作压力或自闭力下的接触电阻贮存期
额定短时(1min）工频耐受电压
D或ND
外表面缺
陷总面积
试验方法
按SJ/T10577
单个缺釉
缺釉总面积
检验要求
注：@D-
一破坏性试验（以下同）
一非破坏性试验（以下同）；
③IL—检查水平。
SJ/T10578—94

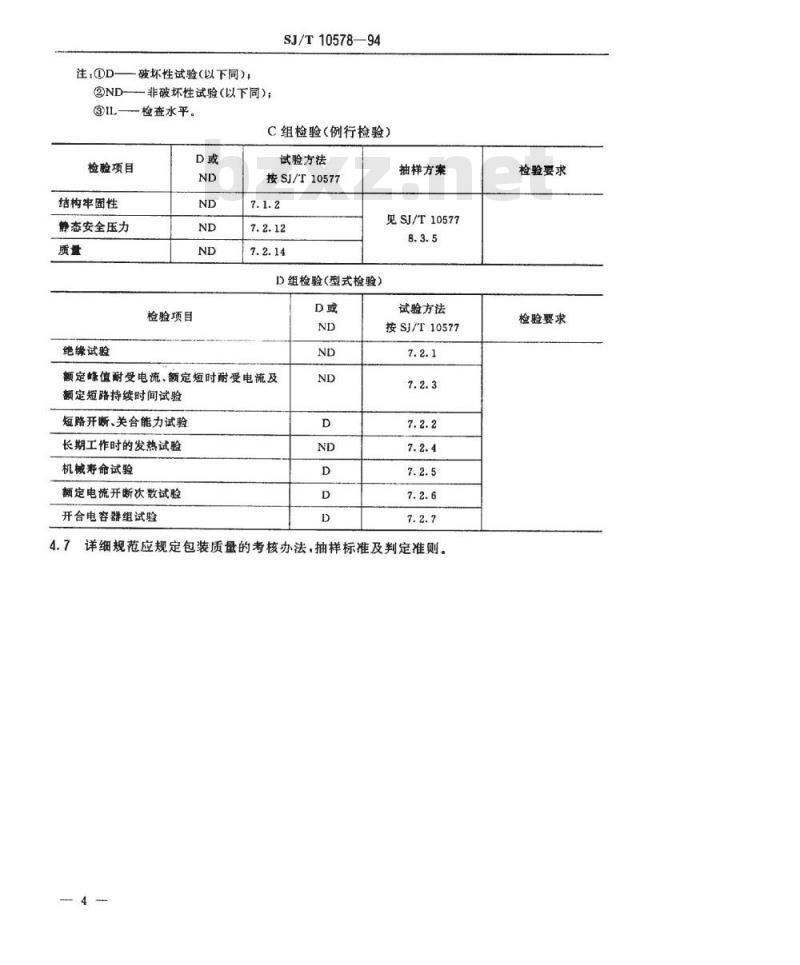

C组检验（例行检验）
检验项目
结构牢固性
静态安全压力
绝缘试验
检验项目
试验方法
按SJ/T10577
D组检验(型式检验）
额定峰值耐受电流、额定短时耐受电流及额定短路持续时间试验
短路开断、关合能力试验
长期工作时的发热试验
机械寿命试验
额定电流开断次数试验
开合电容器组试验
抽样方案
见SJ/T10577
试验方法
按SJ/T10577
4.7详细规范应规定包装质量的考核办法，抽样标准及判定准则。A
检验要求
检验要求
SJ/T10578-94
附录A
主要外形尺寸标注规定
（补充件）
开关管的主要外形尺寸标注规定见表A1：表A1wwW.bzxz.Net
定量公差
导电杆上配合部分的长度
导电杆上配合部分的直径（或宽度）两安装端面间的长度
最大外径或绝缘外壳直径
可伐环的直径
铭牌位置
连接螺纹的规格和长度
吊装面的直径
吊装孔的位置、规格和深度
两安装端面的平行度
动、静端(或动、静导电杆)的同轴度静导电杆与静端的垂直度
电联接表面的粗糙度
注：①\V\表示适用；
②9～13的5项尺寸根据产品结构的要求标注。附加说明：
本标准由电子工业部标准化研究所归口。本标准由国营四四0-厂负责起草。本标准主要起草人：高翔、钱荣坤、顾丕骥、刘建柏V
公差选择
未注公差
参考尺寸
