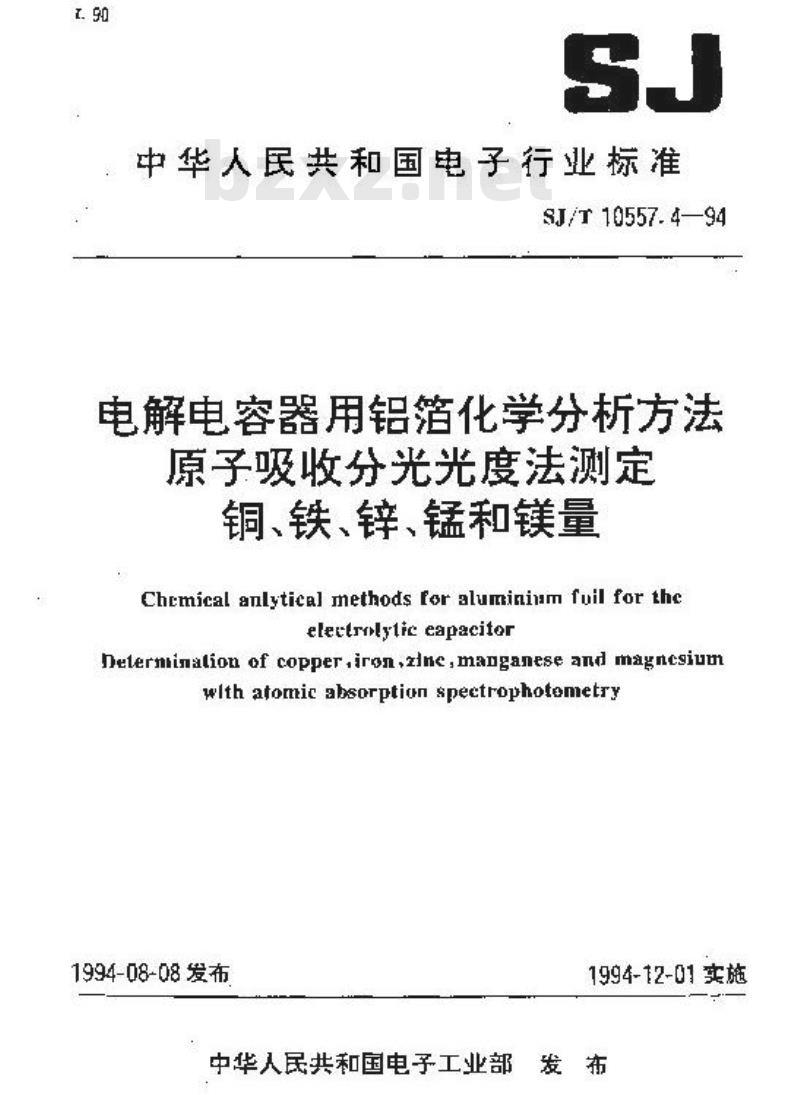

【电子行业标准(SJ)】 电解电容器用铝箔化学分析方法 原子吸收分光光度法测定 铜、铁、锌、锰和镁量

中华人民共和国电子行业标准
SJ/T 10557. 4—94
电解电容器用铝箔化学分析方法原子吸收分光光度法测定
铜、铁、锌、锰和镁量
Chcmical anlytical methods for alurminium fuil for theelertrlytic eapacitor
Delerminalion of copper.iron,zinc,manganese and magncsiumwlth atomic absorption spectrophotometry1994-08-08发布
1994-12-01 实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准
电解电容器用铝箔化学分析方法原子吸收分光光度法测定
铜、铁、锌、锰和镁量
Chemical mlptical methods for alumialun foil for leelcclrolytic capaellar
Delermfat.ion of copper.iron,zine.mangaueseand maguesiumwith atomic uhsurption spectrophutomctry1主题内容与活两凉田Www.bzxZ.net
本括规定了电解自穿器用箱中附、族，评、适利缆的实定。SJ/T 10557.4—94
本标障干下到含量范用的心舞电究益用铝节：制量：C030元.~C.2000光，铁含(, 01~0. 2r%;停含录; 0. 000~ 0. 0200%:适盒量,0. 0D02-. 0. 2000%镁含量,0. CD51~Q.G259K.
2方法提要
试拌盐酸铭解，在盐酸介质中，于原吸改分光光度计波长分别火，324.m242.3mg;2!3.9m；270.rm1785.2mm处，以客气一2快水焰分别进行捐、缺、锌链和镁（由氧化课件在下)的测定。
3试剂
3. 1 益酸,(1+13+高吨.
3. 2 硝载:(IH-1),高经。
3.3等化部深波：绿求76.07款化课（SrCl，·6F1,O)<原于吸收光谱用），用200m1烧环中，加入活量本深解，移入500m1容景兼中.用水稀样笔到度摇句。此降液：m1含50mF锯。3.4何标准贴存溶液：准确件取0.500g纯金扇铜（对.95还，于210m1烧扑中，均人少量确酸（3.2）盖上表血，加热快之完全格解后，冷却，我人5E客年瓶中，加人10m）硝酸（22）用水稀率至刻度.摇约。此落液含].铜。3.5饲准管流，移取10.00m?射标证广存许（3.2)于100m1穿母柜中，人3m1盐酸(，）,用水释群率刻度培分此波m1吉仰g铜。36快标准存落液：理确称联5000%金写锁丝（.99%）可20烧杯中，入25m哨酸（3.2），益上表，加热使之充全落前后，冷部，入500m！穿量近中，用水稀辞至，摇可，此管减1ml含l.oclimg钱。
中华人民共和电子工业部1934-93-08批准1994-12-01实瓶
S.1,/ 10557.4—54
3.7铁标准格策：移收10.00m1铁标证忙存格减（3.6)于100ml容质随中，加入8m1热龄（3.1)，用水烯释至剑吨，勾，此游液1m1合100.0吨铁。3.8锌标准贮存落流：准确称取0.5000g金层锌（99.99%，千200m1烧开中，加入2少量益酸（3.1），尝占表血，加热使之完全溶解后，冷带，移人500m1存量粒中，加人10m1盐酸（3.1)，用水稀释至剃度，超勾，此箱液laml含1.Gumg锌。3.9锌标准格微：移取10.00mm3.≤）锌标准存将减于100ml容量瓶中，加入8ml盐照（3.1），用水带释至划度，摄，此游渡1m1含100.0mk锌，3.10轻标准广存游液，准询你取0.5000金展锰（39.99%）.于200m1瓷杯中，加入少量确醒（3.2)，益上表且，加热德之完全溶解后，冷却，移入$00m1容量瓶中，如入10m）盐（3.1)，用水稀牵至测度-匀。此锋液1ml含100.(mg值，3.11销标催资液：移收10.00m：（3.10）锰标准上存范于100m1客量中，加人8m1盐（3.10)，用水释至，描价-此游液1m1含100.0g5锰，3.12钱标准购存溶使：准拥称取0.8300g于800心灼烧会恒互的高纯氯化钙，于200mu1烧杯中，加人50m1盐酸（3.1），盖上表凸.加热使之完全溶解后，冷抑，移入500m1穿量瓶中，用水稀释至刻度播勾。此格液1ml含1.0mmm镁。3.13锈标准符宽：移派10.00m续标准存格决（3.12），于100m1量瓶中，加入2m1盐股(3.1>，用水释至刻度，梯句，此存箍1m1含00.0p樊，4仪器
销、铁、件、锰、锅空心极灯。原子吸收分光光座计，
5试祥
将钙箔剪成约1cm的醇辞片，并用稀盐酸处理碎片表面-6分析步舜
6.1试样量
接表1所示称取试样量2份，
0, 0DG5~0. 20D
>9. 02--3. 2C
9. 201.~心.心20
3- 3. 02 ~ 5. 20
.0o050.co20
C.002~-0. 020
0. C03~0. 2uC
.02--0.20
0 0003--0. 0250
ch 5co
斑总体积
6.2空白试验
5J/T 10557.4—94
随同试样做各自的空自试验测实6.3定
6.3.1试样预处理
6.3.1.1将试举（g.12置工200m1怀中，加人20m）盘酸（3.1)益上表血低温加热，待试样完全游解后，冷却，将萨液移入适当的穿量施中，日水需拜至上表中所示的怀积+摇匀，63.1.2将试样(6.1)算于200ml烧杯中，加人20ml益取<3.1),益上表迅，低温均热，待试样究全溶孵后，冷中，将按液移入适当的等量瓶中，划入5m1氯化调溶缴（3，3），用水种释至表1中所示的体积，摇付。
6.32测点
6.32.1将熔液（6.3.1.1）于源子吸收分光光度计鼓长324.8mm24R.3nm，213.9mmm279.5gm处，出空气·7.快火焰，以各自随同试样的空凹为比，分别测定铜、铁、锌和征的吸光度，
6.3.2.2将将液（6.3.1.2)于原了说收务光光度计被长285.2nm处，用穿气2.典火增：以随同试样的空白为举比，测定镁的吸光度。6.32.3从应的二作曲线上出翎、洗、锌、锰及镁的浓度从工作曲线(6.4.1)上查出相应的涨度。b.
从工作曲残（6.42）业进出相密的族法度、从工作函线（6.4.3)上查山柑应的锌浓度。包。工下作并裁(6.4.4)上查出相应的适液度。以上作此偿<6.4-5)上查山相应的镁涨度。E
64工作曲线的终制
6.4.1辨工作曲线的绘制
6.4.1.1移取0.00,0.1C,0.501.00,1.50,2.0m1铜标准游液(3.5)于—组100m1容量瓶中，如人m1益酸(3.1),用水确弃至刻度，搭乌。6.4.1.？将落液（6.4.1.1)于原子吸收分光光度计波长324.Bm处，用空气一乙块火焰，以试剂空口为参比测且其级光度。以铜的度为横库标，吸光度必座标，制工件前线，6.4.2铁工作曲线的绘制
64.2.1移取.00,0.1n,0.50,1.00,1.50,2.00m1钱标准溶液（3.7)于组！00m/容量瓶中,加人1盐酸(3.1).用水稀释牵刻度.播讨。6.4.2.2滤(.4.2.1)于原子吸收分光光度:波长218.3mm处，用空气-乙快火焰,以试剂空白为参北测量其吸光，以缺的浓度为横座标，吸光度为飘虐标，绘工作曲线。6.4.3峰工作曲线的绘报
6.4.3-1移取0.00,0.02.C.04,0.05,0.10,0.20m1痒标准格（3.9>于—组101m穿量瓶中人8比鹿（3用水辆轻至刻操
6.4.3.2将将液（6.4.3.1)干原子吸收分光光度计波长213.9nm处，用空气一乙快火焰，以试剂空白为参比测犀其败光度，以锌的滚宽为推座标，吸光度为纵座标，签制工作曲残。5.4.4盘工作曲线的绘制
6.4.4.1移取0.00.0.10,0.50.1.00,1.50.2.00m1标准碎商（3.11)寸—维100m）容最瓶人8m1醛（3.1）用求烯刻勾
SJ/T 10557.494
6.4.1.？将洛液（5.4.4.1)于原了吸收分光光度计波长279.5mm处，用密气一乙块火蜡.以试剂空白为参比测量其吸充度以短的浓供为横座标，吸光度为纵座标，绘制工作曲线，6.4.5铁工作绒的绘制
6.4.5.1移收0.00,0.1G.5.20,0.300.4D,0.50m7焦标准落谈（6.13)于—组10m1溶量瓶中入2m1盐酸(3.1).加人10ml氢化锻箱获（4.r>，用水稀释至效度，播勾。G.4.5.2将咨液(5.4.5.1)于原广收分光光度计滤长285.2nm处，用空气一块火熔，以试神空凹为比测量其吸光度，以策的浓度为摘座标，吸光度为纵座标，绘制工作曲线，分折结果的计尊
按下式计单铜.缺.率、舒和详的百分含量，ouce.zm.Mn.Mg>ty.c.y.axinay
式中：C一一从作山续三办别老彻的、铁，将、话和读的浓度心gm士；这馆液的依课，mk
8允许差
试栏量·g
实骑室之间各无录的分折结果的差值险不大于表2,表3,表4,表5和装5所测我许差，表2
5.X35-0.0010
3, 3016-- 0, 0656
. 0050. n. 01
0.010~. 0. 050
0. 05 -.0. 10
0. 10 ; 0.20
0.001--5.565
1,005-5. 315
3.0.0-. 0. 955
59~n. 105
0. 1G4~ 0.130
j.150--G.2n
附加说明
0.0005-0.0010
6. 0016-. 0. 0050
0.0050-. 0.0100
o.010~.n.n2n
0.0302-0.0005
,X5~G,0919
0, G91~-0, G059
G- G05G- G1G0
0.010--0.050
0, 05-~G- 70
I- 10- C- 15
0- 15-~0. 20
0. 0001~0, 0:K15
0. UUU3-~U. UO_0
0. 00,0~ 0. 0050
0. 0050~0. 0100
0, 1-~0. 020
E, 020~D. D25
SJ/T 10557.494
本标准由电子工业部标雅化研究所归口，本标维山电子工业部第园十六研究所负责起草牢标准主要起草人：王文案、劳欢。许差
n.nnitnis
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
