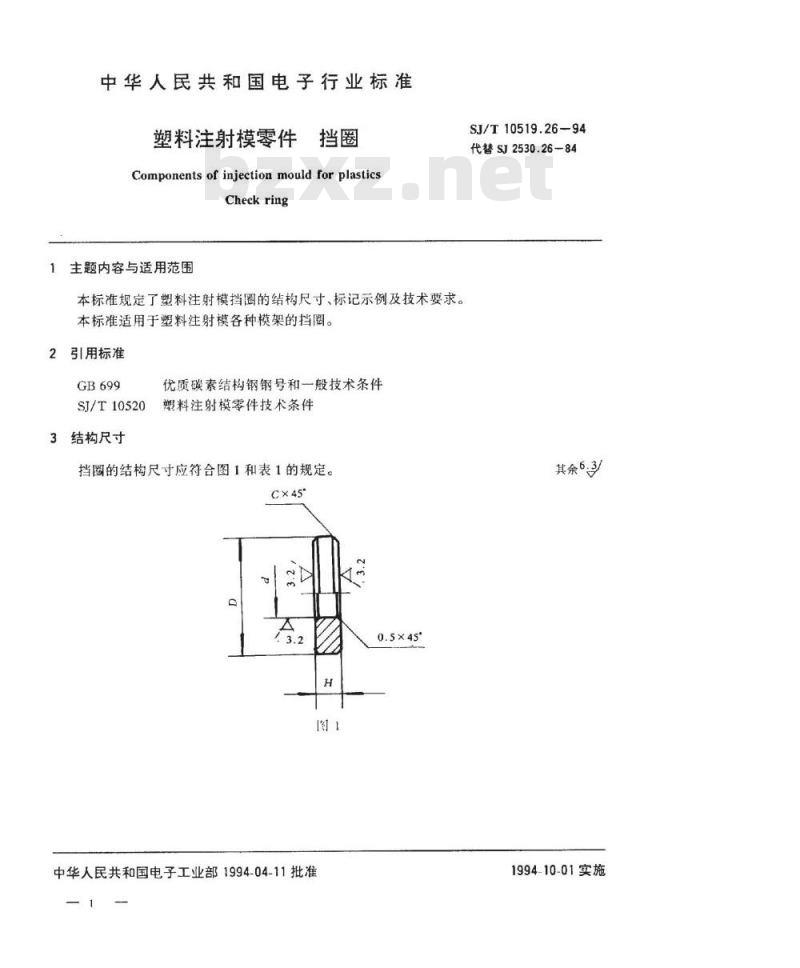

【电子行业标准(SJ)】 塑料注射模零件 挡圈

中华人民共和国电子行业标准
塑料注射模零件
Componentsof injectionmouldforplasticsCheck ring
主题内容与适用范围
本标准规定了塑料注射模挡圈的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的挡圈。引用标准
SJ/T10520
结构尺寸
优质碳素结构钢钢号和一般技术条件塑料注射模零件技术条件
挡圈的结构尺寸应符合图1和表1的规定。C×45
中华人民共和国电子工业部1994-04-11批准0.5×45
SJ/T10519.26-94
代替SJ2530.26-84
其余63
1994-10-01实施
限位导柱直径

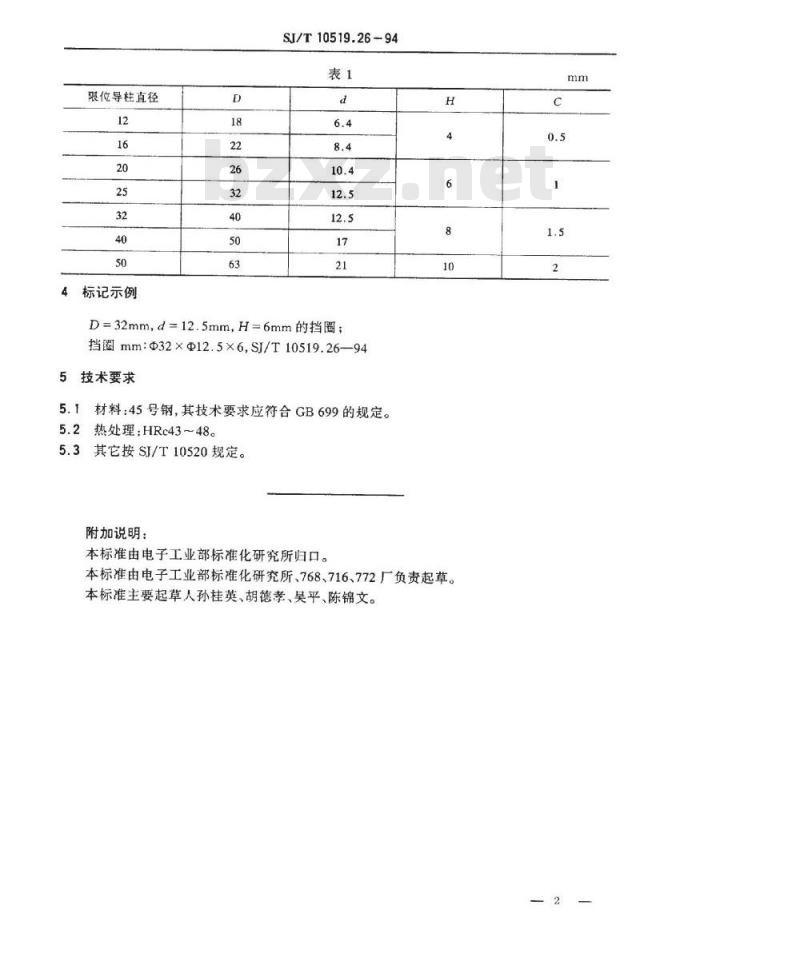

标记示例
SJ/T10519.2694
D=32mm，d=12.5mm，H=6mm的挡圈；挡圈mm：@32×@12.5×6SJ/T10519.26—945技术要求
5.1材料：45号钢，其技术要求应符合GB699的规定。5.2热处理：HRc43～48。下载标准就来标准下载网
5.3其它按SJ/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。H
本标准由电子工业部标准化研究所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。C
