【电力行业标准(DL)】 水工建筑物水泥灌浆施工技术规范

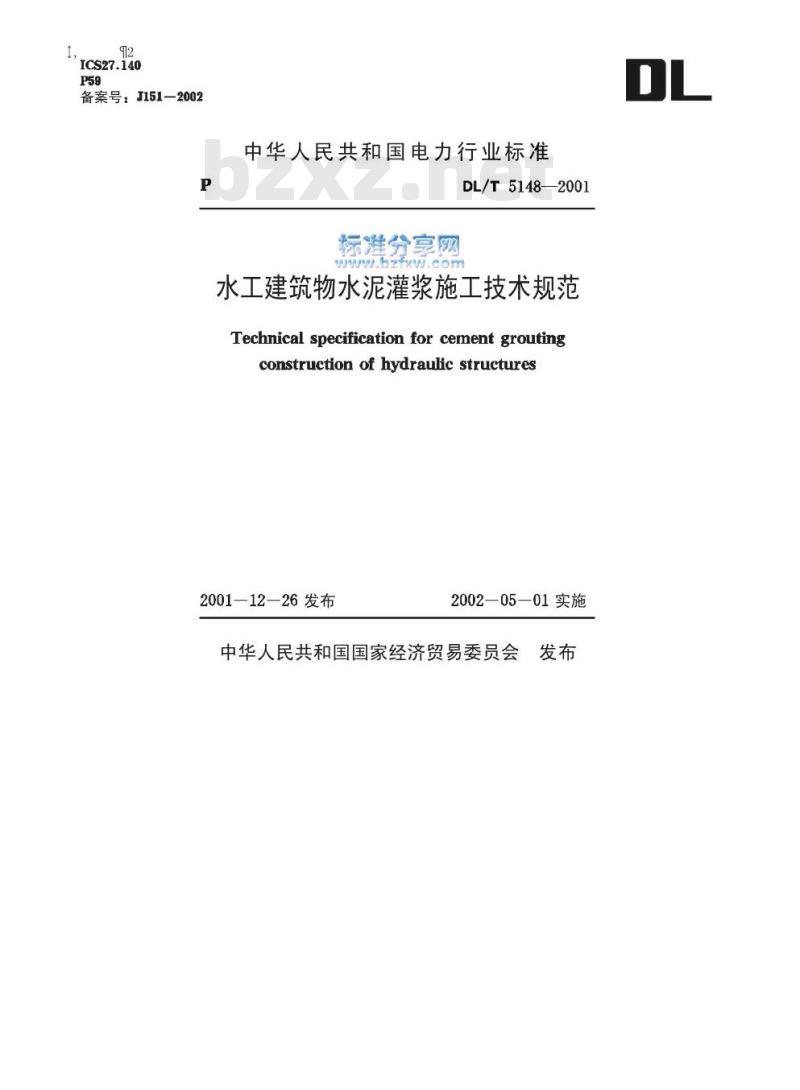

ICS27.140
备案号：J151—2002
中华人民共和国电力行业标准
DL/T5148—2001
标准分享网
bzfyw.com
水工建筑物水泥灌浆施工技术规范Technical specification for cement groutingconstruction of hydraulic structures2001—12—26发布
2002—05—01实施
中华人民共和国国家经济贸易委员会发布
中华人民共和国电力行业标准
DL/T5148—2001

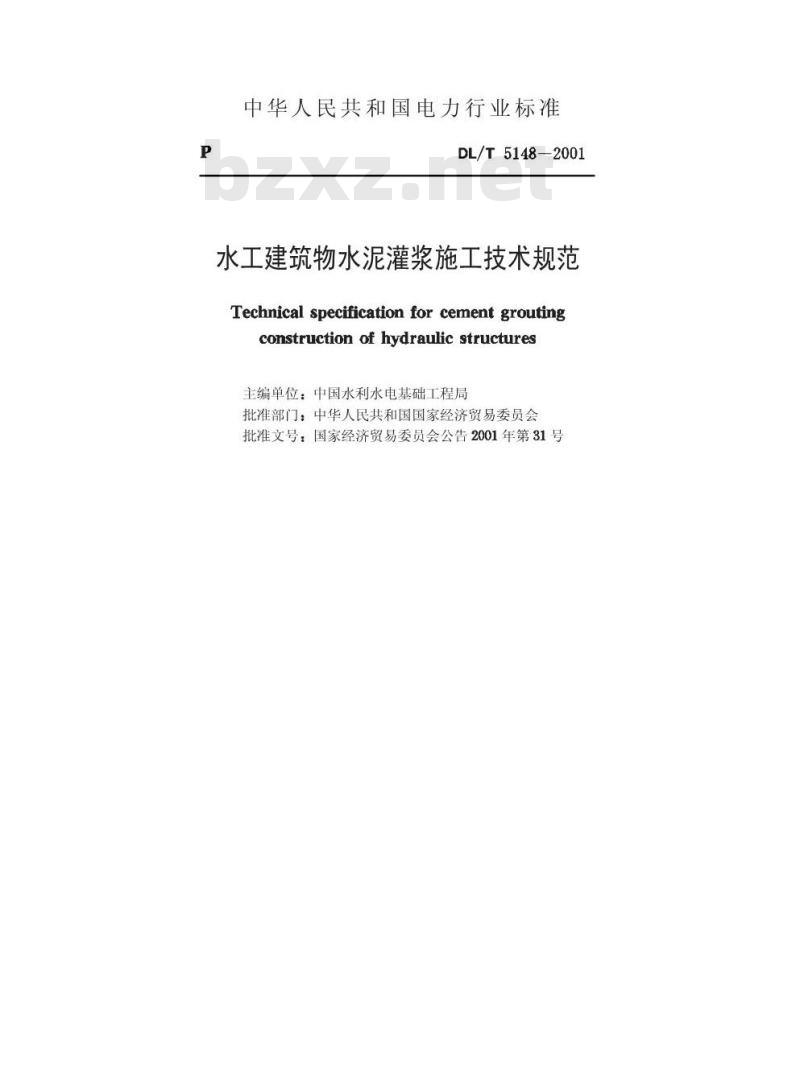

水工建筑物水泥灌浆施工技术规范Technical specification for cement groutingconstruction of hydraulic structures主编单位：中国水利水电基础工程局批准部门：中华人民共和国国家经济贸易委员会批准文号：国家经济贸易委员会公告2001年第31号DL/T5148—2001

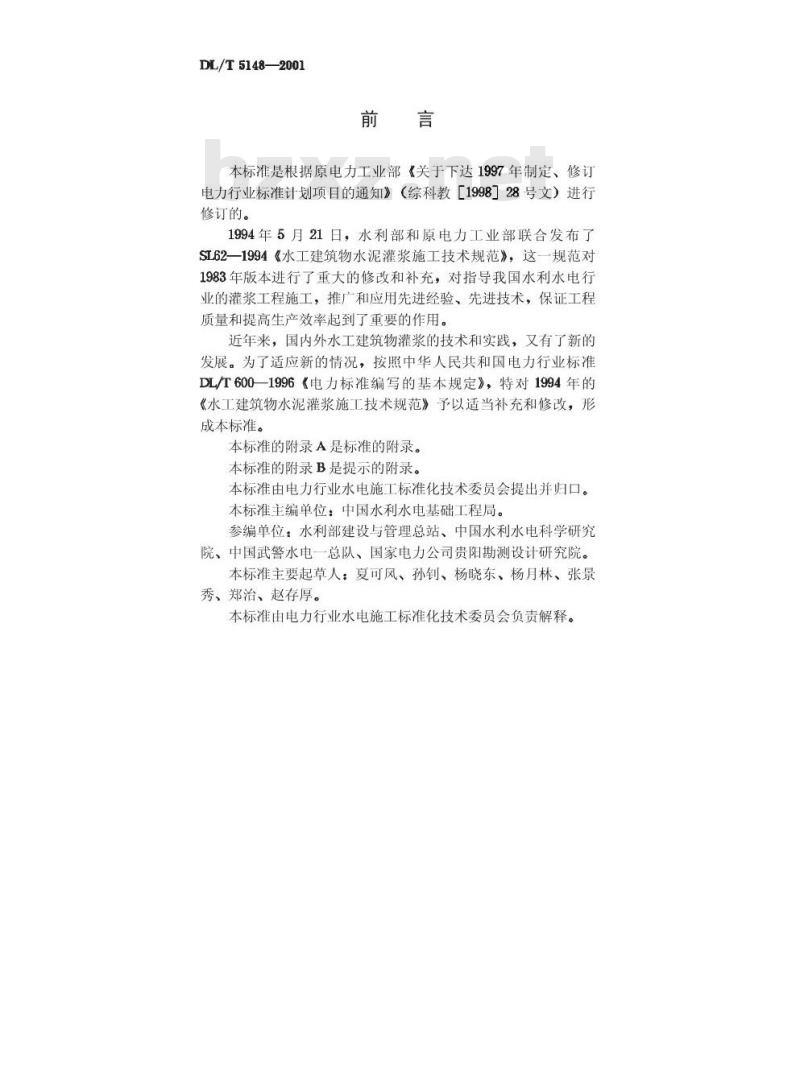

本标准是根据原电力工业部《关于下达1997年制定、修订电力行业标准计划项目的通知》（综科教［1998］28号文）进行修订的。
1994年5月21日，水利部和原电力工业部联合发布了SL62一1994《水工建筑物水泥灌浆施工技术规范》，这一规范对1983年版本进行了重大的修改和补充，对指导我国水利水电行业的灌浆工程施工，推广和应用先进经验、先进技术，保证工程质量和提高生产效率起到了重要的作用。近年来，国内外水工建筑物灌浆的技术和实践，又有了新的发展。为了适应新的情况，按照中华人民共和国电力行业标准DL/T6001996《电力标准编写的基本规定》，特对1994年的《水工建筑物水泥灌浆施工技术规范》予以适当补充和修改，形成本标准。
本标准的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准由电力行业水电施工标准化技术委员会提出并归口。本标准主编单位：中国水利水电基础工程局。参编单位：水利部建设与管理总站、中国水利水电科学研究院、中国武警水电一总队、国家电力公司贵阳勘测设计研究院。本标准主要起草人：夏可风、孙钊、杨晓东、杨月林、张景秀、郑治、赵存厚。
本标准由电力行业水电施工标准化技术委员会负责解释。DL/T5148—2001

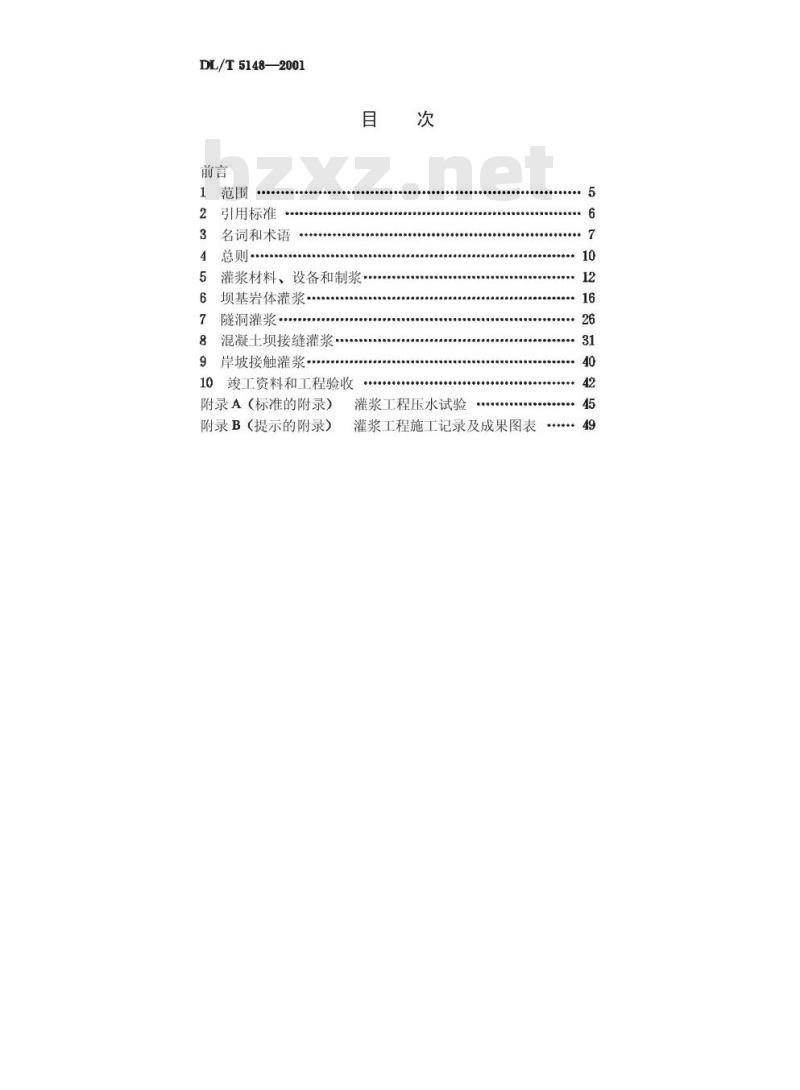

引用标准
+++o+0++0
名词和术语
s++o+oeo-eoe+oRoeo-po0o++oo
灌浆材料、设备和制浆
PD0i0p000cicii000
坝基岩体灌浆
隧洞灌浆…
混凝土坝接缝灌浆
岸坡接触灌浆
竣工资料和工程验收
附录A（标准的附录）
附录B（提示的附录）
++0oo000
009000000
灌浆工程压水试验
专00000+000
000000000000000
灌浆工程施工记录及成果图表
****49

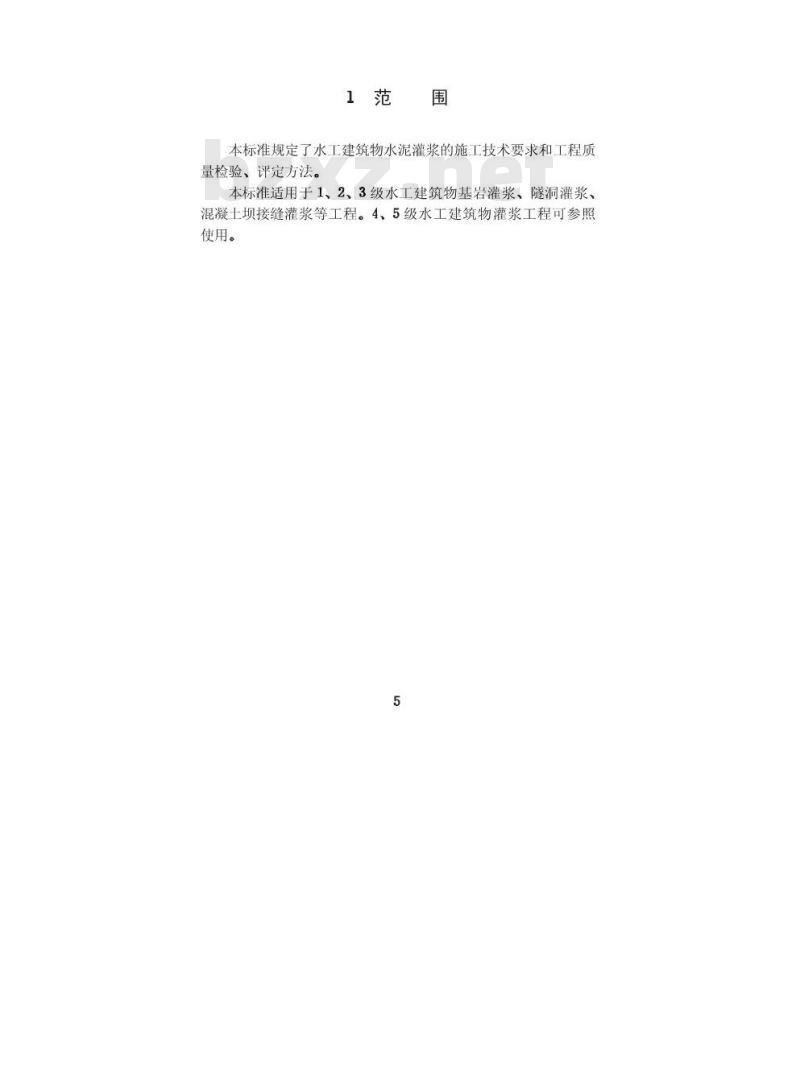

本标准规定了水工建筑物水泥灌浆的施工技术要求和工程质量检验、评定方法。
本标准适用于1、2、3级水工建筑物基岩灌浆、隧洞灌浆、混凝土坝接缝灌浆等工程。4、5级水工建筑物灌浆工程可参照使用。
引用标准
下列标准所包含的条文，通过在本标准中的引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1751999硅酸盐水泥、普通硅酸盐水泥GB50201—1994防洪标准
DL5010—1992
：水利水电工程物探规程
DL5013—1992
水利水电工程钻探规程
水工混凝土掺用粉煤灰技术规范DL/T5055—1996
DL5108—1999
混凝土重力坝设计规范
1、水工混凝土施工规范
DL/T5144—2001
SD134—1984
水工隧洞设计规范
SDJ 249.1—1988
3水利水电基本建设工程单元工程质量等级评定标准（一）（试行）
SDI338—1989
水利水电工程施工组织设计规范（试行)水利水电工程钻孔压水试验规程SL251992
3名词和术语
3.0.1水泥灌浆cementgrouting
利用灌浆泵或浆液自重，通过钻孔、埋管或其它方法把水泥浆液压送到岩体的裂隙、混凝十裂缝、接缝或空洞内的工程措施。
3.0.2回填灌浆fillinggrouting用浆液填充混凝土与围岩或混凝土与钢板之间的空隙和孔洞，以增强围岩或结构的密实性的灌浆，这种空隙和孔洞是由于混凝土浇筑施工的缺陷或技术能力的限制所造成的。3.0.3固结灌浆consolidationgrouting用浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形能力的灌浆。
3.0.4惟幕灌浆curtaingrouting用浆液灌入岩体或土层的裂隙、孔隙，形成阻水幕，以减小渗流量或降低扬压力的灌浆。
3.0.5接缝灌浆jointgtouting
通过埋设管路或其它方式将浆液灌入混凝土坝体的接缝，以改善传力条件增强坝体整体性的灌浆。3.0.6接触灌浆contactgrouting用浆液灌入混凝土与基岩或混凝土与钢板之间的缝隙，以增强接触面结合能力的灌浆，这种缝隙是由于混凝土的凝固收缩而造成的。
3.0.7循环式灌浆circulatiangrouting浆液通过射浆管注入到孔段内，部分浆液渗入到岩体裂隙中，部分浆液通过回浆管返回，保持孔段内的浆液呈循环流动状态的灌浆方式。
3.0.8纯压式灌浆non-circulatiangrouting7
浆液注入到孔段内和岩体裂隙中，不再返回的灌浆方式。3.0.9自上而下分段灌浆法descendingstagegroutingmethod从上向下逐段进行钻孔，逐段安装灌浆塞进行灌浆，直至孔底的灌浆方法。
3.0.10自下而上分段灌浆法ascendingstagegroutingmethod将灌浆孔一次钻进到底，然后从钻孔的底部往上，逐段安装灌浆塞进行灌浆，直至孔口的灌浆方法。3.0.11综合灌浆法comprehensivegroutingmethod在钻孔的某些段采用自上而下分段灌浆，另一些段采用自下而上分段灌浆的方法。
3.0.12孔口封闭灌浆法orifice-closedgroutingmethod在钻孔的孔口安装孔口管，自上而下分段钻孔和灌浆，各段灌浆时都在孔口安装孔口封闭器进行灌浆的方法。3.0.13先导孔pilothole
最先施工的、用于核对或补充灌浆地区地质资料的少数灌浆孔。
3.0.14压水试验watertesting
利用水泵或水柱自重，将清水压入钻孔试验段，根据一定时间内压入的水量和施加压力大小的关系，计算岩体相对透水性和了解裂隙发育程度的试验。
3.0.15简易压水simplewatertesting种简化和粗略的压水试验，其目的是了解灌浆施工过程中岩体透水性变化的趋势。
3.0.16屏浆the measurement forkeeping pressure to stage灌浆段的灌浆工作达到结束条件后，为使已灌入的浆液加快凝固、提高强度，继续使用灌浆泵对灌浆孔段内施加压力的措施。
3.0.17闭浆themeasurementforkeeping closed stage灌浆段的灌浆工作结束后，为防止孔段内的浆液返流溢出，继续保持孔段封闭状态的措施。8
3.0.18高压水泥灌浆highpressurecementgrouting灌浆压力大于或等于3MPa的水泥灌浆。3.0.19水灰water-cementratio
水泥浆液中所含的水与水泥成分数量的比值。我国通常使用质量（重量）比，用数字或分式表示，如1、2或1:1、2:1等。4总
4.0.1灌浆工程施工前应取得下列设计文件或相应的资料：1坝基和隧洞岩体灌浆：
施工详图和设计说明书；
灌浆地区工程地质和水文地质资料；初步设计阶段的灌浆施工组织设计，灌浆试验报告；
灌浆施工技术要求；bZxz.net
灌浆质量标准和检查方法。
2混凝土坝接缝灌浆：
坝体结构和灌浆设计说明书；
接缝灌浆分区和灌浆系统设计图；坝块混凝土应达到的温度和测定温度的方法，接缝设计张开度、增开度；
灌浆施工技术要求；
灌浆质量标准和检查方法。
4.0.2下列灌浆工程在施工前或施工初期应进行现场灌浆试验：1、1、2级水工建筑物基岩幕灌浆；2地质条件复杂地区或有特殊要求的1、2级水工建筑物基岩固结灌浆和隧洞围岩固结灌浆。灌浆试验的地点应具有代表性。当在工程建设部位进行试验时，不得采取对工程可能产生不良后果的试验方法。4.0.3灌浆工程所用的风、水、电供应必须可靠，必要时宜设置专用管路和线路，并有备用水源和电源。4.0.4灌浆工程应制定妥善的环保和劳动安全措施。钻渣、污水和废浆不得随意排放；廊道、井洞内作业，应有良好的照明和通风条件。
5已完成灌浆或正在灌浆的部位，其附近30m以内不得进4.0.5
行可能损害灌浆工程的爆破作业。必须爆破时应采取减震和防震措施，并征得有关部门的同意。4.0.6灌浆工程中的各个钻孔必须统一分类和编号。4.0.7各项施工记录应有专人在现场随着施工作业的进行使用蓝黑或碳素墨水笔逐项填写，做到及时、准确、真实、齐全、整洁；各种资料必须及时整理，编制成所需的图表和其它成果资料。
4.0.8重要工程的惟幕灌浆和高压固结灌浆，应使用灌浆自动记录仪。
9在施工过程中，各有关单位对灌浆资料、地质情况和施工技术措施应经常进行分析总结，优化设计和施工。11
灌浆材料、设备和制浆
5.1灌浆材料和浆液
5.1.1灌浆工程所采用的水泥品种，应根据灌浆目的和环境水的侵蚀作用等由设计确定。一般情况下，可采用硅酸盐水泥或普通硅酸盐水泥。当有抗侵蚀或其它要求时，应使用特种水泥。使用矿渣硅酸盐水泥或火山灰质硅酸盐水泥灌浆时应得到设计许可，浆液水灰比不宜稀于1。5.1.2灌浆用水泥的品质必须符合GB175或所采用的其它水泥的标准以及本条文的规定。
回填灌浆、固结灌浆和惟幕灌浆所用水泥的强度等级可为32.5或以上，坝体接缝灌浆所用水泥的强度等级可为42.5或以上。
雌幕灌浆和坝体接缝灌浆所用水泥的细度宜为通过80um方孔筛的筛余量不大于5%。
钢衬接触灌浆和岸坡接触灌浆所用水泥的强度等级和细度，可参照坝体接缝灌浆的要求。
5.1.3灌浆水泥应妥善保存，严格防潮并缩短存放时间。不得使用受潮结块的水泥。
5.1.4灌浆用水应符合拌制水工混凝土用水的要求。5.1.5水泥灌浆一般使用纯水泥浆液。在特殊地质条件下或有特殊要求时，根据需要通过现场灌浆试验论证，可使用下列类型浆液：
1细水泥浆液，系指干磨细水泥浆液、超细水泥浆液和湿磨水泥浆液；
2稳定浆液，系指掺有稳定剂，2h析水率不大于5%的水泥浆液；
3混合浆液，系指掺有掺合料的水泥浆液；12
