【电力行业标准(DL)】 电力工程物探技术规程

DL/ T 5159 2002

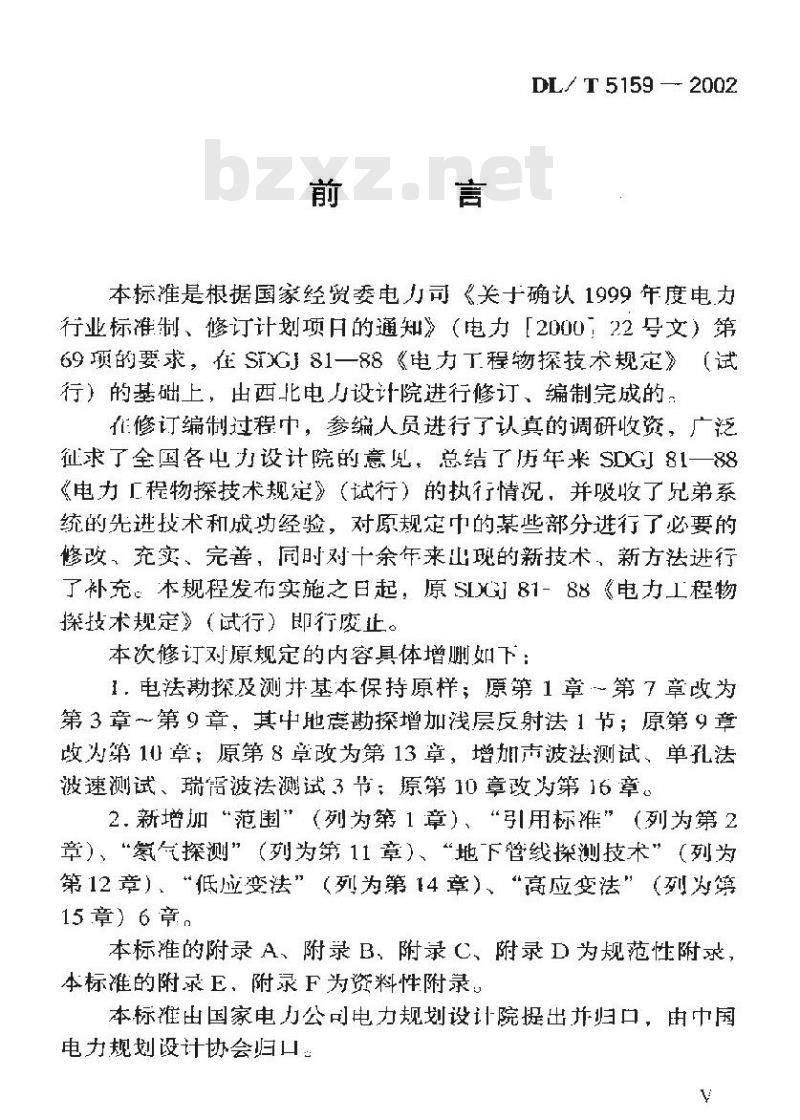

本标准是根据国家经贸委电力司《关于确认1999年度电力行业标准制、修订计划项日的通知》（电力【2000：22号文）第69项的要求，在SiXGJ81一88《电力T程物探技术规定》（试行）的基础上，出西比电设计-院进行修订、编制完成的：在修订编制过程中，参编人员进行了认真的调研收资，广泛征求了全国各电力设计院的意见，总结了历年米SDG81一88《电力厂程物探技术规》（试行）的执行情况，并吸收了兑弟系统的先进技术和成功经验，对原规定中的某些部分进行了必要的修改、充实、完善，同时对十余年来山现的新技术，新方法进行了补充本规程发布实施之日起，：原81-88《电力工程物探技术规定》（试行）即行度正。本次修订对原规定的内容具体增删如下：1.电法勘探及测并基本保持原样；原第1章~第7章改为第3章～第9章，其中地勘探增加浅层反射法1节；原第9章改为第1章；原第8章改为第13章，增加市波法测试、单孔法波速测试、瑞简波法测试3节：原第10章改为第16章。2.新增加“范围（列为第1章）、“引用标雅”（列为第2章）、“气探测”（列为第11章）、“地下管线探测技术”（列为第12章）、*低应变法”（列为第14章）、“高应变法”（列为筑15章）6草，
本标准的附录A、附录B、附录C、附录D为规范性附求，标准的附E，附录F为资料性附录：本标准出国家电力公司电力规划设计院提出并归口，由中国电力规划设计协会归口：
DL/T5159—2002

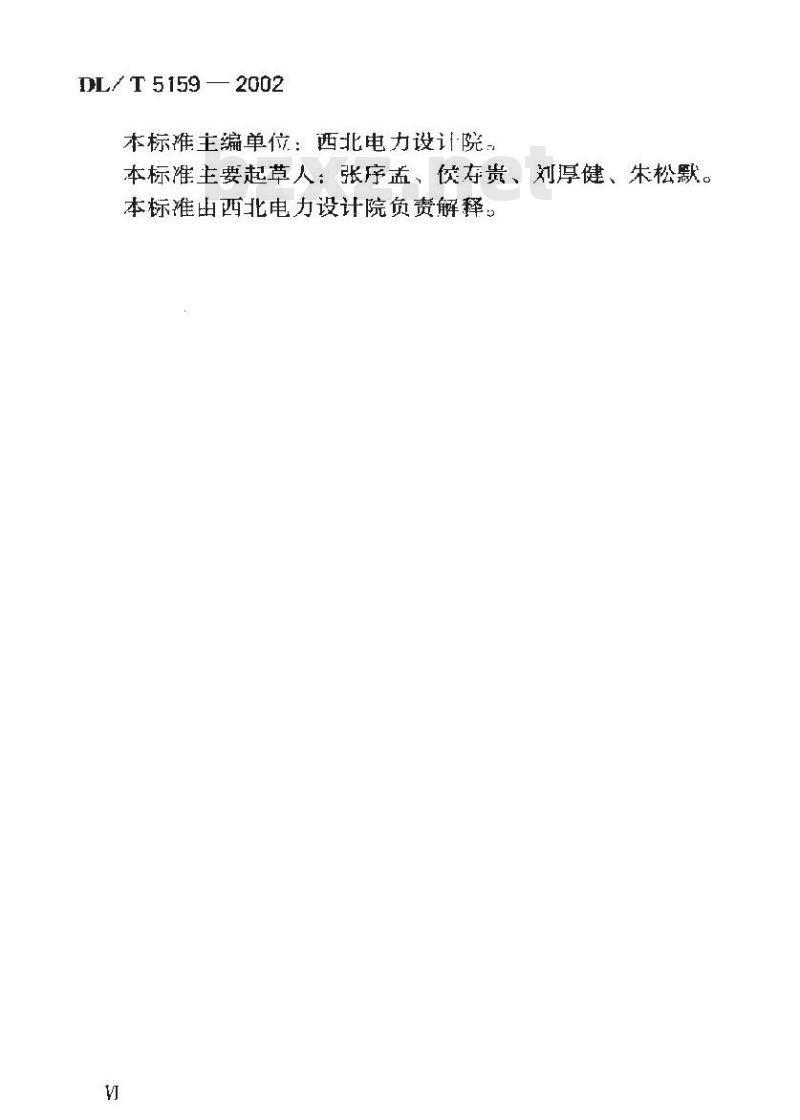

本棕雅主编单位：西北电力设院本标准主要起草人：张序孟、侯存贵、刘厚健、朱松默。本标准出西北电力设计院负责解释，1范
DL/T5159

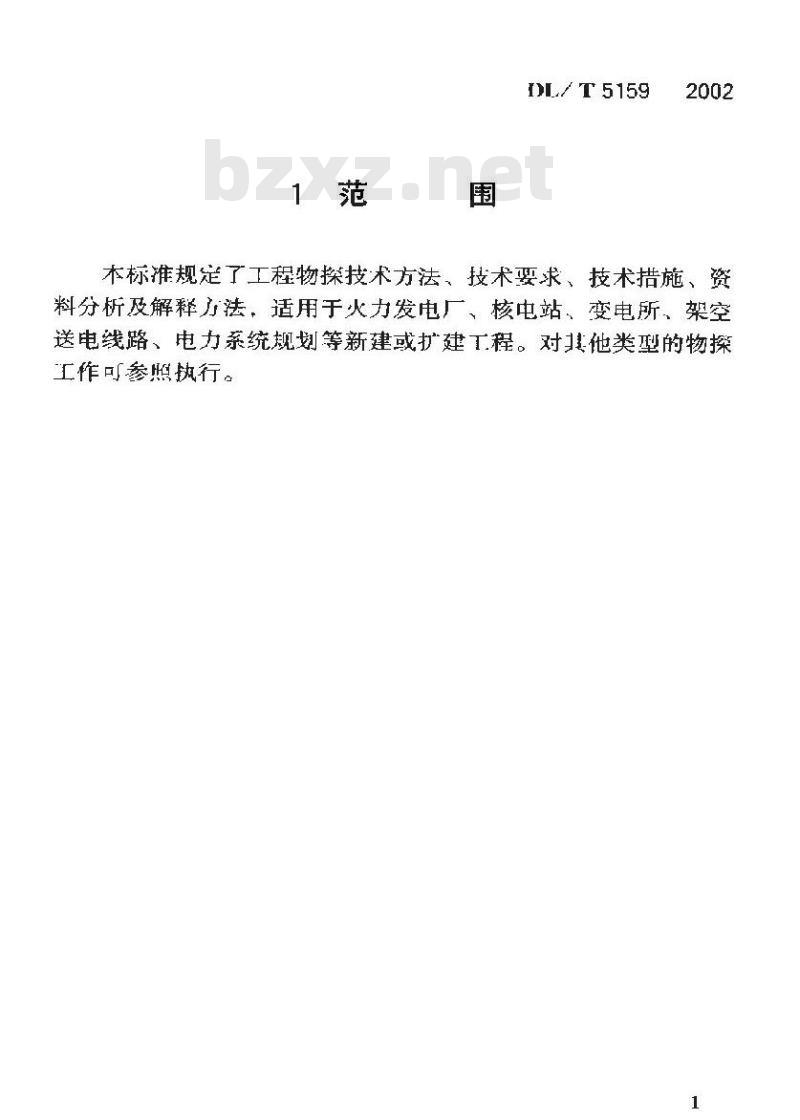

本标准规定了工程物探技术方法、技术要求、技术措施、资料分析及解释方法，适用于火力发电厂、核电站、变电所、架空送电线路、电力系统规划等新建或扩建工程。对他类型的物探工作可参照执行。
DL7 51592002

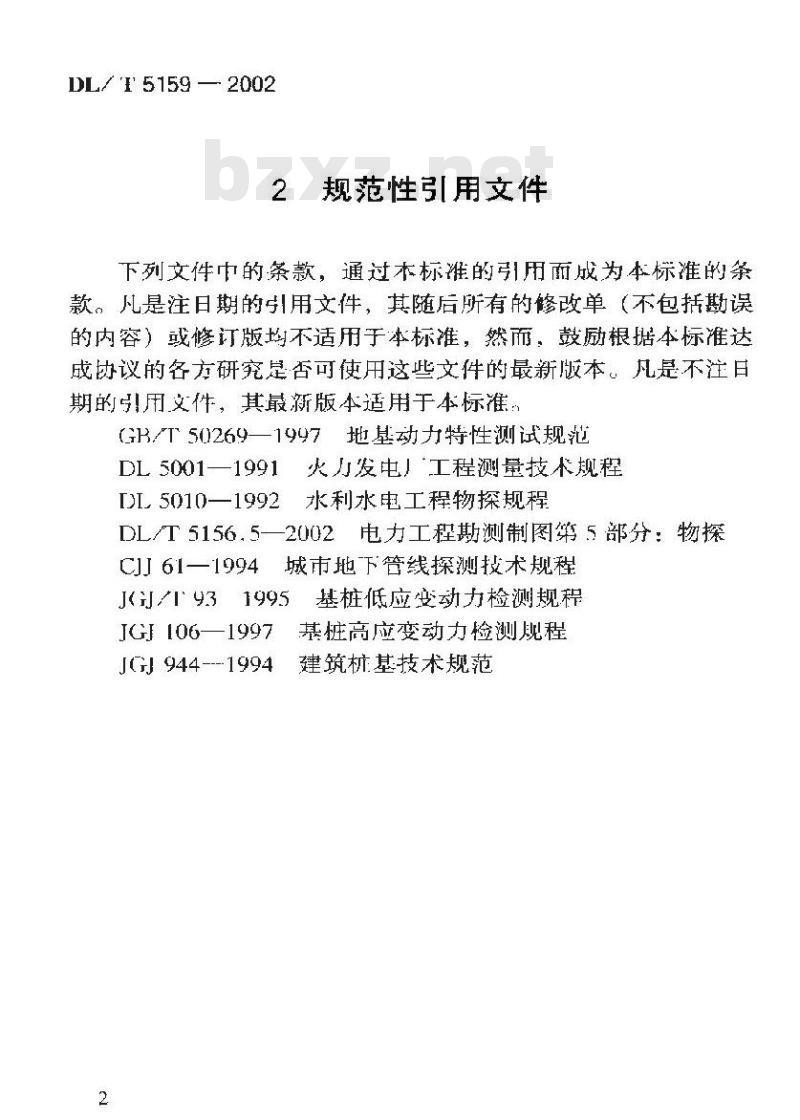

2规范性引用文件
下列文中的条款，通过本标雅的弓用南成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用支件，其最新版本适用于本标准：BT50269一1997地动力特性测试规池DL5001一1991火刀发电工程姆量技规程L5010一1992水利水电工程物探规程DL/T5156.5一2002电力工程勘测制图第5部分：物探CJJ61一1994城市地下管线探测技术规程J(J1931995基桩低应变动力检测规程JGI106一1997基桩高应变动力检测舰程JGJ944----1994
建筑析基技术规范
DL/T5159—2002

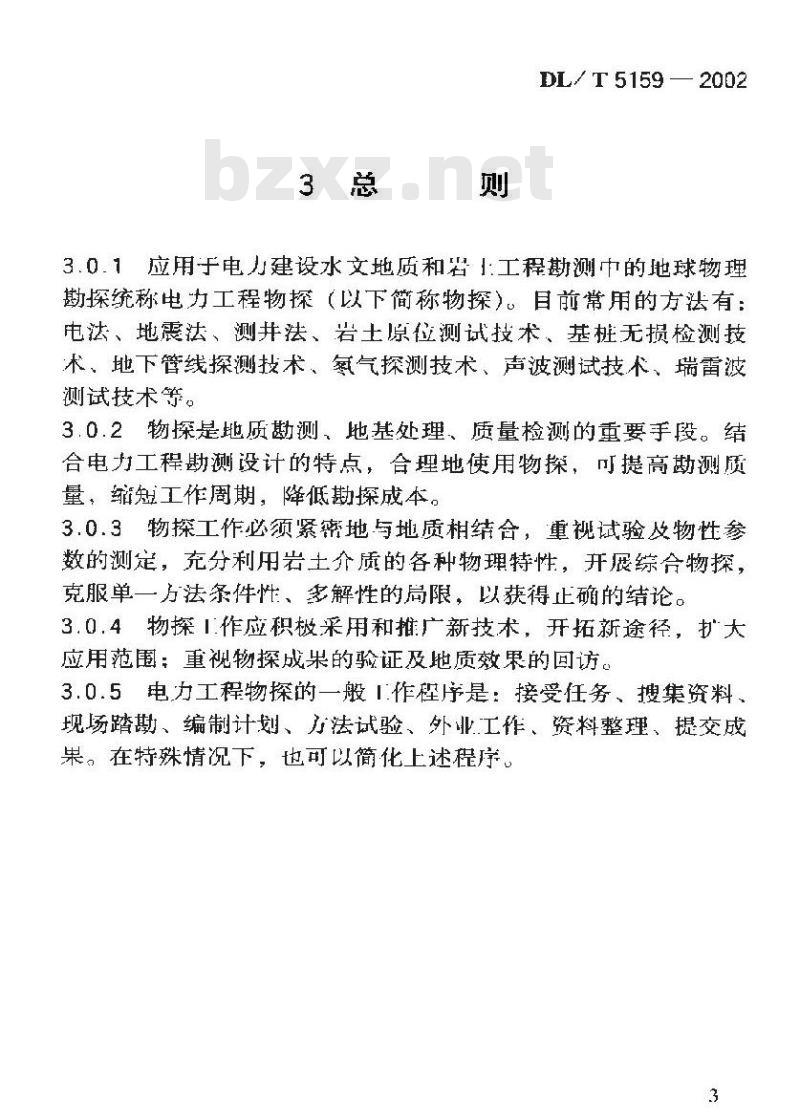

3.0.1应用于电力建设水文地质和君1工程勘测中的地球物理勘探统称电力工程物探（以下简称物探）目前常用的方法有：电法、地震法、测井法、岩土原位测试技术、基桩无损检测技术、地下管线探测技术、复气探测技术、声波测试技术、瑞雷波测试技术等。
3.0.2物探是地质勘测，地基处理、质量检测的重要手段。结合电力工程勘测设计的特点，合理地使用物探，可提高勘测质量，缩短工作周期，降低勘探成本。3.0.3物探工作必须紧地与地质相结合，重视试验及物性参数的测定，充分利用岩土介质的各种物理特性，开展综合物探，克服单一方法条件性、多解性的局限，以获得止确的结论。3.0.4物探1.作应积极采用和推广新技术，开拓新途径，扩大应用范围：重视物探成果的验证及地质效果的回访。3.0.5电力工程物探的一般1.作程序是：接受任务、搜集资料、现场踏勘、编制计划、方法试验、外业工作、资料整理、提交成果。在特殊情况下，也可以简化上述程序。3
DL/ T 5159 —2002
4物探应用的基本条件
4.0.1探测对象与周围介质应存在明显的物性（即电性、弹性、密度放射性等）差是。
4.0.2探测对象的厚度，宽度或直径，相对于埋藏深度应真有一是的规模
4.0.3探测对象的物性异常能从干扰背景中清晰分辩，4.0.4地形影响不应奶碍野外作业及资料解释，或对其影响能利用现有手段进行地形收正。
4.0.5物探方法的有效性，取决于最大限度地满是4.0.1。在实际工作中，由于地形、地貌、地质条件的复杂多变，在具体应用时，应符合下列要求：
1通过研究和试验，正确选择工作方法：2利用已知地球物理特征进行综合物探方法研究：3运用助探于段查证异常性质：结合实际地质情况对异常进行再推断：
DL/T51592002
5物探任务的接受与工作
计划大纲的编制
物探工作任务书一般出主管部门下达：其士要内容包5.0.1
工名称工作地点、工程编号及范围：工作任务与技术要求；
要求提交的成果资料及期限：
工作区的地形、地貌及地质概况；与任务有关的已知地质资料及地形图目录。在止式接受任务前，应会同地质人员进行现场踏勘，如有必要，应进行方法试验。通过踏勘或方法试验确认不具备物探工作条件时，可申述理由请求撤消或改变任务。5.0.3工作计划大纲应根据任务书要求，在全面搜集和深人分析测区及其邻近区域的地形、地貌、水系、气象、交通、地质资料与已知物探资料的基础上，结合实际情况进行编制。5.0.4
特征。
工作计划无纲应包括下刻内容：物探作任务、范围、期限及测区位置。测区地形、地貌、水文地质与工程地质概况、地球物理3物探方法的选择及依据，技术要求，方法有效性分析，野外工作的布置。其中包括：丁作量的估算，测线方位的选择，测网的布置，极距、检波距、炮检距的确定，观测系统的选择，检测工作量的布置，参数测定及各种方法的实施步骤。4与其他专业的配合（地质、测量）。5使用仪器设备，材料、车辆计划。6劳动组织与1作进展。
DIL T 5159
拟提交的成果资料
财务预算及概算，此内容来自标准下载网
测区地形图及物探工作量布置图。6.1.1
DL/T 5159—2002
物探在电力工程各设计阶段的任务6
6，1初步可行性和可行性研究阶段的物探任务水源地普查：
探测覆盖层厚度；
寻找隐伏的地貌和岩性分界线；了解灰岩地区岩溶发育情况，导找岩溶发育带：探测十要含水层理藏深度及厚度；确定断层破碎带和充水裂隙带的位置与宽度；寻找占河道及掩埋的冲洪积扇的位置；追索地下暗河；
划分富水带与贫水区，并进行富水程度划分：滨海区划分威淡水分界线。
厂（站）址地质调查：
当厂（站）址需作稳定性分析时，了解）：（站）址及其附近影响厂（站）址稳定的断裂构造的具体位置、破碎带宽度和产状；
广解危及厂（站）址的滑坡体的滑动范围及滑动面：进行边坡稳定观测。
地基调查：
探测厂（站）址基岩理深及变化：探测第四系中有一定厚度的砂卵石层、黏土层、软土层和多年冻士层：
判别饱和砂土和粉土的液化势：3
探测基岩地基的风化厚度或破碎程度；5探测厂（站）址内对地萃有影响的岩溶、土洞的分布发育规律及发育程度；
DL/T51592002
6探测覆盖层内有一一定规模的透镜体和均匀体：7在钻孔中测定各地层的深度、厚度和波速；8为构（建）筑物的动力反应分析和计算提供地基的动力参数，如纵波速度、横波速度、动弹性模量动剪划模量、动消松比、克越周期等。
6.2初步设计阶段的物探任务
利用水支地质钻孔，升展测并工作：划分钻孔地质柱状剖面，进行地层对比：1
确地层的孔隙度、渗透性能，含水量，确定主要含水层的层数、相应深度、厚度；
提供断裂破碎带、裂隙含水带的位置与产状：3
划分咸淡水垂直分界面；
测定并径、并斜，并温：
测定地下水流速、流向、捕水量、自然渗透速度、相方补纷关系，影响半径：给水度等。6.22探测厂（站）址内小断裂的具体位置、断距惑破碎带苑度。
6.2.3探测厂（站）址内地下溶洞、洞穴或埋藏的具体位置、理藏探度，大小及充摄物的性质。探测！（站）址内较大岩脉的位置、宽度及其走向。6.2.4
探测广（站）址内局部分布的软弱夹层（如淤泥层）的边界线。
测定地基的织波，波速度随深度的变化。6.2.7
进行地脉动测定。
进行高压输电线路的大地电导率测定及厂址、变电所、6.2.8
微波站的镶电阳率测定。
DL/T5159—2002
6.3施工图和施工阶段的物探任务测定天然地的各种弹性系数、刚度及阻尼比。对基桩复合地基质量进行检测。测定桩的动刚度及极限承载力。6.3.3
6.4其他物探任务
探测地下管线、地下隐蔽工程及环境地质监测等。9
DL/T5159 2002
7物探测量工作
7.0.1物探点的测量工作应按DL5001《火力发电厂工程测量技术规程》中有关条文的规定执行。7，0.2物探点、线的测量定位：1
先在地形图上布置测点、测线，然后放样到实地；在实地布置测点、测线，再测量定位到地形图1；物探点均应设立标志并编号。
物探点的测量精度婴求：
物探点的平面点位误差，在工作比刺尺的图件，不得大于2mm；
物探点的高程允许误差为土0.51m；2
3各种电剖面（括自电、充电法剖面）的点距允许误差为3%，削面总长度允许误辈为1%：4地震勘探检波距和绳检距的允许误差为土2%，测线总长度充许误差为± 1%
7.0.4测量应提交的资料：
1所有物探点的坐标和高程数据，应展绘在所工作比例尺的地形图上，并提交物探型标、高程、点距、觉表，2必要时，应提供所需比例尺的实测地形剃面图：3，恶测区无地形图或地形图精度达不到要求时，可草测适，当例尺的平面使置图平面图工做包括网：线点间粗互位置，并标明钻孔、道路、河流、陡次、地物等主要地貌的相对位置
7.0.5物探工作所使用的比例尺，不得小手同一阶段、同一…门程的求文，程地质使用的比例尺，育一之相同司。10
