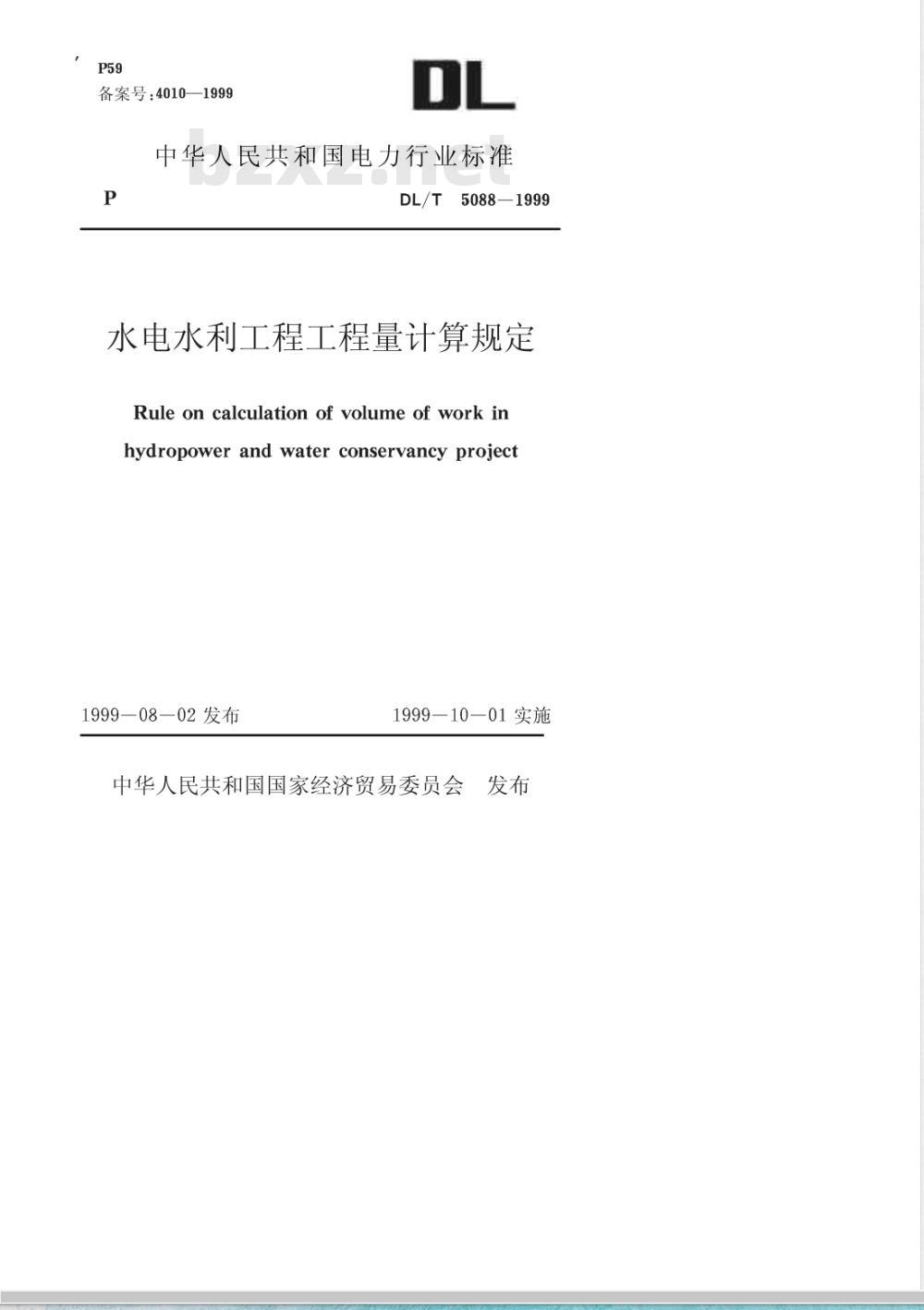

【电力行业标准(DL)】 水电水利工程工程量计算规定

备案号：4010—1999
中华人民共和国电力行业标准
5088—1999
水电水利工程工程量计算规定
Rule on calculation of volume of work inhydropower and water conservancy project1999-08—02发布
1999-10—01实施
中华人民共和国国家经济贸易委员会发布
中华人民共和国电力行业标准
5088-1999

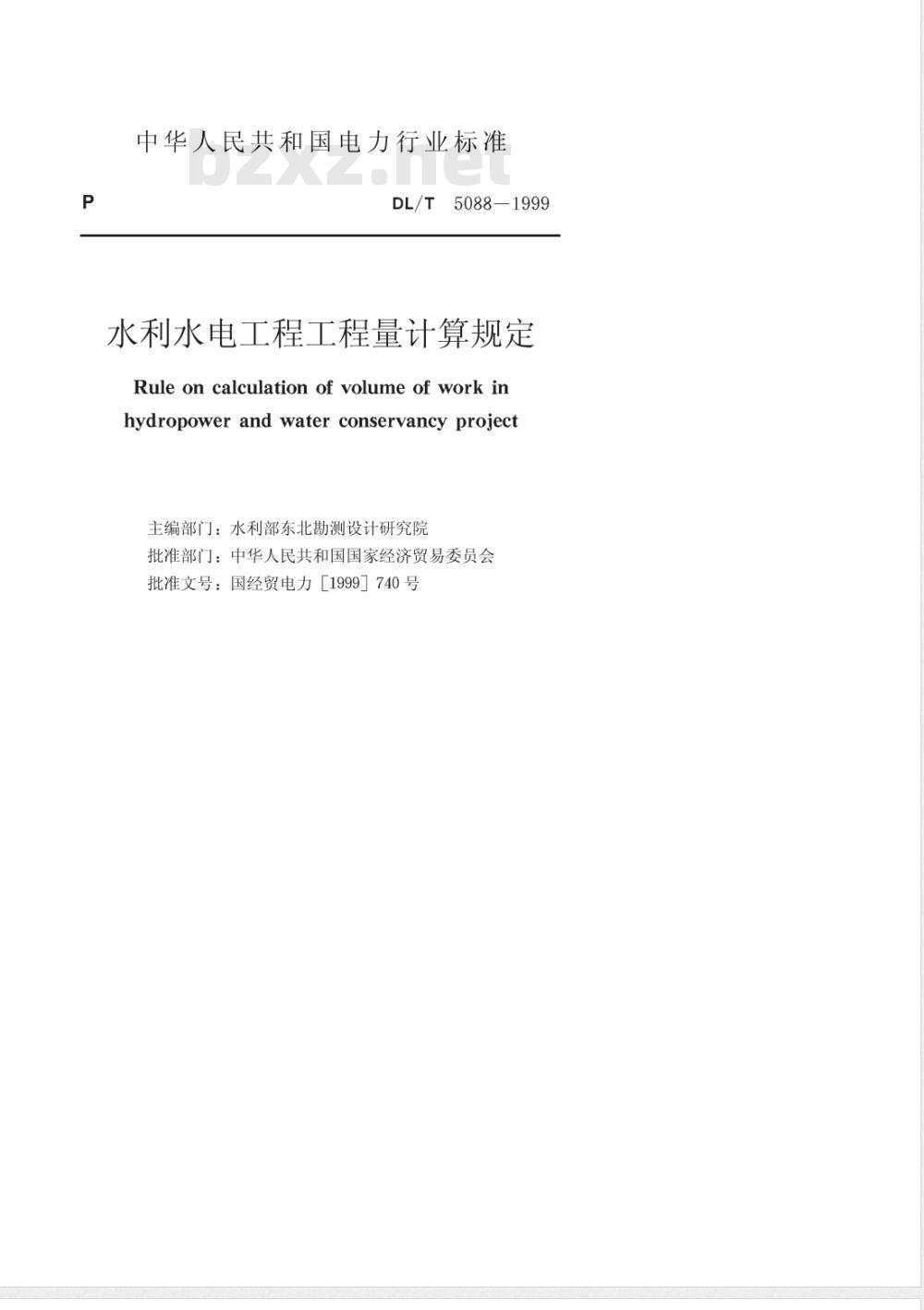

水利水电工程工程量计算规定
Rule on calculation of volume of work inhydropower and water conservancy project主编部门：水利部东北勘测设计研究院批准部门：中华人民共和国国家经济贸易委员会批准文号：国经贸电力[1999］740号DL/T5088—1999

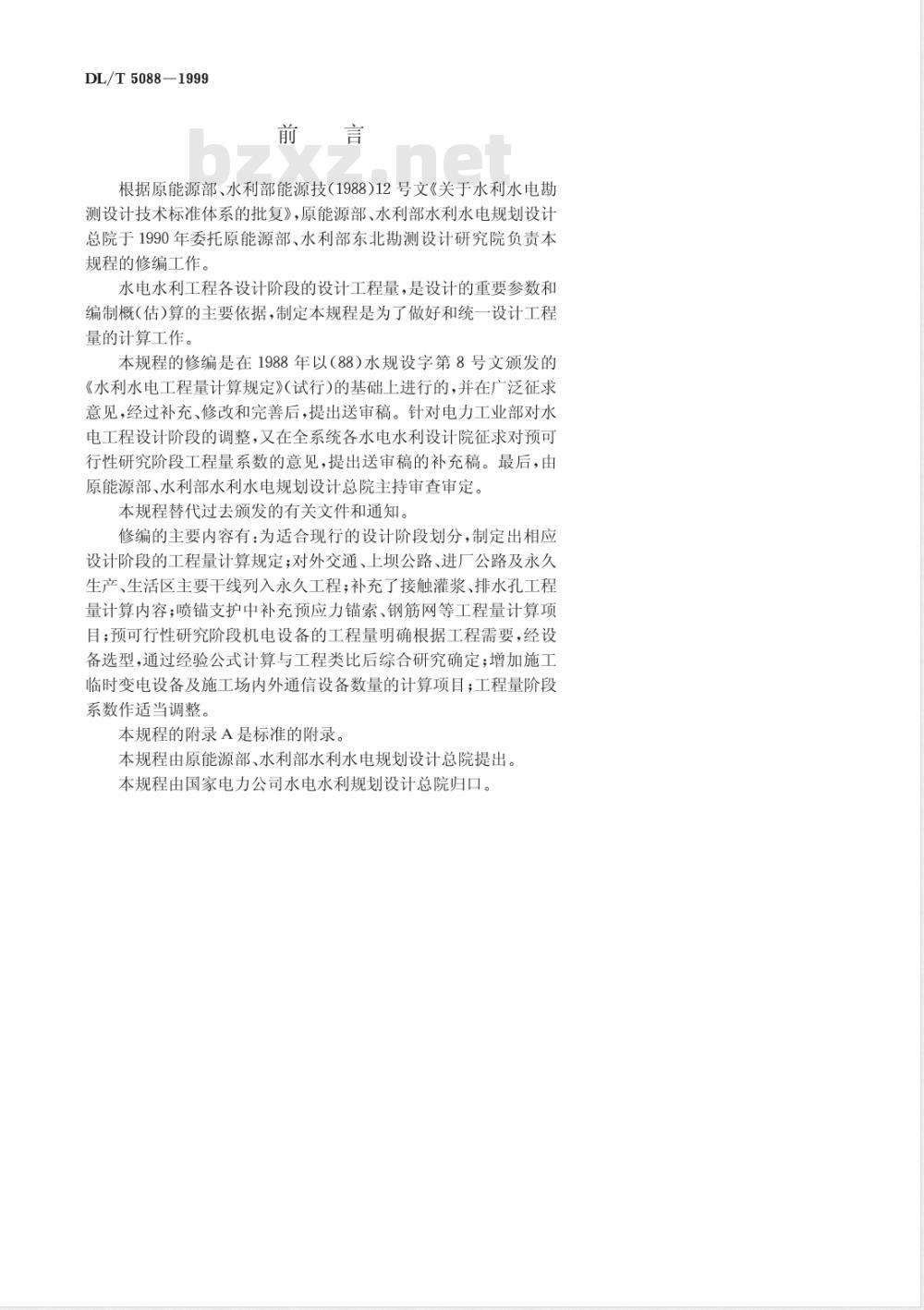

根据原能源部、水利部能源技（1988)12号文《关于水利水电勘测设计技术标准体系的批复》，原能源部、水利部水利水电规划设计总院于1990年委托原能源部、水利部东北勘测设计研究院负责本规程的修编工作。
水电水利工程各设计阶段的设计工程量，是设计的重要参数和编制概（估）算的主要依据，制定本规程是为了做好和统一设计工程量的计算工作。
本规程的修编是在1988年以（88）水规设字第8号文颁发的《水利水电工程量计算规定》（试行)的基础上进行的，并在广泛征求意见，经过补充、修改和完善后，提出送审稿。针对电力工业部对水电工程设计阶段的调整，又在全系统各水电水利设计院征求对预可行性研究阶段工程量系数的意见，提出送审稿的补充稿。最后，由原能源部、水利部水利水电规划设计总院主持审查审定。本规程替代过去颁发的有关文件和通知。修编的主要内容有：为适合现行的设计阶段划分，制定出相应设计阶段的工程量计算规定；对外交通、上坝公路、进厂公路及永久生产、生活区主要干线列入永久工程；补充了接触灌浆、排水孔工程量计算内容；喷锚支护中补充预应力锚索、钢筋网等工程量计算项自；预可行性研究阶段机电设备的工程量明确根据工程需要，经设备选型，通过经验公式计算与工程类比后综合研究确定；增加施工临时变电设备及施工场内外通信设备数量的计算项目；工程量阶段系数作适当调整。
本规程的附录A是标准的附录。

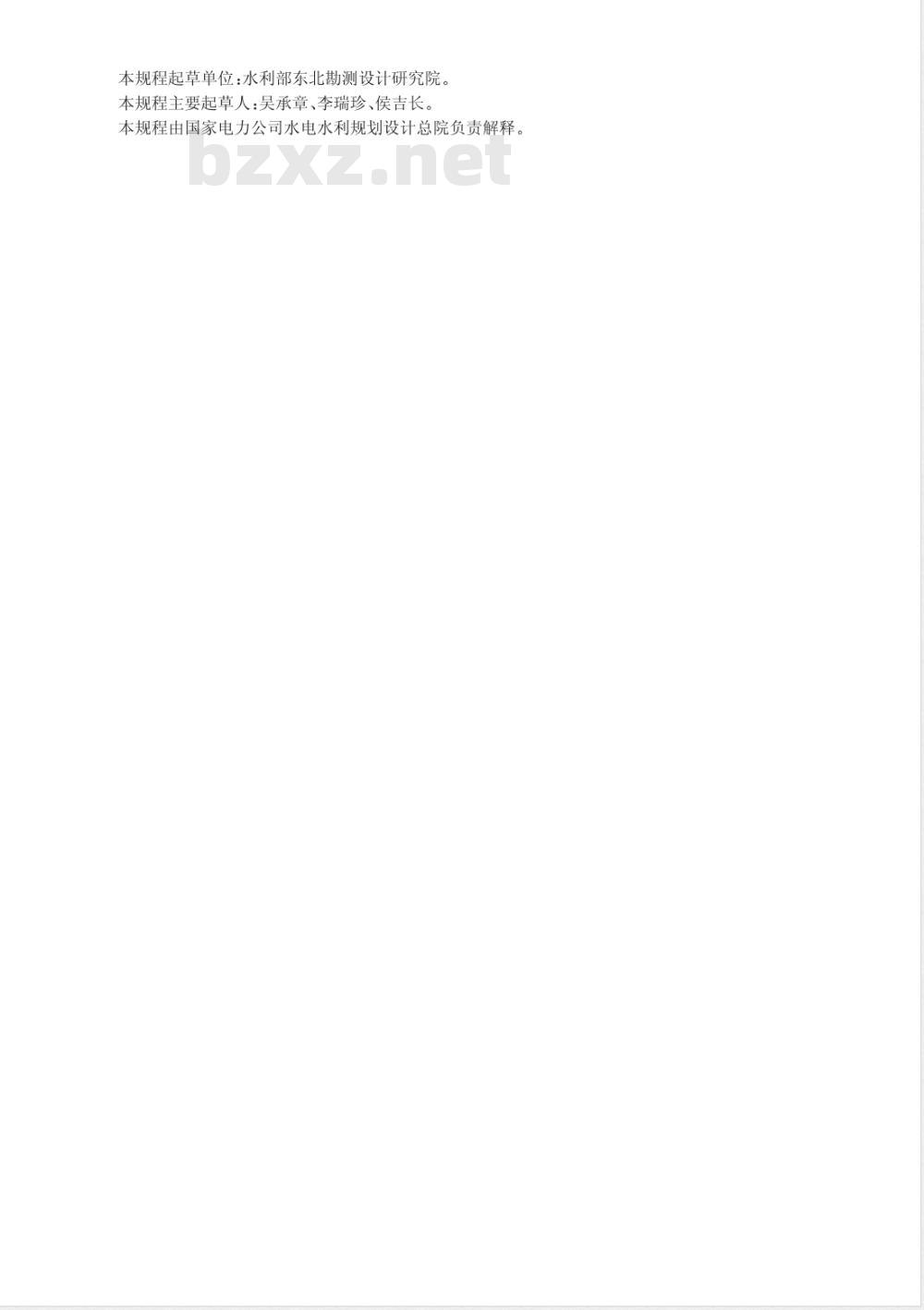

本规程由原能源部、水利部水利水电规划设计总院提出。本规程由国家电力公司水电水利规划设计总院归口。本规程起草单位：水利部东北勘测设计研究院本规程主要起草人：吴承章、李瑞珍、侯吉长。本规程由国家电力公司水电水利规划设计总院负责解释。DL/T5088—1999

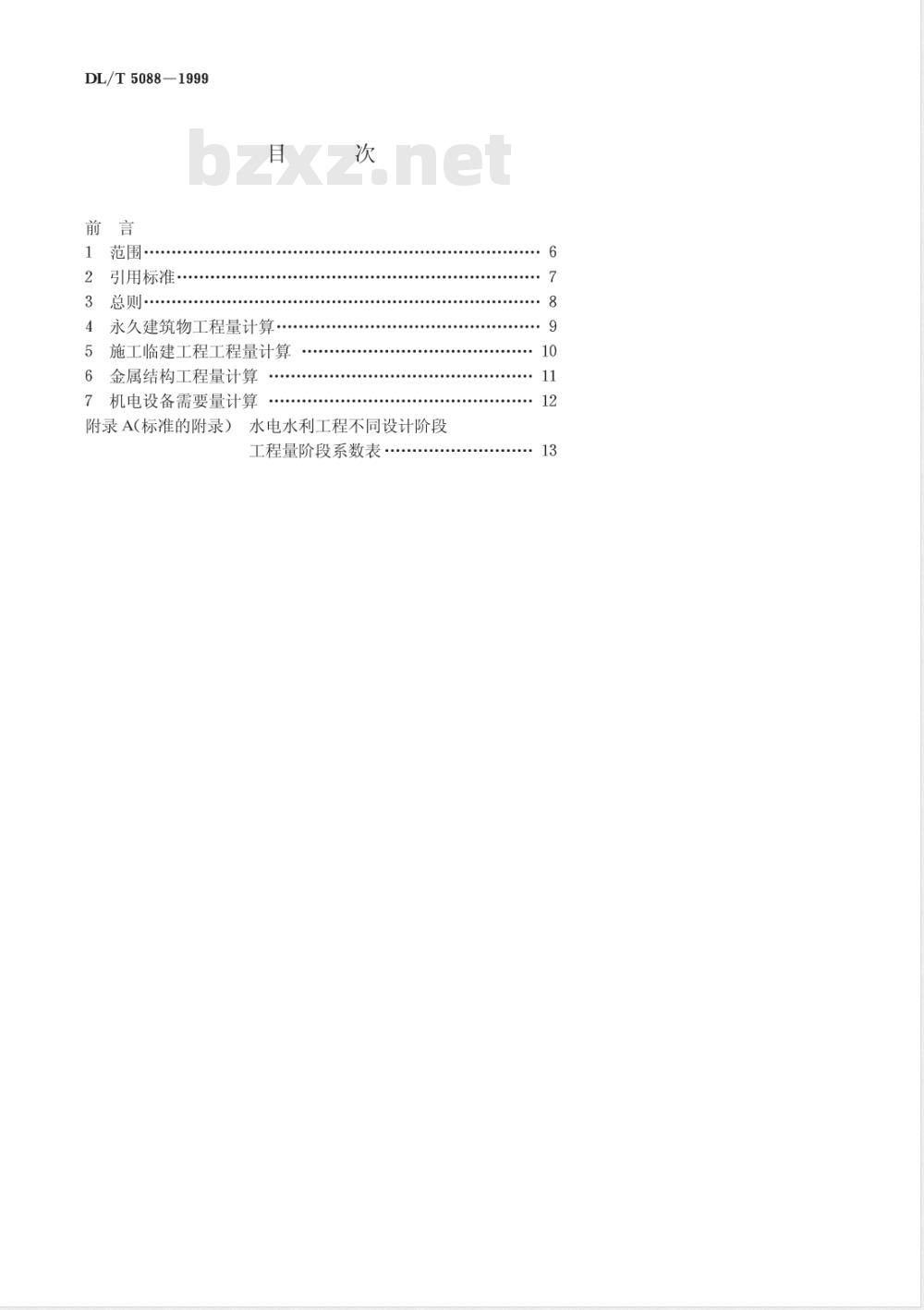

引用标准
永久建筑物工程量计算·
施工临建工程工程量计算
金属结构工程量计算
机电设备需要量计算免费标准bzxz.net
附录A(标准的附录）
水电水利工程不同设计阶段
工程量阶段系数表…·
1范围
本标准规定了水电水利工程量计算原则和要求，适用于预可行性研究报告、可行性研究报告阶段的水电水利工程工程量计算工作。
2引用
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。DL5021—93水利水电工程初步设计报告编制规程9水利水电工程施工组织设计规范SDJ338—89
电计[1993]567号
号水电工程预可行性研究报告编制暂行规定7
3总则
3.0.1水电水利工程各设计阶段的设计工程量，是设计的重要参数和编制工程概（估）算的主要依据。为做好和统一设计工程量的计算工作，特制定本规程。
3.0.2永久水工建筑物和主要施工临建工程的工程量，其项目划分，根据不同设计阶段设计精度的要求，预可行性研究阶段和可行性研究阶段分别应符合能源水规[1990]825号文《水利水电工程可行性研究投资估算编制办法》和电水规[1997123号文《水力发电工程可行性研究报告设计概算编制办法及费用标准》的工程项目划分的规定。
3.0.3提供编制概（估）算的各项目设计工程量，应根据建筑物或工程的设计几何轮廊尺寸净值进行计算，并按附录A表所列乘以相应的阶段系数。施工中超挖、超填部分已计入概算定额，不再包括在设计所提出的工程量中。
3.0.4水电水利工程工程量计算除执行本规程外，预可行性研究阶段还应符合电计［1993］567号文、能源水规［1990］825号文和SDJ338的规定；可行性研究阶段还应符合DL5021、SDJ338、电水规[1997]123号文等有关规程、规范和办法的规定。8
4永久建筑物工程量计算
4.0.1土石方开挖工程量，应根据工程布置图切取剖面按不同岩土类别分别进行计算，土石方开挖工程量应将明挖、洞挖分开，明挖分坑槽、坡面、基础、水下开挖；洞挖分平洞、斜井、竖井、地下厂房洞室。
4.0.2土石方填筑工程量，应根据建筑物设计断面中的分区及其不同材料分别进行计算，其沉陷量应包括在内。4.0.3混凝土工程量，对不同类别、部位、标号及级配须分别进行计算；钢筋混凝土的钢筋按配筋量计算。4.0.4固结灌浆与惟幕灌浆的工程量（包括灌浆检查孔），自建基面算起。钻孔深度（包括排水孔）自孔顶高程算起，并按地层或混凝土不同部位分别计算。接触灌浆及接缝灌浆按设计所需面积计算。地下工程顶部的回填灌浆，其范围一般在顶拱中心角90°～120°以内，按设计的混凝土衬砌外缘面积计其工程量；地下工程的固结灌浆及排水孔数量根据设计要求计算。4.0.5喷锚支护工程量，根据设计要求计算，其中喷混凝土和砂浆应计及回弹量；锚杆、预应力锚索、钢筋网应说明型式、直径、长度、数量及岩石级别。
4.0.6预可行性研究阶段，对外公路工程量根据1/10000～1/5000地形图拟定的线路走向、平均纵坡所计得的公路长度及选定的公路等级，按扩大指标进行计算，对其中的大中型桥涵、隧道需要单独估算工程量。可行性研究阶段，在大、中型工程中应做专项设计，提出公路、桥涵、隧道等的各项工程量。4.0.7上坝公路、进厂公路及永久生产、生活区等主要交通干线，应根据1/2000～1/500地形图进行路基、路面和有关建筑物设计计算工程量并乘以相应的阶段系数。9
5施工临建工程工程量计算
5.0.1施工导流工程，包括围堰（及拆除工程）、明渠、隧洞、涵管、底孔等工程量，与永久建筑物结合的部分及混凝土堵头计入永久工程量中，不结合的部分计入临时工程量中，分别乘以各自的阶段系数。导流底孔封堵，闸门设施应计入临时工程量中。5.0.2地下工程施工支洞的工程量，应根据施工组织设计及永久建筑物要求进行计算。
临时支护的锚杆、喷混凝土、钢支撑以及混凝土衬砌施工用的钢筋、钢材等工程量应根据设计要求计算。5.0.3大型施工设施及施工机械布置所需土建工程量，如砂石系统、混凝土系统、缆式起重机平台的开挖或混凝土基座、排架和门、塔机栈桥等，按永久建筑物要求计算工程量。5.0.4场内临时交通可根据1/50001/2000施工总平面布置图拟定线路走向、平均纵坡计得的公路长度和选定的级别，以及桥涵、防护工程等，按扩大指标进行计算。对其中的大、中型桥涵需单独计算工程量。
5.0.5场外输电线路，可根据1/10000～1/5000地形图选定的线路走向计算长度，并说明电压等级、回路数。施工变电站设备的数量，根据容量确定。施工场内外通信设备应根据工程实际情况确定。5.0.6临时生产、生活房屋建筑工程量，按SDJ338一89的规定计算。
5.0.7对其他临时工程的工程量，如场地平整、施工占地等，按施工总布置进行估算。
6金属结构工程量计算
6.0.1水工建筑物各种钢闸门和拦污栅的重量，预可行性研究阶段可按已建工程资料用类比法确定；在可行性研究阶段应根据闸门、拦污栅的主要构件进行计算，并按已建工程资料用类比法综合研究确定。
与各种钢闸门和拦污栅配套的门槽埋件及各种启闭机的重6.0.2
量，在预可行性研究阶段、可行性研究阶段，均可参考已建工程及现行启闭机系列标准的资料类比选用。11
