【国家标准(GB)】 原油动态计量 油量计量

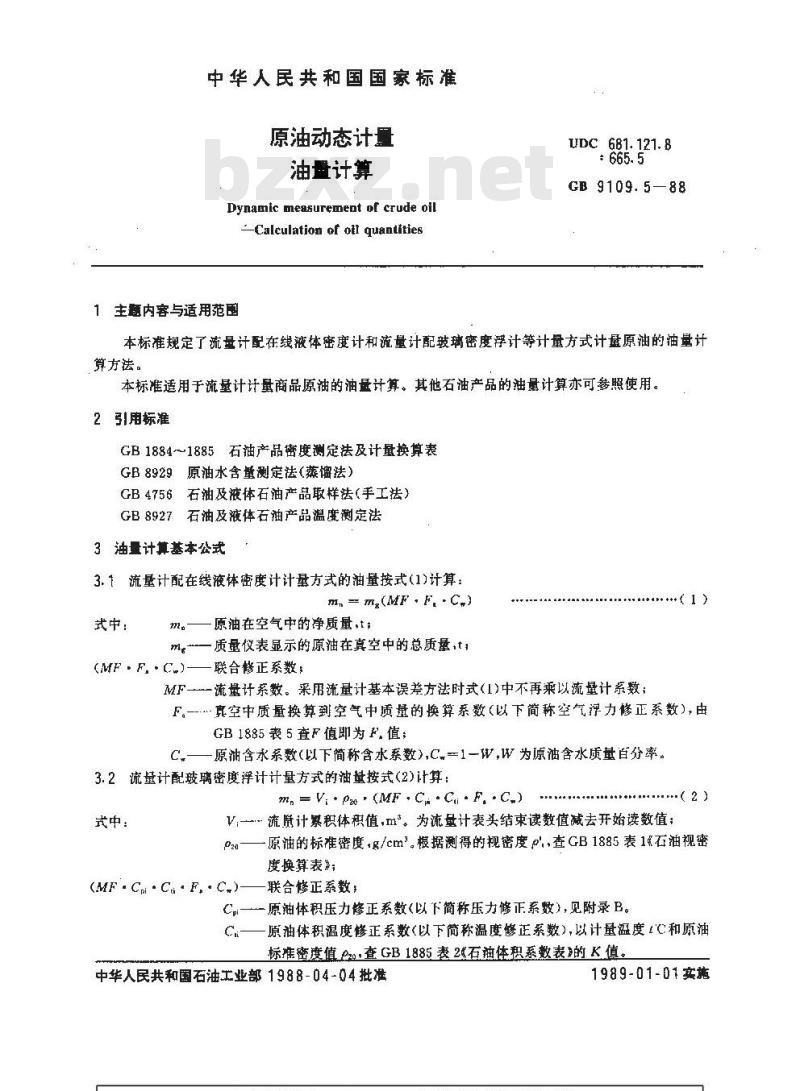

中华人民共和国国家标准
原油动态计量
油量计算
Dynamic measurement of crude oil-Calculation of oll quantfties1主题内容与适用范围
UDC 681.121.8
GB 9109.5—88
本标准规定了流量计配在线液体密度计和流量计配玻璃密度浮计等计量方式计量原油的油量计算方法。
本标准适用于流量计计量商品原油的油量计算。其他石油产品的油量计算亦可参照使用。2引用标准
GB1884~1885石油产品密度测定法及计量换算表GB8929原油水含量测定法（蒸馏法）GB4756石油及液体石油产品取样法（手工法）GB8927石油及液体石油产品温度测定法3油量计算基本公式
3.1流量计配在线液体密度计计量方式的油量按式(1)计算：m,-m(MF.F,.C.)
式中：
原油在空气中的净质量，t；
m.—质量仪表显示的原油在真空中的总质量，t1（MF·F·C）——联合修正系数;MF一一流量计系数。采用流量计基本误差方法时式(1)中不再乘以流量计系数；.t1)
F。-真空中质量换算到空气中质基的换算系数（以下简称空气浮力修正系数)，由GB1885表5查F值即为F.值；
原油含水系数（以下简称含水系数），C-1一W，W为原油含水质量百分率。3.2流量计配玻璃密度浮计计量方式的油量按式(2)计算：m,=V,.pa(MF,C..C.-F..C,)
式中：
V流既计累积体积值，m。为流盘计表头结束读数值减去开始读数值；P2a—原油的标准密度·g/cm根据测得的视密度pl,查GB1885表1石油视密度换算表》；
联合修正系数；
(MF-C-C.- F,C.)-
Cri———原油体积压力修正系数<以下简称压力修正系数），见附录B。Ci——原油体积温度修正系数(以下简称温度修正系数)，以计量溢度tC和原油标准密度值ezg.查GB1885表2石油体积系数表》的K值中华人民共和石油工业部1988-04-04批准1989-01-01实施
GB 9109.5-88

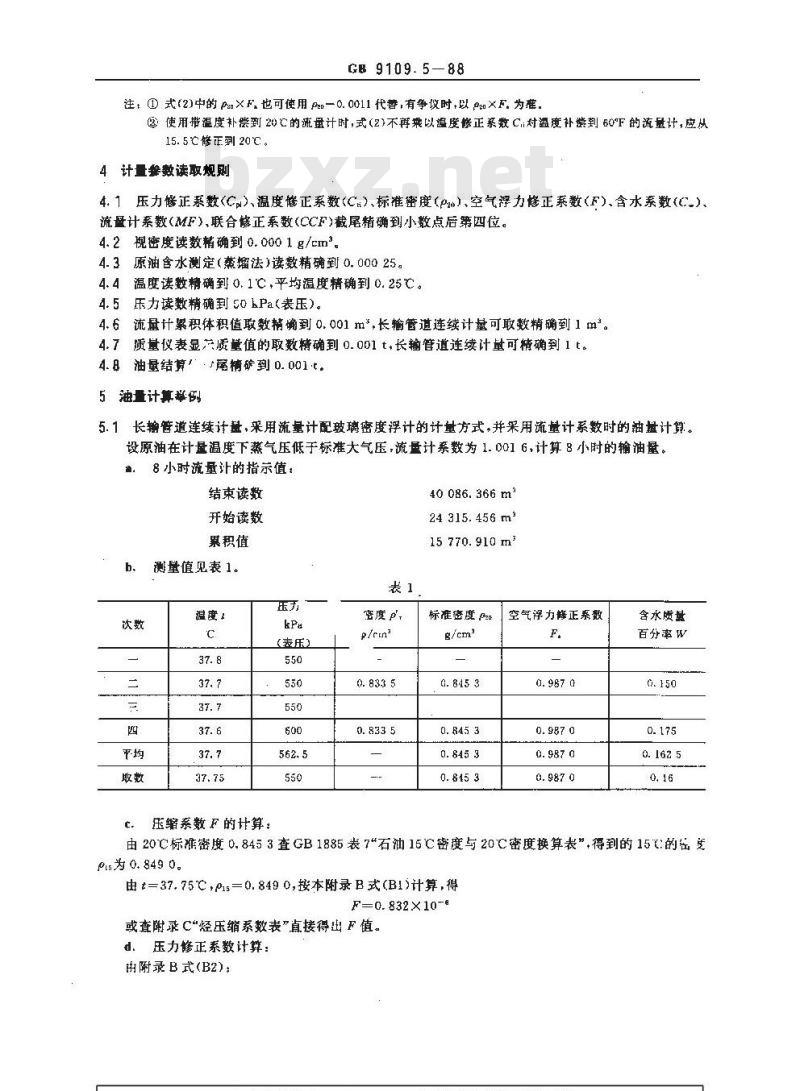

注，①式（2)中的p×F，也可使用p一0.0011代誉，有争议时，以p×F.为准，②使用带温度补偿到20C的流量计时，式（2)不再案以温度修正系数C对温度补偿到60°F的流量计，应从15. 5 ℃修正到 20 ℃。
4计量餐数读取规则
4. 1压力修正系数(Ca)、温度修正系数(Ch)、标准密度(p2m)、空气浮力修正系数(F)、含水系数(C.)流量计系数（MF)、联合修正系数(CCF)截尾精确到小数点后第四位。4. 2视密度读数精确到 0. 000 1 g/cm2。4. 3原油含水测定(蒸瘤法)读数精确到 0. 000 25。4.4温度读数精确到0.1℃,平均温度精确到0.25℃。4.5压力读数精确到 50 kPa(表压)。4.6流量计累积体积值取数精确到0.001m,长输管道连续计量可取数精确到1 m。4.7质量仪表显产质量值的取数精确到0.001t，长输管道连续计量可精确到1t。4. 8油量结算:菌糖硫到 0. 001 t。5油量计算举例
5. 1长输管道连续计量,采用流量计配玻璃密度浮计的计量方式,并采用流量计系数时的油盘计算。设原油在计量温度下蒸气压低于标准大气压,流量计系数为 1. 001 6,计算 8 小时的输油量。8小时流量计的指示值：
结束读数
开始读数
累积值
测量值见表1。
压缩系数 F 的计算;
(麦压)
40 086. 366 m
24 315. 456 m2
15770.910m
标准密度 Pe
空气浮力修正系数
含水质盘
百分率W
由20℃标雅密度 0.8453查GB1885表7*石油15℃密度与20℃密度换算表”,得到的15:的击叟P为 0. 849 0.
由 t=37.75℃C，Pis=0.849 0,按本附录B式(B1)计算,得F=0. 832X10-
或查附录C\烃压缩系数表”真接得出F值。d、压力修正系数计算：
用附录B式(B2)：
温度修正系数：
GB 9109. 5—88

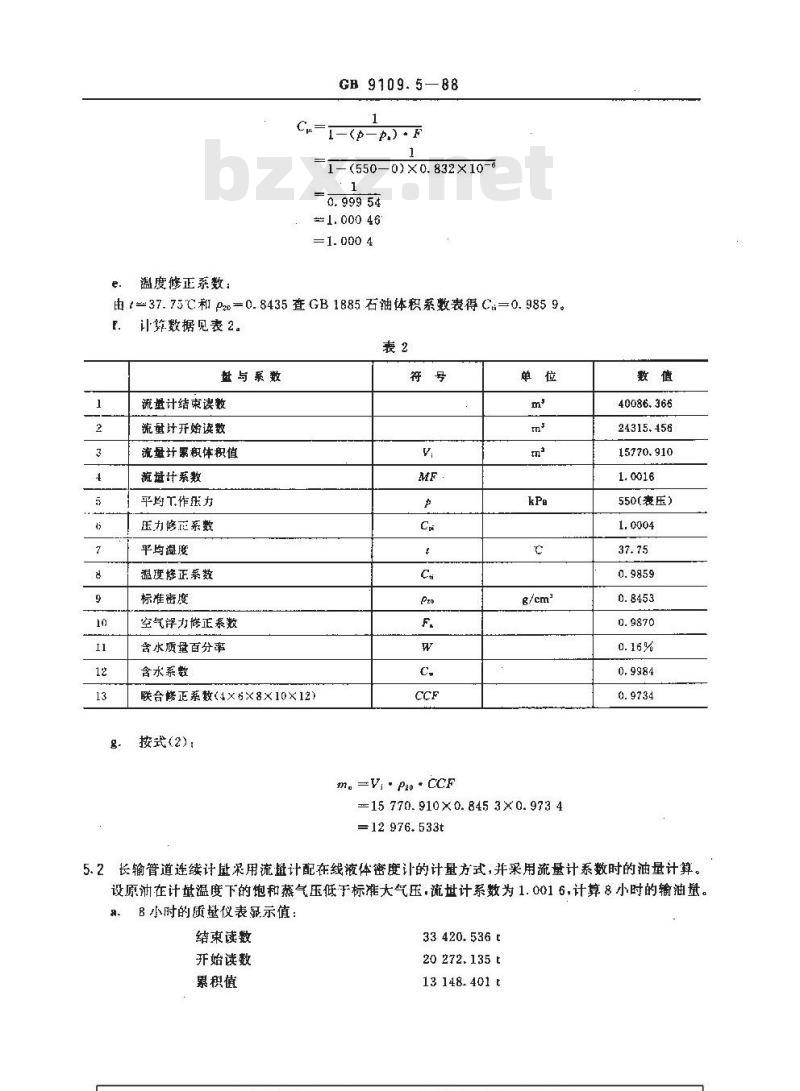

1-(550-0)x0.832x10-6
=1. 000 4
由 7=37.75C和 Pzo=0.8435查 GB 1885石油体积系数表得 C=0.9859。计算数据见表2.
盘与系数
流量计结束读数
流量计开始读数
流量计累积体积值
流盘计系数
平作压力
压力修正系数
平均度
温度接正系数
标准密度
空气浮力修正系数
含水质量百分率
含水系数
联合修正系数(4×6×8×10×12)g.
按式(2)：
m. -V; - Po -CCF
15 770. 910× 0. 845 3× 0. 973 412 976. 633t
40086.366
24315.456
15770.910
550衰压）
5.2长输管道连续计量采用流计配在线液体密度计的计量方式，并采用流量计系数时的油量计算。设原油在计量温度下的饱和蒸气压低于标准大气压，流世计系数为1.0016，计算8小时的输油。8小时的质整仪表显示值：
结束读数
开始读数
累积值
33 420.536 t
20 272. 135 t
13 148. 401 t免费标准bzxz.net
b、计算数据见表3。
量与系数
总质量显示值
流量计系数
含水率
含水系数
标准密度（用玻璃密度浮计测）空气浮力修正系数
联合修正系数（2X4X6）
按式(1)：
GB9109.5-88
m,=m,·CCF
=13 148. 401 X0. 986 9
12976.155 t
13 148.401
A1流量计读效
GB 9109. 5-88

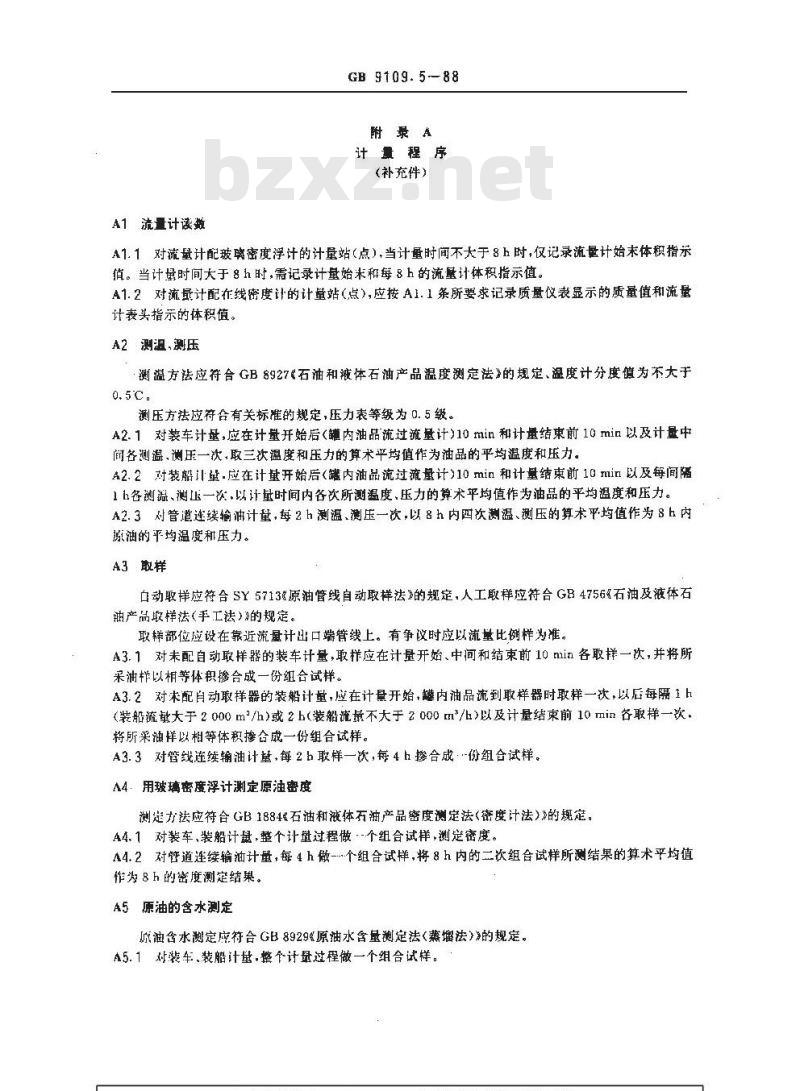

附录景A
计程序
(补充件）
A1.1对流量计配玻璃密度浮计的计量站（点），当计量时间不大于8h时，仅记录流量计始末体积指示值。当计量时间大于8h时，需记录计基始米和每8h的流量计体积指示值。A1.2对流量计配在线密度计的计量站（点），应按A1.1条所要求记录质量仪表显示的质量值和流量计表头指示的体积值。
A2测温,测压
·测温方法应符合GB8927石油和液体石油产品温度测定法》的规定、温度计分度值为不大于0.5C.
测压方法应符合有关标准的规定，压力表等级为0.5级。A2.1对装车计量，应在计量开始后(罐内油品流过流量计)10min和计量结束前10min以及计量中间各测温，测压一次、取三次温度和压力的算术平均值作为油品的平均度和压力。A2.2对装船il量-应在计量开始后（内油品流过流量计)10min和计量结束前10min以及每间隔1h各测温、测正一次，以计量时间内各次所测温度，压力的算术平均值作为油品的平均温度和压力。A2. 3对管道连续输讲计量，每2 h测温、测压一次,以8 h内四次测温、测压的算术平均值作为 8 h内源油的平均温度和压力。
A3取样
口动取样应符合SY5713原油管线自动取样法》的规定，人工取样应符合GB4756石油及液体石轴产品取样法（手工法）》的规定。取样部位应设在靠近流量计出口端管线上。有争议时应以流量比例样为准。A3.1对未配自动取样器的装车计量，取样应在计量开始、中间和结束前10min各取样一次，并将所采油样以相等体积渗台成一份组合试样。A3.2对未配自动取样器的装船计量，应在计量开始，罐内油品流到取样器时取样一次，以后每隔1h（装船流戴大于2000m2/h）或2h（装船流量不大于2000m/h）以及计量结束前10min各取样一次，将所采油样以相等体积掺合成一份组合试样。A3.3对管线连续输油计望，每2h取样一次，每4h掺合成份组合试样。A4用玻璃密度浮计测定原油密度测楚力法应符合GB1884&石油和液体石油产品密度测定法（密度计法）\的规定。A4、1对装车、装船计悬,整个计量过程做·-个组合试样,测定密度。A4.2对管道连续输油计量，每4 h做-个组合试样,将8 h内的二饮组合试样所测结果的算术平均值作为 8 h 的密度测定结果。
A5原油的含水测定
原油含水测定应符合GB8929《原油水含量测定法（蒸增法》》的规定。A5.1对装车装船计量,整个计量过程做一个组合试样。GB 9109.5—88
A5.2对管道连续油计量，每4h做一个组合试样，测定其质量含水量，将8h内二次测定结渠取算术平均值，作为8h内的原油含水量。附录
求原油体积压力修正系数
（补充件）
B1测定原油饱合蒸气压
当一组流量计检定结束时，关闭标准体积管的进出口阀门，开排污阀门，由泄放液体降低标准体积管的压力，直至标准体积管的压力不再下降时，关闭排污阀门。读取压力表指示值，即作为原油饱和蒸气压 β值。并记录当时的温度,
B2 原油压缩系数 F 的计算
B2.1计算公式
F=e × 10-f
=—1.62080+[21.592t+0.5×(±1.0)]×10-s+(87 096. 0/pis+0. 5×(±1. 0))×10-5+[420. 92 t/pis +0. 5X(±1. 0)1X10-3计算值应由下式准确到0,001：
(e× 1 000+0.5)X 0.001
式中;F--原油压缩系数,kPa-1,
i—原油计量下的温度,,
P1s—原油在15 C时的密度，g/cm;（±1.0)——当≥0时为+1.0,当0时为—1.0.B2.2计算举例
已知原油P2a-0.8453g/cmt=37.75℃，求F值。查GB1885表7得01s=0.8490g/cm2，根据（B1）式=—1.620 80+{21.592×37.75+0.5×(1. 0)3×105+[87096.0/0.8490+0.5×(1.0))×10-5+[420.92×37.75/0.8490*+0.5×(1.0))×10-5—0.183867
e* = e-0 183 867 0. 832 047将 e计算值精确到 0. 001 ;
e =(0.832 047X1 000+0.5)×0. 001=0.832
F=e'×10-6
=0.832×10-\kPa-1
（BI）
B3原油体积压力修正系数的计算式中.C.—原油体积压力修正系数CB9109.5-88
p——原油计量下压力,kPa(表压);力.——原油饱和蒸气压，在计量温度下，跑和蒸气压不大于101.325kPa(latm)时，设力:=0;F——原油压缩系数,kPa-。
附加说明：
本标准由石油工业部提出
本标准由石油工业部标准化委员会油气计量专业标准化委员会归口。本标准由石油工业部计量测试研究所起草。本标准主要起草人杜人和。
GB9109.5--88《原油动态计量油量计算》第1号修改单本修改单经国家技术监督局于1994年5月24日以技监国标函(1994)086号文批准，自1994年9月「日起实施。
—、4.1条修改为：
-按GH8170*数值修约规购》进余到不少于小数点后第四位1-8条修改为：
油量结算值按GB8170&数值修约规则》进舍到0.001t。
