【国家标准(GB)】 高压电器设备无线电干扰测试方法

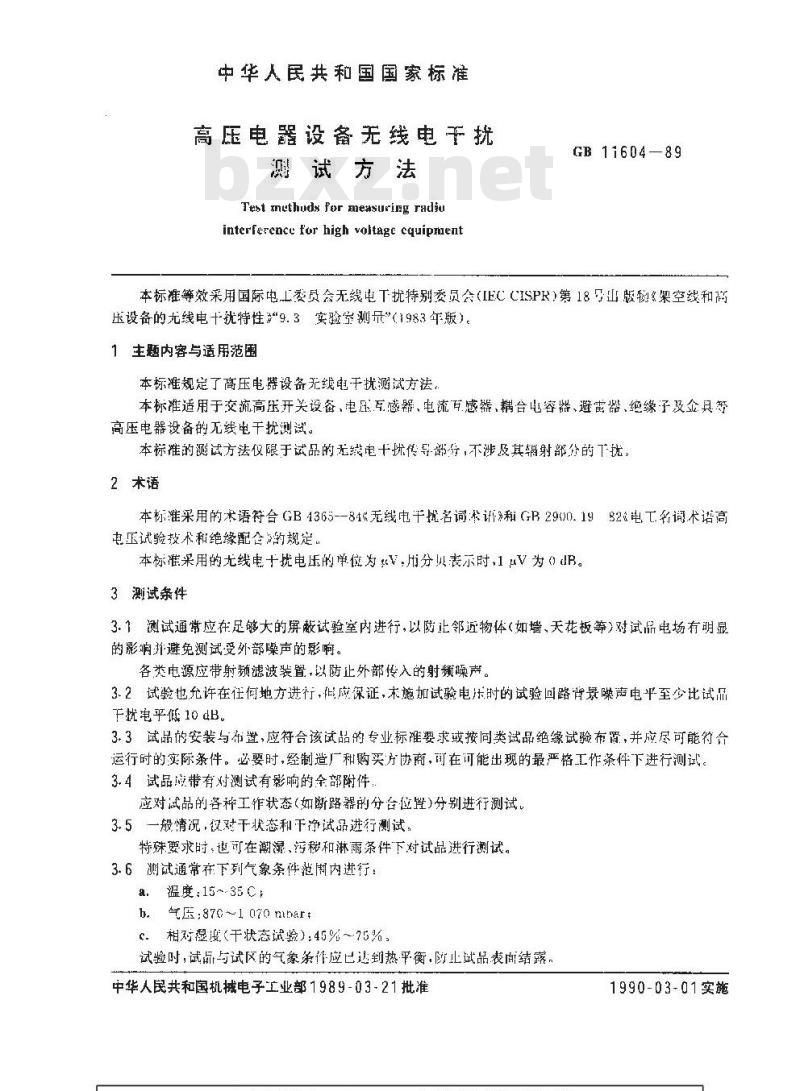

中华人民共和国国家标准
高压电器设备无线电干扰
试方法
Test methuds for measuring radiuinterference for high voltage cquipiuentGB 11604—89
本标准等效采用国际电上委员会无线电T扰特别委员会（IECCISPR）第18号山版物&架空线和商压设备的无线电十扰特性“9.3实验空测量（1983年版）。1主题内客与适用范压
本标准规定了高压电器设备无线电于扰测试方法，本标准适用于交流高压开关设备、电压互感器、电流百感器，耦台电容器、避雷器、绝缘子及金具等高压电器设备的无线电干扰测试。本标的测试方法仅限于试品的无续电十扰传导部分，不涉及其辐射部分的下扰。2术语
本标准采用的术语符合GB1365--84&无线电平扰名词术和GB2900.1982电T名调术语高电压试验技术和绝缘配合的规定，本标准采用的尤线电十扰电压的单位为V,用分以表示时，1μV为0dB。3测试亲件
3.1测试通常应在足够大的屏蔽试验室内进行，以防止邻近物体（如墙、天花板等）对试品电场有明显的影响并避免测试受外部噪声的影响。各类电源应带射频滤波装置，以防止外部传入的射频噪声。3.2试验也允许在任何地方进行，应保证，末施加试验电乐时的试验回路背景赚声电平至少比试品干扰电乎低10 dB。
3.3试品的安装与布置，应符合该试品的专业标准要求或按同类试品绝缘试验布置，并应尽可能衍合运行时的实际条件。必要时，经制造厂和购买方协商，可在可能出现的最严格工作条件下进行测试。3.4试品应带有对测试有影响的全部附件！应对试品的各神工作状态(如断路器的分台位置)分别进行测试。3.5一般情况，仅对干状态利干净试品进行测试，特殊要求时，邀可在潮湿，污移和淋雨条件下对试品进行测试。3.6测试通常在下列气象条件范固内进行：a.温度：15~35C
b，气压:870～1070 nhar:
c相对湿度（干状态试验）：45%~75%试验时，试品与试区的气象条作应已遇到热平衡，荫止试品表面结露，中华人民共和国机械电子工业部1989-03-21批准1990-03-01实施
GB11604—89
对于研究性试验，或经制造厂和购买方协商，可选择其他气象条件进行测试。3.7测试得到的所有数据不作气象条件修正。3. 8基准测试频率为 0. 5 MHz,推荐在0. 5 MHz士10%范围内进行。也允许采用 0. 5~2 MHz之间的某一频率进行测试,如 1MHz。
3.9测试时，应保证測试回路和试品有足够的绝缘裕度，防止发生闪络或击穿。4测试原理

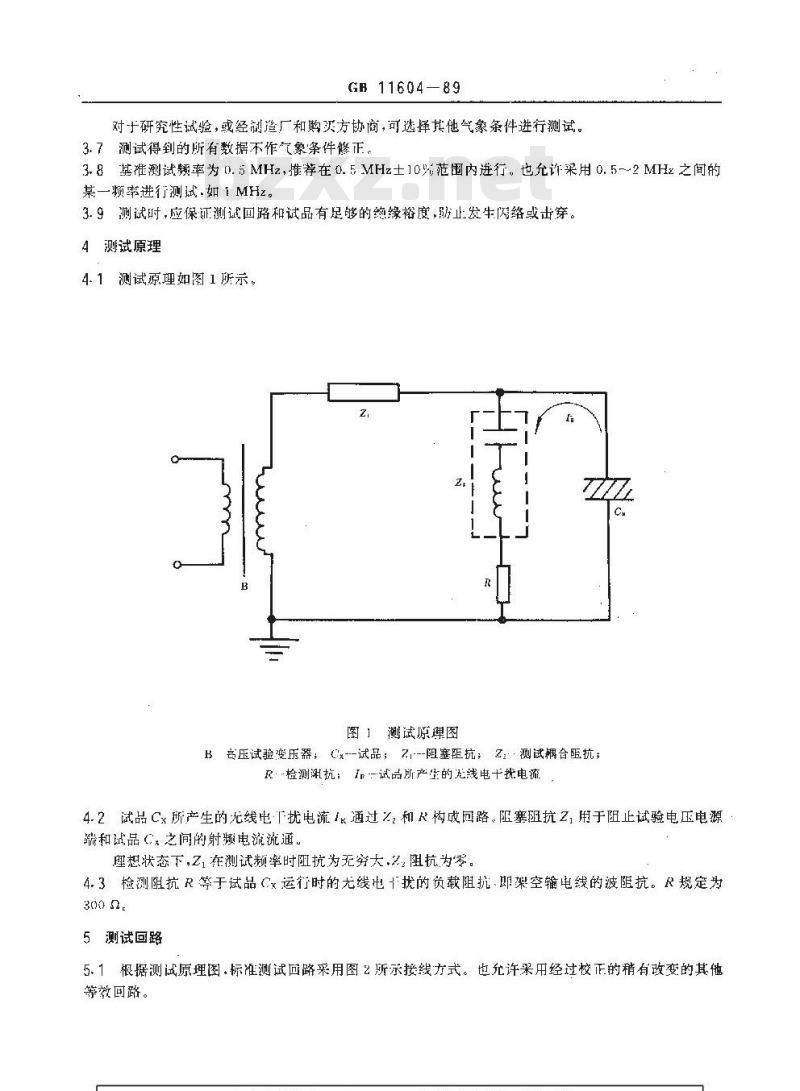

4.1 测试原理如图 1所示。
图測试原图
高压试验变压器，x--试品；2--阻塞亞抗；Z·测试耦合阻抗;B
R·检测潮抗；和一试品所产生的线电十扰电流4.2试品Cx所产生的无线电T扰电流1k通过2.和R构成回路。阻塞阻抗Z，用于阻止试验电压电源端和试品（之间的射频电流漩通想状态下，2,在测试频率时阻抗为无穷大2，阻抗为琴。4.3检测阻抗R等于试品Cx运行时的无线1扰的负载阻抗即架空输电线的波阻抗。R规定为300.
5测试回路
5.1根据测试原理图.标准测试回路采用图2所示接线方式。也允许采用经过校正的稍有改变的其他等效回路。
GB11604-89

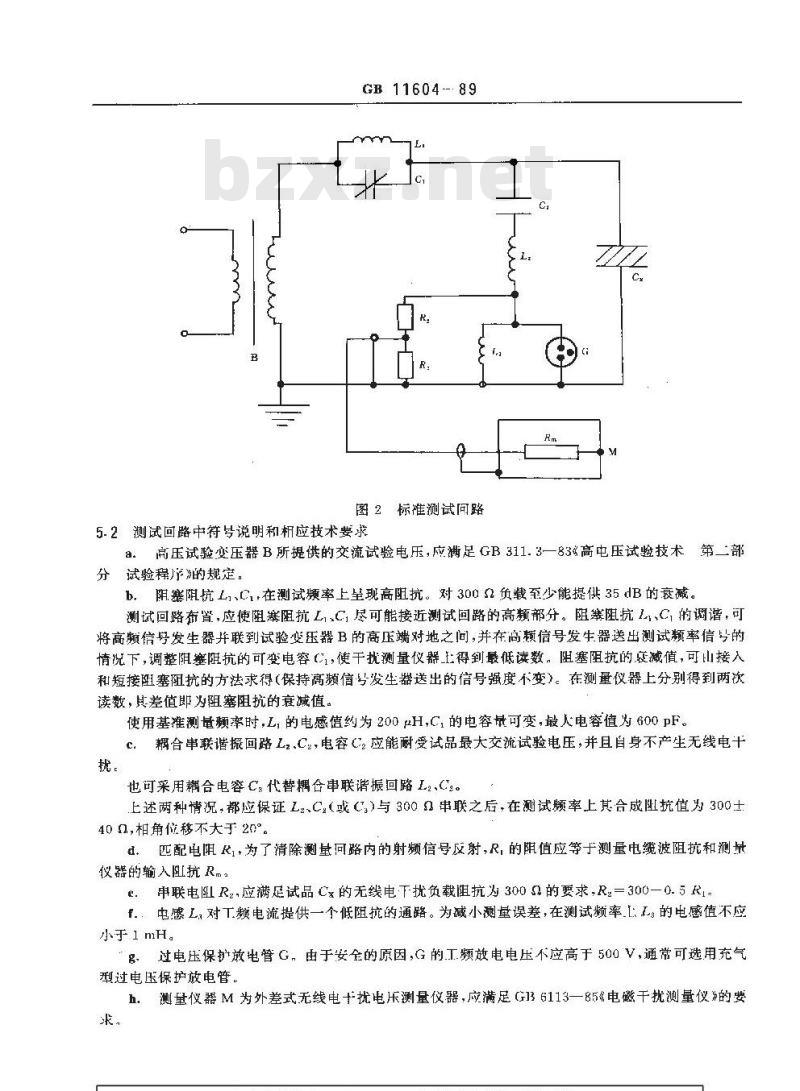

图2标准测试间路
5.2测试回路中符号说明和相应技术要求a.高压试验变压器B所提供的交流试验电压，应满足GB311.3一83高电压试验技术第二部分试验程序》的规定。
b.阻塞阻抗L、C，在测试频率上呈现高阻抗。对3002负载至少能提供35dB的衰减。测试回路布置，应使阻寒阻抗L,、C,尽可能接近测试回路的高频部分。阻赛阻抗L，C,的调谐，可将高频信号发生器并联到试验变压器B的高压端对地之问，并在高频信号发生器送出测试频率信号的情况下，调整阻塞阻抗的可变电容C1，使干扰测量仪器工得到最低读数。阻塞阻抗的衰减值，可山接入和短接阻塞阻抗的方法求得（保持高频信号发生器送出的信号强度不变）。在测量仪器上分别得到两次读数，其差值即为阻塞阻抗的衰减值。使用基准测量频率时，L，的电感值约为200μH,C,的电容最可变，最人电容值为600PF。C.
耦合串联谐振回路L.C，电容C2应能耐受试品最大交流试验电压，并且自身不产生无线电干也可采用合电容C代替耦合串联谐振回路L2、C。上述两种情况，都应保证LC（或C）与300a串联之后，在测试顾率上其合成阻抗值为300士400，相角位移不大于20%
d，匹配电阻K为了清除测量可路内的射频信号反射，R，的阻值应等于测量电缆波阻抗和测量仅器的输人阻抗Rm
e.串联电阻R2.应满足试品Cx的无线电下扰负载阻抗为300Q的要求，R=300-0.5R1f.电感L，对工频电流提供一个低阻抗的通路。为减小测量误差，在测试频率I。的电感值不应小于1mH。
“g、过电压保护放电管G，由于安全的原因，G的工频放电电压不应高于500V、通常可选用充气型过电压保护放电管。
测量仪器M为外差式无线电十扰电压测量仪器，应满足G136113一85电磁干扰测量仪的要求，
i．试品Cx
6测试回路背景噪声
(B11604-89
6.1测试回路背景噪声应保证在交流试验电压下，卒少比试品的最低十扰电平低6dB。叫采用不产生尤线电上扰的模拟品代替试品，以求出測试回路的背景噪声.6.2测试时，可略微改变测试频率，以避开广播电台广播信号的干扰。7测试回路衰减系数的测定
7.1测试回路布置之后，白次测试或更换不同类型不同等值电容的试品之前，都应测定向路的衰减系数(以dB表示）。

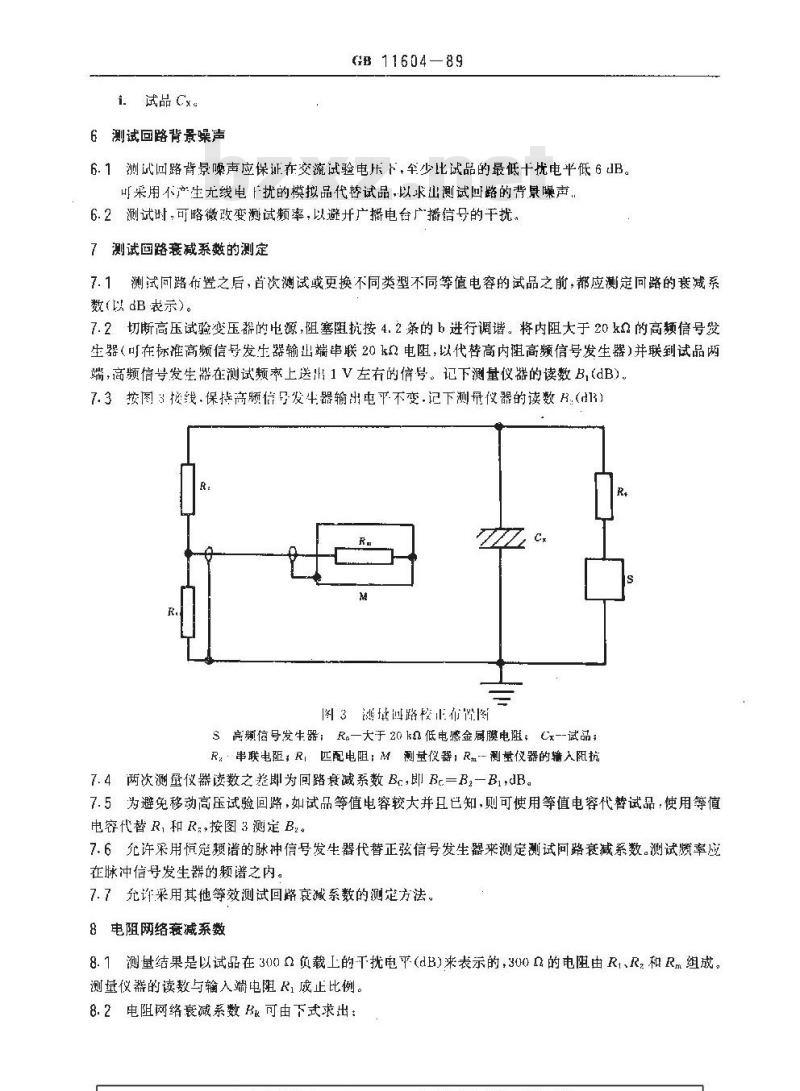

7.2切断高压试验变压器的电源,阻塞阻抗按 4. 2条的b进行调谐。将内阻大于 20 kQ的高频信号发生器（可叮在标谁高频信号发生器输出端串联20k电阻，以代菩高内高频信号发生器)并联到试品两端，高频信号发生器在测试频率上送贴1V左右的信号。记下测量仪器的读数BdB）7.3按图3接线.保持高频信号发牛器输出电平不变，记下测量仪器的读数R.（1）M
图3灿辑画路校正布微图
S高频信号发生器；Rs—大于20kn低电感金属膜电阻；Cx--试品；R串联电，R，匹配电阻；M测基仪器，R-测量仪器的辅入阻抗7. 4两次测量仪器读数之差即为回路衰减系数 Bc,即 Bc=B,一B1,dB。7.5为避免移动高压试验回路，如试品等值电容较大并且已知，则可使用等值电容代替试品：使用等值电容代替 R,和 R:按图 3 测定 Bz。7.6允许采用恒定频谱的脉冲信号发生器代替正弦信号发生器来测定测试同路衰减系数。测试频率应在脉冲信号发生器的频谱之内。7.7允许采用其他等效测试回路衰减系数的测定方法。8电阻网络衰减系数
8.1测量结果是以试品在300负载工的T扰电平(dB)来表示的,300的电阻由R1、R，和Rm组成。测基仪器的读数与输入端电阻R1成止比例。8.2电阻网络衰减系数可由下式求出：9测量结果
GB 11604—89

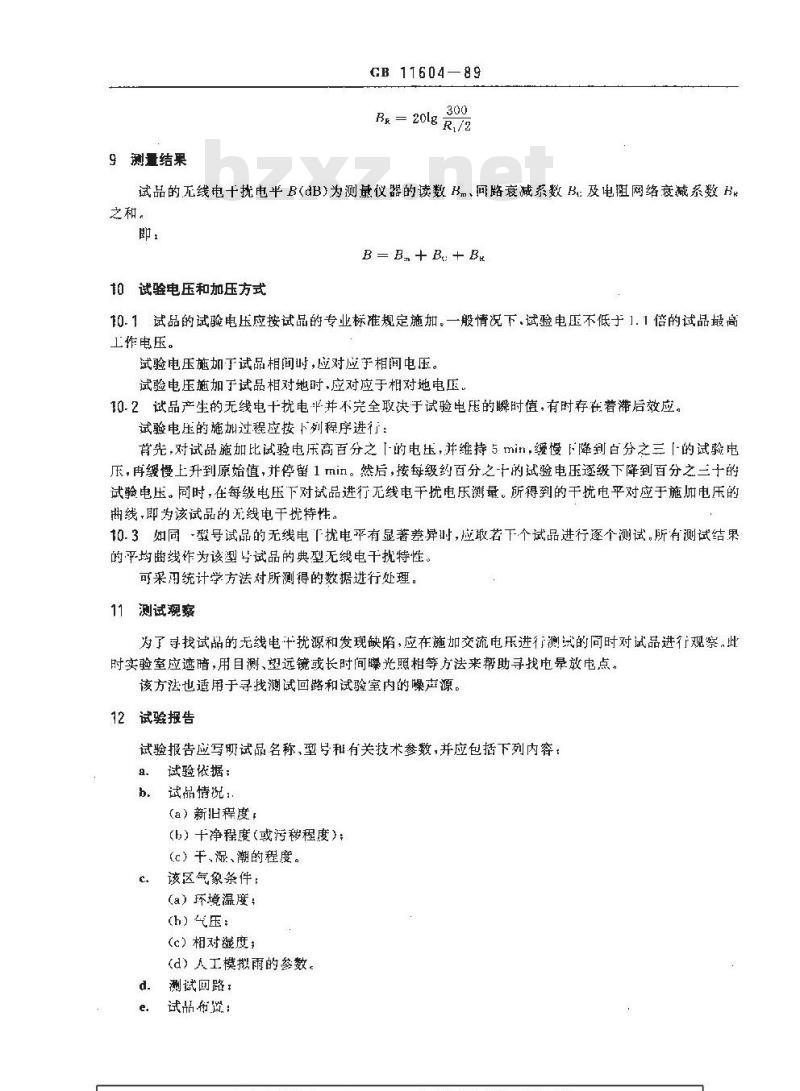

Be = 20lg Ro/2
试品的无线电十扰电平B(dB)为测量仪器的读数Bm、回路衰减系数B:及电阻网络衰减系数Hk之和。
B = B. + B. + Bk
10试验电压和加压方式
10.1试品的试验电压应按试品的专业标准规定施加。一般情况下.试验电压不低于1.1倍的试品般高工作电压。
试验电压施加于试品相间时，应对应于相间电压。试验电压施加于试品相对地时.应对应于相对地电压10.2试品产生的无线电十扰电平并不完全取决于试验电压的瞬时值，有时存在着滞后效应。试验电压的施加过程应按下列程序进行：首先,对试品施加比试验电压高百分之「-的电压，并维持与 min,缓慢「降到白分之三「的试验电压，再缓慢上升到原始值，并停留1min。然后，按每级约百分之十的试验电压逐级下降到百分之三十的试验电压。同时，在每级电压下对试品进行无线电干扰电压测量。所得到的干扰电平对应于施电压的曲线,即为该试品的无线电干忧特性。10.3如同-型号试品的无线电「扰电平有显著差异时，应取若下个试品进行逐个测试，所有测试结果的平均曲线作为该型试品的典型无线电千扰特性。可采用统计学方法对所测得的数据进行处理。11测试观察
为了寻找试晶的无线电计扰源和发现缺陷，应在施加交流电压进行测试的同时对试品进行观察，此时实验室应遮暗，用目测、望远镜或长时间光照相等方法来帮助寻找电放电点。该方法也适用于寻找测试回路和试验室内的噪声源。12试验报告
试验报告应写明试品名称、型号和有关技术参数，并应包括下列内容，a.
试验依据；免费标准下载网bzxz
试品情说：
(a）新旧程度，
(b）卡净程度（或污秽程度）；(c）干、湿、潮的程度。
该区氙象条件：
(a）环境温度：
(h）气压：
(c）相对瀛度；
(d）人工模拟雨的参数。
测试回路：
试品布登：
测试频率：
背景噪声电平；
测试回路和电阻网络衰减系数；试验电压及其施加过程；
GB11604-89
测量到的试品无线电干扰电平,B；华
所观察到的干扰源位置；
试品无线电干扰电平（(B),并与该试品专业标准所规定的干扰电平允许值之间的比较：结论。
附加说明：
本标准由西安高压电器研究所归口。本标准由西安高压电器研究所,沈阳变压器研究所、西安电瓷研究所起草。西安由次班家版打
本标准主要起草人张定国。
