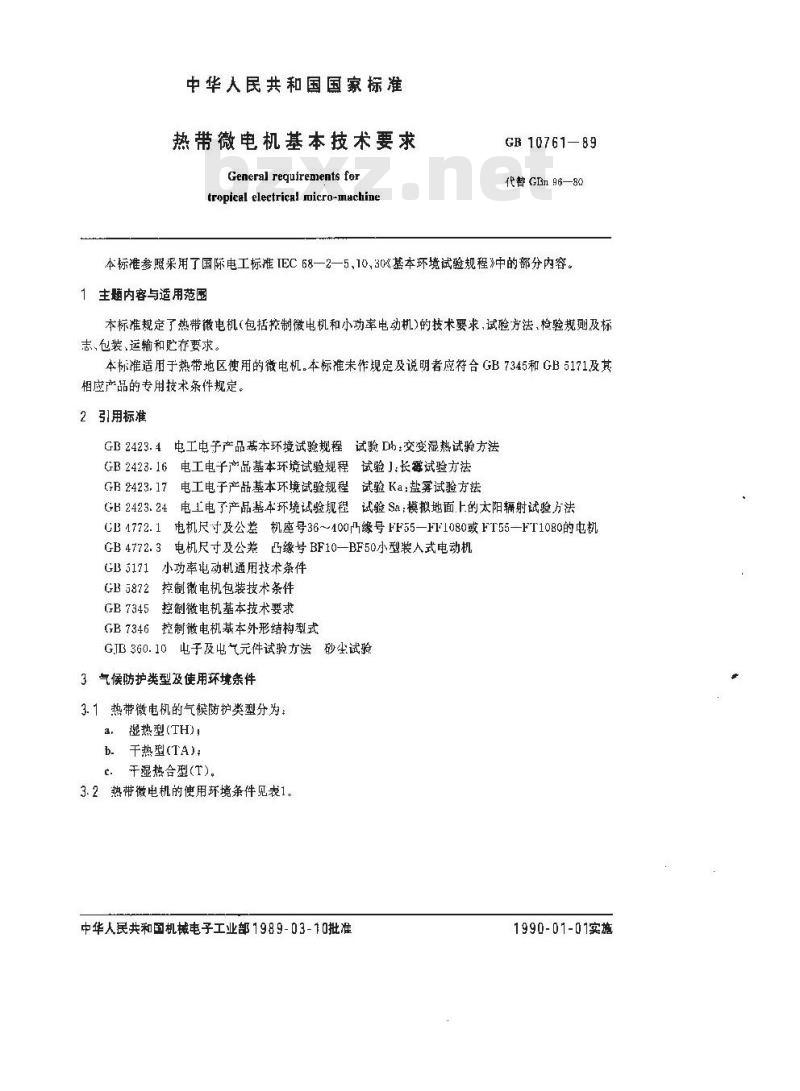

中华人民共和国国家标准
热带微电机基本技术要求
General requirements for
tropical electrical micro-machineGB 10761-89
代替 GBn 96—80
本标准参照采用了国际电工标准IEC68—2—5、10,30基本环境试验规程》中的部分内容。1主题内容与适用范围
本标准规定了热带微电机（包括挖制微电机和小功率电动机）的技术要求，试验方法，检验规则及标志、包装、运输和贮存要求。
本标准适用于热带地区便用的微电机。本标准未作规定及说明者应符合GB7345和GB5171及其相应产品的专用技术条件规定。2引用标准
GB 2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB2423.16电工电子产品基本环境试验规程试验1：长零试验方法GB2423.17电工电子产品基本环境试验规程试验Ka;盐雾试验方法CB 2423.24
电工电了产品基本环境试验规程试验Sa：模拟地面上的太阳辐射试验方法CB4772.1电机尺寸及公差机座号36~400凸缘号FF55—FF1080或FT55—FT1080的电机GB4772.3电机尺寸及公差凸缘号BF10—BF50小型装人式电动机GB5171小功率电动机通用技术条件控制微电机包装技术条件
GB58723
控制微电机基本技术要求
GB73453
GB7346控制微电机基本外形结构型式GJB360.10电子及出气元件试验方法砂尘试验3气候防护类型及使用环境条件
3.1热带微电机的气候防护类型分为：湿热型(TH)
b干热型(TA);
干湿热合型(T)。

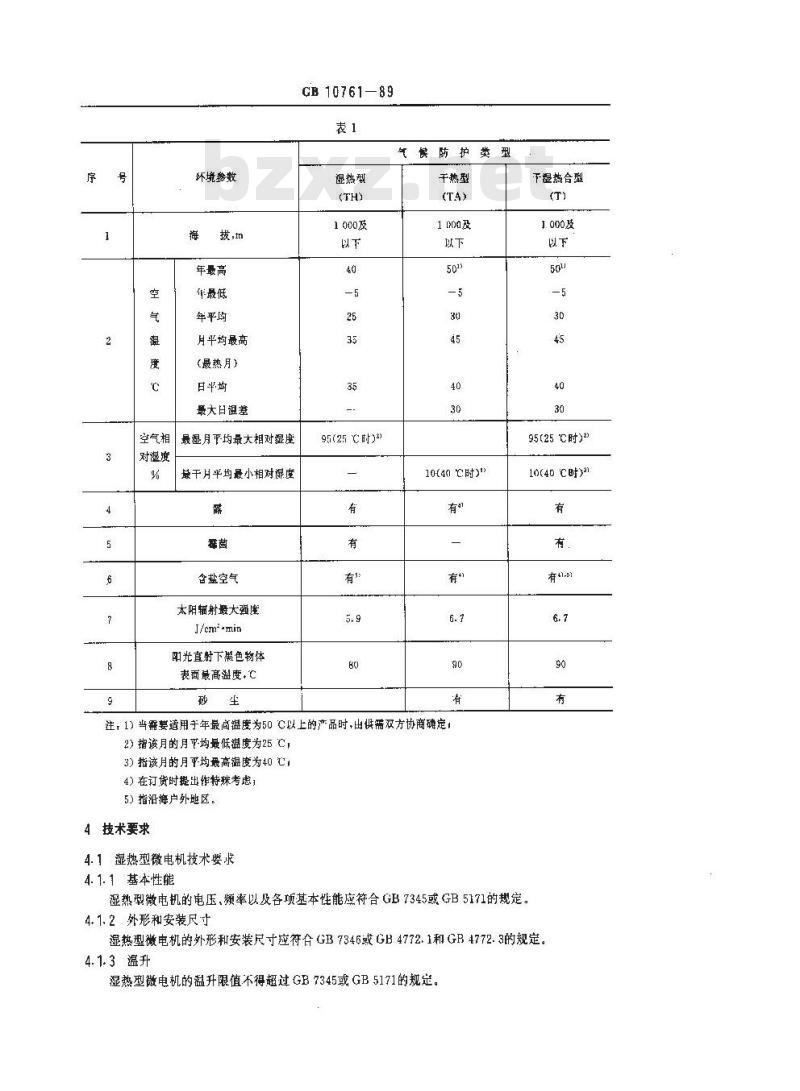

3. 2热带微电机的使用环境条件见表1。中华人民共和国机械电子工业部1989-03-10批准1990-01-01实施
空气相
对湿度
环境参数
年最高
年平均
月平均最高
（最热月）
日半均
最大日温
最湿月平均最大相对湿度
最干月平均最小相对混度
含盐空气
太阳辐射最大强度
J/cm'-min
阳光直射下黑色物体
表面最高温度.C
GB10761—89
气模防护类型
湿热型
1000及
95（25时）8)
干热型
10（40它时）\）
注，1）当需要适用于年最商温度为50C以上的产品时，出供需双方协商确定！2)指该月的月均最低温度为25 C，3）指该月的月平均最高温度为40 ℃，4)在订货时提出作特殊考虑，
5）指沿海户外地区。
4技术要求
4.1热型微电机技术要求
4.1.1基本性能免费标准bzxz.net
干湿热合型
1000及
95（25时）2)
10（40C时）a
湿热型微电机的电压，频率以及各项基本性能应符合GB7345或GB5171的规定。4.1.2外形和安装尺寸
湿热型微电机的外形和安装尺寸应符合GB7346或GB4772.1和GB4772.3的规定。4.1.3温升
湿热型微电机的温升限值不得超过GB7345或GB5171的规定。4.1.4湿热
GB10761-89

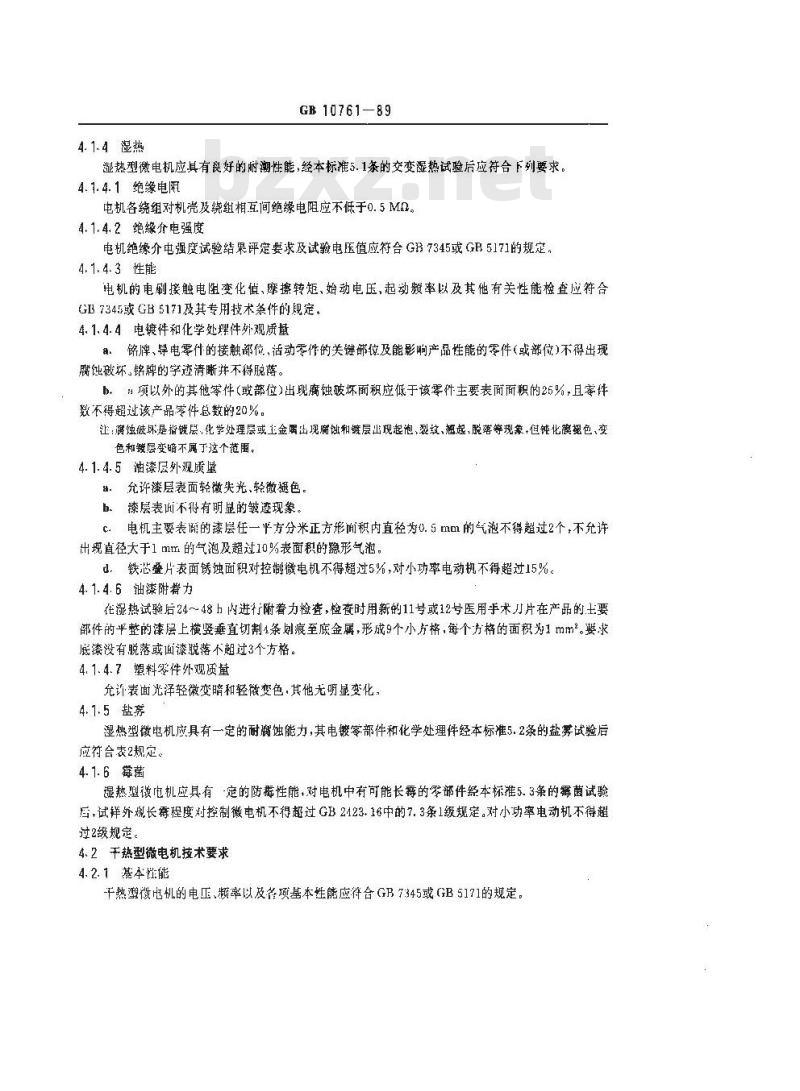

热型微电机应具有良好的潮性能，经本标准5.1条的交变鼠热试验后应符合下列要求。4.7.4.1绝缘电限
电机各绕组对机壳及绕组相互.间绝缘电阻应不低于0.5MQ。4.1.4.2绝缘介电强度
电机绝缘介电强度试验结果评定要求及试验电压值应符合GB7345或GB5171的规定。4.1.4.3性能
电机的电剃接触电阻变化、摩擦转矩、始动电压,起动频率以及其他有关性能检查应符合GB7345或GB5171及其专用技术条件的规定。4.1.4.4电镀件和化学处理件外观质量：铬牌、导电零件的接触部位，活动零作的关链部位及能影响产品性能的零件（或部位)不得出现腐蚀破环，铬牌的字迹清晰并不得脱蘑。h：项以外的其他零件（或部位）出现腐蚀破坏面积应低于该零件主要表面面积的25%，且零件数不得超该产品零件总数的20%：让：离蚀被坏是指钱层，化学处理层或主金喝出现脑谜和镀层出现起泡、裂纹、翘起、脱落等现象，但钝化膜塑色、变色和镀层变暗不属丁这个范围。4.1.4.5油漆层外观质
：允许漆层表面轻微失光、轻微腿色。b漆层表而不得有明显的皱迹现象。电机主要表阅的漆层任一平方分米正方形间积内直径为0.5 mm的气泡不得超过2个,不允许出现径大于1mm的气泡及超迁10%表面积的稳形气泄，d.铁芯叠片表面锈蚀面积对控制微电机不得超过5%，对小功率电动机不得超过15%。4.1.4.6油漆附着力
在湿热试验后24～48h内进行附着力检查，检查时用新的11号或12号医用手术刀片在产品的士要部件的平整的漆层上横竖垂直切制4条则痕至底金属，形成9个小方格，每个方格的面积为1mm。要求底漆没有脱落或面漆脱落不翻过3个方格。4.1.4.7塑料零件外观质量
允许表面光泽轻微变暗和轻微变色·其他无明显变化，4.1.5盐幕

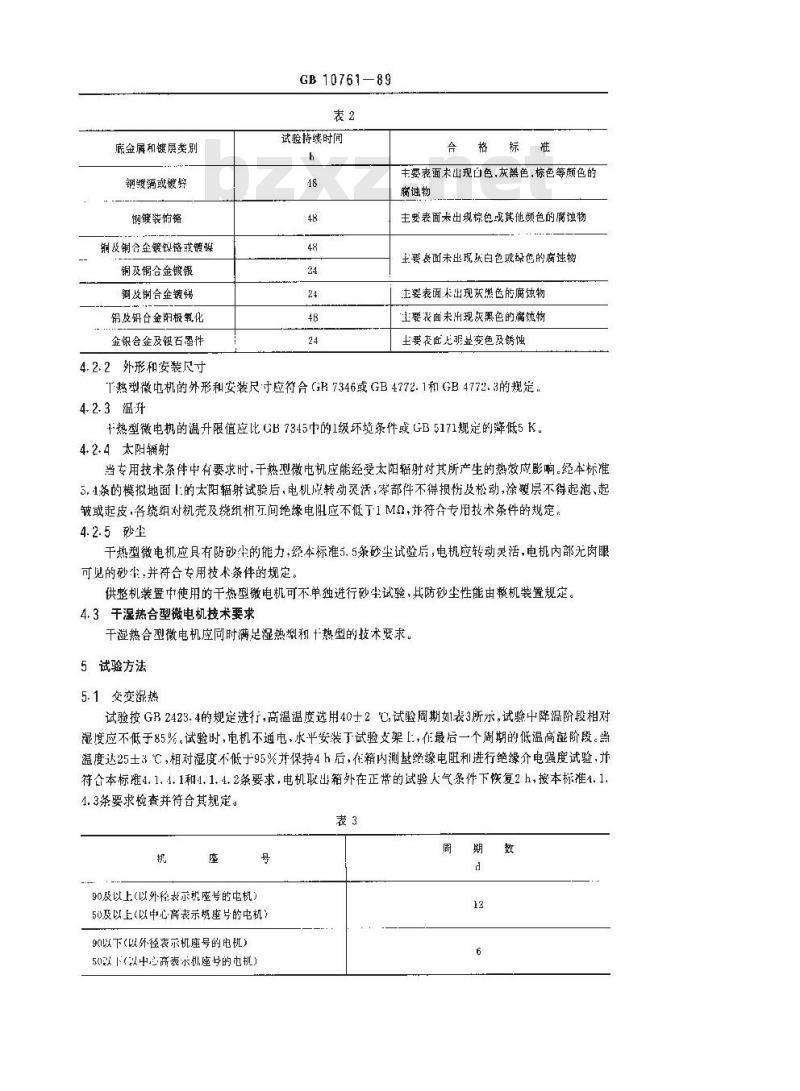

湿型微电机应具有一定的耐腐蚀能力，其电镀零部件和化学处理件经本标准5.2条的盐雾试验后应符合表2规定。
4.1.6篝菌
湿热型微电机应具有定的防毒性能，对电机中有可能长的零部件经本标准5.3条的菌试验适，试群外规长等程度对控制微电机不得超过GB2423.16中的7.3条1级规定。对小功率电动机不得超过2绞规定。
4.2干热型微电机技术要求
4.2.1基本性能
千热塑微电机的电正、频率以及各项基本性能应符合GB7345或GB5171的规定。底金属和镀层类别
钢镀编或镀粹
钢镀装铬
铜及制合金镀镍铬或镀镍
铜及铜合金镀银
调及合金镀锡
铝及铝合金阳极氧化
金银合金及银石墨件
4.2.2外形和安装尺寸
GB 1076189
试验持续时间
合格标准
主婴表面末山现白色，灰黑色，棕色等颜色的腐蚀物
主要表面出现棕色或其他颤色的腐蚀物主要丧面未出现就白色或绿色的腐物注要表面.未出现灰黑色的腐迹物主要表面未出现灰黑色的离饨物主要夜面点明显变色及锈蚀
T热型微电机的外形和安装尺寸应符合GR7346或GB4772.1和GB4772.3的规定：4.2.3温升
干热型微电机的温升限值应比GB7345中的1级坏境条件或GB5171规定的辫低5K4.2.4太阳辐射
当专用技术条件中有要求时，干热型微电机应能经受太阳辐射对其所产生的热效应影响经本标准5.1杀的模拟地面1的太阳辐射试验后，电机应转动灵活，举部件不得损份及松动，涂覆层不得起泡、起皱或起皮，各绕组对机壳及绕组相万.间绝缘电应不低丁1MA，并符合专用技术条件的规定，4.2.5砂尘
干热型微电机应具有防砂的能力，经本标准5.5条砂尘试验后，电机应转动灵活，电机内部无肉眼可见的砂准，并符合专用技术条件的规定。供整机装置中使用的干热型微电机可不单独进行砂尘试验，其防砂尘性能由整机装置规定。4.3干湿热合型微电机技术要求
干湿热合型微电机应同时满足湿热型和十热型的技术要求，5试验方法
5.1交变湿热
试验按GB2423.4的规定进行，高温温度选用40士2试验周期如表3所示。试验中降温阶段相对湿度应不低于85%。试验时，电机不通电，水平安装下试验支架1，作最后一个周期的低温高湿阶段。当温度达25土3℃，相对湿度不低于95%并保持4h后，任箱内测整绝缘电阻利进行绝缘介电强度试验，并符合本标准4.1.4.1和1.1.4.2条要求，电机取出箱外在正带的试验人气条件下恢复2h，按本标准4.1.4.3条要求检查并符合其规定。
90及以上（以外检表示机座号的电机）号
50及以上（以中心高表示机座号的中机）90以下（以外径表示机座号的电机）50以下（以中心表示机座号的电机）周

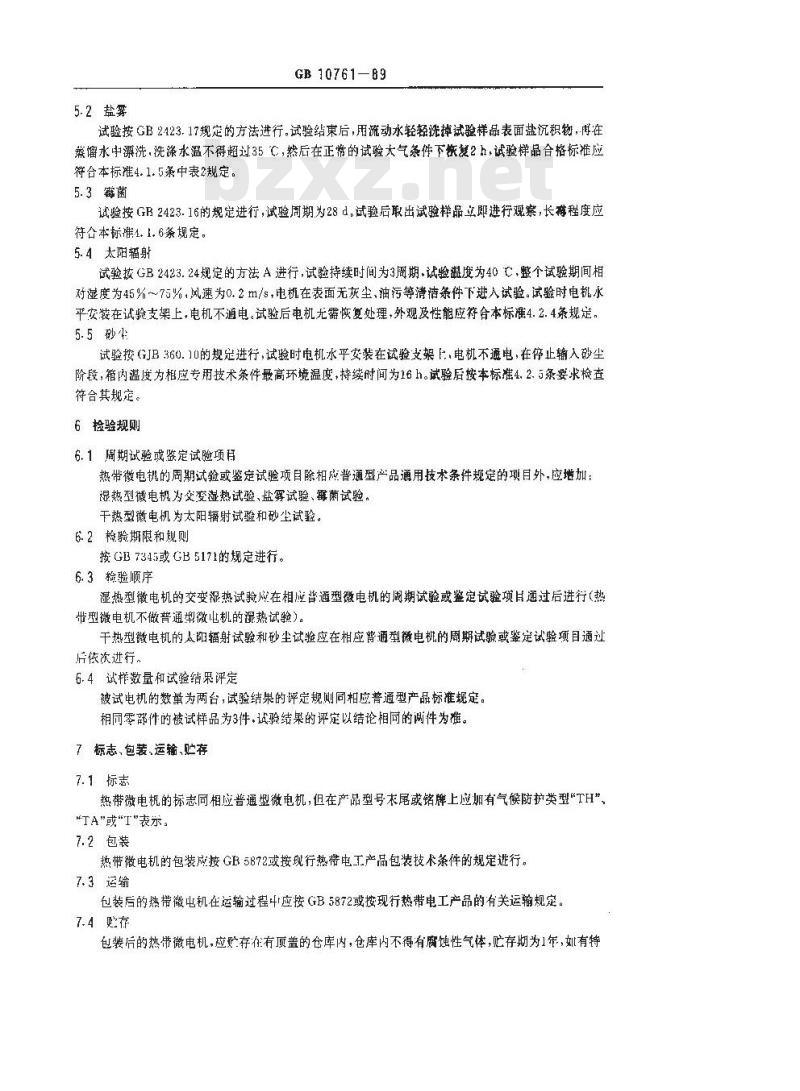

5.2盐雾
GB 10761—89
试验按GB2423.17规定的方法进行。试验结束后，用流动水轻轻洗掉试验样品表面盐沉积钩，再在蒸馏水中漂洗，洗涤水温不得超过35C，然后在正常的试验大气条件下恢复2h，试验样品合格标准应符合本标推4.1.5条中表2规定，5.3霉菌
试验按GB2423.16的规定进行，试验周期为28d，试验后取出试验样品立即进行观察，长荐程度应符合本标准1.1.6条规定。
5.4太阳辐射
试验按GB2423.24规定的方法A进行，试验持续时间为3周期.试验温度为40C、整个试验期间相对湿度为45%~75%，风速为0.2m/s电机在表面无灰尘，油污等清洁条件下进入试验。试验时电机水平安装在试验支架上，电机不通电。试验后电机无需恢复处理，外观及性能应符合本标准4.2.4条规定，5.5砂尘
试验按GJB360.10的规定进行，试验时电机水平安装在试验支架上，电机不通电，在停止输入砂尘阶段，箱内温度内相应专用技术条件最高环境温度，持续时间为16H。试验底按本标谁4.2.5条要求检查符合其规定。
6检验规则
6.1周期试验或鉴定试验项有
热带微电机的周期试验或鉴定试验项目除相应普通型产品通用技术条件规定的项目外，应增加：湿热型微电机为交变凝热试验、盐雾试验、霉菌试验。干热型微电机为太阳辐射试验和砂尘试验。6.2检验期限和规则
按GB7345或GB5171的规定进行。6.3检验顺序
湿热型微电机的交变湿热试验成在相应普通型微电机的周期试验或鉴定试验项耳通过后进行（势带型微电机不做普通型微电机的湿热试验）干热型微电机的太阳辐射试验和砂尘试验应在相应普通型微电机的周期试验或鉴定试验项目通过后依次进行。
6.4试样数量和试验结果评定
被试电机的数量为两台，试验结果的评定规则同相应普通型产品标准规定。相同零部件的被试样品为3件，试验结果的评定以结论相同的网件为雅。7标志，包装、运输、贮存
7.1标志
热带微电机的标志同相应普通型微电机，但在产品型号末尾或铭牌上应加有气候防护类型“TH”、\TA\或“T\表示。
7.2包装
热带微电机的包装应按GB5872或按现行热带电工产品包装技术条件的规定进行。7.3运输
包装后的热带微电机在运输过程应按GB5872或按现行热带电工产品的有关运输规定。7.4购存
包装后的热带微电机，应贮存在有顶盖的仓库内，仓库内不得有腐蚀性气体，贮存期为1年，如有特殊要求时,应在订货时另行协商。附加说明：
GB1076189
本标准由全国微电机标准化技术委员会提出。本标准由西安微电机研究所负责起草，本标准主要起草人杨爱珍、吴恒题。
