【电力行业标准(DL)】 水力发电厂厂用电设计规程

DI.7T 5164 2002

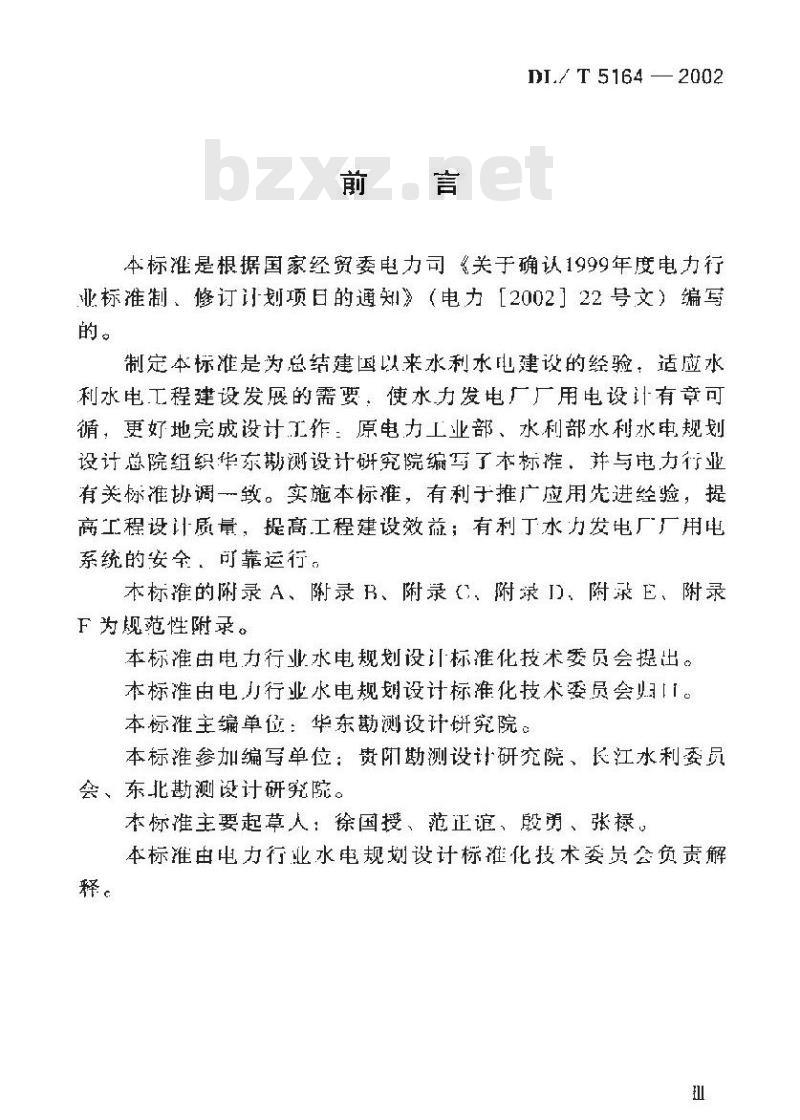

本标准是根据国家经贸委电力司《关于确认1999年度电力行业标制，修订划项日的划》（电力1200222号文）编与的。
制定本标准是为总结建国以来水利水围建设的经验。适励水利水电工程建设发展的需要：使水力发电广厂用电设一有章可循，更好地完成设计”作原电力工业部、水利部水利水电规划设计总院组织华东勘测设计研究院编写了本标推，并与电力行有关标准协调一致。实施本标推，有利于推广应用先进经验，提高工程设计量，提高工程建设效益：有利丁水力发电厂用电系统的安全，可靠运行，
本标的附录A、附录B、附录、绿、附求E、附录F为规范性附录。
本标准由电力行业水电规划设计标准化技术委员会提出。本标准由电行业水电规划设计标准化技术委员会「。本标准主编单位：华东勘测设计研究院。本标雅参加编写单位：贵阿勘测设计研究院，长江水利委员会、东北勘测设计研究院。
本标准主要起草人：徐国授、范正谊、殷勇、张禄。本标准由电力行业水电规划设计标雅化技术委员会负责解释

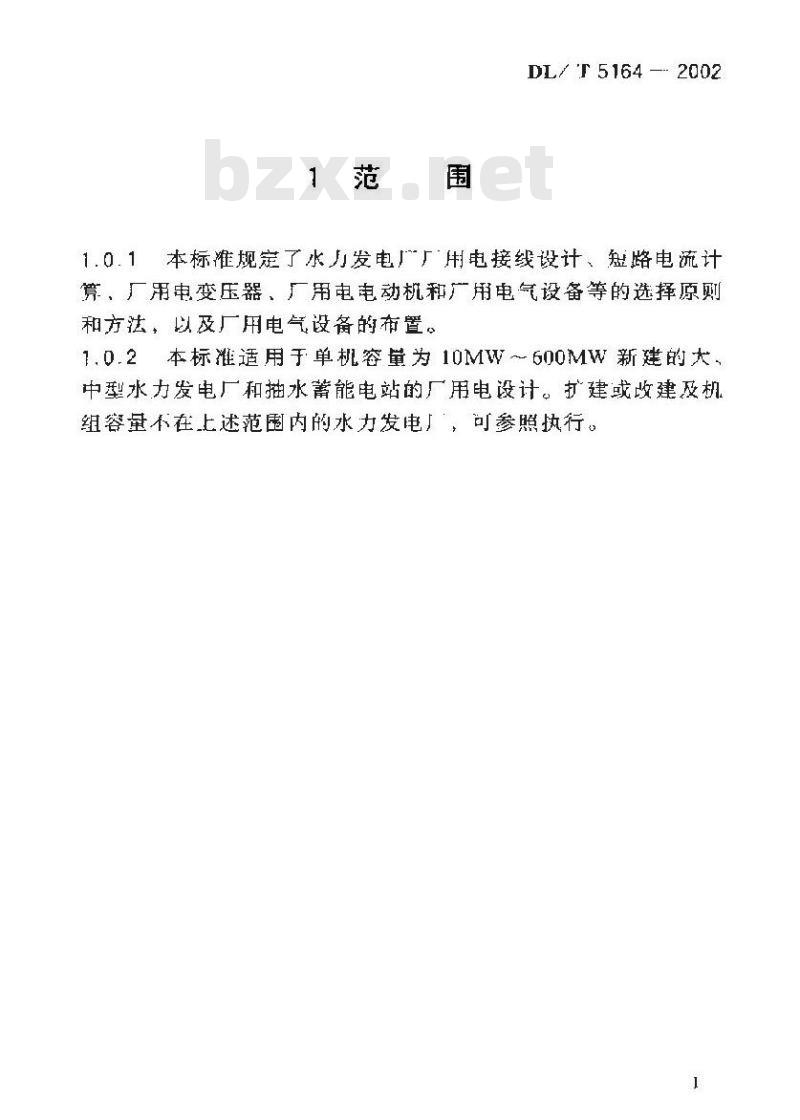

1范围
DL7T51642002
1.0.1本标准规定了水力发电厂广厂用电接线设计、短路电流计育，厂用电变压器，广用电电动机和产用电气设备等的选择原卿和方法以及广平电设备的布置
1.0.2本标推适用于单机容量为 10MW～600MW 新建的大。中型水力发电厂和抽水蓄能电站的厂用电设计。，打建或改建&机组容量和在上述范圈内的水力发电」，可参照执行，1
DL/I 5164 -2002

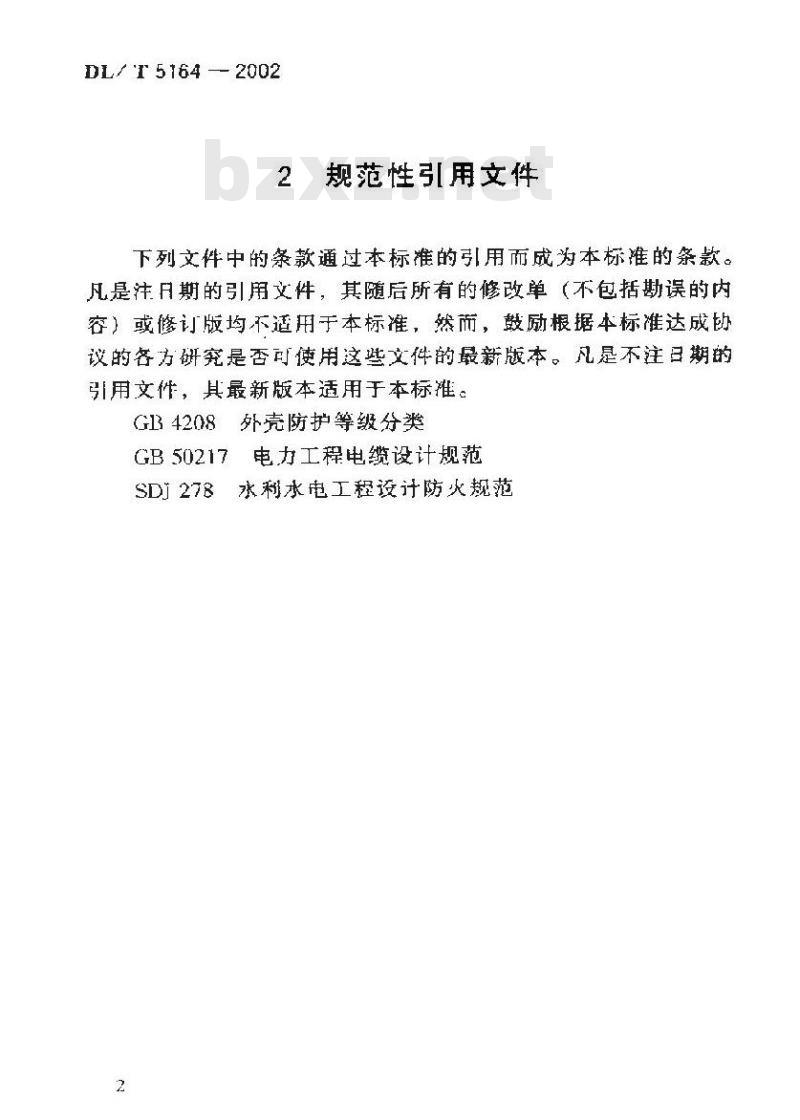

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注月期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成切议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文作，其最新版本适用于本标准。GB4208外壳防护等级分类
GB50217电力工程电缆设计规范
SDJ278水利水电工程设计防火规范2
DL7 1 5164 —2002

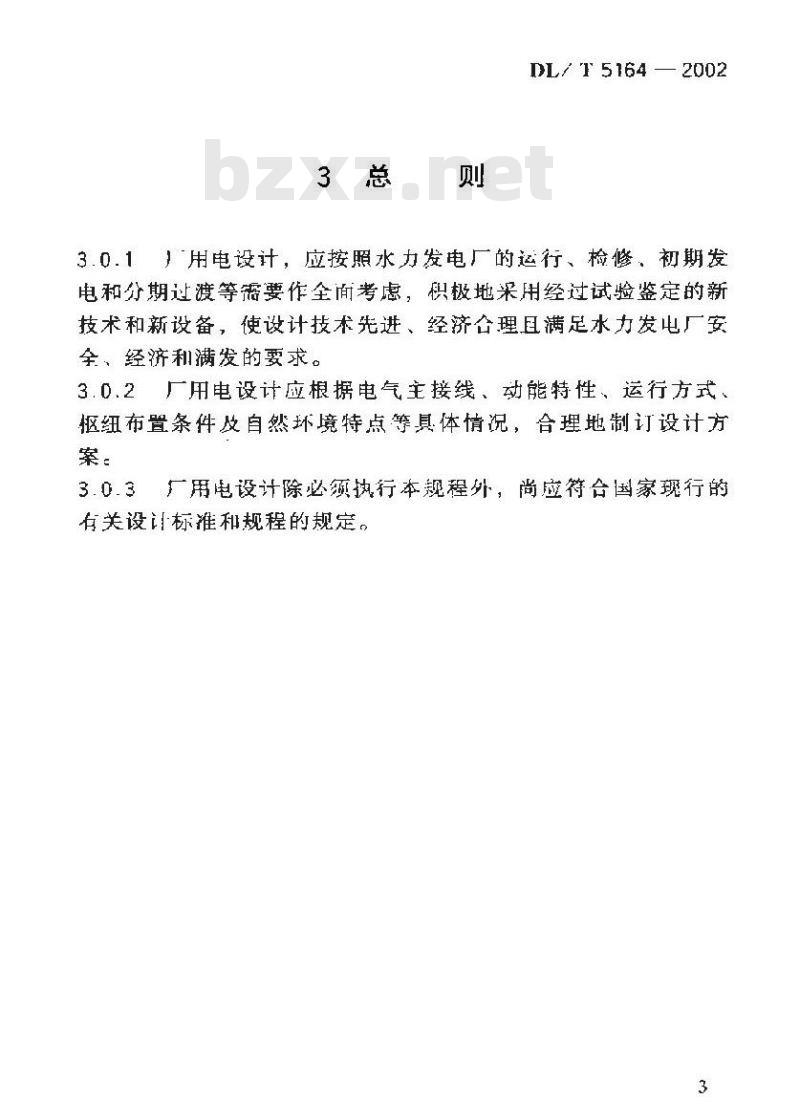

3.0.1」用电设计，应按照水力发电厂的运行、检修、初期发电和分期过渡等要作全面考虑，积极地采用经过试验鉴定的新技术和新设备，使设计技术先进、经济合理满足水力发电厂安全，经济和满发的要求。
3.0.2厂用电设计应根据电气主接线，动能特性，运行方式枢纽布置条件及自然环境特点等具体情况，合理地制订设计方案。
3.0.3厂用电设计除必须执行本规程外，尚应符合国家现行的有关设详标准和规程的规定。
DL/T 5164 2002

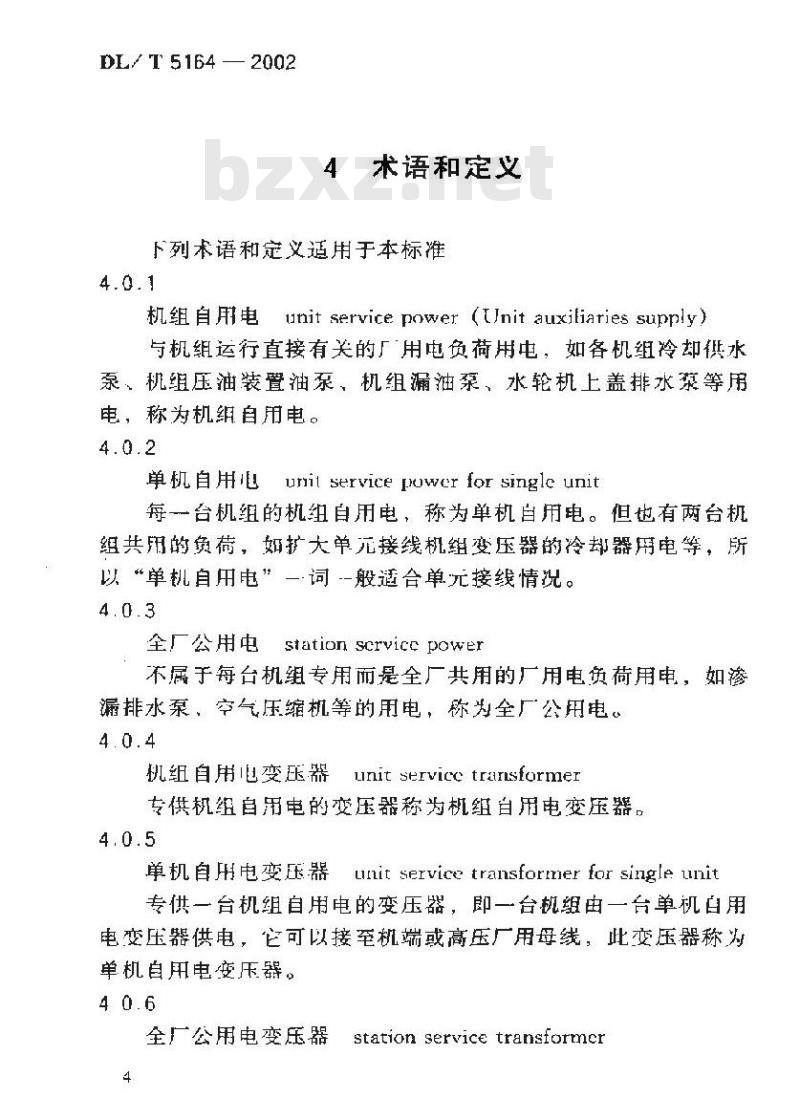

4术语和定义
下列术语和定义用于本标准
机组自用电unit servicepower（Unit auxiliaries supply）与机组运行直接有关的厂用电负荷用电，如各机组冷却供水泵机维压油装置油泵，机组漏油泵，水轮机上盖排水深等席电，称为机组自用电。
单机自用电unit servicepower for single unit每一台机组的机组自用电，称为单机自用电。但也有两台机组共用的负荷，如扩大单元接线机组变压器的冷却器用电等，所以“单机自用电”一·词-般适合单元接线情况。4.0.3
全厂公用电stationscrviccpower不属于每台机组专用而是全厂共用的厂用电负荷用电，如渗漏排水泵、空气压缩机等的用电，称为全厂公用电。4.0.4
机组自用电变压器unit service transformen专供机组自用电的变压器称为机组自用电变压器，4.0.5
单机自用电变压器unitservicetransformerforsingleunit专供一台机组自用电的变压器，即一台机组由一台单机白用电变压器供电，它可以接至机端或高压广用母线，此变压器称灯单机自用电变压器。
全厂公用电变压器
station service transformer
DI./T5164-—2002
专供全厂公用电的变压器称为全厂公用电变压器。4.0.7
主配电屏maindistributionboard与厂用变压器低压侧直接连接的组低压配电屏，有接受用变压器供电并将其分配给各个负点的功能，此配电屏称为主配电屏。
分配电屏sub-distributionhoard接受主配电屏某回路供电的一面或一组低压配电屏（动力柜），有接受主配电屏供电并将其分配给附近各负荷的功能，般为双层辐射式供电的第二级，此配电屏称为分配电屏：4.0.9
双层辐射式供电two-level radial electric distributior主配电以辐射式供电给分配电屏，分配电屏再以辐射式供电给负荷，称为双层辐射式供电4.0.10
单层辐射式供电one-level radialelectricdistribuition主配电屏以辐射式直接供电给负荷，称为单层辐射式供电。4.0.11
空载自启动 self start-up by no-load transformer备用电源空载状态自动投入失去电源的母线时形成的电动机自店动称为空载自启动。
失压自起动 self start-up at voltage recrvery zIter fault运行中突然出现事故低电压，当事故消除，母线电压恢复时形成的电动机自启动称为失压自启动。4.0.13
带负荷自启动self start-up by on-load transformer备用电源（或工作电源）已带部分负荷，又自动投人失去电5
DL/T51642002
源的母线时形成的电动机自启动称为带负荷自启动。4.0.14
黑启动blackstart
当电广机组的启动不是靠本厂机组或与其连接的电力网的电源时，这种启动称为黑启动。
DL/T51642002
5厂用电接线
5.1厂用电电源
用电电源必须符合以下基本要求：1
满足各种运行方式下的厂用电负荷需要，开保证供电。电源相对独文。
当一个电源故障时，另一电源应能自动或远方操作切换3
投人。
厂用电电源首先应考虑从发电机电压母线或单元分支线5.1.2
上引接，由本厂机组供电。当单元接线上装设断路器或隔离开关时，厂用电电源宜在主变压器低压侧引接，对抽水蓄能电！当发电机电压母线上装有倒相开关时，则应从倒相开关与主变压器低压侧之间引接。
5.1.3当厂用电需要外来电源（非本厂发电机组供电的电源）时，其取得方式一般如下：
通过主变压器倒送厂用电。
取自高压联络自耦变压器的第三绕组。3取自与系统连接的地区电网、近区或保留的施工变电所、地方小水电或地理位置相近的水电厂之间的联络线等电源。4从电广的高压侧母线引接。
从电厂的110kV及以［电压级的高压母线上引接广用电，5.1.4
电源必须通过技术经济比较论证确定。5.1.5对担仟系统峰荷、经常全厂停机的特别重要的大型水电广或抽水蓄能电厂，如有可能与系统失去联系，又无其他可靠的厂用电外来电源，致使机组无法启动，影响人坝度汛安全或广房可能被淹而危及人身或设备安全时，经过技术经济比较论证，可设置柴油发电机组战逆变电源装置作应急电源（包括黑启动电7
DL/ T 5164 2002
源）。
5.1.6水电厂在各种运行方式下，所连按的厂用电电源的数量应满足下列要求：
1全厂机组运行时，大型水电）应不少于3个厂用电电源；中型水电厂应不少于2个厂用电电源。2当部分机组运行时，大型水电厂至少应有2个厂用电电源同时供电；中型水电厂也应有2个厂用电电源，但充许其中1个处于备用状态。
3全厂停机时，大型水电厂应有2个厂用电电源，但允讯其寸…个处于备用状态，中型水电！充许1个厂用电电源供电。4当机组、主变压器或引水隧洞等大修而使全厂停机时，充许假1个用电电源供电。
5在厂用电电源设备检修期间，充诈适当减少广用电电源数量。
5.1.7第一台机组发电时，」用电电源数量应满足5.1.6第2款要求，其中1个电源应由本厂供给。5.2厂用电电压
5.2.1用电系统用一级低压供电或出高、低两级电压供电，应根据厂用地贫荷大小，枢纽布置、厂坝区贫荷分布及地区电网等条件进行技术经济比较确定。中型水电厂的厂内用电宜采滑380V·级电压供电。5.2.2高压厂用电电压，应根据发电机电压、）用电动机电正、地区电源电、施工用电电压及负荷分布等情况综合比较确延，一般采用10kV（或6kV）电压级。5.2.3低压广用电电H应采用380220V二相因线制系统，性点直接接地。
5.3广用电接线方式
DI7T 5164
5.31高压厂用电系统般采用单母线分段或分段坏形接线，分段数成根据电源情况确定。
5.3.2厂用电用两级电压的大型水电厂，宜将机组自用电与全厂公用电分别用不同变压器组供电。5.3.3大型水电厂的机组自用电变压器宜接至高压厂用电母线[，当机组台数多，单机容量人，单机自用电负荷超过100kVA时，对拍任荷并求用单元接线的大型水电厂，此单机白用电负荷可由接至机端的单机自用电变压器供电：对担任峰荷的大型水电厂，单机自用电负荷不宜由接机端的单机白用电变压器供电，宜由接至高压）用电母线的单机自用电变压器供电。5.34中型水电厂机组白用电与全厂公用电宜采用混合供电方式
5.3.5当发电机引山线及其分支线均采用离相封闭舟线，且分支[可路采用单相设备或分相隔离措施时，厂用电变压器的高压侧可不装设断路器和隔离开关：当厂用电分支线末采用离相封闭母线时，厂广用电变压器高压侧宜装设断路器；若不装设，则需采取下列措施：
1采用负荷开关、隔离开关或连接，但应满足动热稳定的要求或采取防止相间短路的措施。当采用隔离开关时，应使隔离开关能拉切所连接变压器的空载电流。2采取限制短路电流措施，以便能采用额定短路开断电流较小的断路器，
5.3.6对装机穿量为200MW以下、单机容量在100MW及以下H发电机引出线未采用离相封闭母线、厂用变压器容量在800kVA以下的水电厂，如高压熔断器或高压限流熔断器分断能力能满足！用电分支绒处预期短路电流值要求，广用电变压器高压侧可采用高下熔断器高压限流熔断器组合保护装置保护，但9
DL7T5164—2002
马上述熔断器配套使用的负荷开关应能可靠地开断过负荷电流，并应设周锁装置保证负荷开关不误切短路电流，问时宜校验厂用电变压器高、低压侧保护动作的选择性品5.3.7中型水电厂厂内用电变压器与坝区用电变压器的高压侧不宜合用一组断路器：厂用电变压器与近区用电变压器的高压侧不应合用组断路器，也不应以三绕组变压器供电。5.4厂用电负荷的连接与供电方式5.4.1高压厂用电负荷的连接原则1厂、坝区的厂用电高压电动机和低压厂用电变压器宜电厂用电高压母线直接供给，同一用途的高压厂用电电动机、低压厂用电变压器应分别接至不同分段的高压母线上。2当有地区电网时，不宜从高压广用电母线上引接回路供给近区及水电厂生活区用电。
3厂、坝区负荷，如容量较大，距离较远时，宜装设单独配电变压器供电：
5.4.2对有紧急洲洪要求的大坝闸门启闭机，应有两个电源，当特别重要的泄洪设施无法以于动方式开启闸满足泄洪要求时，经论证可设第三个电源：
5,4.3广内及其闭近的广用电低压负荷以主：分配电屏双层辐射式供电，分配电屏布置于所供电的负荷附近。靠主配电屏或容量较人或可靠性要求较高的负荷，也可从主配电屏直接引出，以单层辐射式供电。
为了保护动作的选择性，重要负荷辐射式供电的级数不宜大于两级。
5.4.4对机组台数较少，且容量较小的水电厂，可以单层辐射式供电，即自主配电屏直接引出回路供给负荷。5.4.5厂用电负荷按重要性可办为三炎。1类负荷：停正此类负荷供电，将便水电不能正常运行或10
DL7 T 5164 — 2002
停止运行。应保证其供电的可靠性，允许中断供电的时间根据负荷情况可为自动或人工切换电源的时间。Ⅱ类负荷：短时停正此类负荷供电不会影啊水电正常运行，应尽量保证其供电可靠性，其充许中断供电的时间为人工切换操作或紧急修复的时间。
Ⅲ类负荷：允许较长时间的停而不会影响水电厂正常运行，
按负御童要惟分类的各种负荷见附录A。5.4.6对「类负荷应由两个电源供电，其供电方式如下：1机械上互为备用的I类负荷应从不同分段的主配电屏或自不同分段土配电屏所供给的分配电屏分别引出电源供电。2机械上只有一套的工类负荷，也应从不同分段的主配电屏或自不同分段主配电屏所供给的分配电屏分别引出电源供电。两个电源经切换操作可为备用：3向1类负荷供电的不同电源的两分配电屏之间设联络线互为备用时、该联络线上应装设操作电器。4向1类负荷供电的分配电屏，以双段开关战其他办式与不同分段的主配电屏连接。
5装有双电源切换装置的分配电粘或控制宜尽量靠近用电负荷。bzxZ.net
6向“无天值班”（少人值守）水电厂1类负尚供电的两个电源，虚能自动切换，互为备用。5.4.7
对儿癸贫荷的供电方我如下：
从主配电屏或分配电屏以单属辐射双层辐射式供电。对数量较多，但不同时运行的负荷以环形供电方式供电2
环形供电的两端宜接至不同电源的配电屏上。5.4.8
对Ⅲ类负荷可采用干线式供心。在分配电屏的电源进线上应装设隔离电器，但不宜装设保护电器
