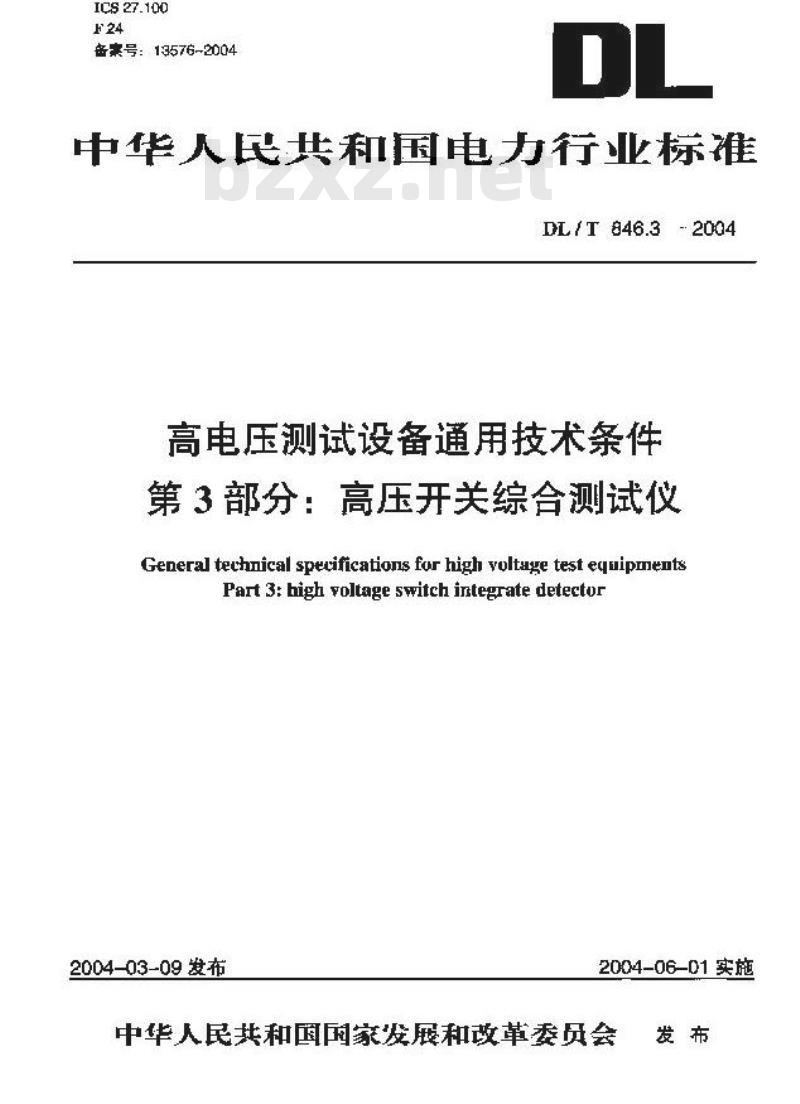

ICS 27.100
备素号：13576-2004
中华人民和国电方行业徐
DLTT846.32004
高电压测试设备通用技术条件
第3部分：高压开关综合测试仪
General technical specifications for high voltage test equipmentsPart 3: high voltage switch integrate detector2004-03-09发布
2004-06-01实施

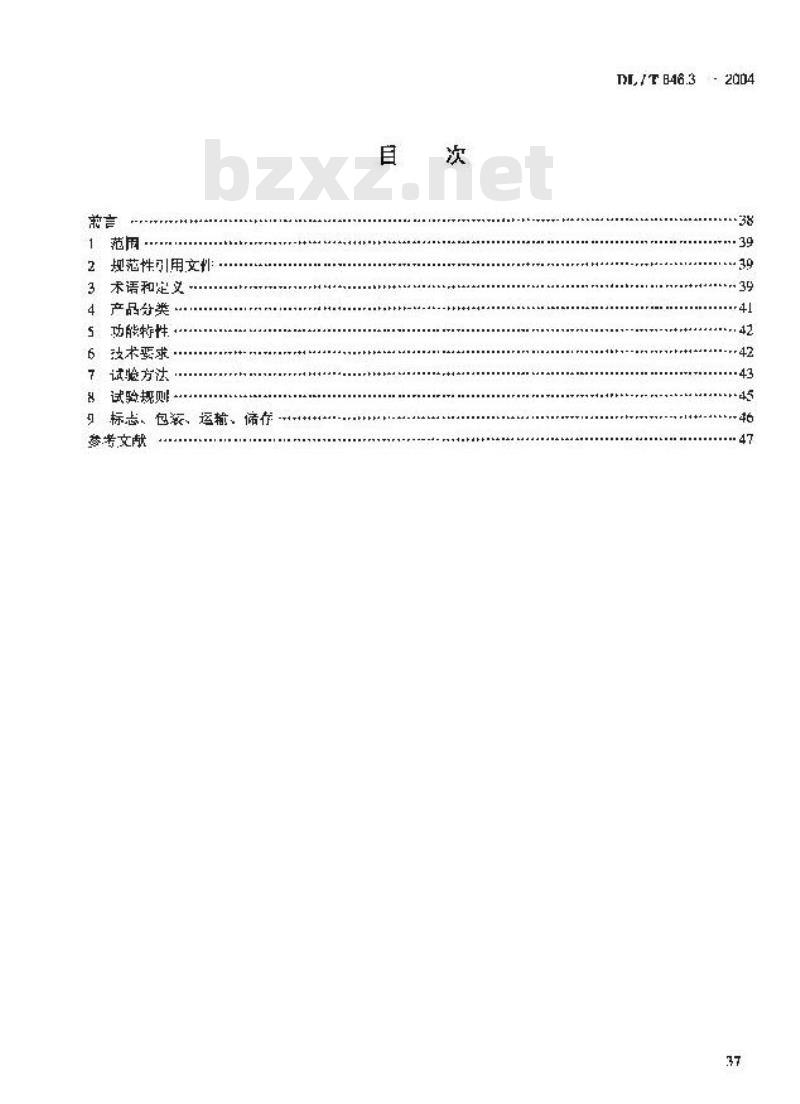

中华人民共和国国家发展和改革委员会发布言
规范性引用文性
未语和定义
产品分类
功能特性
技术恶求
试验方法
试验规则
、标志、包表、运拖、谛行
参考文献
DL/TB46.32004
DL/T 848.3 — 2004

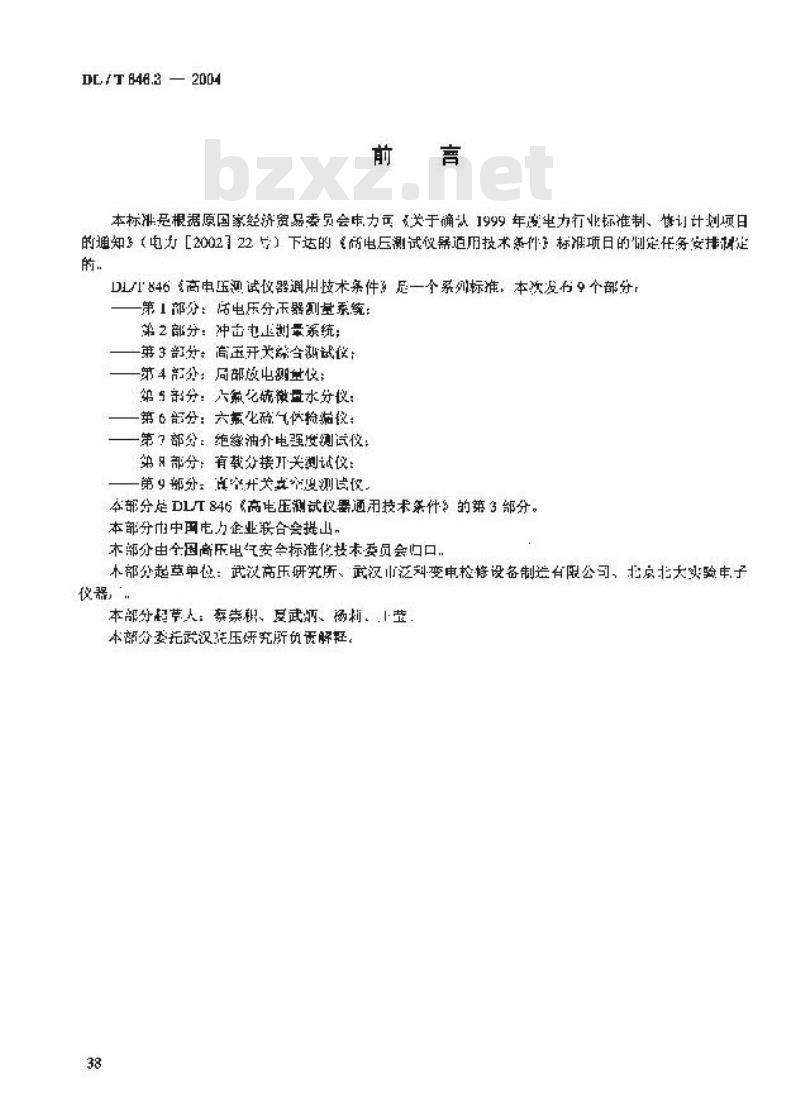

本标洲亮根据原国家经济贸品委员会审力可关于确认1999年电力行业标准制、修订计划项日的通知多（电力［2002122号）下适的高电后测试仪暴适用技术条件3标准项日的制定任务安排满定的
DL/T846商电压测试仪器通用技术条件”是一个系列标准，本次发9个部分，第1部分：活电压分天器测量系统：第2部分：冲击电测量案统；
第3部分：高玉开关殊含洲试仪：第4部分：同部放出测量仪：
第5分：六氟之硫微量水分仪：
第6部分：六化硫气依拾游议
第7部分：绝缘油介电强变测试仪：第月部分：有载分提关测试仪：一第9部分，真空并关支实思测试仅。本部分楚DLT846《高电压测试仪量通用技术条件的第3部分。本部分中中电力企业获合会提山，本部分由全因商压电安会标准化按表委员会归口木部分起草单您：武汉高压研筑所、武汉市泛划变电检格设备制造有限公司、北点非大实验申子仪器，
本部分起节人：蔡崇积、虚武炳、杨刺、莹本部分委托武汉充压研究所负责解轻。38

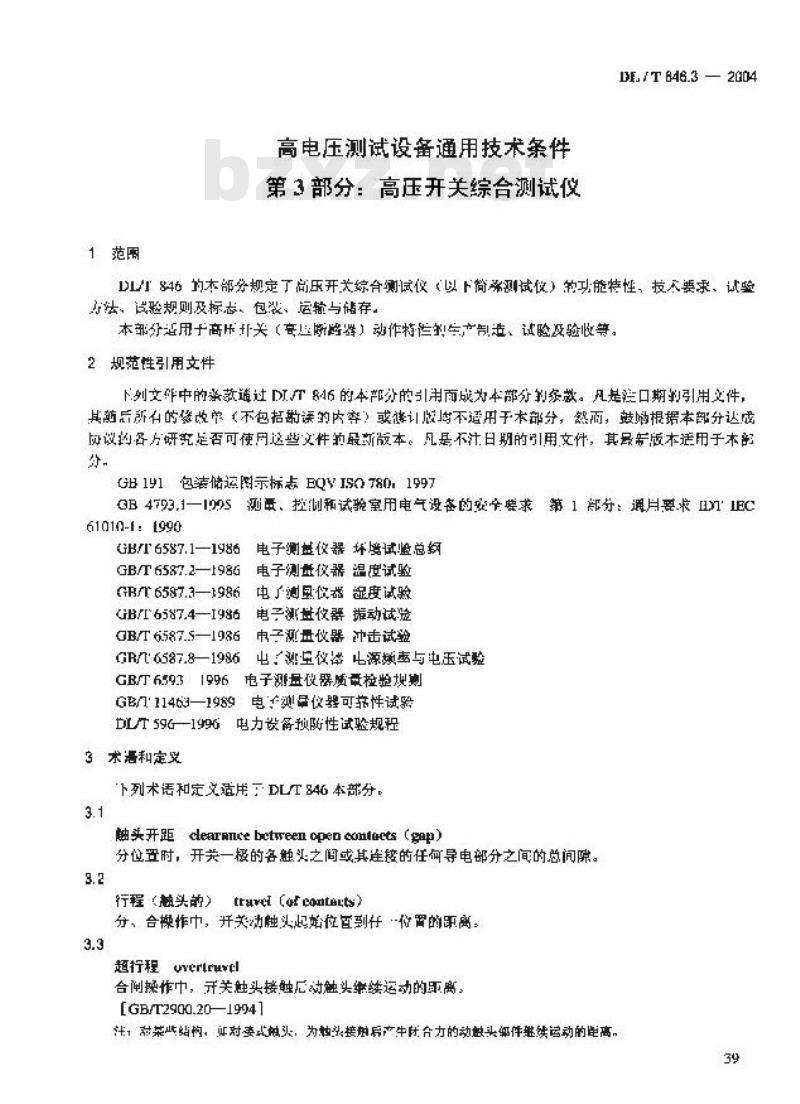

1范围
高电压测试设备通用技术条件
第3部分：高压开关综合测试
E/T B46.3— 2004
DL846的本部分规定了高压开大综合测试仪《以下简承测试仪）的习能特性，技太要求、试验法、试验规则及标志、包装、运输与循存。本部分适用于商压开关（高断略器）动作特性的气产制造、试险及验收等。2规范性引用文件
下列文作中的涤款道过DI6的本分的引用面成为本部分的系款。凡是流口期的引用文件，其前后新的贷改单（不包拓献误的内穿奔？或谜计版均不适用于本部分，然而，动根据本部分达成励设约各方研究是否可使这些文件的最新版本。凡是不汁日期的引用文件，其景节版本适用于本分，
GB191包装储运图示标志EQVIS0780：1997GB4793.1一199S测量、控制和试验室用电气设备的安全要求第1部分：通片要求EIEC61010-1:1990
GBT6587.1—1986
电子测盘仪器环障试总药
GB/T6587.2—1986电子测盘仪器温度试验GBT6587.3—1986电了测收器湿度试验GB/T6587.4—1986
电子测世仪器振动试验
QB/T6587.5-—1986电子源盘器冲击试验GR/6587.8—1986电，测至仪举电源频率与电压试验GB/T65931996www.bzxz.net
电子测盘仪器质检整规斯
GB门11463—1989电：测量仪器可范性试验DLT59G—1996电力设备预际性试验规程3术语和定义
下列术话和定义适用工DLT846本部分。3.1
触头开距cearancebetweenopencomtects（gap）分位置时，开关一极的各触头之间或其连接的任有导电部分之间的总间隙。3.2
行程（触头的）
travel (of conterts)
分，合操作中，开关动触头起始位巨到存·位胃的更离：3.3
超行程
uvertrmvel
合闸操作中，开关触头接触尺动触头续运动的离。[GB/T2900.20—1994 1
注，对些站构，证对变式独头，为独头接后产牛闭合力的动头架件继续动的距高，39
DE/T B46.3—2004

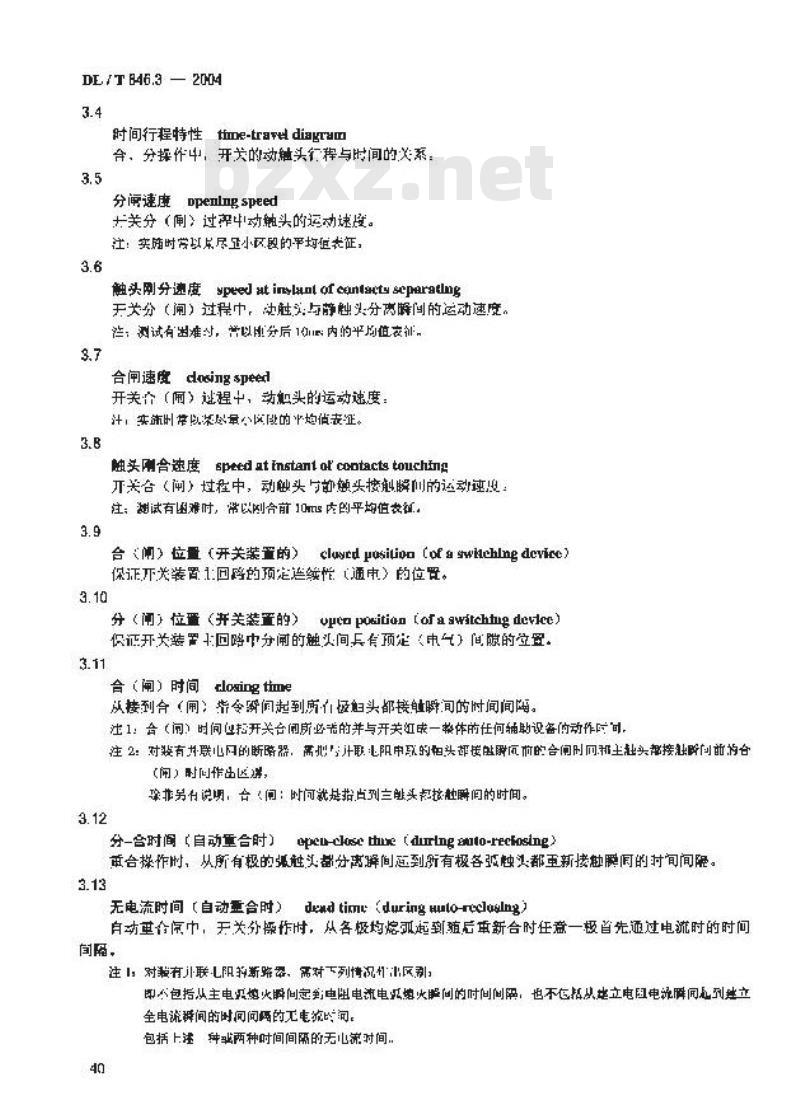

时间行程特性tie-tradiagram
合，分探作中，开关的动继头行程与时间的关系3.5
分阐速魔Dpenlngspeed
大关分（闸）过择牛动触头的运动速度。注：实随时学以民尽卫小区题的平均值表征证，3.6
触头刚分速度ypeedatinylantofceuniactyseparatlng无关分（闸）过程中，决胜与静触头分离解间的运动速度，泄：测试有出难对，营以分后1内的平购值表征。$.7
合闸速度dosingspeed
开关（闹）过程中，动和头的运动速度：汁，实市时常以深尽量小区的中均侦表证。3.B
触头刷合速度speedatEnstan1olcootacts touching开关合（闸）过程中，动触头与的触头接触瞬的达动速皮：注；湖试有困难时，常以刚合前10m内的平均值表征3.9
台闸）位量（开关装置的）clwyredpasiioa（ofswichlngdevice）保证关装置1:回降的预定造续性（通电）的位置。3.10
分（闸）位量（并关装置的），upcopoaitian（ofaawitchhgdewlec）保证开关装置1回略中分闹的避头间兵有预定（电气）间限的查留。3.11
合（闸）时间closingtimne
从接到合（闸）些会瞬间起到所们轻头部接触瞬间的时间间隔。注1：合（问）时间也指开关合阅所必端的并与开关红康一体的任何辅助设备的动作司，注2：对装有开联心日的断略，需计联电阳中取的相实都接能解沉前的合闸时那主融实都接独路间前的台闻）时推区
璨非另有说明：合（间：时间就是指占到三能头起拉触瞬间的时间。3.12
分-合时间（自动重合时）opeu-losethne（dirlngauo-recfosing）重合探作时，以所有极的弧触头都分离解间应到所有极各弦触测都重新接触膜间的时间间阴。3.13
无电流时间（自动重合时）！
dead timt (during uto-recloslng)自动重合原中，天关分操作时，从各极均熔弧起到殖后重新合时任益一极首先通过电流时的时间间陷，
注：对装有计联儿阳持斯路，需对下列情况州出区利即心包指从主电以炮火解间起到电阻电流电以地火服间的时间间网，也不在拓以逆立电阻电流瞬间点列建产全电流释间的时间间两的无电统的间，包括上注并或两种时间间隔的无心流对间，40
社2：尤中流叶间可以市于击穿比司和燃减时间的变化而不向。重合闸时间rcelosingtimic
DI./ T 846.3 — 20D4
单合闸操作中，从安到分闸指令瞬间起到所有板的动挣融头都重新接触瞬间的时间间隔。合-分时间：金匾短接时间ose-optime在合-分操作中，以所有概各触义都按触间到随后的分探作时在所有假孤触头睾分高瞬间的时司间临，
注：除非另有说明，即认为下关装在一起的分扇脱扫要处在首极十名融头都接性解间旦，这种情况下的分-合时间是最组的会一分吃可，3.16
分阐时间（开关的）
upuningtlme(oraswltchingclevlce）从分闸摔起始瞬间（即到分闸谐令解间）起到所有极的触头分解间的时闻间隔：注：对装有井联电阻断路器，需把直制克融头帮分离悍间的分闻时间和到带并联电座的中取阻共都分高股经分有时间作出区别。除满有说游，分卵间单指克主趣头都分高股间均时间，3.17
开关合（阅）同期性clastug-slmultaneltyoftheswitchlngdevice开关含时各拨间及（或）几一极各断口叫的继头接触解川的最大时而差异。3.18
开关分（闲）同期性opendng-slmiltanetyofthegwitchingdevke关分各接间泛（或）一极各断口间的触头分离麟前的最大时而差异。3.19
时间-电流特性tme-eurrentchaacteristlc在测定换作条件产，表示时制（例如数作时间）作为预期电涨的新教的出线。3.20
弹跳次数kpringngtimes
关动触头与静独头在分（合）需换作中分开（合上）的试数3.21
弹啡时间springlng time
元关动糖头与静触头在分（合）闸择作中，以第一次分片（合上）始到最与稳定地分开（合上）为上的时
分（合）闸平均速康opencloge）yeragespeed并关分（合）删操作中，动触头在整个运动中的行程与时间的比值。社：对十装有分闸缓冲的典空断陷录，分问平均逆度是指北关分阅操作中，动融头在被肇冲前的行程中该段行程中所用时间内比低，
4产品分类
4.1分类
产品分为一书形式，四类。
a）单项目测试彩式，共一类：
I类为油断路器测试：
Ⅱ类为真空断略举测试：
DL/T846.3—2004
类为S。断降馨测试。
b）全性能测试形式，炎为综合（以上三种断路器》功能测试。4.2型号命名
改计岸列号
产品分奖编号
生产厂家代号
产品茗称代专
注，产品分载编号为4.[列出的四种类型。5功能特性
5.1测虽项目
测试仪应能送行如下项日的测盘，a）分、合南时间：
h）开关分、合澜同期性
c）弹跳次数（适用于真空断路器)：d）弹跳时间：
e）平均分，合速度，
f）附分、刚合速度；
g）最大分、合闸速度：
h）开距1
超程：
）总行程。
5.2显示
显示方式应保证直观的实附显示测量结果。5.3其他
试仪配套附件，如传感器，卡具，连换导扑等应有游楚的安装说明。如特殊要求，计费时生产厂与用户协商解决。
6技术要求
6.1技术费效
位器的测量时间、测量行理和测盘更度应满足如下变求。a）测量时闻：个小于断降举分、合喇时间，分辨率为0.01m；h）测遭行：由不同使器确定（不小于开关行程的120路)；c）视早速度：真空断路墨不小于2m/s，非高空断路器不小15m/s。6.2误差
位器的测误差应满足如下要求。a）时间测早误差：
1）200ms以内为士0.1ms+1个字：2）200mk以上为±2%
b）同期性时间测量误差：测试仪同期性时间不大于二01m。c）行理测整误差：
1）对于真空断路券为土0.5mm
2）对于非真空断路碧为±2mm
d）速度测量误差
1）0--2m/s以内为±0.1m/%：
2）2m/s以上为±02m/s
注：迪度试差计算男7.3.3内式（4）和式（6）。6.3使用环境条件
a）供电电源：AC220V±22V50Hz±1Hz。b）温度：心℃~~40℃.
c）相对湿度：85%。
6.4外观要求
DL/T846.320Q4
仗器寄面应光洁平整，不应有凹、凸痕及划伤、裂缝、变形现象。涂层不虚起泡、脱落。字迹应清晰、明了。金属零件不应有锈蚀及机械损伤，接据件牢固可靠，大关、按钮均应动作灵活：仪器迹有明显的接地标识。
仪器附件应完备，传感器附件应有安装说阴。6.5 环境适应性
测试收［作和储存环境成满足GE6587.1—1986中I组的要求。6.6安全要求
B.B.1绝练电阻
测试收电源部分和机究之间的绝续电阳应不小下2M2。6.6.2介电强度
测试仪电源部分和机壳之间应承受工题1.5kV自压，历时1min，无飞强和击穿现象。6.7可性
测试仪的平均无故障时间（MBTF）为1500h。了试验方法
7.1试验环境
除环境试酸外，试验均应在下述环境条件中进行：）供电电源，AC220V+22V、50Hz=IHz;b）环境温度：20℃=5芒：
c）相对录度：65%土15%，
7.2外观检查
用日测于感法检查外观，结果应满足6.4的规定，7.3性能试验
7.3.1试验用设备
试验使用设备如下，
）2台旁秒位，准确度0.01级：
b）1台可循延时多路模拟开关，推确度：0.1m%e）！合稳压电源：输出电压DCUV~2UY连续可调：d）1台交流净化电源：AC250V土15V连续可调，准度25级：e）1收长度计：准确度0.05mm；f）1快500V兆嵌装，
%）1台能产生2kV工频电压的试验装置。43
DL / T 846.3 2004
7.3.2时间测量试验
7.3.2.1合，分阐时间测量试验
用可谢延时多路模拟大关模报分，合闸动作（试验接经见图1)，将，h，，d分别接入故侧议器信号输入端A、B、、D（通道端II，将a、b、c、d连起米按入被泌仅墨公共范（XM)，齐按医示楼好言款仪。合上出源开关，进行测至试险（可息施道、多逆造同时测量）。分别记求强砂仪示像邮和被测仪器示直，按式（1）及式（2）计算误差：200ms以内量误差=t，-F
200ms 以上测量误差 Ar,=一二m×100%结采应满足本部分第6.2的规定，检收将
可调时多然开：
明 1 合阐时间测量
：分间时间测量时，龄翼这器处分阅数方式，左法同合间时间证验，温关计典相回、7.3.2.2重合时间测量试验
更合闸测量土要根据设定的分、合写延时来控制开关的分，合动作，测得开关动、骼融头的分合时间，单道避或多增其可问的，测量，测试方法问7.3.2.1，结果应满定6.2规定。7.3.2.3同期性时间测划试验
用双路模拟开关分别接入微测仪器，寇秒仪同时监视2路模拟开关的开关动作时间部、阳记录山被测仪器同期间示值，按式（3）计算测堂误差r =t -. -
结米应满足6.2的规定
7.3.3行程的测量试验和速度的测试验(3)
设定-段已虹行程S，并记录被测仪费传感器通过此段行程的时间，按式（4）计算山速度%(4)
同时恋案测试仅打理示俏。，和速度示值以，按式（5）和式（6）分别计尊行程误差山和速度误差44
结果成满是本部分6.2的规定。
7.4供电电源适应性试验
Av=, -
DL/T 846.3 2004
将电潮输出的频率保持生50Hz，电上分别就十198V、242V放电源电业保持220V，电源嫩率分别置于49Hz和51Hz，按GB/T6587.8的要求进行。7.5环境适应性试验
a）温度试验敏（B6597.2—1986宁1组方法进15：b？湿试验按GB/T6587.3—19R61组方法进行心）振动试验按0B/T6587.4—1986中Ⅱ纽方法进行：d冲击试验按G/T6587.51986中1I凯方法进行.暂果成满足本部分第65的定。
了.6安全要求试验
按G日4793.1-1995中范本绝续电一测培收器的要求，或验结果应满是本分第6.6的规定。7.7可靠性要求试验
按GB下11463一1989中定时定数截尽中1-1号和序贯试验2-2号方案进行：试验结果应满足6.7的规定。
8试验规购
8.1台格判定及抽样方法
按GB/[6593中的频定进行，
8.2试验分类
测试议的试验分些式试整和常就试验、归！试验三种，诚验项月见表1。表1试验项目
减验项目
外测检查
性隐试验
供电电源适电性试酚
环好适风件试验
安企要术试验
可能性要求试验
8,6.1. 6:3
.9元, 6.5
注：“”表示需做的试验项口
8.3出厂试验
让验厅法保款
H广试监应按本部分表1中规定的项日遂令进行8.4常带规试验
型式验
官规试验是案广有变求付（在使用过程中），模据个部分表！的规定进行的。8.5型式试验
型式试验在下情况下进行：
a）新产品整完规产前：
常规谢验
DL/T B46.3 2004
h）停产半年后恢友生产或转产时：c》测试仪的段计、二艺或所用材料有革大变更时；b）法定产品质基监督部门认为帝要时。型式检舱的样品不得少于2台，
9标志、包装、运输、储存
9.1标患
在仅器醒日的成方应台牌，非内案般包活：）生产厂家、厂证：
h）仪器名称，步号：
）计量器其制：造许可证编今，d）产品编：
e！出！年月，
）产7执行的标准号。
9.2包装
包牧箱内应陆有关配件、产品合格证、两检证书，使用说明书、装箱清单。包装箱应满足陈湖，劳尘、防报的要求。外包装箱上应竹“小心轻放”，“忙湿”，“向上”等标志，标志应满足（191的规定：
9.3运输
运愉程中成置于干煤的4针、川中，洋意防雨、防机械损伤并避免与腐独性物质混达，9.4储存
存放产品的库房款境温度应为-10℃-40，相对湿度小十80%，室内应净，无独烈的杭城冲出和报动，产品应半放，不应与腐蚀性物混使：46
GB 1984—1989
GB/3309—1989
CB/T110221999
B3855—1996
JG601——1989
JJG：机撼140
参考文
交流高压路器
高止开关设备常温下的或械试验DI,/T 846.3
高压开关设备和控设备的共同技要求FQKC.TC60694：199斤3.6~-40.5kV户内交流商压真学断路器电广基移仪检定仪利毫砂检定议（试行）商压开关机械特性测试位
