【化工行业标准(HG)】 硫化橡胶弹性模数的测定方法

中华人民共和国化学工业部
硫化橡胶弹性模数的测定方法
1适用范围
HG4—834--81
代替HG 4--834—76
第49组
调整为：HG33a1-8
本标适用于用弹性模数测定器测定硫化橡胶试样受拉伸时其应力与应变之比，2试样
2.1试样宽皮为10:0.2mm，长度为80~90mm，厚度为2±0.3mm，同一试样标线内的厚度波动范围不准超过0.1。
2.2试样应印上距离为500.5mm的标线，如图1FT
2.3用原度计测量试样标线内三点的厚度，玻其算术平均值作为试样的厚度，3试验仪器
弹性模数谢定器如图2。
中华人民共和国化学工业部发布北京橡胶工业研究设计院提出
I一试样，2—上夹持器，3一下火持器1981年10月1日实施
北京橡胶二业研究设计院起草

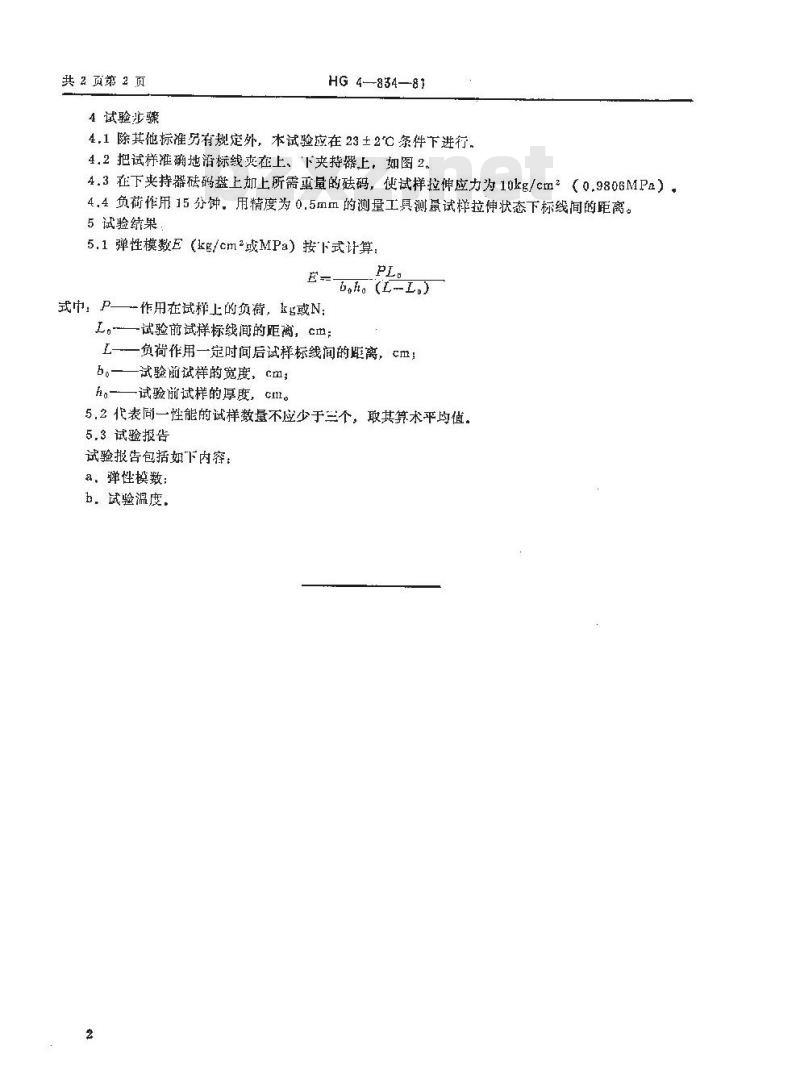

共2页第2页
4试验步骤
HG4—834—81
4.1除其他标准另有规定外，本试验应在23土2\℃条件下进行。4.2把试样准确地滑标线爽在上、“下夹持器上，如图2.4.3在下夹持器码盘上加上所需重量的磁码，使试样拉伸应力为10kg/cm（0.9806MPa）。4.4负荷作用15分钟。用精度为0.5mm的测量工具测量试样拉伸状态下标线间的距离。5试验续果
5.1弹性模数E（kg/cm2或MPa）按下式计算：PL.
E-boh。(t-L))
式中：P—作用在试样上的负荷，kg或N：L。试验前试样标线间的距离，cm：L——负荷作用一定时间后试释标线间的距离，cm：。一—试验前试样的宽度，cm；h。—试验前试样的厚度，cm。
5.2代表同一性能的试样数量不应少于三个。取其算术平均值。5.3试验报告
试验报告包括如下内窄：
a，弹性模数：
b.试验温度，
