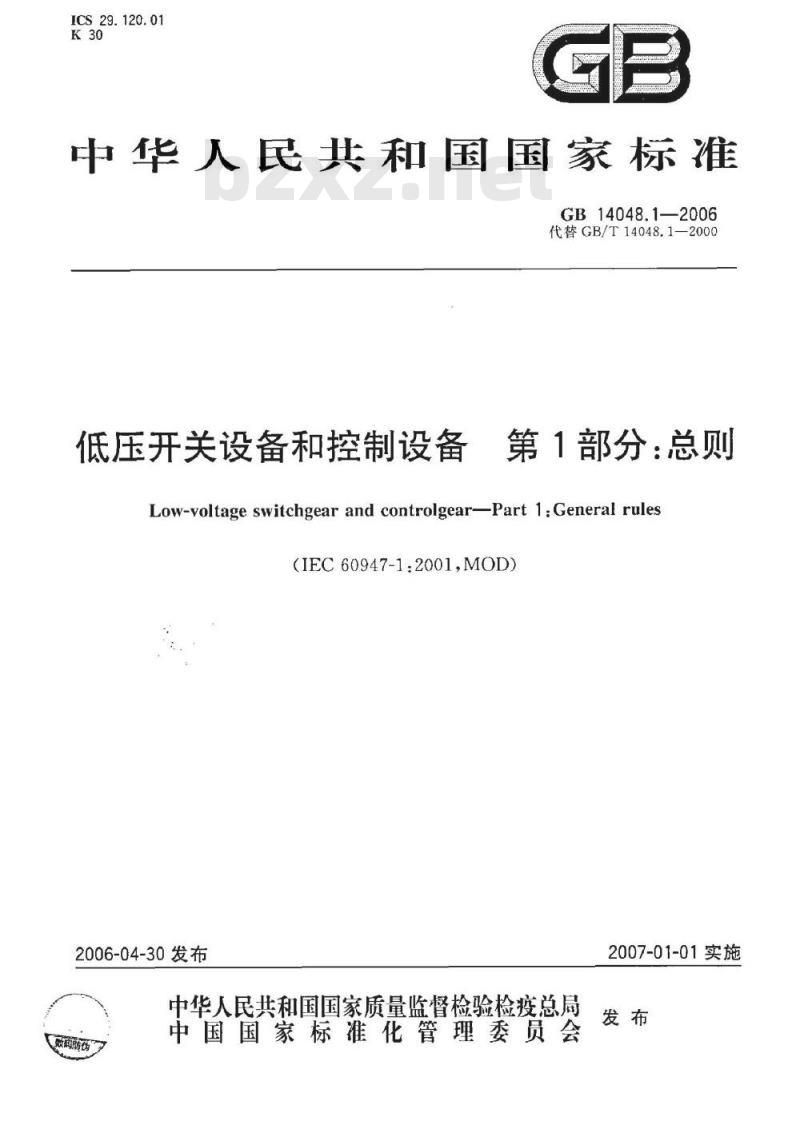

【国家标准(GB)】 低压开关设备和控制设备 第1部分:总则

ICS29.120.01
中华人民共和国国家标准
GB14048.1—2006
代替GB/T14048.1—2000
低压开关设备和控制设备
第1部分：总则
Low-voltage switchgear and controlgearPart 1:General rules(IEC60947-1:2001,MOD)
2006-04-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

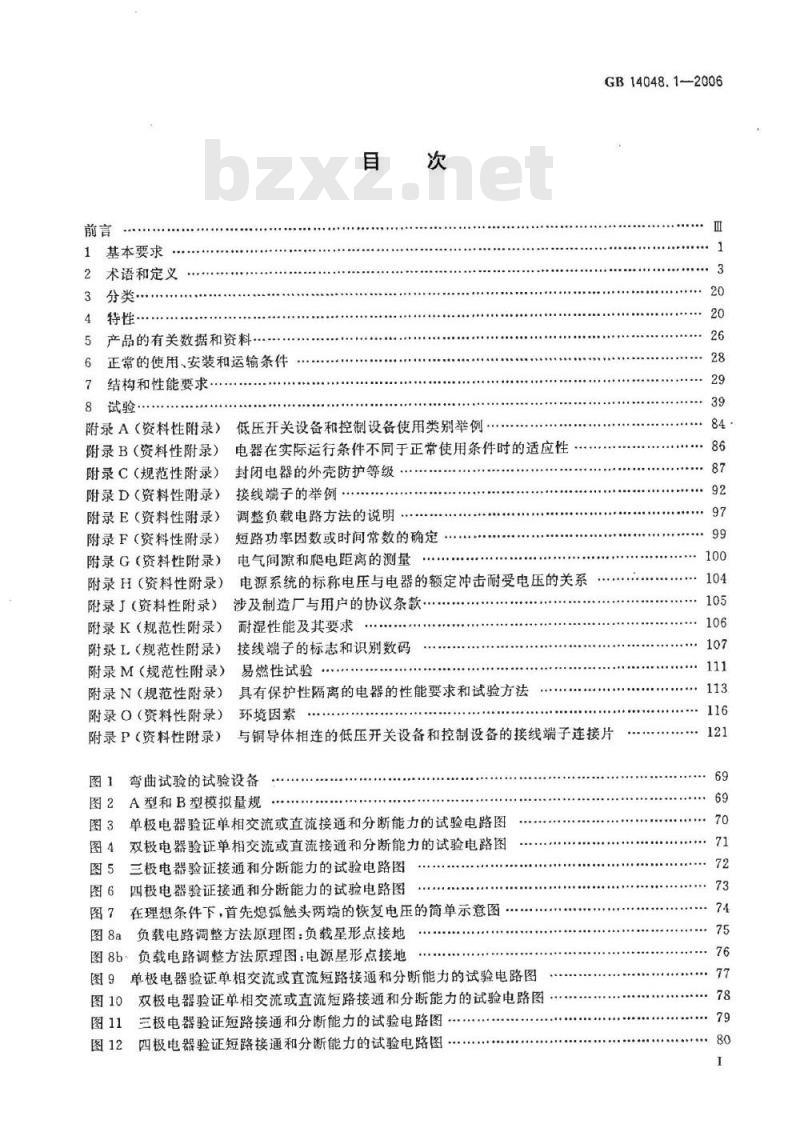

1基本要求
2术语和定义
3分类
4特性·
5产品的有关数据和资料
6正常的使用、安装和运输条件
7结构和性能要求.
8试验·
附录A（资料性附录）
附录B（资料性附录）
附录C（规范性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
附录H（资料性附录）
附录J（资料性附录）
附录K（规范性附录）
附录L（规范性附录）
附录M（规范性附录）
附录N（规范性附录）
附录O（资料性附录）
附录P（资料性附录）
低压开关设备和控制设备使用类别举例：电器在实际运行条件不同于正带使用条件时的适应性封闭电器的外壳防护等级…
接线端子的举例
调整负载电路方法的说明
短路功率因数或时间常数的确定电气间隙和爬电距离的测量
电源系统的标称电压与电器的额定冲击耐受电压的关系涉及制造厂与用户的协议条款
耐湿性能及其要求
接线端子的标志和识别数码
易燃性试验
具有保护性隔离的电器的性能要求和试验方法环境因素
GB 14048.1-2006
与铜导体相连的低压开关设备和控制设备的接线端子连接片弯曲试验的试验设备
A型和B型模拟量规
单极电器验证单相交流或直流接通和分断能力的试验电路图双极电器验证单相交流或直流接通和分断能力的试验电路图三极电器验证接通和分断能力的试验电路图四极电器验证接通和分断能力的试验电路图在理想条件下，首先熄弧触头两端的恢复电压的筒简单示意图图8a
负载电路调整方法原理图：负载星形点接地负载电路调整方法原理图：电源星形点接地单极电器验证单相交流或直流短路接通和分断能力的试验电路图图9
双极电器验证单相交流或直流短路接通和分断能力的试验电路图三极电器验证短路接通和分断能力的试验电路图四极电器验证短路接通和分断能力的试验电路图121
GB14048.1—2006

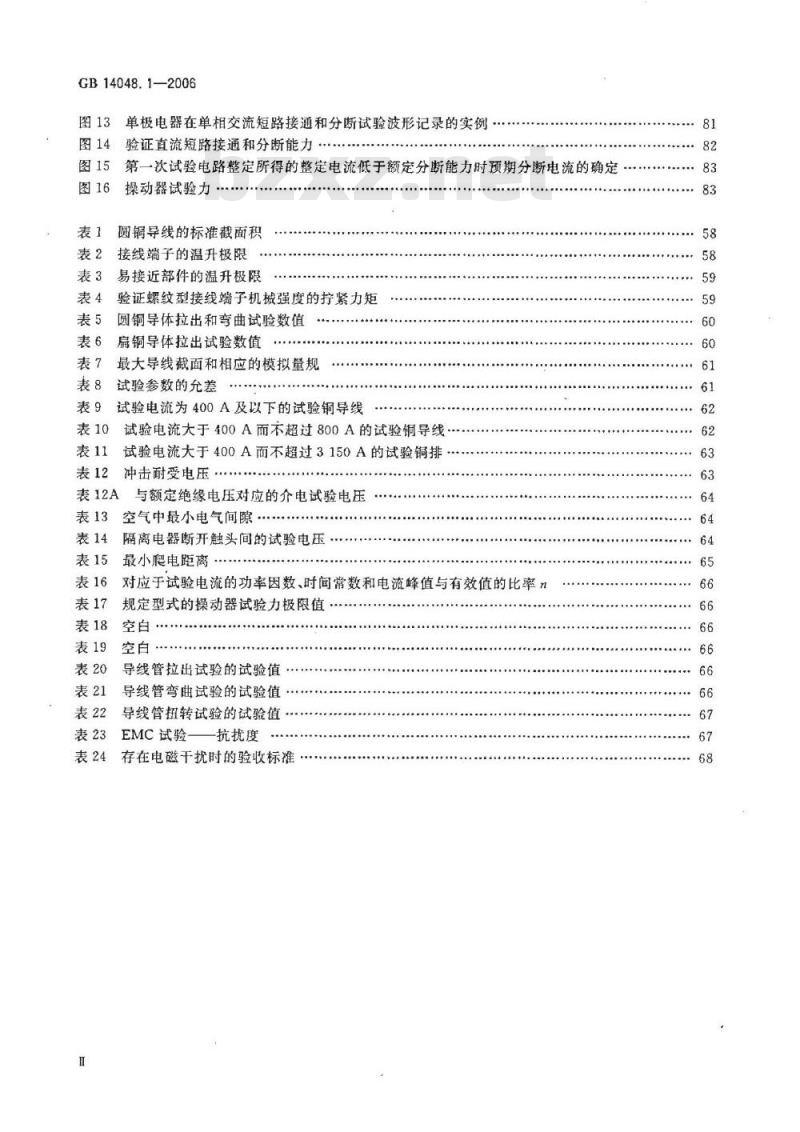

单极电器在单相交流短路接通和分断试验波形记录的实例图14
验证直流短路接通和分断能力
第一次试验电路整定所得的整定电流低于额定分断能力时预期分断电流的确定图16
操动器试验力
圆铜导线的标准截面积
接线端子的温升极限
易接近部件的温升极限
验证螺纹型接线端子机械强度的拧紧力矩圆铜导体拉出和弯曲试验数值
扇铜导体拉出试验数值
最大导线截面和相应的模拟量规表7
表8试验参数的允差
表9试验电流为400A及以下的试验铜导线表10
试验电流大于400A而不超过800A的试验铜导线试验电流大于400A而不超过3150A的试验铜排表12
冲击耐受电压
表12A
与额定绝缘电压对应的介电试验电压空气中最小电气间隙.
隔离电器断开触头间的试验电压最小爬电距离
对应于试验电流的功率因数、时间常数和电流峰值与有效值的比率n规定型式的操动器试验力极限值空
导线管拉出试验的试验值
导线管弯曲试验的试验值
导线管扭转试验的试验值
EMC试验
抗扰度
存在电磁干扰时的验收标准
GB14048.1—2006

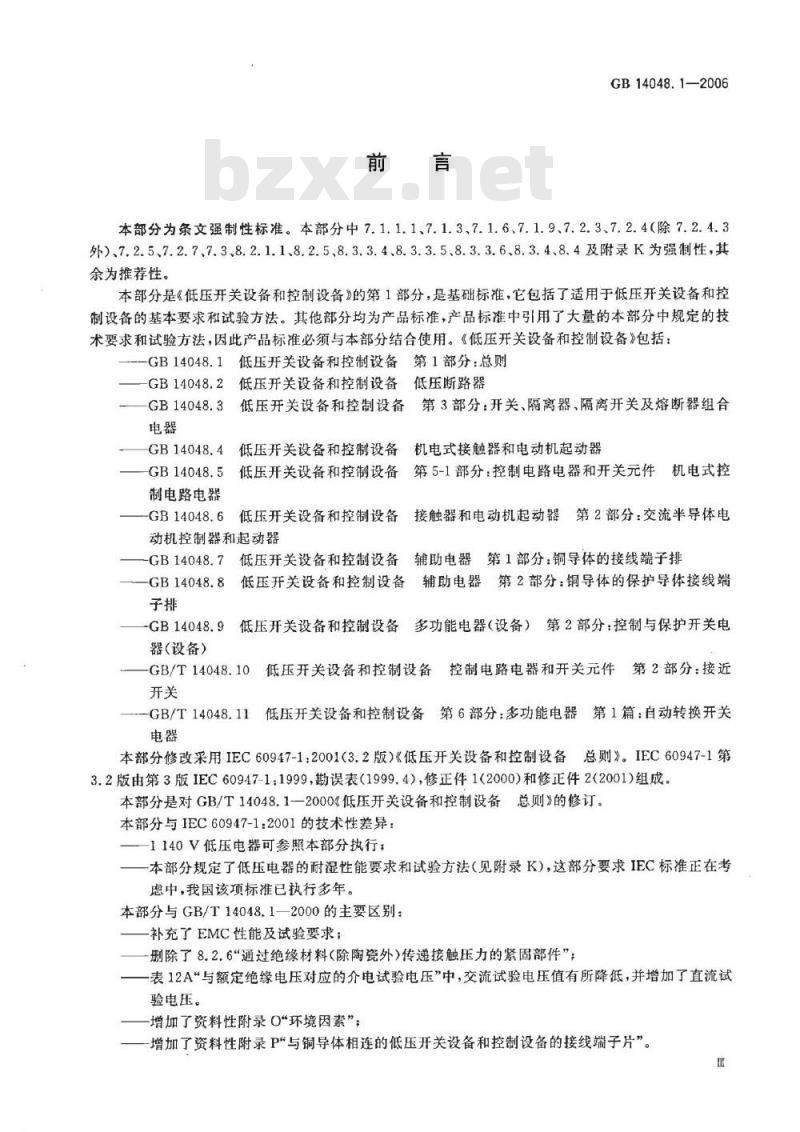

本部分为条文强制性标准。本部分中7.1.1.1、7.1.3、7.1.6、7.1.9、7.2.3、7.2.4（除7.2.4.3外)、7.2.5、7.2.7、7.3、8.2.1.1、8.2.5、8.3.3.4、8.3.3.5、8.3.3.6、8.3.4、8.4及附录K为强制性，其余为推荐性。
本部分是《低压开关设备和控制设备》的第1部分，是基础标准，它包括了适用于低压开关设备和控制设备的基本要求和试验方法。其他部分均为产品标准，产品标准中引用了大量的本部分中规定的技术要求和试验方法，因此产品标准必须与本部分结合使用。《低压开关设备和控制设备》包括：GB14048.1低压开关设备和控制设备第1部分：总则GB14048.2低压开关设备和控制设备低压断路器GB14048.3
GB14048.4
低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合机电式接触器和电动机起动器
低压开关设备和控制设备
第5-1部分：控制电路电器和开关元件机电式控GB14048.5
低压开关设备和控制设备
制电路电器
-GB14048.6低压开关设备和控制设备接触器和电动机起动器第2部分：交流半导体电动机控制器和起动器
低压开关设备和控制设备辅助电器第1部分：铜导体的接线端子排-GB14048.71
GB14048.8
低压开关设备和控制设备辅助电器第2部分：铜导体的保护导体接线端低压开关设备和控制设备多功能电器（设备）第2部分：控制与保护开关电GB14048.9bzxz.net
器(设备）
-GB/T14048.10低压开关设备和控制设备控制电路电器和开关元件第2部分：接近开关
低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关-GB/T14048.11
本部分修改采用IEC60947-1：2001（3.2版）《低压开关设备和控制设备总则》。IEC60947-1第3.2版由第3版1EC60947-1：1999，勘误表（1999.4），修正件1（2000）和修正件2(2001)组成。本部分是对GB/T14048.1一2000《低压开关设备和控制设备总则》的修订。本部分与IEC60947-1:2001的技术性差异：1140V低压电器可参照本部分执行：一本部分规定了低压电器的耐湿性能要求和试验方法（见附录K)，这部分要求IEC标准正在考虑中，我国该项标准已执行多年。本部分与GB/T14048.1—2000的主要区别：-补充了EMC性能及试验要求；
删除了8.2.6“通过绝缘材料（除陶瓷外）传递接触压力的紧固部件”；表12A\与额定绝缘电压对应的介电试验电压”中，交流试验电压值有所降低，并增加了直流试验电压。
-增加了资料性附录O“环境因素”；一增加了资料性附录P\与铜导体相连的低压开关设备和控制设备的接线端子片”。GB14048.1—2006

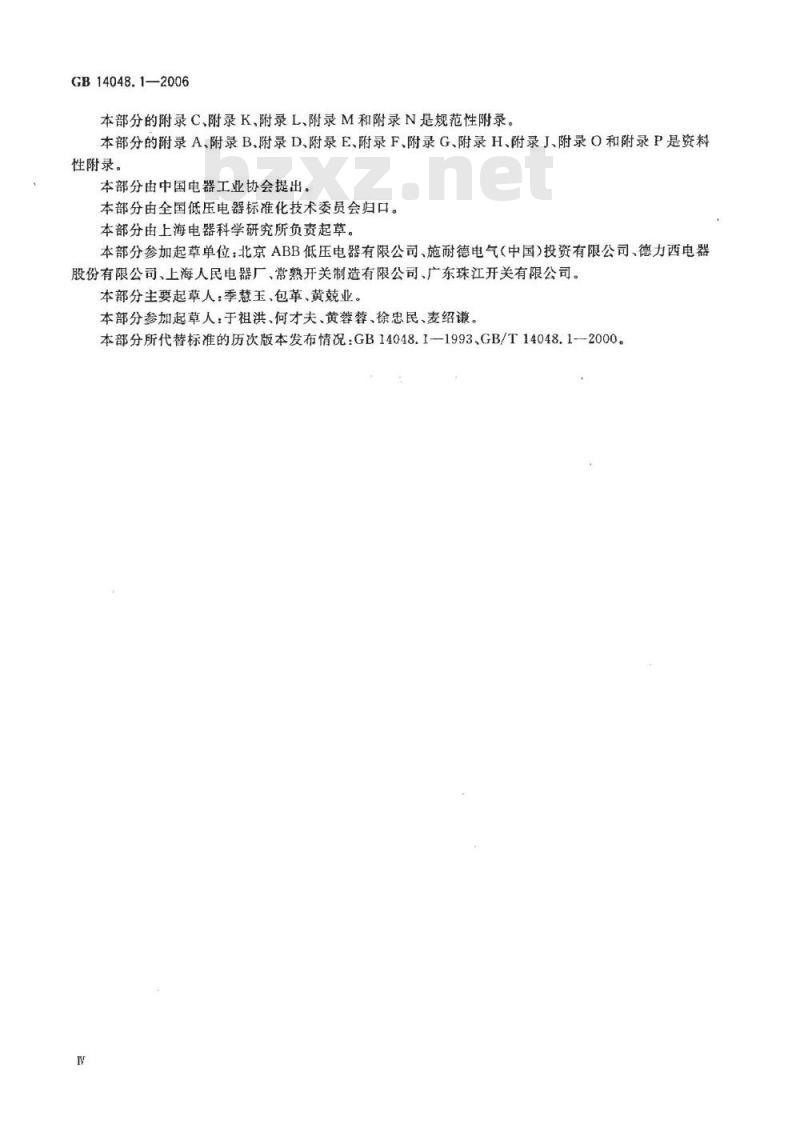

本部分的附录C、附录K、附录L、附录M和附录N是规范性附录。本部分的附录A、附录B、附录D、附录E、附录F、附录G、附录H、附录J、附录O和附录P是资料性附录。
本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会归口。本部分由上海电器科学研究所负责起草。本部分参加起草单位：北京ABB低压电器有限公司、施耐德电气（中国）投资有限公司、德力西电器股份有限公司、上海人民电器厂、常熟开关制造有限公司、广东珠江开关有限公司。本部分主要起草人：季慧玉、包革、黄苋业。本部分参加起草人于祖洪、何才夫、黄蓉蓉、徐忠民、麦绍谦。本部分所代替标准的历次版本发布情况：GB14048.1—1993、GB/T14048.1—2000。W
1基本要求
低压开关设备和控制设备
第1部分：总则
GB14048.1—2006
本部分的目的是尽实际可能统一适用于低压开关设备和控制设备的基本性能的所有规则和要求，以使相应范围内的设备的性能要求和试验获得一致，避免根据不同的标准进行所需试验本部分中包含了各类产品标准中所有被认为是基本要求的内容以及具有广泛意义和用途的特定项目，例如：温升、介电性能等。对各类低压开关设备和控制设备，确定其所有要求和试验只需两个主要标准：1）本基本标准，在各类低压开关设备和控制设备的标准中简称：GB14048.1”；2）相关的产品标准，在下文中称作“有关产品标准”或“产品标准”。对适用于某一特定的产品标准的基本要求，在产品标准中应明确，并应标出引用GB14048.1标准的有关条款号，例如：GB14048.1中7.2.3。对某一特定的产品标准可不规定基本要求，因此可以省略该项内容（当不适用时），或可以增加某些内容（如认为基本要求在某些情况下不适用时），除非有充分的技术理由，产品标准不允许与基本规则相违背。
注：作为“低压开关设备和控制设备》组成部分的产品标准为：GB14048.2-2001低压开关设备和控制设备低压断路器GB14048.3-2002低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB14048.4-1993低压开关设备和控制设备机电式接触器和电动机起动器GB14048.5—2001
低压开关设备和控制设备
第5-1部分：控制电路电器和开关元件机电式控制电路GB14048.6—1998
低压开关设备和控制设备接触器和电动机起动器第2部分：交流半导体电动机控制器和起动器
GB14048.7-1998低压开关设备和控制设备辅助电器第1部分：铜导体的接线端子排GB14048.8-1998低压开关设备和控制设备辅助电器第2部分：铜导体的保护导体接线端子排GB14048.9—1998低压开关设备和控制设备多功能电器（设备）第2部分：控制与保护开关电器（设备）GB/T14048.10-1999低压开关设备和控制设备控制电路电器和开关元件第2部分：接近开关GB/T14048.11—2002低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器1.1适用范围和目的
本部分适用于（当有关产品标准有要求时）开关设备和控制设备（以下简称“电器”），该电器用于连接额定电压交流不超过1000V或直流不超过1500V的电路。)本部分不适用于GB7251规定的低压成套开关设备和控制设备。本部分的目的是规定开关设备和控制设备共有的基本规则和要求，它包括：定义；
特性；
一电器的有关资料；
一正常使用、安装和运输条件；一结构和性能要求；
特性和性能验证。
1）交流额定电压1140V的电器可参照本部分执行。有关电器的性能等要求由制造厂和用户协商确定。GB14048.1—2006
1.2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB156—2003标准电压（IEC60038.1983,IECstandardvoltages，NEQ)GB311.1-—1997高压输变电设备的绝缘配合（neqIEC60071-1：1993）GB/T2423.3—1993电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法（eqvIEC60068-2-3:1984)
GB/T2423.4一1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqvIEC60068-2-30:1980)
GB/T2900.1—1992电工术语基本术语（eqVIEC60050（151)：1978）GB/T2900.18-1992电工术语低压电器（eqvIEC60050(441)：1984)GB/T2900.57—2002电工术语发电、输电及配电运行（eqvIEC60050(604)：1987）GB/T4026一2004人机界面标志标识的基本方法和安全规则设备端子和特定导体终端标识及字母数字系统的应用通则（IEC60445：1999，IDT）GB/T4205人机界面（MMI)操作规则（GB/T4205—2003，IEC60447:1993，IDT）GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC60112:1979,IDT)
GB4208-—1993外壳防护等级（IP代码）(eqvIEC60529：1989）GB/T4728.7—2000电气简图用图形符号第7部分：开关、控制和保护器件（IDTIEC606177:1996)
GB4824-2004工业、科学和医疗（ISM)射频设备电磁骚扰特性限值和测量方法（CISPR11：2003,IDT)
GB/T5169.5—1997电工电子产品着火危险试验第2部分：试验方法第2篇：针烙试验（idtIEC60695-2-2:1991)
GB/T5169.10-1997电工电子产品着火危险试验试验方法灼热丝试验方法总则（idtIEC60695-2-1/0:1994)
电工电子产品着火危险试验试验方法成品的灼热丝试验和导则（idtGB/T5169.11—1997月
IEC60695-2-1/1:1994)
GB/T5465.2电气设备用图形符号（GB/T5465.2—1996，idtIEC60417：1994）GB7251.1一2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备（IEC60439-1：1999IDT)
GB7327—1987交流系统用碳化硅阀式避雷器（negIEC60099-1：1970）GB/T11020-1989测定固体电气绝缘材料暴露在引燃源后燃烧性能的试验方法（egVIEC60707:1981)
GB/T11021—1989电气绝缘的耐热性评定和分级（eqvIEC60085：1984）GB/T12501.2-1997电工电子设备按电击防护分类第2部分：对电击防护要求的导则（idtIEC60536-2:1992)
家用和类似用途低压电路用的连接器件第1部分：通用要求（idtIECGB13140.1—1997
60998-1:1990)
低压熔断器第1部分：基本要求（IEC60269-1：1998，IDT)GB13539.1—2002
GB/T13539.2—2002低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）（IEC60269-2：1986，MOD)2
GB14048.1—2006
GB14048.52001低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器（e9vIEC60947-5-1：1997)GB16895.12一2001建筑物的电气装置第4部分：安全防护第44章：过电压保护节：大气过电压或操作过电压保护（idtIEC60364-4-443）GB/T16927高电压试验技术（IEC60060）第443
GB/T16935.1—1997低压系统内设备的绝缘配合第1部分：原理、要求和试验（idtIEC60664-1:1992)
GB/T17193—1997电气安装用超重荷型刚性钢导管（idtIEC60981：1989）GB17625.1--2003
电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A)（IEC61000-3-2:2001,IDT)
GB17625.2—1999电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制（idt1EC61000-3-3：1994)GB/T17626.2—1998日
电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2：1995)
GB/T17626.3—1998
61000-4-3:1995)
GB/T17626.4—1998
61000-4-4:1995)
GB/T17626.5—1999
GB/T17626.6-1998
61000-4-6：1996)
GB/T17626.8—1998
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
GB/T17626.11—1999
电磁兼容
试验（idtIEC61000-4-11:1994)IEC60028铜电阻
IEC60038：1983标准电压
试验和测量技术射频电磁场辐射抗扰度试验（idtIEC试验和测量技术
电快速瞬变脉冲群抗扰度试验（idtIEC试验和测量技术浪涌（冲击）抗扰度试验（idtIEC61000-4-5：试验和测量技术
射频场感应的传导骚扰抗扰度（idtIEC试验和测量技术
工频磁场抗扰度试验（idtIEC61000-4-8：试验和测量技术
电压暂降、短时中断和电压变化的抗扰度IEC60050（826）：1982国际电工词汇（IEV）第826篇建筑物电气装置IEC60073：1991人机界面、标志和标识的基本和安全要求—一编码规则
IEC60216确定电气绝缘材料长期耐热性的导则IEC61000-4-13：2002电磁兼容第4-13部分：试验和测量技术谐波和内部谐波包括交流信号在低频、交流电场抗干扰试验IEC61140：1997电击防护安装和设备的总则2术语和定义
下列术语和定义适用于本部分。注：本章中所列的大部分术语和定义与IEV相同，当为此种情况时，IEV的参考条款号写在定义后的括号中（第一组的三个数字表示IEV章节）。
当IEV的定义修改时，IEV的章节号不标出，但有一解释性注。2.1基本术语
开关设备和控制设备switchgearandcontrolgear开关设备以及开关电器和相关联的控制、检测、保护和调节设备的组合的通称。也指由这些电器和3
GB14048.1-2006
设备以及相关联的内连接线、辅助件、外壳和支持机构件的组合体。（441-11-01）2.1.2
开关设备switchgear
主要用于发电、输电、配电和电能转换有关的开关电器以及这些开关电器和相关联的控制、检测、保护及调节设备的组合的通称。也指由这些电器和设备以及相关联的内连接线、辅助件、外壳和支持机构件的组合体。（441-11-02）
控制设备controlgear
主要用来控制受电设备的开关电器以及这些开关电器和相关联的控制、检测、保护及调节设备的组合的通称。也指由这些电器和设备以及相关联的内连接线、辅助件、外壳和支持机构件的组合体。（441-11-03）
over-current
过电流
超过额定电流的任何电流。（441-11-06）2.1.5
短路shortcircuit
对电路中正常情况下处于不同电压下的两个或多个点之间，通过一较低的电阻或阻抗进行的偶然的或有意的连接。（151-03-41)2.1.6
短路电流short-circuitcurrent由于电路中的故障或连接错误造成的短路而引起的过电流。（441-11-07）2.1.7
overload
在正常电路中产生过电流的运行条件。（441-11-08）2.1.8
过载电流overloadcurrent
在电气上尚未受到损伤的电路中的过电流。2.1.9
周围空气温度ambientairtemperature在规定的条件下，围绕整个开关电器或熔断器周围的空气温度。（441-11-13）注：对于有封闭外壳的开关电器或熔断器，此温度是指壳外温度。2.1.10
导电部分conductivepart
能导电，但不一定承载工作电流的部分。（441-11-09）2.1.11
外露导电部分exposedconductivepart容易被操作者触及的导电部件和虽在正常情况下不带电，但在故障情况下可变为带电的部件。(441-11-10)
注：典型的外露导电部件如外壳壁、操作手柄等。2. 1.12
外接导电部分extraneousconductivepart虽不作为电气装置的部件但容易引人一个电位（通常是地电位）的部分。（826-03-03）4
带电部分livepart
GB14048.1-2006
正常使用时带电的导体和导电部分，包括中性导体，但按惯例不包括保护中性（PEN）导体。（826-03-01)
注：这一定义不一定包含电击危险。2.1.14
保护性导体（符号PE）
protectiveconductor(symbolPE)为了防止电击，采取某些措施把下列部件电气上连接起来的所需导体，所连接部件包括：外露导电部件；
外接导电部件：
主接地端子；
接地极；
电源接地点或人工接地中性点。（826-04-05）2.1.15
中性导体（符号N）neutralconductor(symbolN）连接到系统中性点上并能传输电能的导体。（826-01-03）注：在某些情况下，中性导体和保护性导体的功能在规定的条件下可合二为一，该导体称为PEN导体（符号PEN)。2.1.16
enclosure
能提供一个规定的防护等级来防止某些外部影响和防止接近或触及带电部分和运动部分的部件。注：这一定义与适用于成套电器的定义IEV441-13-01相类似。2.1.17
整体外壳integralenclosure
构成电器一部分的外壳。
（开关电器或熔断器的）使用类别utilizationcategory（foraswitchingdeviceorafuse）与开关电器或熔断器完成本身用途所处的工作条件有关的规定要求的组合。其要求是从表征实际使用的一个特性组选出的。（441-17-19）注；规定的要求包括：接通能力（如适用)、分断能力、其他特性、连接的电路以及有关的使用条件和性能。2.1.19
隔离（隔离功能）isolation（isolatingfunction）出于安全原因，通过把装置或其中一部分与电源分开的办法以达到切断装置一部分或整个装置电源的功能。
电击electric shock
电流通过人体或动物体时产生的病理生理学效应。（826-03-04）2.2开关电器
开关电器switchingdevice
用于接通或分断一个或几个电路中电流的电器。（441-14-01）注：一个开关电器可以完成一个或两个操作。2.2.2
机械开关电器
mechanical switching device
借助可分开的触头的动作闭合和断开一个或多个电路的开关电器。（441-14-02）注：任何机械开关电器可根据触头断开或闭合所处的介质（例如：空气，SF。、油）来命名。5
GB14048.1—2006
半导体开关电器semiconductorswitchingdevice利用半导体的导电可控性接通和/或阻断电路电流的开关电器。注：半导体开关电器也用于分断电流，所以此定义与IEV441-14-03的定义不同。2.2.4
熔断器fuse
当电流超过规定值足够长时间后通过熔断一个或几个特殊设计的和相应的部件，断开其所接人的电路，并分断电流的电器。熔断器包括组成完整电器的所有部件。（441-18-01)2.2.5
熔断体fuse-link
熔断器动作后要进行更换的熔断器部件（包括熔体）。（441-18-09）2.2.6
熔体fuse-element
在超过规定动作电流值一定时间后熔化的熔断体部件。（441-18-08）2.2.7
熔断器组合电器fuse-combinationunit由制造厂或根据说明书将一个机械开关电器与一个或多个熔断器组装在同一单元内的一种电器组合。（441-14-04）
隔离器disconnector
在断开位置上能符合规定隔离功能要求的一种机械开关电器。注：此定义与IEV441-14-05定义不同，因为隔离功能要求不仅只限于对隔离距离的要求。2.2.9
（机械的）开关switch（mechanical）在正常的电路条件（包括过载工作条件）下能接通、承载和分断电流，也能在规定的非正常条件（例如短路条件下）下承载电流一定时间的一种机械开关电器。（441-14-10）注：开关可以接通短路电流，但不能分断短路电流。2.2.10
隔离开关switch-disconnector
在断开位置上能满足对隔离器隔离要求的一种开关。（441-14-12）2.2.11
断路器circuit-breaker
能接通、承载和分断正常电路条件下的电流，也能在规定的非正常条件（例如短路条件）下接通、承载一定时间和分断电流的一种机械开关电器。（441-14-20）2.2.12
(机械的)接触器
contactor(mechanical)
仅有一个起始位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的电流的一种非手动操作的机械开关电器。（441-14-33）注：接触器可根据提供闭合主触头所需的力的方式来命名。2.2.13
半导体接触器（固态接触器）semiconductorcontactor（solid-statecontactor）利用半导体开关电器来完成接触器的功能的电器。注，半导体式接触器可包含机械开关电器。6
接触器式继电器contactorrelay用作控制开关的接触器。（441-14-35）2.2.15
起动器starter
GB14048.1—2006
起动和停止电机所需的所有开关电器与适当的过载保护电器组合的电器。（441-14-38）注：起动器可根据提供闭合主触头所需力的方式来命名。2.2.16
控制电路电器control circuitdevice用于开关设备和控制设备中作控制、信号、联锁等用途的电器。注：控制电路电器可包括其他标准中涉及的控制电路电器，例如仪器、电压表、继电器等有关电器，而这些电器主要用于规定用途。
（控制和辅助电路的）控制开关controlswitch（forcontrolandauxiliarycircuit）用于控制开关设备和控制设备的操作（包括信号、电气连锁）的一种机械开关电器。（441-14-46）注：控制开关由一个或几个具有共同操作系统的触头元件组成。2.2.18
指示开关pilotswitch
在规定的操动量下反应而使之动作的一种非人力控制开关。（441-14-48）注：操动量可为压力、温度、速度、液位、经过时间等。2.2.19
按钮push-button
具有用人体某一部分（通常为手指或手掌）施加力而操作的操动器，并具有储能（弹簧）复位的控制开关。（441-14-53）
端子块（排）terminalblock
承载一个或多个相互绝缘的端子组件并被固定在支持件上的绝缘部件。2.2.21
短路保护电器（SCPD）short-circuitprotectivedevice用分断短路电流来保护电路或电路部件免受短路电流损坏的电器。2.2.22
浪涌抑制器surgearrester
保护电器免受较高的瞬时过电压，并能限制持续电流的持续时间和幅度的一种器件。（604-03-51）2.3开关电器的部件
开关电器的极poleofaswitchingdevice仅与开关电器的主电路的一个电气上分开的导电路径相连的电器部件，它不包括那些用来将所有各极固定在一起和使各极一起动作的部件。（441-15-01）注：如果开关电器有一个极，可称为单极开关。如果有两个以上的极，可称为多极（二极、三极）开关电器，这些极被连在一起或能被连在一起操作。2.3.2
main circuit(ofa switchingdevice)(开关电器的)主电路
电路中用作闭合或断开电路的开关电器的所有导电部件。（441-15-02）
