中华人民共和国国家标准
U形螺丝
U-bolt
国家标准局1985-01-23发布
1适用范围
UDC 621.315.6
GB2329—85
代替GB2329—80
1985-12-01实
本标准适用于架空电力线路联结绝缘子串与杆塔上固定的U形螺丝。2型式尺寸
2.1U形螺丝为U型，UJ型。

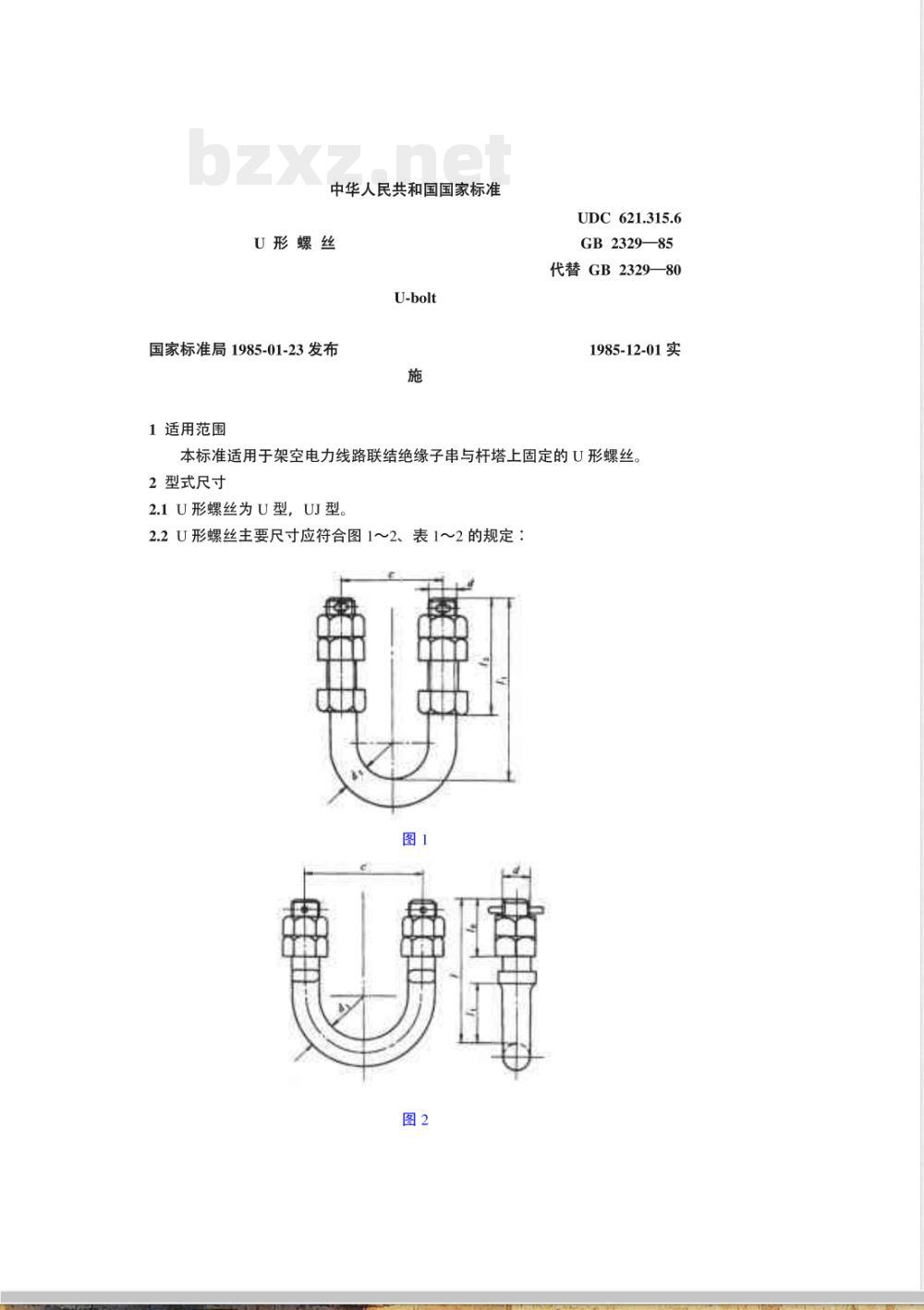

2.2U形螺丝主要尺寸应符合图1～2、表1～2的规定：图1
U-1880
U-2080
U-2280
UJ-1880
UJ-2080
UJ-2280
表中型号中字母及数字意义为：-
-U形；J-
螺丝间距，mm。
3技术要求
加强；数字
前二位表示螺丝直径，mm;后二位表示3.1U形螺丝一般技术条件应符合GB2314一85《电力金具通用技术条件》的规定。
3.2材质与紧固件：

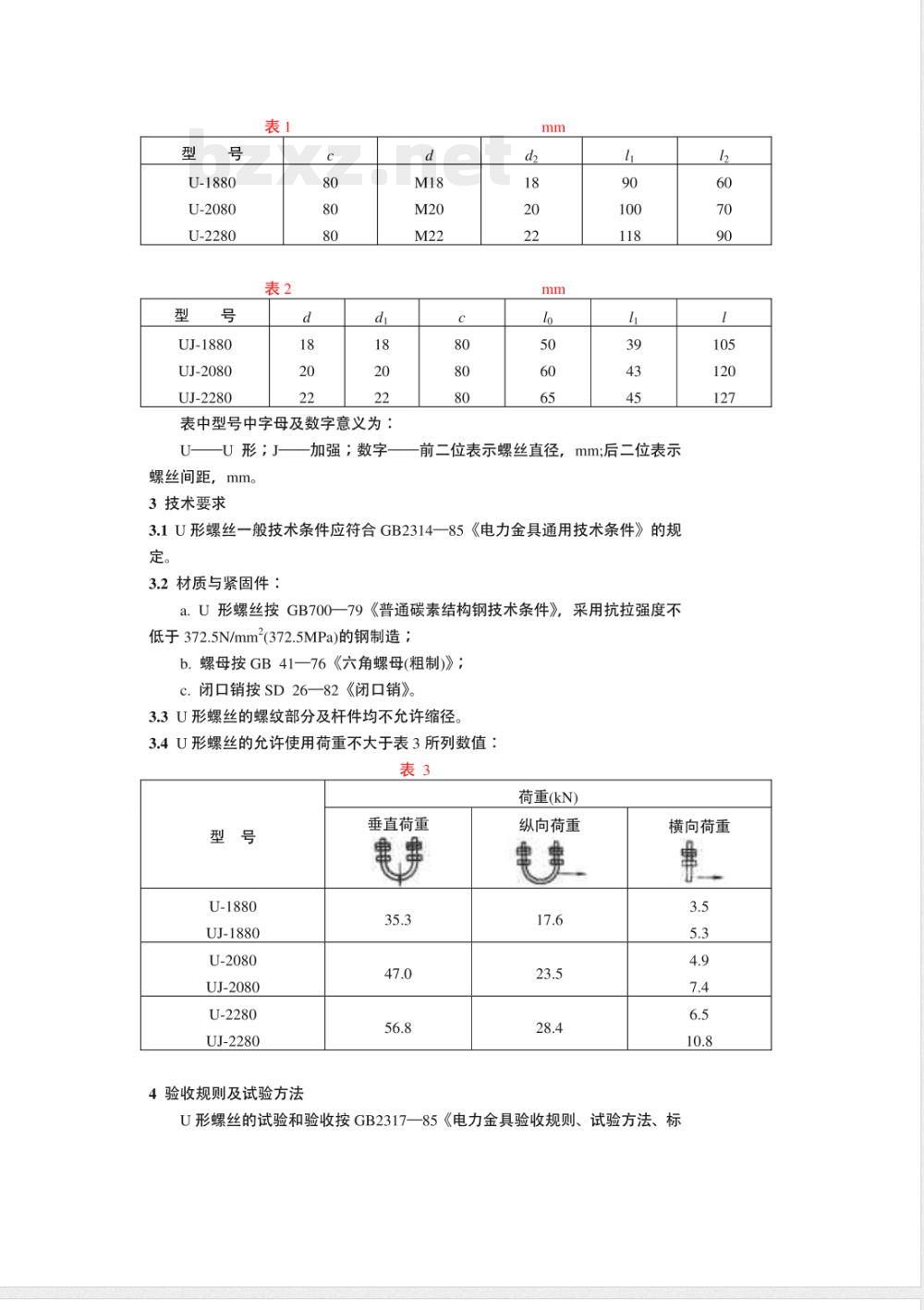

a.U形螺丝按GB700一79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2(372.5MPa)的钢制造；b.螺母按GB41—76《六角螺母(粗制)》；c.闭口销按SD26—82《闭口销》。3.3U形螺丝的螺纹部分及杆件均不允许缩径。3.4U形螺丝的允许使用荷重不大于表3所列数值：表3
荷重(kN)
U-1880
UJ-1880
U-2080
UJ-2080
U-2280
UJ-2280
4验收规则及试验方法免费标准bzxz.net
垂直荷重
纵向荷重
横向荷重
U形螺丝的试验和验收按GB2317一85《电力金具验收规则、试验方法、标志与包装》进行。
5标志与包装

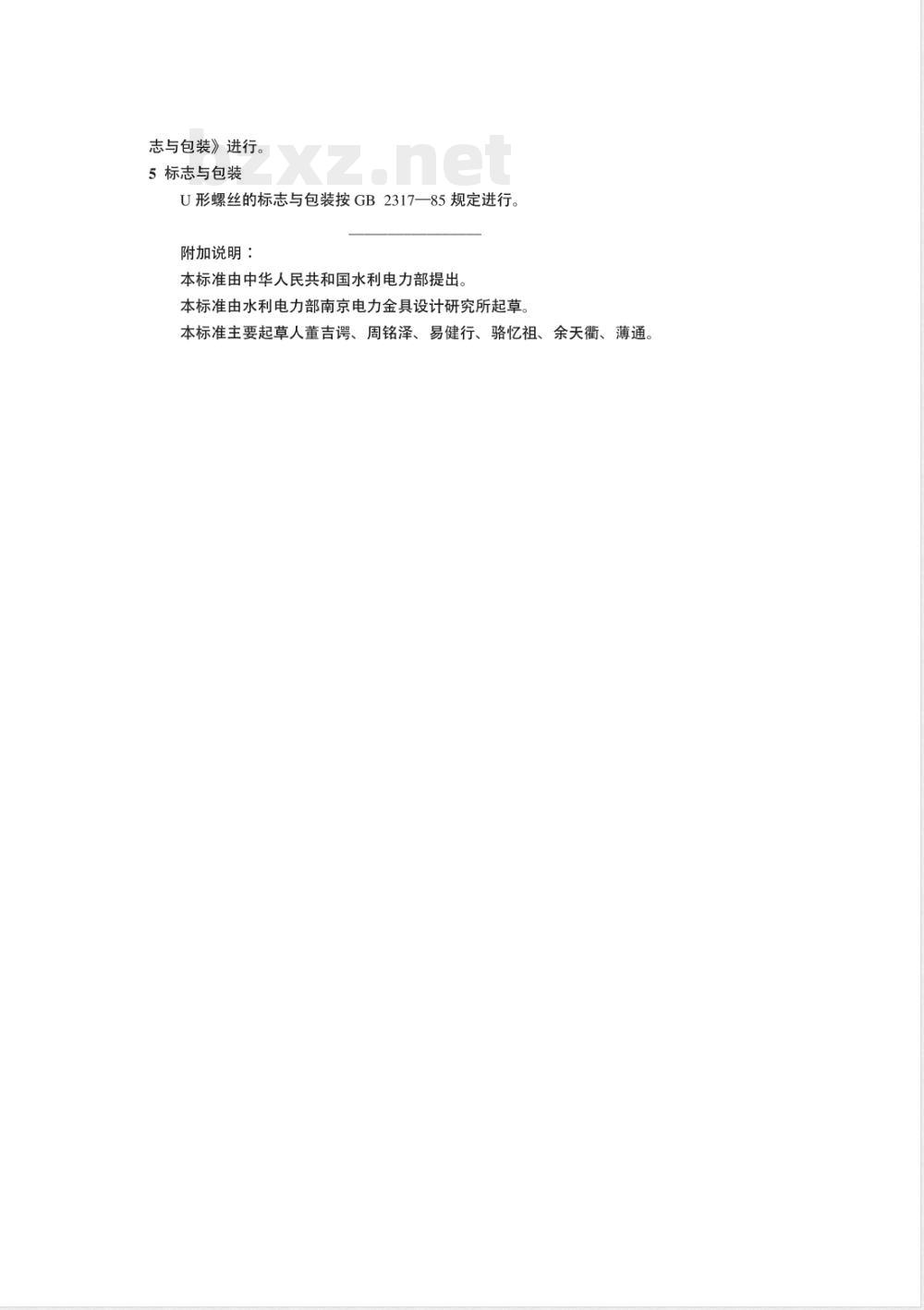

U形螺丝的标志与包装按GB2317一85规定进行。附加说明：
本标准由中华人民共和国水利电力部提出。本标准由水利电力部南京电力金具设计研究所起草本标准主要起草人董吉、周铭泽、易健行、骆忆祖、余天衢、薄通。
