【烟草行业标准(YC)】 卷烟 小盒密封度的测定 充气法

YC/T140—1998

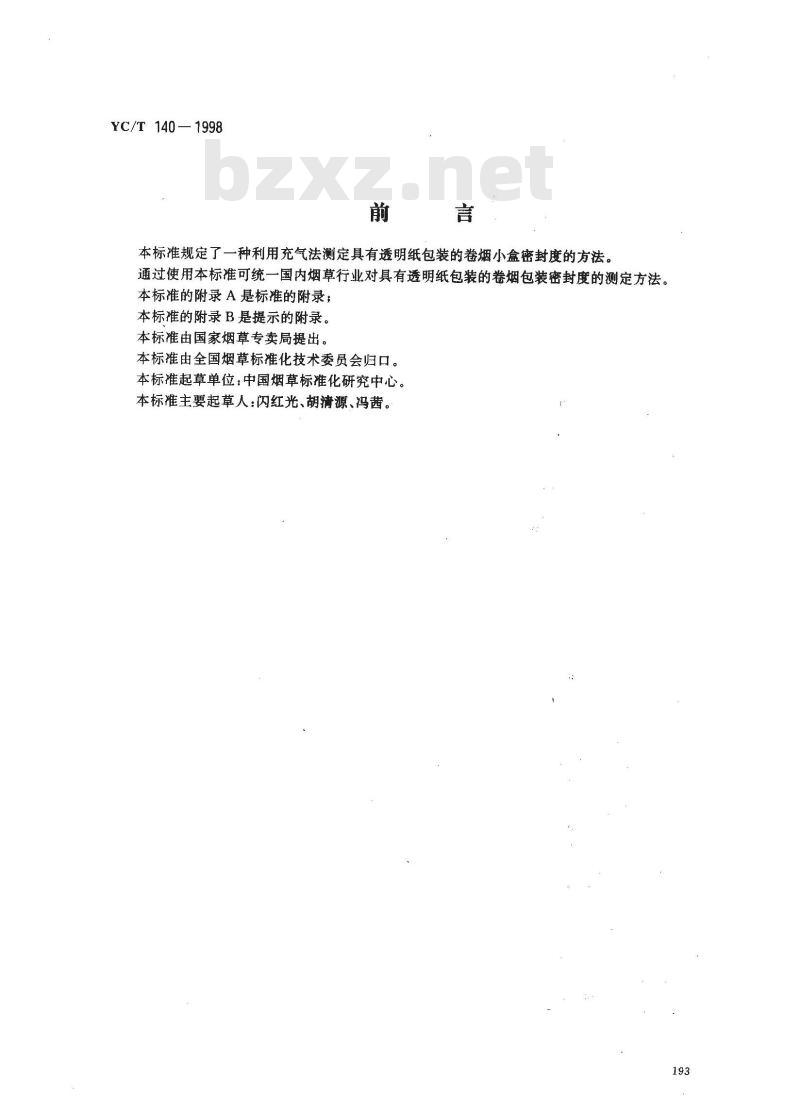

本标准规定了一种利用充气法测定具有透明纸包装的卷烟小盒密封度的方法。通过使用本标准可统一国内烟草行业对具有透明纸包装的卷烟包装密封度的测定方法。本标准的附录A是标准的附录；
本标准的附录B是提示的附录。
本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：中国烟草标准化研究中心。本标准主要起草人：闪红光、胡清源、冯茜。193

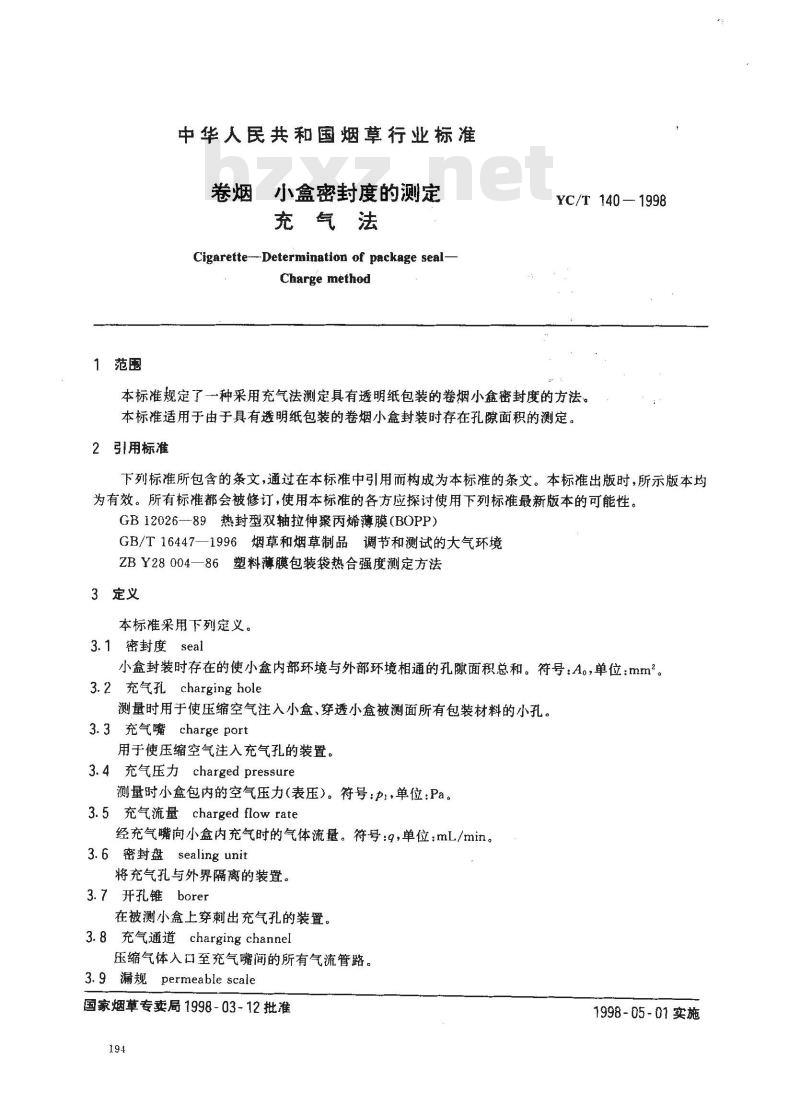

1范围
中华人民共和国烟草行业标准
用小盒密封度的测定
充气法
Cigarette--Determination of package seal-Charge method
YC/T 140—1998
本标准规定了一种采用充气法测定具有透明纸包装的卷烟小盒密封度的方法。本标准适用于由于具有透明纸包装的卷烟小盒封装时存在孔隙面积的测定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB12026--89热封型双轴拉伸聚丙烯薄膜(BOPPGB/T16447—1996烟草和烟草制品调节和测试的大气环境ZBY28004—86塑料薄膜包装袋热合强度测定方法3定义
本标准采用下列定义。
3.1密封度seal
小盒封装时存在的使小盒内部环境与外部环境相通的孔隙面积总和。符号：A。，单位：mm2。3.2充气孔 charging hole
测量时用于使压缩空气注入小盒、穿透小盒被测面所有包装材料的小孔。3.3充气嘴charge port
用于使压缩空气注入充气孔的装置。3.4 充气压力 charged pressure测量时小盒包内的空气压力（表压）。符号：p，单位：Pa。3.5充气流量charged flow rate经充气嘴向小盒内充气时的气体流量。符号：9，单位：mL/min。3.6 密封盘 sealing unit
将充气孔与外界隔离的装置。
3.7开孔锥borer
在被测小盒上穿刺出充气孔的装置。3.8充气通道charging channel
压缩气体入口至充气嘴间的所有气流管路。3.9 漏规 permeable scale
国家烟草专卖局1998-03-12批准194
1998-05-01实施
YC/T 140—1998
用于校准仪器的标准件，其被测面上具有已知面积的小孔。4原理

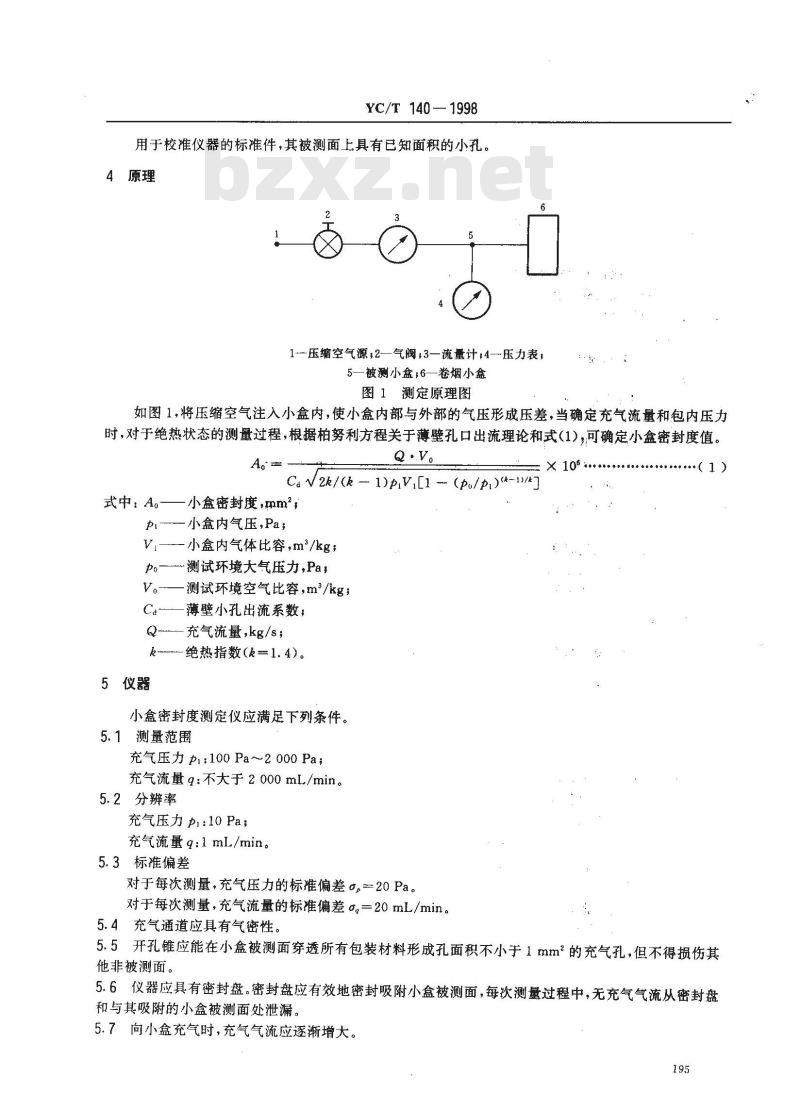

1——压缩空气源;2—气阀，3—流量计：4—压力表；5—被测小盒6—卷烟小盒
图1测定原理图
如图1，将压缩空气注入小盒内，使小盒内部与外部的气压形成压差，当确定充气流量和包内压力时，对于绝热状态的测量过程，根据柏努利方程关于薄孔口出流理论和式（1），可确定小盒密封度值。A。-
Ca 2k/( - 1)pV,[1 - (po/p1)()/式中：A。——小盒密封度，mm\，pt-小盒内气压,Pa,免费标准bzxz.net
V,—小盒内气体比容，m*/kg；
一测试环境大气压力，Pa，
一测试环境空气比容，m/kg；
Ca——薄壁小孔出流系数；
一充气流量，kg/s；
k绝热指数(k= l. 4)。
5仪器
小盒密封度测定仪应满足下列条件。5.1测量范围
充气压力pl:100Pa～2000Pa；
充气流量g：不大于2000mL/min。5.2分辨率
充气压力p):10Pa；
充气流量q：1mL/min。
5.3标准偏差
对于每次测量，充气压力的标准偏差o，=20 Pa。对于每次测量，充气流量的标准偏差og=20mL/min。5.4充气通道应具有气密性。
（1）
5.5开孔锥应能在小盒被测面穿透所有包装材料形成孔面积不小于1mm2的充气孔，但不得损伤其他非被测面。
5.6仪器应具有密封盘。密封盘应有效地密封吸附小盒被测面，每次测量过程中，无充气气流从密封盘和与其吸附的小盒被测面处泄漏。5.7向小盒充气时，充气气流应逐渐增大。195
YC/T 1401998

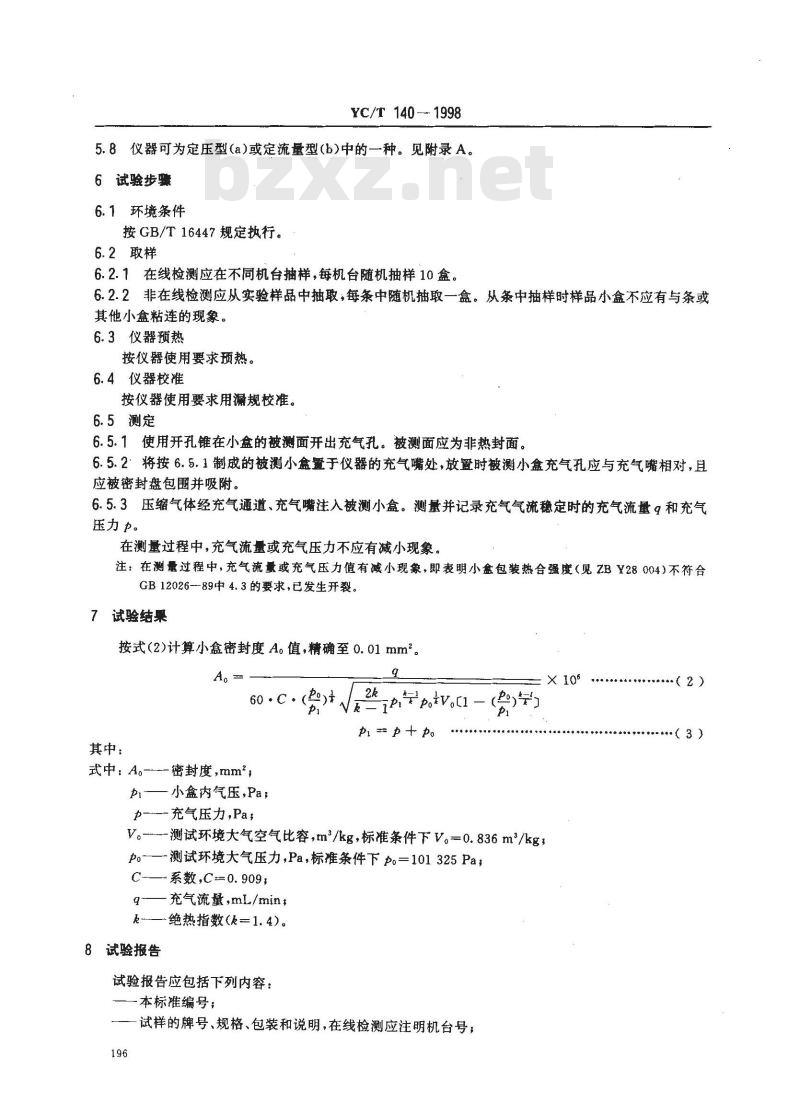

5.8仪器可为定压型(a)或定流量型(b)中的一种。见附录A。6试验步骤
6.1环境条件
按GB/T16447规定执行。
6.2取样
6.2.1在线检测应在不同机台抽样，每机台随机抽样10盒，6.2.2非在线检测应从实验样品中抽取，每条中随机抽取一盒。从条中抽样时样品小盒不应有与条或其他小盒粘连的现象。
6.3仪器预热
按仪器使用要求预热。
6.4仪器校准
按仪器使用要求用漏规校准。
6.5测定
6.5.1使用开孔锥在小盒的被测面开出充气孔。被测面应为非热封面。6.5.2将按6.5.1制成的被测小盒置于仪器的充气嘴处，放置时被测小盒充气孔应与充气嘴相对，且应被密封盘包围并吸附。
6.5.3压缩气体经充气通道、充气嘴注入被测小盒。测量并记录充气气流稳定时的充气流量9和充气压力。
在测量过程中，充气流量或充气压力不应有减小现象。注：在测量过程中，充气流量或充气压力值有减小现象，即表明小盒包装热合强度（见ZBY28004)不符合GB12026-89中4.3的要求，已发生开数。7试验结果
按式(2)计算小盒密封度A。值，精确至0.01 mm。A。
其中：
60 .C. ()+
式中：A。--密封度,mm\,
pl—小盒内气压，Pa
p——充气压力,Pa，
pr = p+ po
V。-—-测试环境大气空气比容，m/kg，标准条件下V。=0.836m2/kgpo——-测试环境大气压力，Pa,标准条件下p。=101 325Pa，C-系数,C 0. 909;
q充气流量，mL/min，
k绝热指数(k一1. 4)。
8试验报告
试验报告应包括下列内容：
-本标准编号；
试样的牌号、规格、包装和说明，在线检测应注明机台号；196
YC/T 140—1998

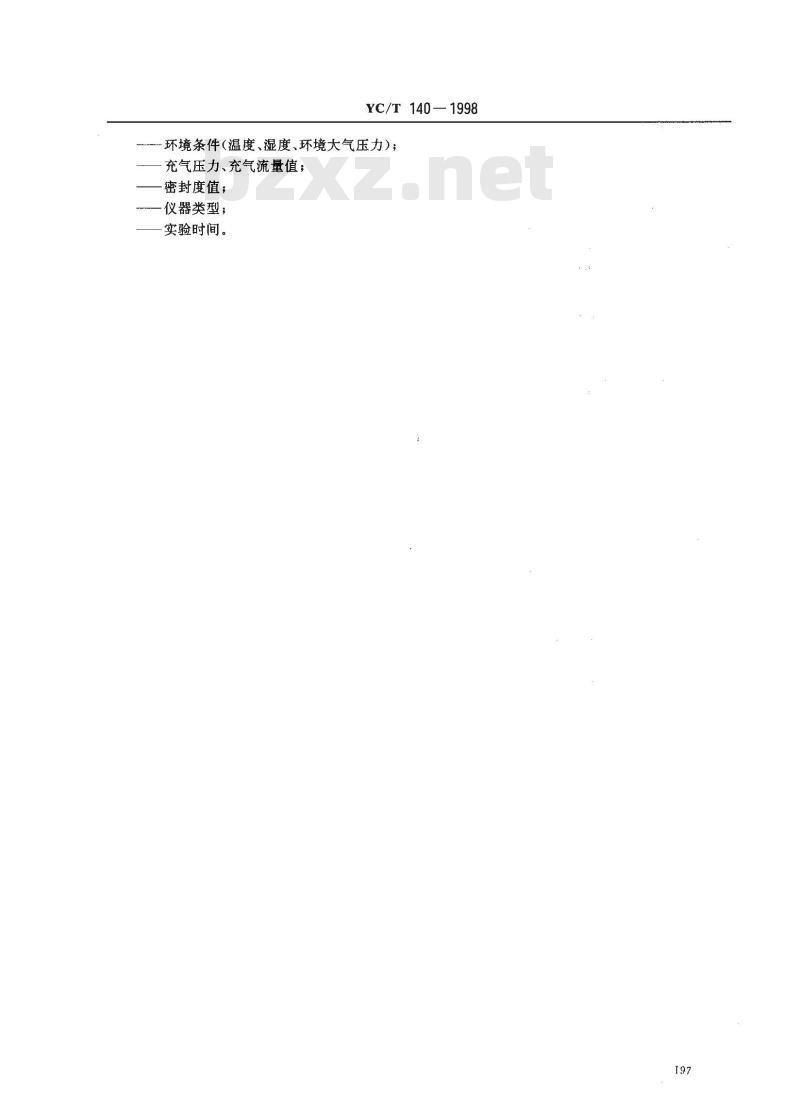

环境条件（温度、湿度、环境大气压力)；充气压力、充气流量值；
密封度值；
仪器类型；
实验时间。
YC/T140—1998
附录A
（标准的附录）
对测量仪器的说明
A1依据测量原理,测量仪器可为下列类型之一a型—定压条件下（充气压力为定值)测量充气流量；b型一定流量条件下（充气流量为定值)测量充气压力。充气通道孔和充气嘴的孔面积应不小于1mm2。A？对干外接气源的测量仪器，当空压机与测量仪器不在同一环境条件下时，应在测量仪器气源入口处连接3A型合成碱金属铝硅酸盐沸石分子筛或硅胶过滤器，使注入仪器的压缩空气为干空气。使用过程中，应定期活化分子筛或更换硅胶。且在计算A。值时，V。采用环境温度条件下干空气比容值。不同温度下干空气比容值表见附录B。
附录B
（提示的附录）
干空气比容值表
(po=101325Pa)
Vo,m\/kg
0.7733950.776 398|0.778 816|0.781 861/0.784 929|0.787 402|0.790 514|0.793 021|0.796 178|0.798 72210
lo.801 925|0.804 505/0.807 754|0.810 3730.813008|0.815 661/0.819 001|0.821693|0.824 402|0.82713020
0.829876|0.8326390.8361200.8389260.841751|0.844595/0.8474580.8503400.852515|0.855432
