【冶金行业标准(YB)】 石墨阳极

YB/T 5053-—1997

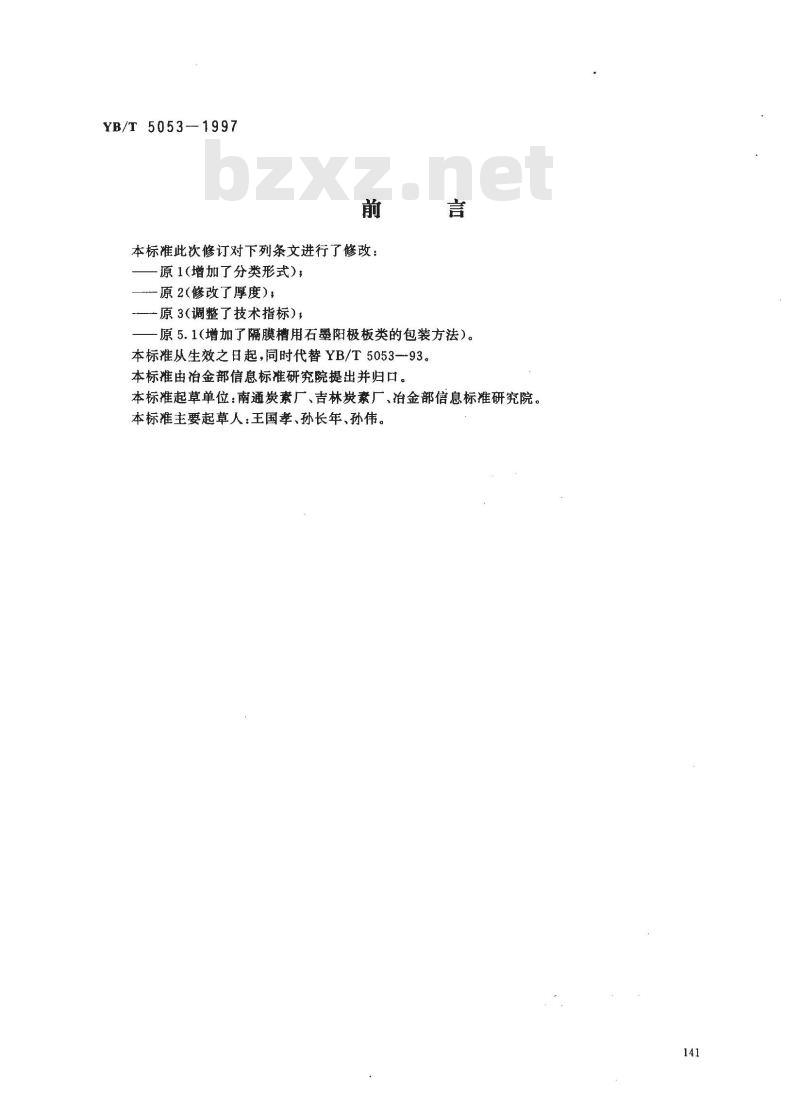

本标准此次修订对下列条文进行了修改：原1（增加了分类形式），
一原2（修改了厚度），
-原3（调整了技术指标），
原5.1（增加了隔膜槽用石墨阳极板类的包装方法）。本标准从生效之日起，同时代替YB/T5053-93。本标准由冶金部信息标准研究院提出并归口。本标准起草单位：南通炭素厂、吉林炭素厂、冶金部信息标准研究院。本标准主要起草人：王国孝、孙长年、孙伟。141

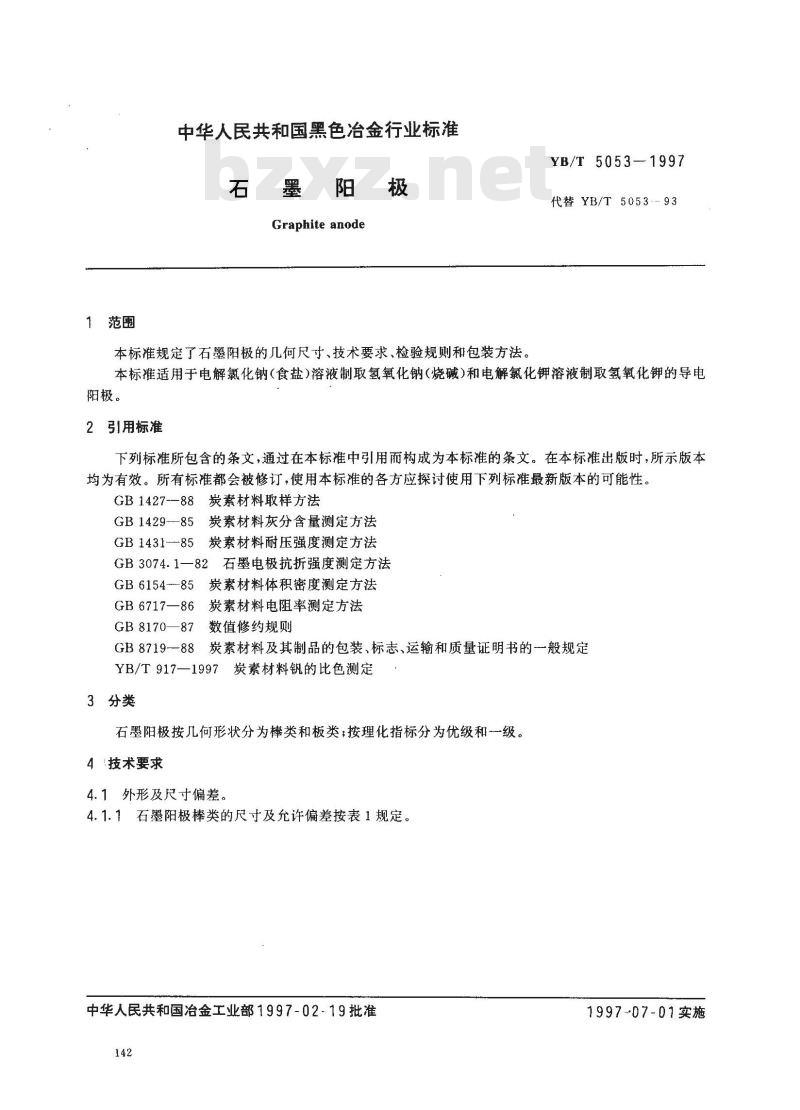

1范围
中华人民共和国黑色冶金行业标准石墨阳极
Graphite anode
本标准规定了石墨阳极的几何尺寸、技术要求、检验规则和包装方法，YB/T5053—1997
代替YB/T5053-93
本标推适用于电解氯化钠（食盐）溶液制取氢氧化钠（烧碱）和电解氯化钾溶液制取氢氧化钾的导电阳极。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1427--88炭素材料取样方法
GB1429--85炭素材料灰分含量测定方法GB1431-85炭素材料耐压强度测定方法GB3074.1—82石墨电极抗折强度测定方法GB6154--85炭素材料体积密度测定方法炭素材料电阻率测定方法
GB 6717—86
GB 8170—87
数值修约规则
GB8719--88炭素材料及其制品的包装、标志、运输和质量证明书的-般规定YB/T917—1997炭素材料钒的比色测定3分类
石墨阳极按几何形状分为棒类和板类；按理化指标分为优级和一级。4技术要求
4.1外形及尺寸偏差。
4.1.1石墨阳极棒类的尺寸及允许偏差按表1规定，中华人民共和国冶金工业部1997-02-19批准142
1997-07-01实施

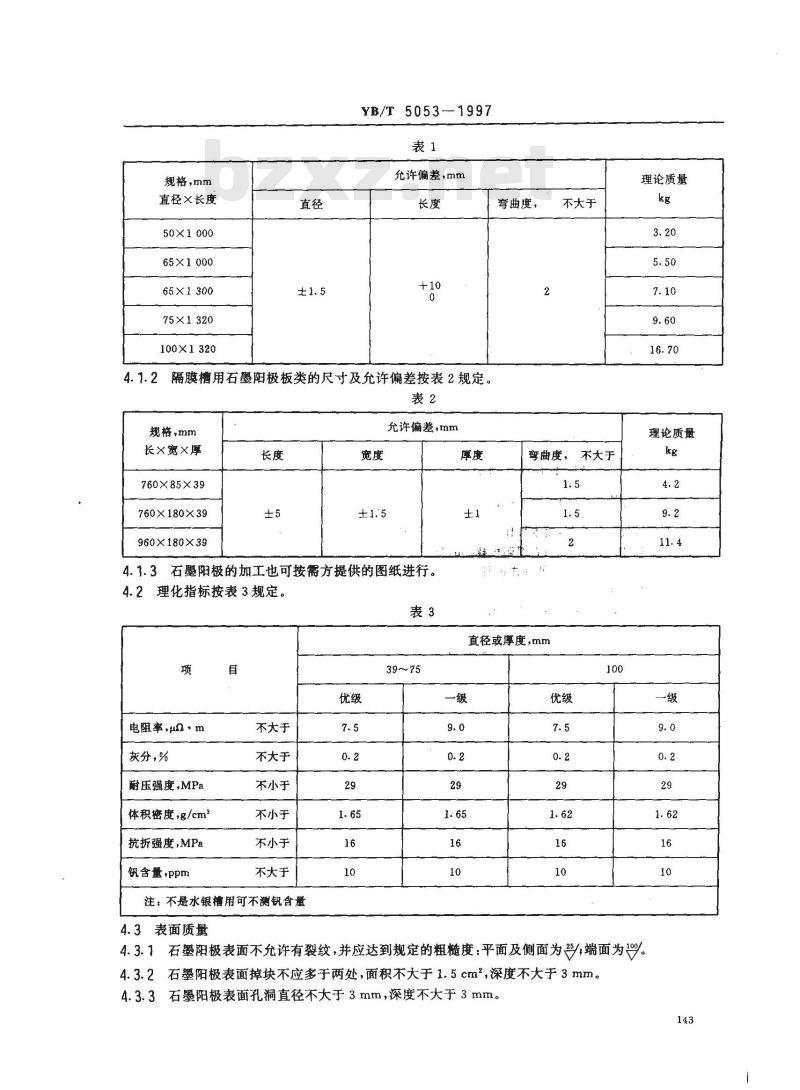

规格，mm
直径×长度
50×1000
65×1000
65X1300
75×1320
100×1320
YB/T5053--1997
允许偏差，mm
隔膜槽用石墨阳极板类的尺寸及允许偏差按表2规定。表2
规格，mm
长×宽×厚
760×85X39
760X180×39wwW.bzxz.Net
960X180X39
允许偏差，mm
4.1.3石墨阳极的加工也可按需方提供的图纸进行。4.2理化指标按表3规定。
电阻率.un·m
灰分，%
耐压强度,MPa
体积密度，g/cm2
抗折强度，MPa
钒含量,ppm
不大于
不大于
不小于
不小于
不小于
不大于
注：不是水银槽用可不测钒含量4.3表面质量
弯曲度，
不大于
弯曲度、不大于
直径或厚度,mm
理论质量
理论质量
4.3.1石墨阳极表面不允许有裂纹，并应达到规定的粗糙度：平面及侧面为端面为1%4.3.2石墨阳极表面掉块不应多于两处，面积不大于1.5cm\,深度不大于3mm。4.3.3石墨阳极表面孔洞直径不大于3mm，深度不大于3mm。143
YB/T5053—1997

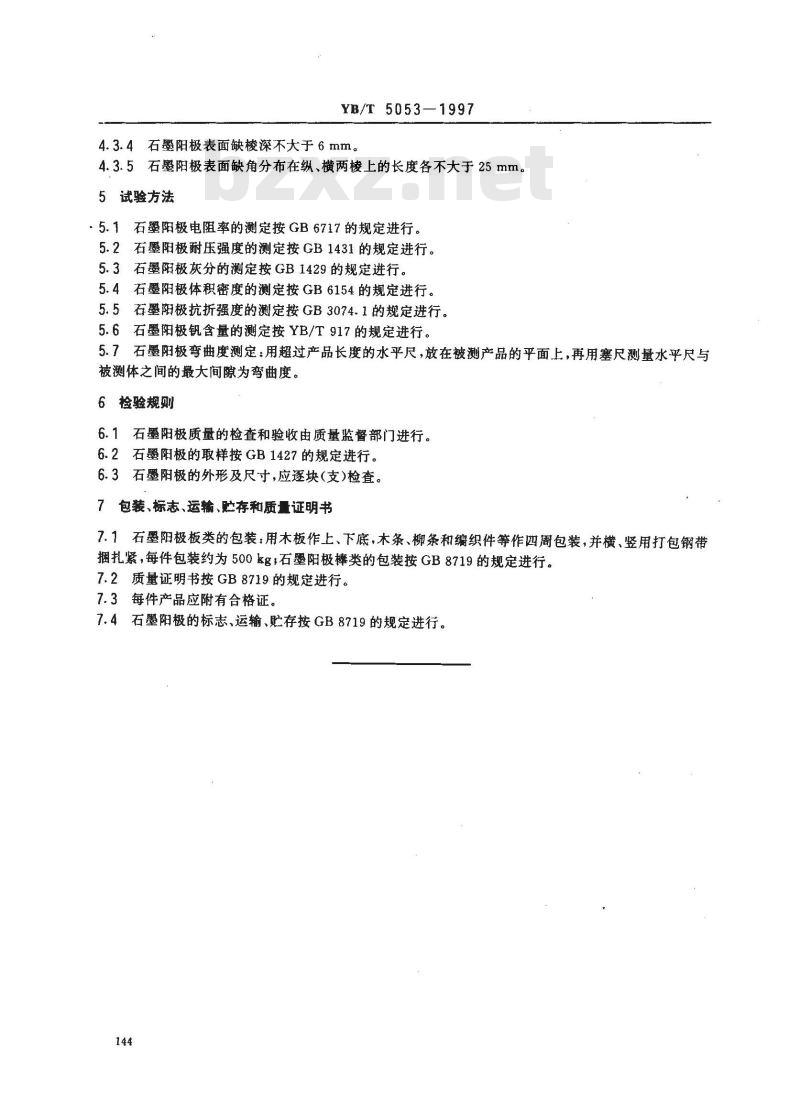

4.3.4石墨阳极表面缺棱深不大于6mm。4.3.5石墨阳极表面缺角分布在纵、横两棱上的长度各不大于25mm。5试验方法
·5.1石墨阳极电阻率的测定按GB6717的规定进行。5.2 石墨阳极耐压强度的测定按 GB 1431 的规定进行。5.3石墨阳极灰分的测定按GB1429的规定进行。5.4石墨阳极体积密度的测定按GB6154的规定进行。5.5石墨阳极抗折强度的测定按GB3074.1的规定进行。5.6石墨阳极钒含量的测定按YB/T917的规定进行。5.7石墨阳极弯曲度测定：用超过产品长度的水平尺，放在被测产品的平面上，再用塞尺测量水平尺与被测体之间的最大间隙为弯曲度。6检验规则
6.1石墨阳极质量的检查和验收由质量监督部门进行。6.2石墨阳极的取样按GB1427的规定进行。6.3石墨阳极的外形及尺寸，应逐块（支)检查。7包装、标志、运输、存和质量证明书7.1石墨阳极板类的包装，用木板作上、下底，木条、柳条和编织件等作四周包装，并横、竖用打包钢带捆扎紧，每件包装约为500kgi石墨阳极棒类的包装按GB8719的规定进行。7.2质量证明书按GB8719的规定进行。7.3每件产品应附有合格证。
7.4石墨阳极的标志、运输、贮存按GB8719的规定进行。144
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
