【铁路运输行业标准(TB)】 铁路地面信号机及信号表示器用玻璃

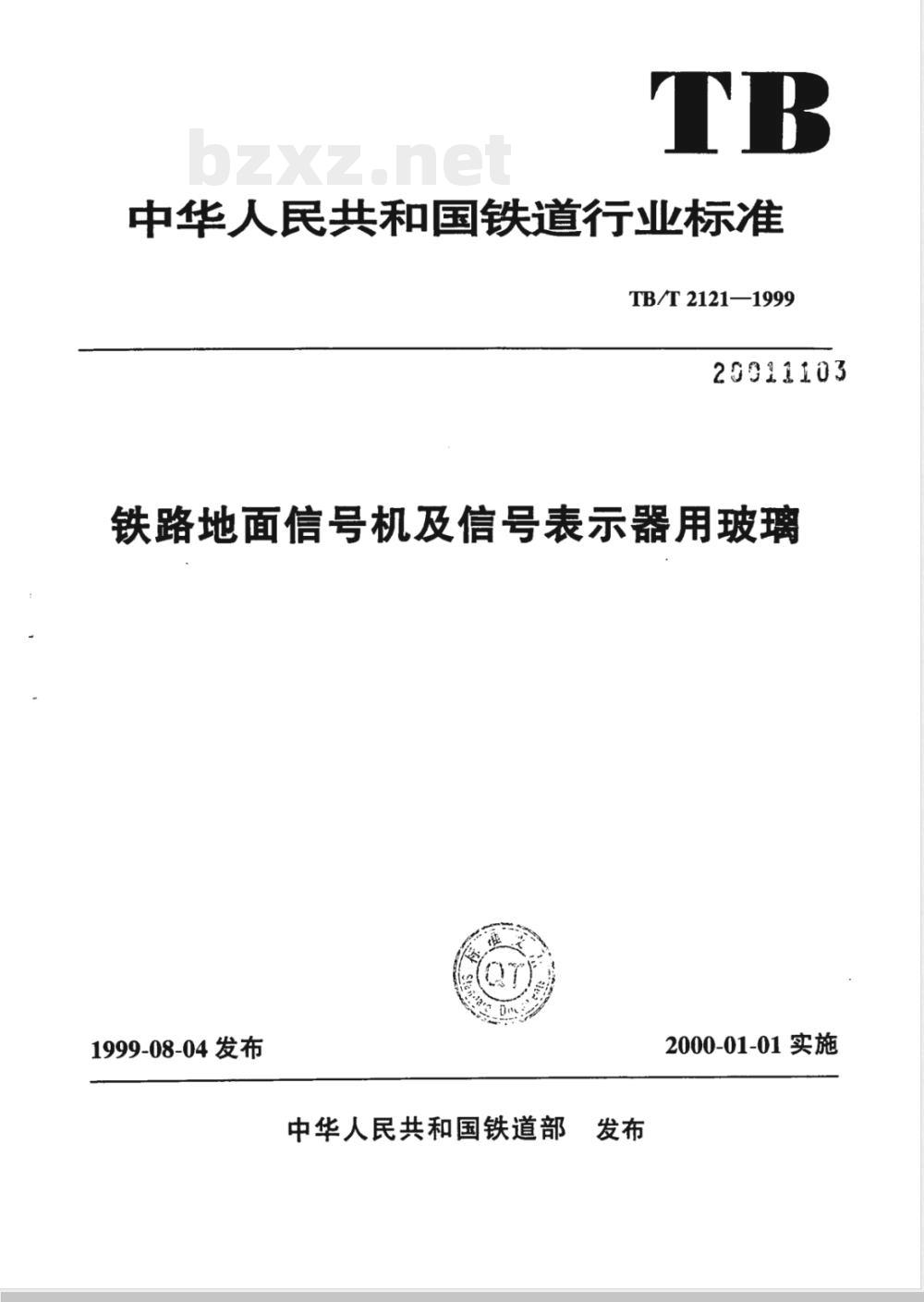

中华人民共和国铁道行业标准
TB/T 2121—1999
20911103
铁路地面信号机及信号表示器用玻璃1999-08-04 发布
中华人民共和国铁道部
2000-01-01实施
TB/T2121—1999

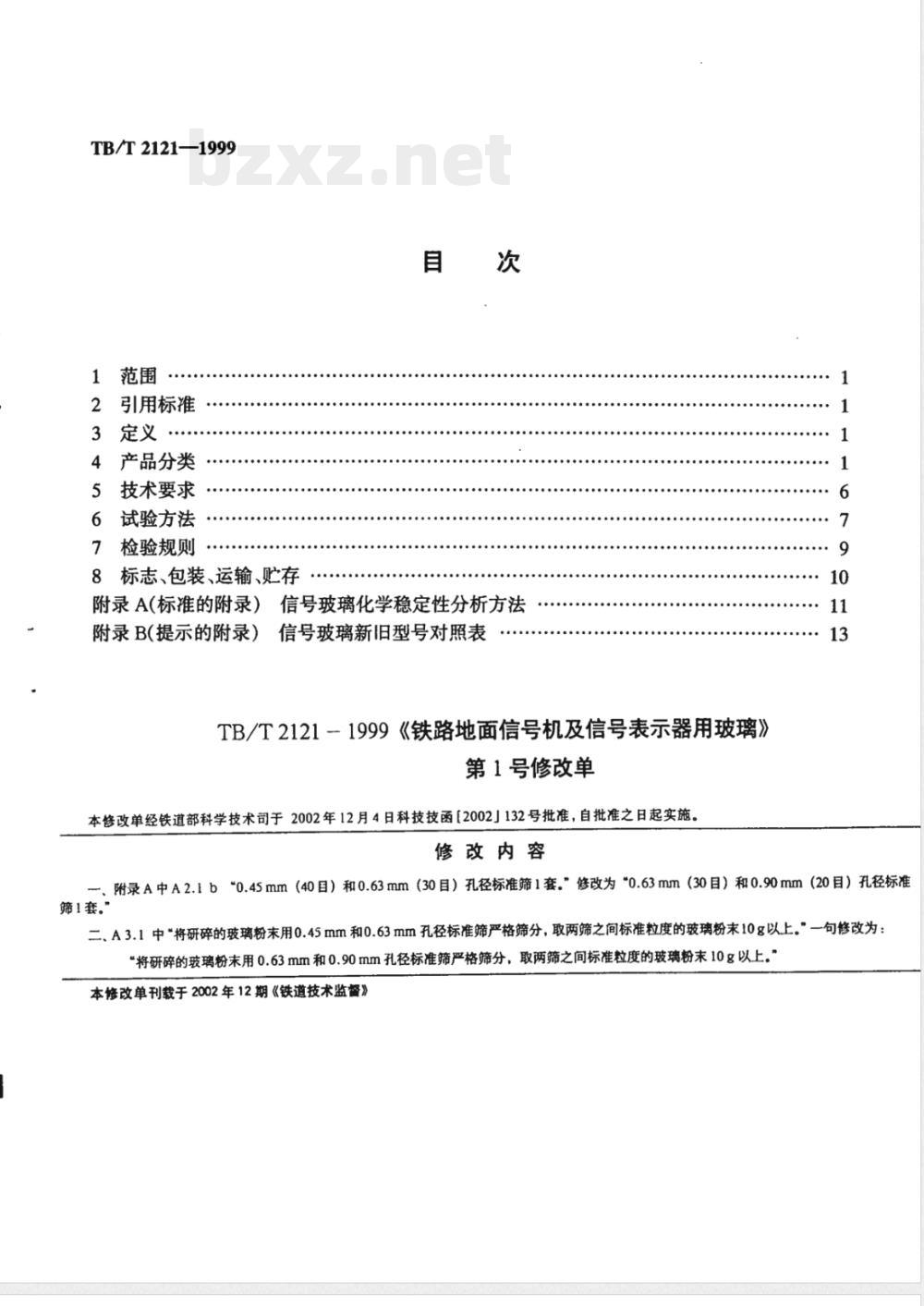

引用标准
产品分类
技术要求
试验方法
检验规则
标志、包装、运输、贮存
附录A(标准的附录）
附录B(提示的附录)
信号玻璃化学稳定性分析方法
信号玻璃新旧型号对照表
TB/T2121－1999《铁路地面信号机及信号表示器用玻璃》第1号修改单
本修改单经铁道部科学技术司于2002年12月4日科技技函[2002]132号批准，自批准之日起实施。修改内容
、附录A中A2.1b“0.45mm（40日）和0.63mm（30目）孔径标准筛1套。”修改为\0.63mm（30目）和0.90mm（20目）孔径标准筛1套。
二、A3.1中“将研碎的玻璃粉末用0.45mm和0.63mm孔径标准筛严格筛分，取两筛之间标准粒度的玻璃粉末10g以上。一句修改为：“将研碎的玻璃粉末用0.63mm和0.90mm孔径标准筛严格筛分，取两筛之间标准粒度的玻璃粉末10g以上。本修改单刊载于2002年12期《铁道技术监督》TB/T2121—1999

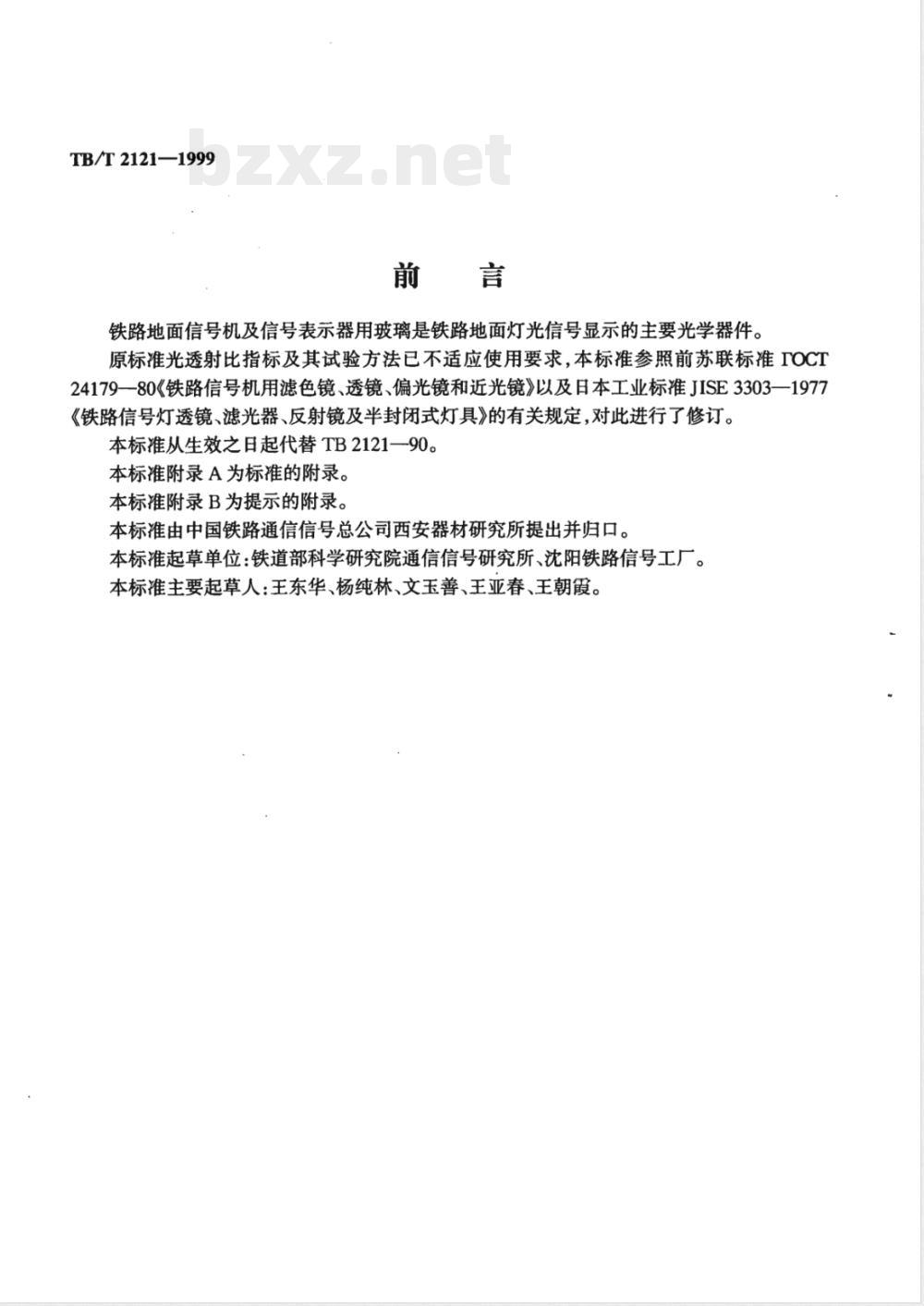

铁路地面信号机及信号表示器用玻璃是铁路地面灯光信号显示的主要光学器件。原标准光透射比指标及其试验方法已不适应使用要求，本标准参照前苏联标准IOCT24179—80《铁路信号机用滤色镜、透镜、偏光镜和近光镜》以及日本工业标准JISE3303—1977《铁路信号灯透镜、滤光器、反射镜及半封闭式灯具》的有关规定，对此进行了修订。本标准从生效之日起代替TB2121—90。本标准附录A为标准的附录。
本标推附录B为提示的附录。
本标准由中国铁路通信信号总公司西安器材研究所提出并归口。本标准起草单位：铁道部科学研究院通信信号研究所、沈阳铁路信号工厂。本标准主要起草人：王东华、杨纯林、文玉善、王亚春、王朝霞。1范围

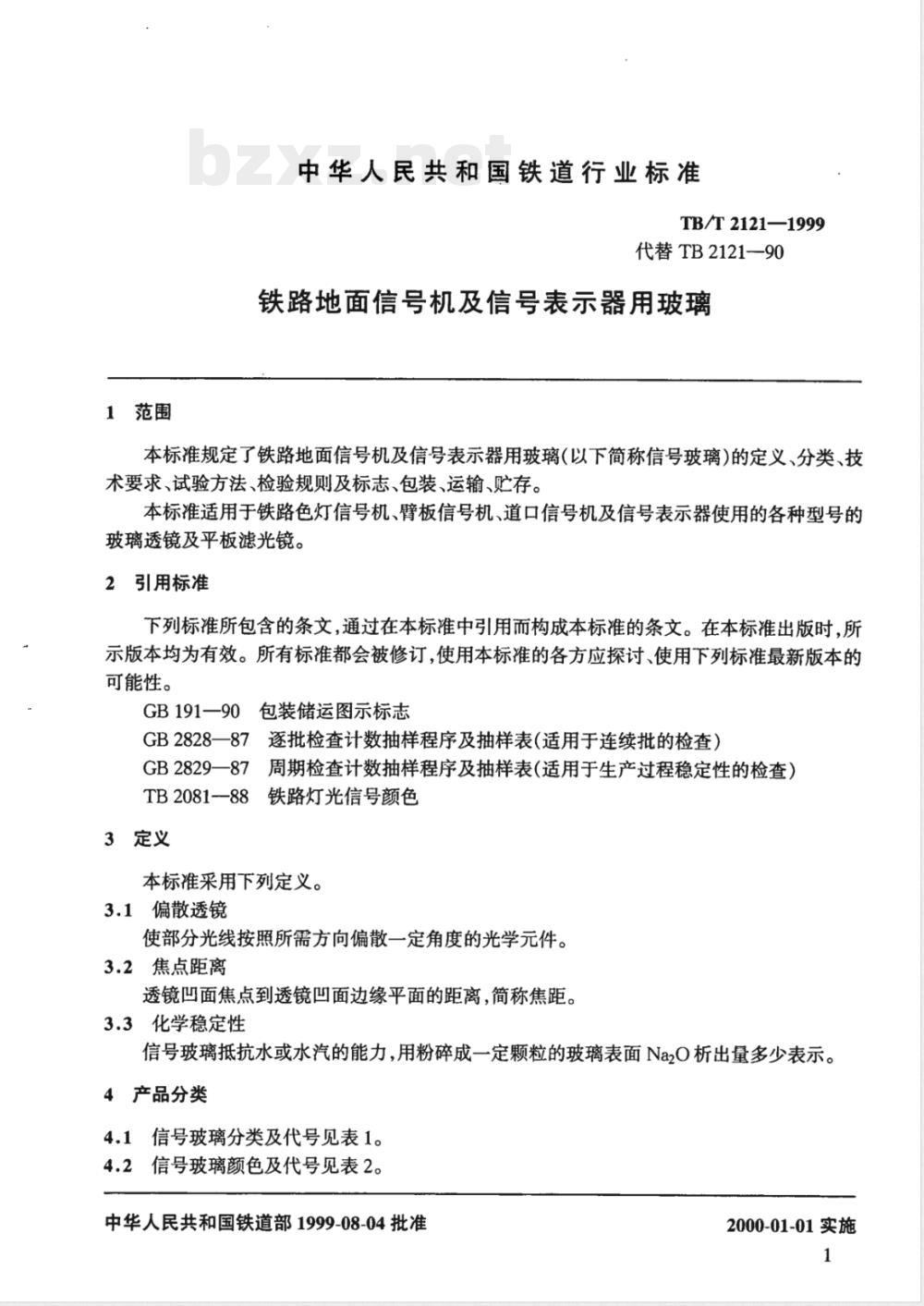

中华人民共和国铁道行业标准
TB/T2121—1999
代替TB2121-90
铁路地面信号机及信号表示器用玻璃本标准规定了铁路地面信号机及信号表示器用玻璃（以下简称信号玻璃)的定义、分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于铁路色灯信号机、臂板信号机、道口信号机及信号表示器使用的各种型号的玻璃透镜及平板滤光镜。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成本标准的条文。在本标准出版时,所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
GB191一90包装储运图示标志
GB2828一87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829—87周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查）铁路灯光信号颜色
TB2081--884
3定义
本标准采用下列定义。
3.1偏散透镜
使部分光线按照所需方向偏散一定角度的光学元件。3.2焦点距离
透镜凹面焦点到透镜凹面边缘平面的距离，简称焦距。3.3化学稳定性
信号玻璃抵抗水或水汽的能力，用粉碎成一定颗粒的玻璃表面Na2O析出量多少表示。4产品分类

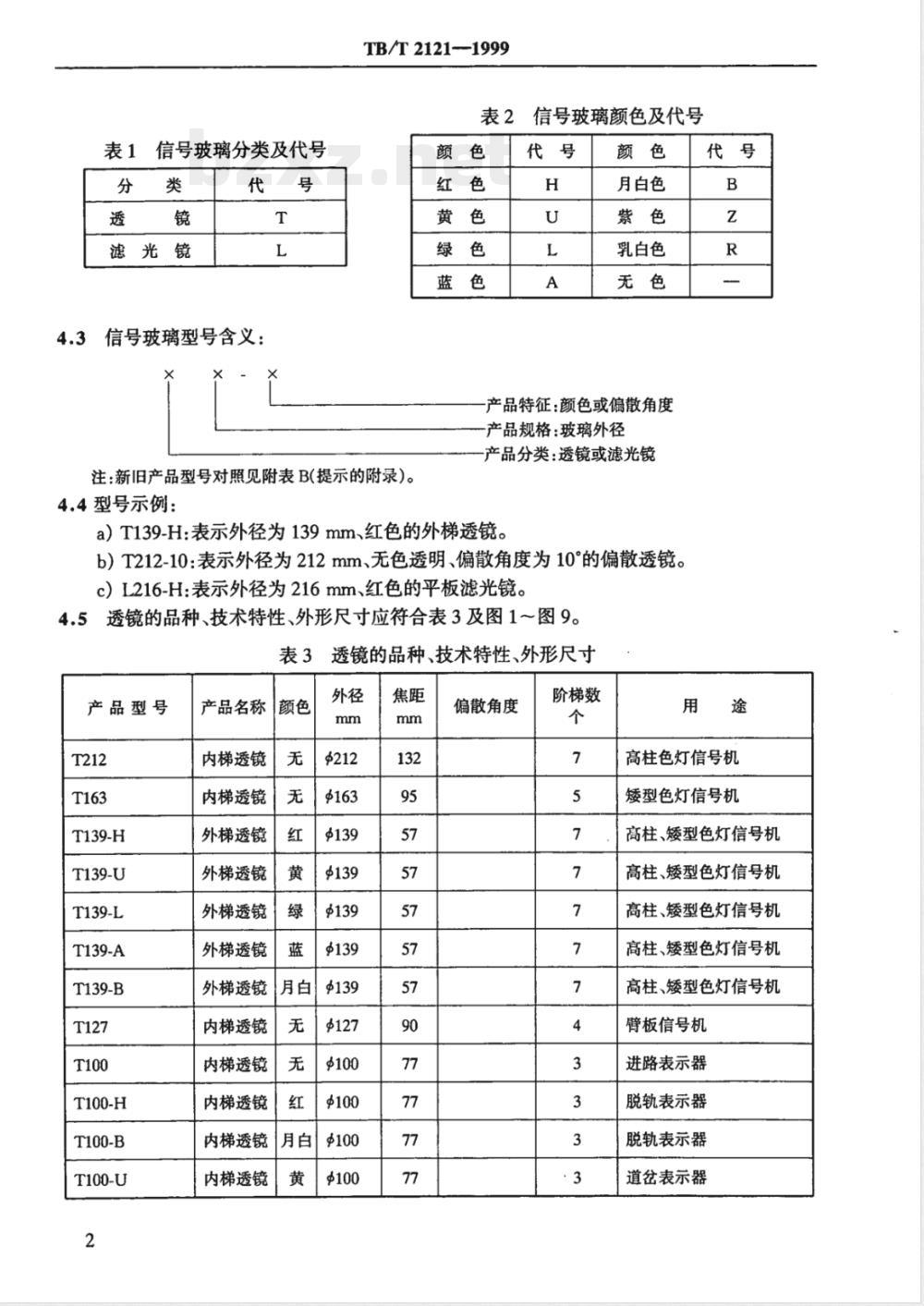

4.1信号玻璃分类及代号见表1。4.2信号玻璃颜色及代号见表2。中华人民共和国铁道部1999-08-04批准2000-01-01实施
信号玻璃分类及代号
滤光镜
信号玻璃型号含义：
TB/T2121-1999
注：新旧产品型号对照见附表B(提示的附录)。4.4型号示例：
信号玻璃颜色及代号
月白色
乳白色
产品特征：颜色或偏散角度
产品规格：玻璃外径
产品分类：透镜或滤光镜
a）T139-H:表示外径为139mm、红色的外梯透镜。b）T212-10:表示外径为212mm、无色透明、偏散角度为10°的偏散透镜。c）L216-H：表示外径为216mm、红色的平板滤光镜。4.5透镜的品种、技术特性、外形尺寸应符合表3及图1～图9。表3
产品型号
T139-H
T139-U
T139-L
T139-A
T139-B
T100-H
T100-B
T100-U
产品名称
内梯透镜
内梯透镜
外梯透镜
外梯透镜
外梯透镜
外梯透镜
外梯透镜
内梯透镜
内梯透镜
内梯透镜
内梯透镜bZxz.net
内梯透镜
透镜的品种、技术特性、外形尺寸外径
中100
偏散角度
阶梯数
高柱色灯信号机
矮型色灯信号机
高柱、矮型色灯信号机
高柱、矮型色灯信号机
高柱、矮型色灯信号机
高柱、矮型色灯信号机
高柱、矮型色灯信号机
臂板信号机
进路表示器
脱轨表示器
脱轨表示器
道岔表示器
产品型号
T100-Z
T212-10
T212-20
T212-±15
T212-22
T216-40×40
产品名称
内梯透镜
偏散透镜
偏散透镜
偏散透镜
偏散透镜
偏散透镜
f132±6
TB/T2121-1999
表3(完)
图1T212内梯透镜
【（32.1】
0于68
了57±6，
图3T139外梯透镜
偏散角度
±15°
40°×40°
f90±6
图4T127内梯透镜
阶梯数
（35.4）
道岔表示器
高柱色灯信号机
高柱色灯信号机
高柱色灯信号机
高柱色灯信号机
道口信号机
F95±6
图2T163内梯透镜
S'0干0019
j77±6
图5T100内梯透镜
4.6平板滤光镜的品种、技术特性、外形尺寸应符合表4及图10～图11。3
L216-H
L216-U
L216-L
（41)
TB/T2121—1999
图6T212-10,T212-20偏散透镜
图7T212-±15偏散透镜
平板滤光镜的品种、技术特性、外形尺寸产
平板滤光镜
平板滤光镜
平板滤光镜
臂板信号机、道口信号机
臂板信号机
臂板信号机
品型号
L216-B
L165-R
TB/T2121—1999
表4(完)
产品名称
平板滤光镜
平板滤光镜
（44）
图8T212-22偏散透镜
T216-40×40偏散透镜
道口信号机
臂板信号机
5技术要求
TB/T2121—1999
图10L216平板滤光镜
图11L165平板滤光镜
5.1信号玻璃的周围应无引起爆炸和腐蚀性的有害气体。16
S05915
5.2信号玻璃应符合本标准的规定，并按照经规定程序批准的图样及技术文件制造。5.3
各种信号玻璃的颜色必须符合TB2081的有关规定。5.4各种信号玻璃在标准A光源（色温2856K)条件下，光透射比应不低于表5的规定。5.5乳白玻璃在透射光下不得明显地看到灯丝。5.6各种透镜的焦距公差应符合本标准图1～图5中的规定。5.7折射率Np=1.52±0.005。
5.8不允许有集中应力存在。
5.9·热稳定性：信号玻璃从60℃速冷到20℃应无裂纹。5.10热膨胀系数：不大于9×10-6。化学稳定性：每2g玻璃粉末的Naz0析出量不超过0.2mg。5.11
信号玻璃相应位置的厚度差不大于1.0mm。TB/T 2121—1999
5.13信号玻璃装配平面的平面度应符合表6的规定。表5
光透射比%
各种信号玻璃光透射比
平板滤光镜的平面弯曲度应不大于直径的1%。表6
信号玻璃的平面度
200以上
不大于
信号玻璃表面应完整、光滑，外观缺陷不得超过表7的规定。表7信号玻璃外观缺陷的规定
缺陷名称
氧化膜
阶梯碰伤
表面擦伤
剪料印
6试验方法
玻璃内部的透明气泡
玻璃内部的透明线条
玻璃表面凸起的皱纹
玻璃表面的雾状膜
玻璃中未熔化的固体颗粒
阶梯的尖角磁伤部分
玻璃表面机械轻微擦伤的痕迹
玻璃表面由于压制时折料造成
的光滑痕迹
产品边缘模具合缝处的凹凸物
剪断玻璃料时在玻璃表面留下
的痕迹
6.1信号玻璃颜色试验方法
6.1.1分光法测试信号灯光
气泡直径不得大于3mm
0.8～$3mm的气泡不得多于10个
$200以下
不大于
0.8mm以下的气泡不计，但不得密集存在破气泡不允许存在
透镜中心轴不允许有气泡
长度不大于120mm，数量不多于10条不多于10个
不允许存在
不允许存在
长2mm，高1mm之内的碰伤部分不超过1处轻微擦伤不多于5处，其总长不大于50mm不多于3处，但总长度不大于30mm透镜的球面不允许有料印，平板滤光镜位置不限深度不超过0.5mm，并且不影响装配长度不超过30mm，不多于1处
按照TB2081第4章“铁路灯光信号颜色的测量方法”进行测试。测试结果应符合TB2081第3章的规定。
6.1.2色度计测试信号灯光
将待测的信号玻璃用现行信号机构组装调整好以后，使用相应灯泡在额定电压下点灯，用色度计直接测试信号机构灯光最亮点的颜色色品坐标、y值；然后将电压降低15%，重新测试灯光颜色的色品坐标、y值。
两次测试结果均应符合TB2081第3章的规定。如有异议，应以本标准第6.1.1条试验方法为准。6.2光透射比的试验方法
TB/T2121-1999
用信号透镜光透射比无损测量仪（以下简称无损测量仪)测量。6.2.1无色信号玻璃的试验方法
将无色信号玻璃料按平板滤光镜的制造精度压制成外径为Φ139mm，厚度为6mm的平板玻璃。将无损测量仪平行光束色温调至2856K。首先测出不放被测玻璃时人射光束的光电流I1。然后将压制好的平板玻璃试样置于测量位置，再测出光电流I2。两次光电流之比I2/I1即为无色信号玻璃的光透射比。结果应符合本标准第5.4条的规定。6.2.2平板滤光镜的试验方法
将无损测量仪平行光束色温调至2856K。首先测出不放被测样品时的入射光束的光电流I1，然后将被测平板滤光镜置于测量位置，测出光电流12。两次光电流之比乘以无损测量仪相应的色修正系数K，K·I2/I，即为被测平板滤光镜的光透射比。结果应符合本标准第5.4条的规定。
6.2.3颜色信号透镜的试验方法
将无损测量仪平行光束色温调至2856K。首先将与被测信号透镜形状一样的无色信号透镜置于测量位置（平行光束应从透镜的凸面垂直于透镜装配平面入射），测出光电流11，然后将被测颜色信号透镜置于测量位置，再测出光电流12。两次光电流之比乘以无色信号玻璃材料的光透射比t（t=0.9)及无损测量仪相应的色修正系数K，t·K·I2/I，即为被测颜色信号透镜的光透射比。结果应符合本标准第5.4条的规定。如有异议，应以光透射比无损分光测量结果为准。6.3乳白玻璃透光性能试验方法
将待测产品放在220V60W白炽灯光前面，距离灯泡200mm，在透射光下目视观察不得明显看到灯丝。
6.4透镜焦距的试验方法
将平行光从透镜的凸面垂直于透镜装配平面入射，使透镜的光轴与平行光管的光轴一致，在透镜的另一侧置一白色接受屏，调整接受屏位置；当光斑会聚最小时，量取透镜装配平面到接受屏之间的距离即为该透镜的焦距f，如图12。其试验结果应符合本标准第5.6条的规定。平行光管
信号玻璃
图12透镜焦距的试验方法
6.5折射率的试验方法
6.5.1V棱镜测试法
将待测玻璃加工成直角棱镜，直角边为20mm×20mm（如测试产品，也可将两直角面加工成大于20mm×5mm），角度为90±1'，两直角面细磨即可。然后在室温20℃±2℃的室内用V棱镜折射仪测量该样块的折射率Np。其结果应符合本标准第5.7条的规定。6.5.2阿贝折射仪测试法
