【化工行业标准(HG)】 容器、换热器专业制造厂图纸审查要点

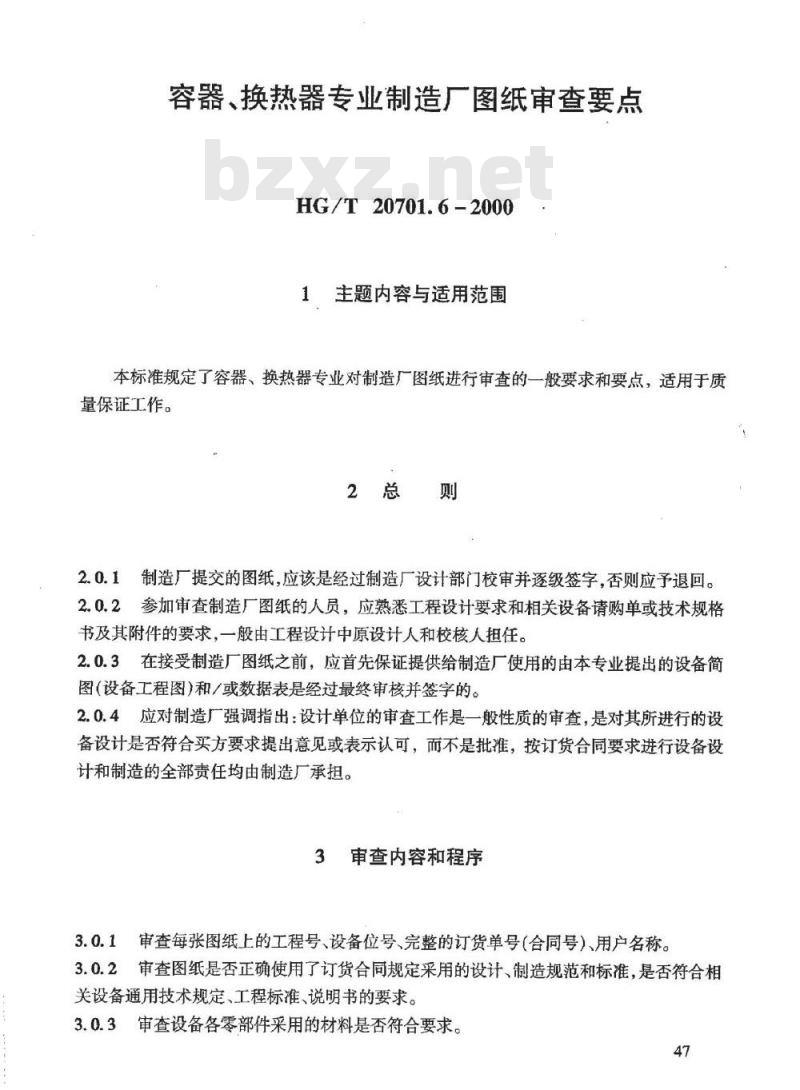

容器、换热器专业制造厂图纸审查要点HG/T20701.6-2000
主题内容与适用范围
本标准规定了容器、换热器专业对制造厂图纸进行审查的一般要求和要点，适用于质量保证工作。
2总则
制造厂提交的图纸.应该是经过制造厂设计部门校审并逐级签字，否则应予退回。2.0.1
2.0.2参加审查制造厂图纸的人员，应熟悉工程设计要求和相关设备请购单或技术规格书及其附件的要求，一般由工程设计中原设计人和校核人担任。2.0.3在接受制造厂图纸之前，应首先保证提供给制造厂使用的由本专业提出的设备简图(设备工程图)和/或数据表是经过最终审核并签字的。2.0.4应对制造厂强调指出：设计单位的审查工作是一般性质的审查，是对其所进行的设备设计是否符合买方要求提出意见或表示认可，而不是批准，按订货合同要求进行设备设计和制造的全部责任均由制造厂承担。3审查内容和程序
3.0.1审查每张图纸上的工程号、设备位号、完整的订货单号（合同号）、用户名称。3.0.2审查图纸是否正确使用了订货合同规定采用的设计、制造规范和标准，是否符合相关设备通用技术规定、工程标准、说明书的要求。3.0.3审查设备各零部件采用的材料是否符合要求。47
3.0.4审查影响设备正常操作的主要尺寸和其它重要尺寸是否符合提交给制造厂的最新版次的设备简图（设备工程图）的要求。对换热器还应审查壳体的数量，管子规格、数量、排列间距，折流板的数量、切割面积，流道布置，防冲板等以及影响流体阻力和换热效果等方面的设计是否符合要求。3.0.5审查所有试验和要求补充进行的特殊检验，如射线、超声波、磁粉，液体渗透检测，腐蚀试验等是否已经正确地表示（包括检查比例、部位的确定以及质量评定标准等）。3.0.6审查设备计算所采用的规范、标准、规定、计算公式或方法是否正确；计算书中所采用的各项数据是否正确；各项数据的单位是否符合计算公式的要求。审查设备的计算内容是否完整、正确；计算选用数据和计算结果与图纸是否一致。审查所有构件、补强结构是否合理：内件安装及可拆内件是否能从人孔进出。3.0.7bzxZ.net
审查放空和排放设施及位置是否符合要求。3.0.8
审查大、中型设备的整体和部件起吊装置的型式和位置是否已正确表示。审查接管规格，法兰型式、压力等级和连接面型式，设计压力，设计温度等数据是3.0.10
否与提供给制造厂的最新版的设备简图（设备工程图）要求相一致。审查焊缝结构是否正确；焊缝的位置是否符合要求；所选用的焊接材料是否符合3.0.11
要求。
3.0.12审查其它有关事项，例如：提出的设计图纸资料的完整性；重叠布置设备的接管位置和突出高度；设备之间的接管法兰型式及连接垫片；支座中心及突出高度；有关换热器管束的互换性要求等。
