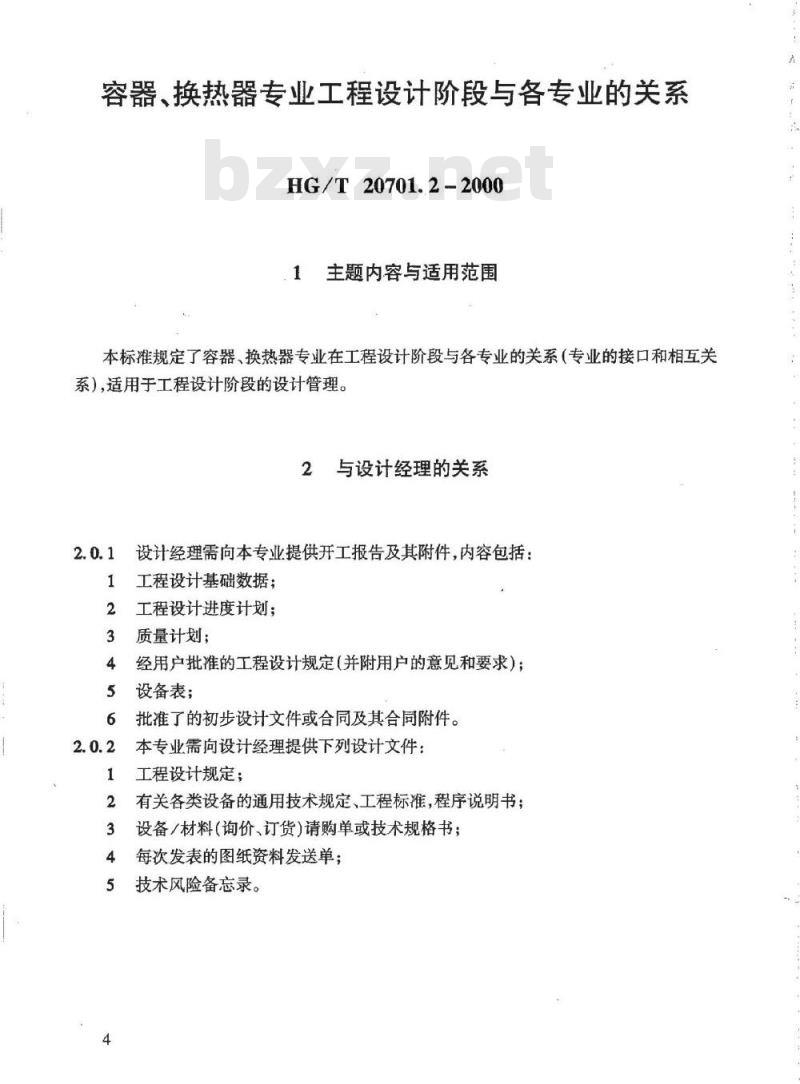

容器、换热器专业工程设计阶段与各专业的关系HG/T 20701.2 -2000
主题内容与适用范围
本标准规定了容器、换热器专业在工程设计阶段与各专业的关系（专业的接口和相互关系），适用于工程设计阶段的设计管理。2与设计经理的关系
设计经理需向本专业提供开工报告及其附件，内容包括：工程设计基础数据；
工程设计进度计划：
质量计划；
经用户批准的工程设计规定（并附用户的意见和要求）；设备表；
批准了的初步设计文件或合同及其合同附件。本专业需向设计经理提供下列设计文件：工程设计规定；
有关各类设备的通用技术规定、工程标准，程序说明书；设备/材料（询价、订货）请购单或技术规格书；每次发表的图纸资料发送单；
技术风险备忘录。
据表。

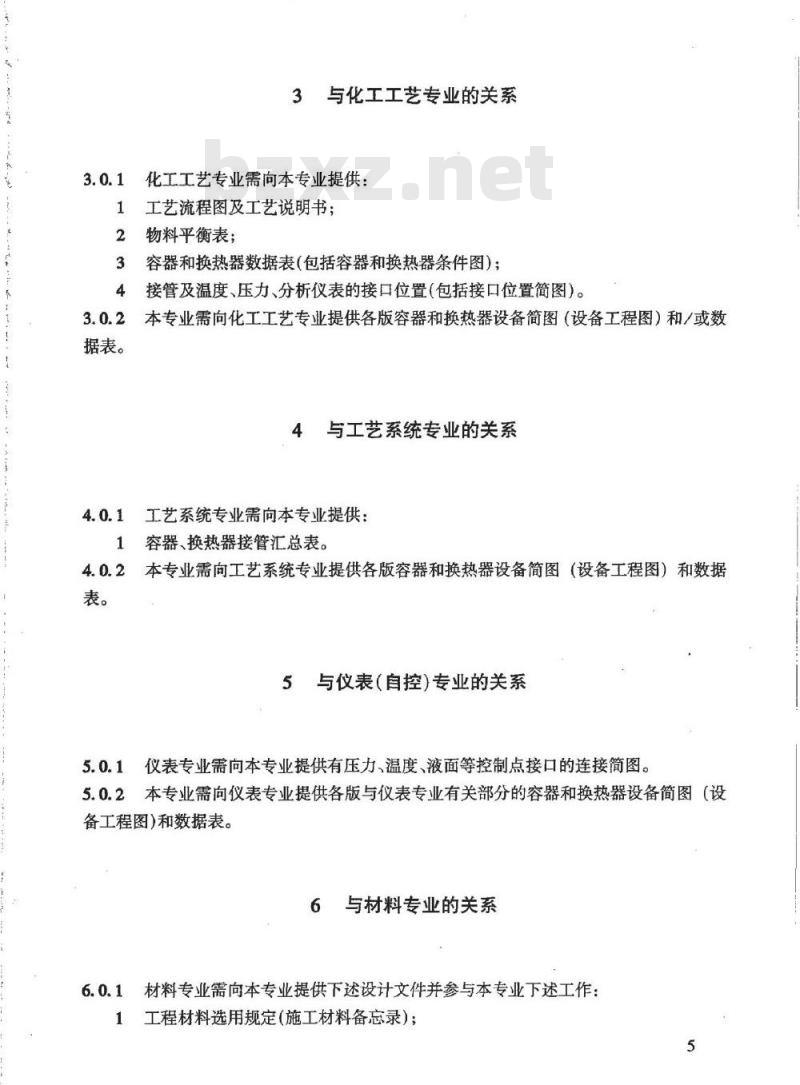

3与化工工艺专业的关系bzxZ.net
化工工艺专业需向本专业提供：工艺流程图及工艺说明书；
物料平衡表；
容器和换热器数据表（包括容器和换热器条件图）：接管及温度、压力、分析仪表的接口位置（包括接口位置简图）。本专业需向化工工艺专业提供各版容器和换热器设备简图（设备工程图）和/或数4与工艺系统专业的关系
工艺系统专业需向本专业提供：1容器、换热器接管汇总表。
4.0.2本专业需向工艺系统专业提供各版容器和换热器设备简图（设备工程图）和数据表。
5与仪表（自控）专业的关系
5.0.1、仪表专业需向本专业提供有压力、温度、液面等控制点接口的连接简图。5.0.2本专业需向仪表专业提供各版与仪表专业有关部分的容器和换热器设备简图（设备工程图)和数据表。
与材料专业的关系

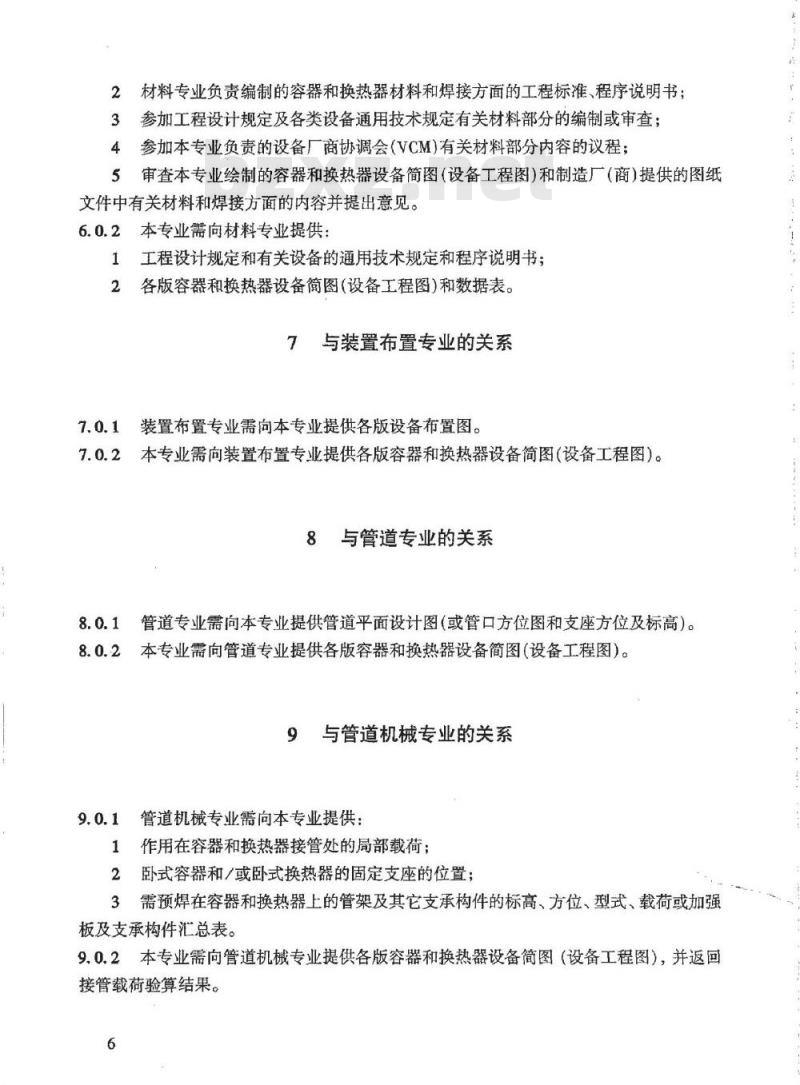

材料专业需向本专业提供下述设计文件并参与本专业下述工作：1工程材料选用规定（施工材料备忘录）；5
2材料专业负责编制的容器和换热器材料和焊接方面的工程标准、程序说明书：3
参加工程设计规定及各类设备通用技术规定有关材料部分的编制或审查：参加本专业负责的设备厂商协调会（VCM)有关材料部分内容的议程：4
审查本专业绘制的容器和换热器设备简图（设备工程图）和制造厂（商）提供的图纸5
文件中有关材料和焊接方面的内容并提出意见。6.0.2本专业需向材料专业提供：工程设计规定和有关设备的通用技术规定和程序说明书；1
各版容器和换热器设备简图(设备工程图)和数据表。7与装置布置专业的关系
装置布置专业需向本专业提供各版设备布置图。7.0.1
7.0.2本专业需向装置布置专业提供各版容器和换热器设备简图（设备工程图）。8与管道专业的关系
管道专业需向本专业提供管道平面设计图（或管口方位图和支座方位及标高）。8.0.1
8.0.2本专业需向管道专业提供各版容器和换热器设备简图（设备工程图）。9与管道机械专业的关系
管道机械专业需向本专业提供：作用在容器和换热器接管处的局部载荷：1
卧式容器和/或卧式换热器的固定支座的位置：3需预焊在容器和换热器上的管架及其它支承构件的标高、方位、型式、载荷或加强板及支承构件汇总表。
9.0.2本专业需向管道机械专业提供各版容器和换热器设备简图（设备工程图），并返回接管载荷验算结果。

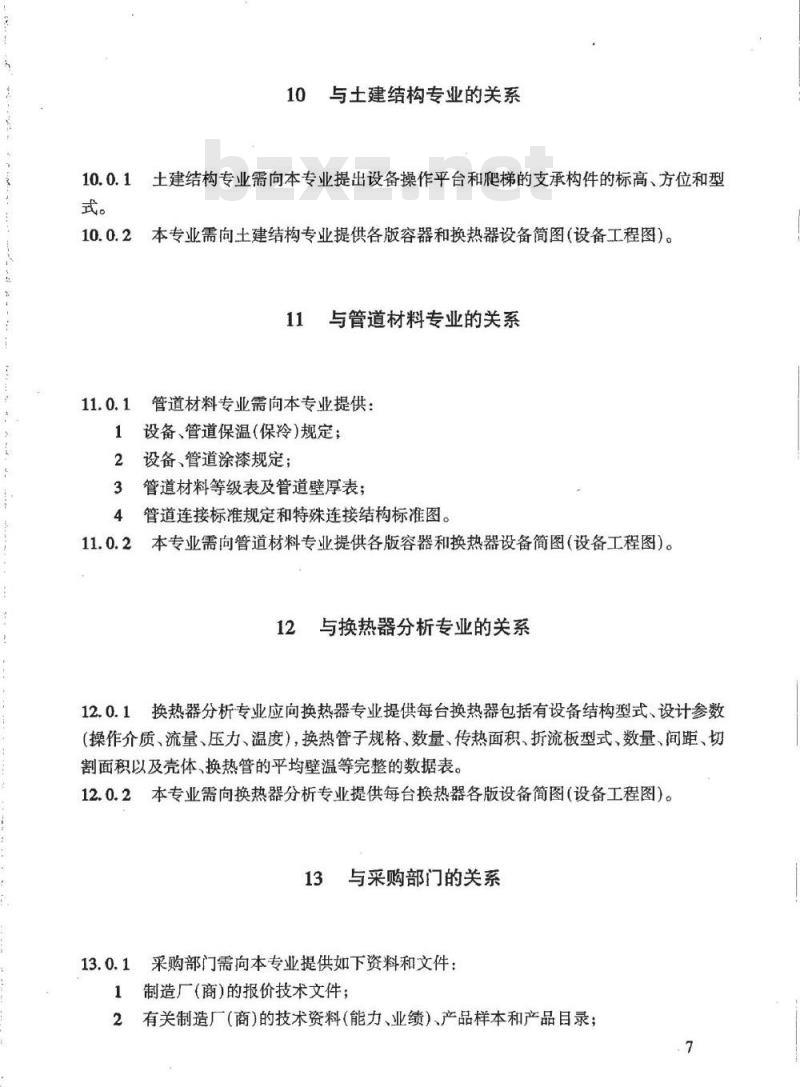

与士建结构专业的关系
10.0.1土建结构专业需向本专业提出设备操作平台和爬梯的支承构件的标高、方位和型式。
10.0.2本专业需向土建结构专业提供各版容器和换热器设备简图（设备工程图)。11与管道材料专业的关系
管道材料专业需向本专业提供：设备、管道保温（保冷)规定：
设备、管道涂漆规定；
管道材料等级表及管道壁厚表：4
管道连接标准规定和特殊连接结构标准图。本专业需向管道材料专业提供各版容器和换热器设备简图（设备工程图）。12与换热器分析专业的关系
12.0.1换热器分析专业应向换热器专业提供每台换热器包括有设备结构型式、设计参数（操作介质、流量、压力、温度），换热管子规格、数量、传热面积、折流板型式、数量、间距、切割面积以及壳体，换热管的平均壁温等完整的数据表。12.0.2本专业需向换热器分析专业提供每台换热器各版设备简图（设备工程图）。13
与采购部门的关系
13.0.1采购部门需向本专业提供如下资料和文件1
制造厂（商)的报价技术文件；
有关制造厂（商）的技术资料（能力、业绩）、产品样本和产品目录；2

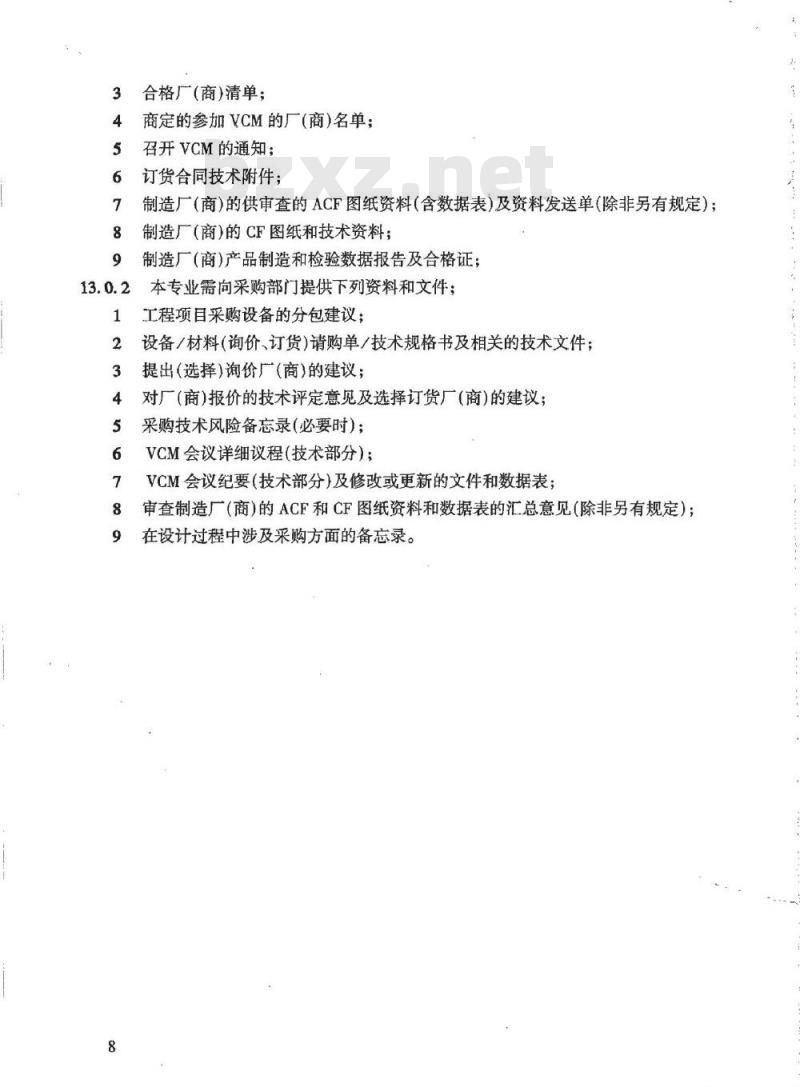

合格厂（商)清单：
商定的参加VCM的厂（商）名单；召开VCM的通知；
订货合同技术附件：
制造厂（商）的供审查的ACF图纸资料（含数据表）及资料发送单（除非另有规定）制造厂（商）的CF图纸和技术资料：制造厂（商）产品制造和检验数据报告及合格证：本专业需向采购部门提供下列资料和文件：工程项目采购设备的分包建议；设备/材料（询价、订货）请购单/技术规格书及相关的技术文件；提出（选择）询价广（商）的建议；对厂（商）报价的技术评定意见及选择订货厂（商）的建议：采购技术风险备忘录（必要时）；VCM会议详细议程（技术部分）：VCM会议纪要（技术部分）及修改或更新的文件和数据表：审查制造厂（商）的ACF和CF图纸资料和数据表的汇总意见（除非另有规定）；在设计过程中涉及采购方面的备忘录。
