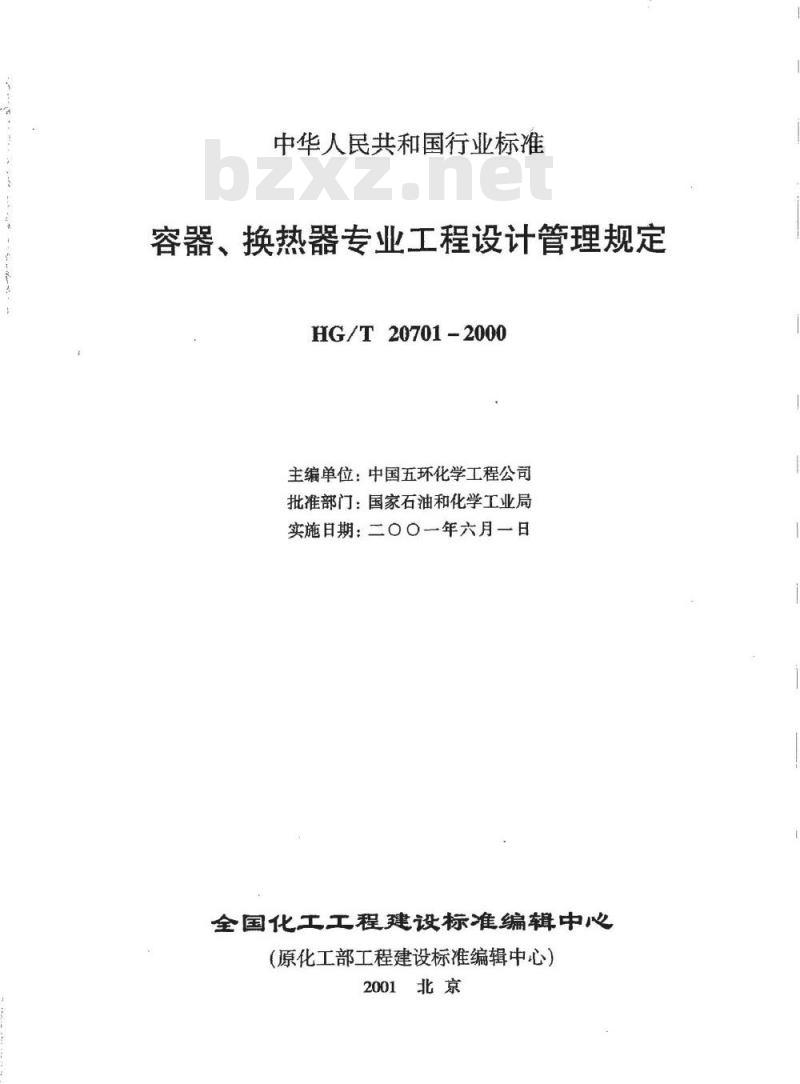

中华人民共和国行业标准
容器、换热器专业工程设计管理规定HG/T20701-2000
主编单位：中国五环化学工程公司批准部门：国家石油和化学工业局实施日期：二〇〇一年六月一日全国化工工程建设标准编辑中心（原化工部工程建设标准编辑中心）2001北京

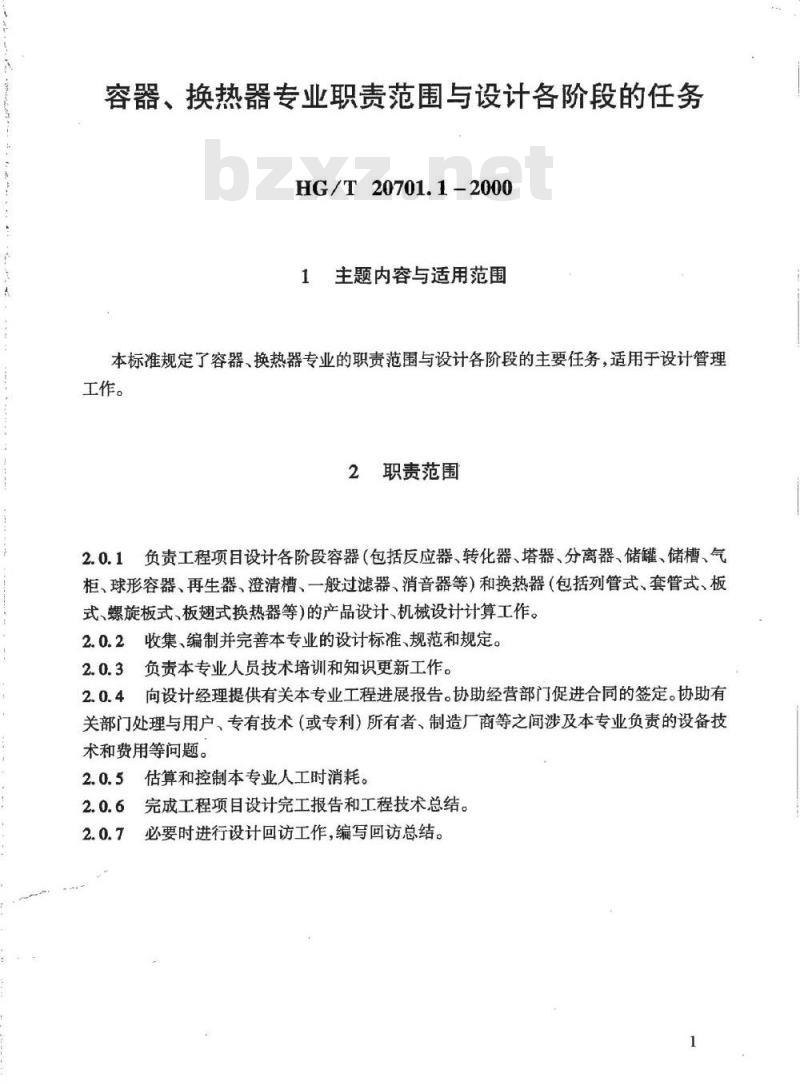

容器、换热器专业职责范围与设计各阶段的任务HG/T 20701.1-2000
主题内容与适用范围
本标准规定了容器、换热器专业的职责范围与设计各阶段的主要任务，适用于设计管理工作。
2职责范围
2.0.1、负责工程项目设计各阶段容器（包括反应器、转化器、塔器、分离器、储罐、储槽、气柜、球形容器、再生器、澄清槽、一般过滤器、消音器等）和换热器（包括列管式、套管式、板式、螺旋板式、板翅式换热器等）的产品设计、机械设计计算工作。2.0.2收集、编制并完善本专业的设计标准、规范和规定。2.0.3负责本专业人员技术培训和知识更新工作。2.0.4
向设计经理提供有关本专业工程进展报告。协助经营部门促进合同的签定。协助有关部门处理与用户、专有技术（或专利）所有者、制造厂商等之间涉及本专业负责的设备技术和费用等问题。

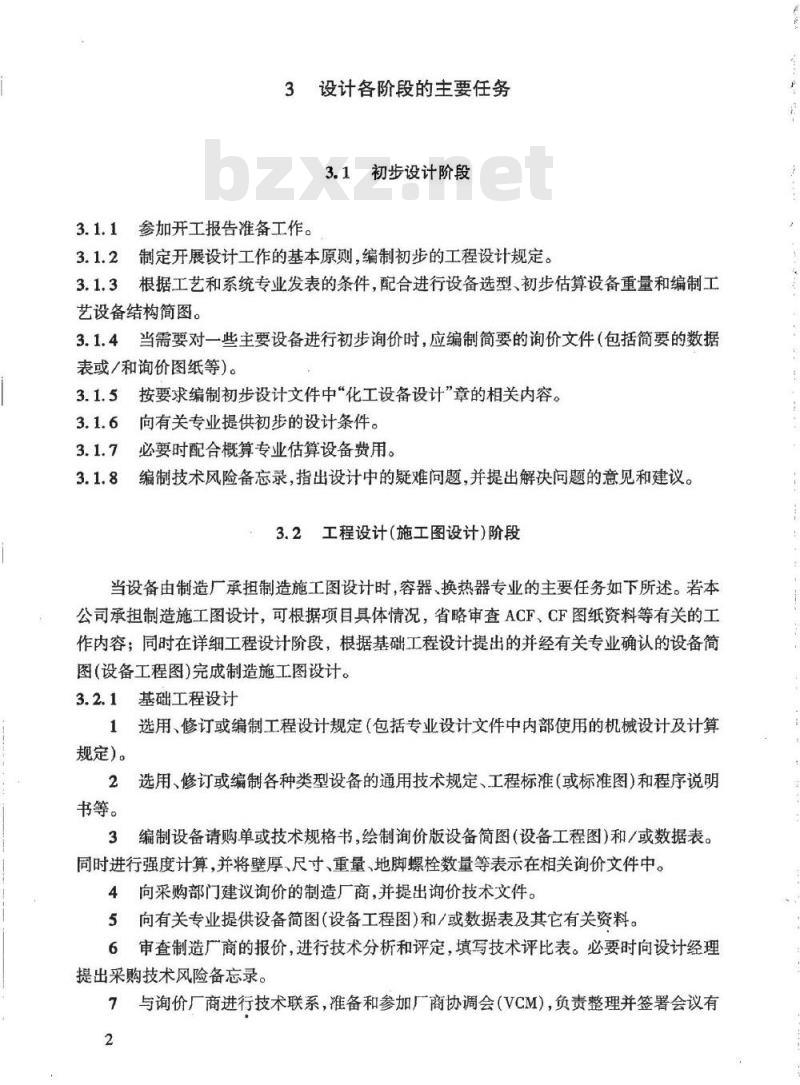

估算和控制本专业人工时消耗。完成工程项目设计完工报告和工程技术总结。必要时进行设计回访工作，编写回访总结。设计各阶段的主要任务
初步设计阶段
参加开工报告准备工作。
制定开展设计工作的基本原则，编制初步的工程设计规定。根据工艺和系统专业发表的条件，配合进行设备选型、初步估算设备重量和编制工3.1.3
艺设备结构简图。
3.1.4当需要对一些主要设备进行初步询价时，应编制简要的询价文件（包括简要的数据表或/和询价图纸等）。www.bzxz.net
按要求编制初步设计文件中“化工设备设计”章的相关内容。3.1.5
向有关专业提供初步的设计条件。3.1.6
必要时配合概算专业估算设备费用。3.1.8
编制技术风险备忘录，指出设计中的疑难问题，并提出解决问题的意见和建议。3.2工程设计（施工图设计）阶段当设备由制造厂承担制造施工图设计时，容器、换热器专业的主要任务如下所述。若本公司承担制造施工图设计，可根据项目具体情况，省略审查ACF、CF图纸资料等有关的工作内容：同时在详细工程设计阶段，根据基础工程设计提出的并经有关专业确认的设备简图(设备工程图）完成制造施工图设计。3.2.1基础工程设计
1选用、修订或编制工程设计规定（包括专业设计文件中内部使用的机械设计及计算规定）。
2选用、修订或编制各种类型设备的通用技术规定、工程标准（或标准图）和程序说明书等。
3编制设备请购单或技术规格书，绘制询价版设备简图（设备工程图）和/或数据表。同时进行强度计算，并将壁厚，尺寸、重量，地脚螺栓数量等表示在相关询价文件中。4向采购部门建议询价的制造厂商，并提出询价技术文件。5向有关专业提供设备简图（设备工程图）和/或数据表及其它有关资料。6审查制造广商的报价，进行技术分析和评定，填写技术评比表。必要时向设计经理提出采购技术风险备忘录。
7与询价厂商进行技术联系，准备和参加厂商协调会（VCM），负责整理并签署会议有2

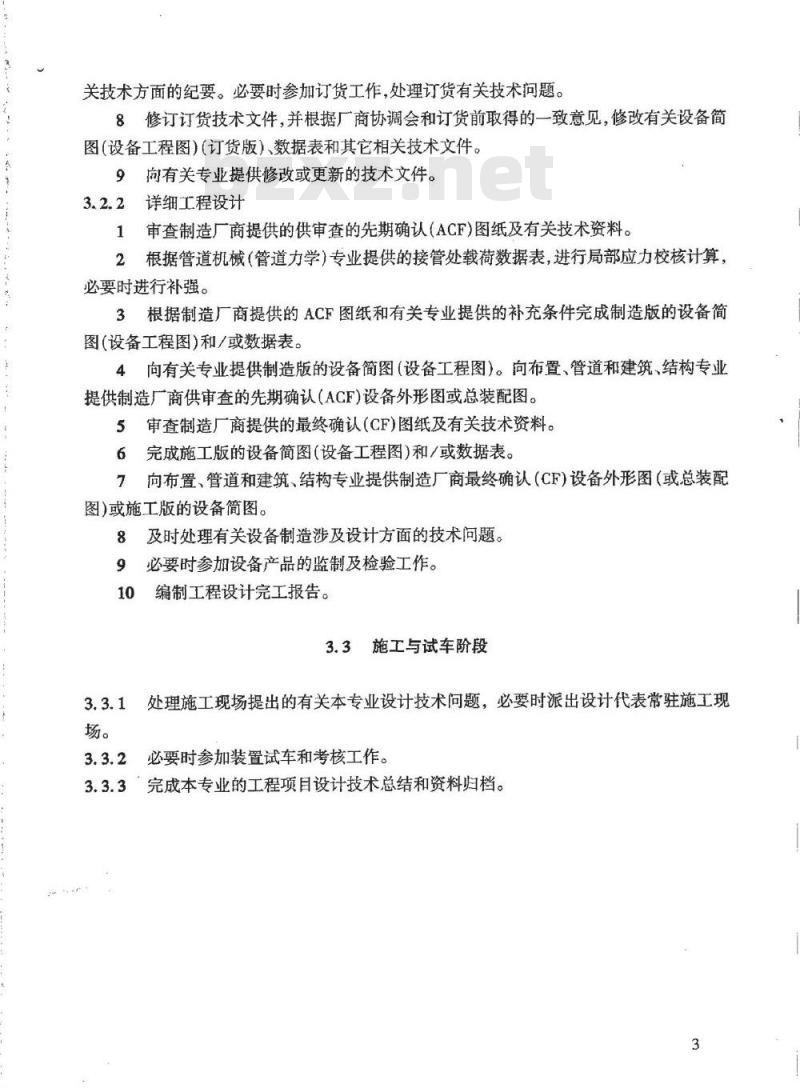

关技术方面的纪要。必要时参加订货工作，处理订货有关技术问题。8修订订货技术文件，并根据厂商协调会和订货前取得的一致意见，修改有关设备简图（设备工程图)（订货版）、数据表和其它相关技术文件。向有关专业提供修改或更新的技术文件。9
详细工程设计
审查制造厂商提供的供审查的先期确认（ACF)图纸及有关技术资料。根据管道机械（管道力学）专业提供的接管处载荷数据表，进行局部应力校核计算，2艺
必要时进行补强。
3根据制造厂商提供的ACF图纸和有关专业提供的补充条件完成制造版的设备简图（设备工程图）和/或数据表。4向有关专业提供制造版的设备简图（设备工程图）。向布置、管道和建筑、结构专业提供制造厂商供审查的先期确认（ACF)设备外形图或总装配图。审查制造厂商提供的最终确认（CF)图纸及有关技术资料。5
完成施工版的设备简图（设备工程图)和/或数据表。6
向布置、管道和建筑、结构专业提供制造厂商最终确认（CF）设备外形图（或总装配7
图）或施工版的设备简图。
及时处理有关设备制造涉及设计方面的技术问题。8
必要时参加设备产品的监制及检验工作。10
编制工程设计完工报告。
3.3施工与试车阶段
处理施工现场提出的有关本专业设计技术问题，必要时派出设计代表常驻施工现3.3.2
必要时参加装置试车和考核工作。3.3.3完成本专业的工程项目设计技术总结和资料归档。3
