TB/T2476.3-1993
现行

基本信息

标准号：
TB/T 2476.3-1993
标准名称：
铁路信号电缆综合护套信号电缆
标准类别：
铁路运输行业标准(TB)
标准状态：
现行
发布日期：
1993-12-18
实施日期：
1994-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.15 MB

标准分类号

中标分类号：
电工>>电工材料和通用零件>>K13电缆及其附件

关联标准

出版信息

出版社：
中国铁道出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1994-07-01

其他信息

起草人：
刘崇有、宋建朝、许明生
起草单位：
天水铁路电缆工厂、焦作铁路电缆工厂
归口单位：
中国铁路通信信号总公司西安器材研究所
提出单位：
中国铁路通信信号总公司西安器材研究所
发布部门：
中华人民共和国铁道部

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了综合护套铁路信号的使用特性、型号规格、技术要求与试验方法、检验规则。本标准适用于额定电压交流500V或直流1000V及以下，固定敷设的综合护套铁路信号电缆。 TB/T 2476.3-1993 铁路信号电缆综合护套信号电缆 TB/T2476.3-1993

标准内容

部分标准内容：

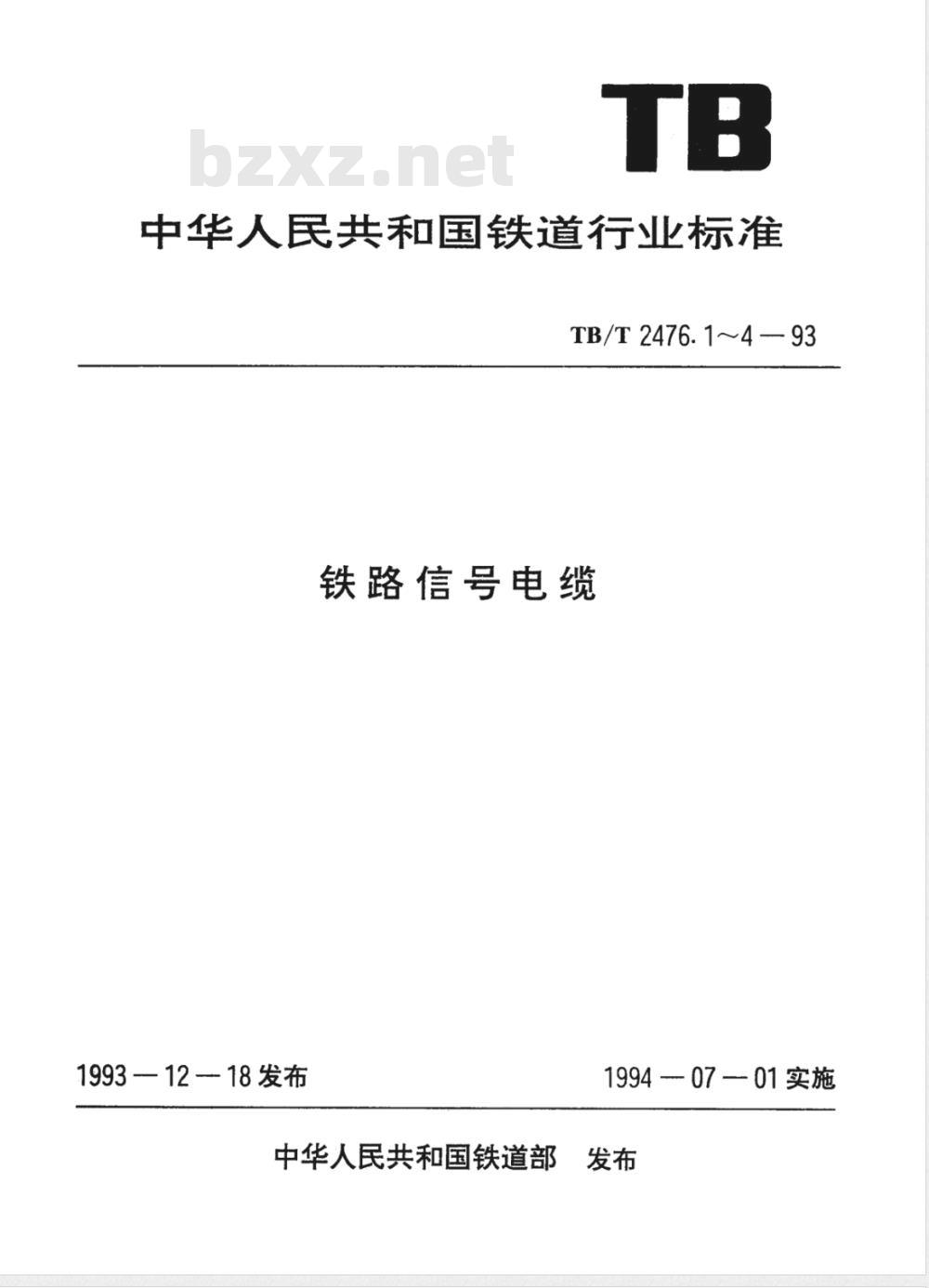

中华人民共和国铁道行业标准
TB/T 2476.1～4-93
铁路信号电缆
1993 — 12 - 18 发布
中华人民共和国铁道部
1994 - 07 — 01实施

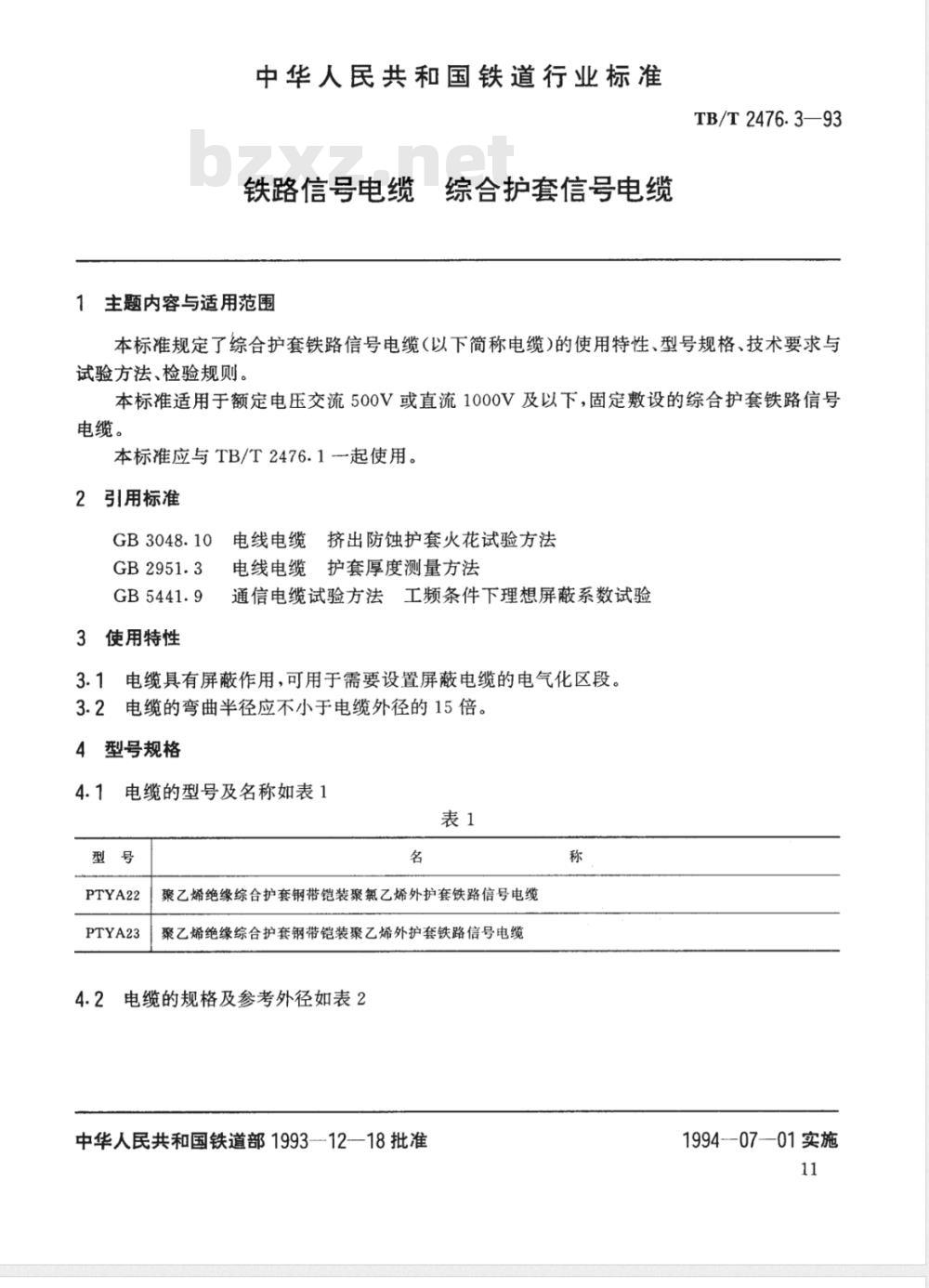

中华人民共和国铁道行业标准
铁路信号电缆综合护套信号电缆1主题内容与适用范围
TB/T2476.3—93
本标准规定了综合护套铁路信号电缆（以下简称电缆）的使用特性、型号规格、技术要求与试验方法、检验规则，
本标准适用于额定电压交流500V或直流1000V及以下，固定敷设的综合护套铁路信号电缆。
本标准应与TB/T2476.1起使用。2引用标准
GB3048.10
使用特性下载标准就来标准下载网
电线电缆挤出防蚀护套火花试验方法电线电缆护套厚度测量方法
通信电缆试验方法工频条件下理想屏蔽系数试验3.1电缆具有屏蔽作用，可用于需要设置屏蔽电缆的电气化区段。3.2电缆的弯曲半径应不小于电缆外径的15倍。4型号规格
电缆的型号及名称如表1
PTYA22
PTYA23

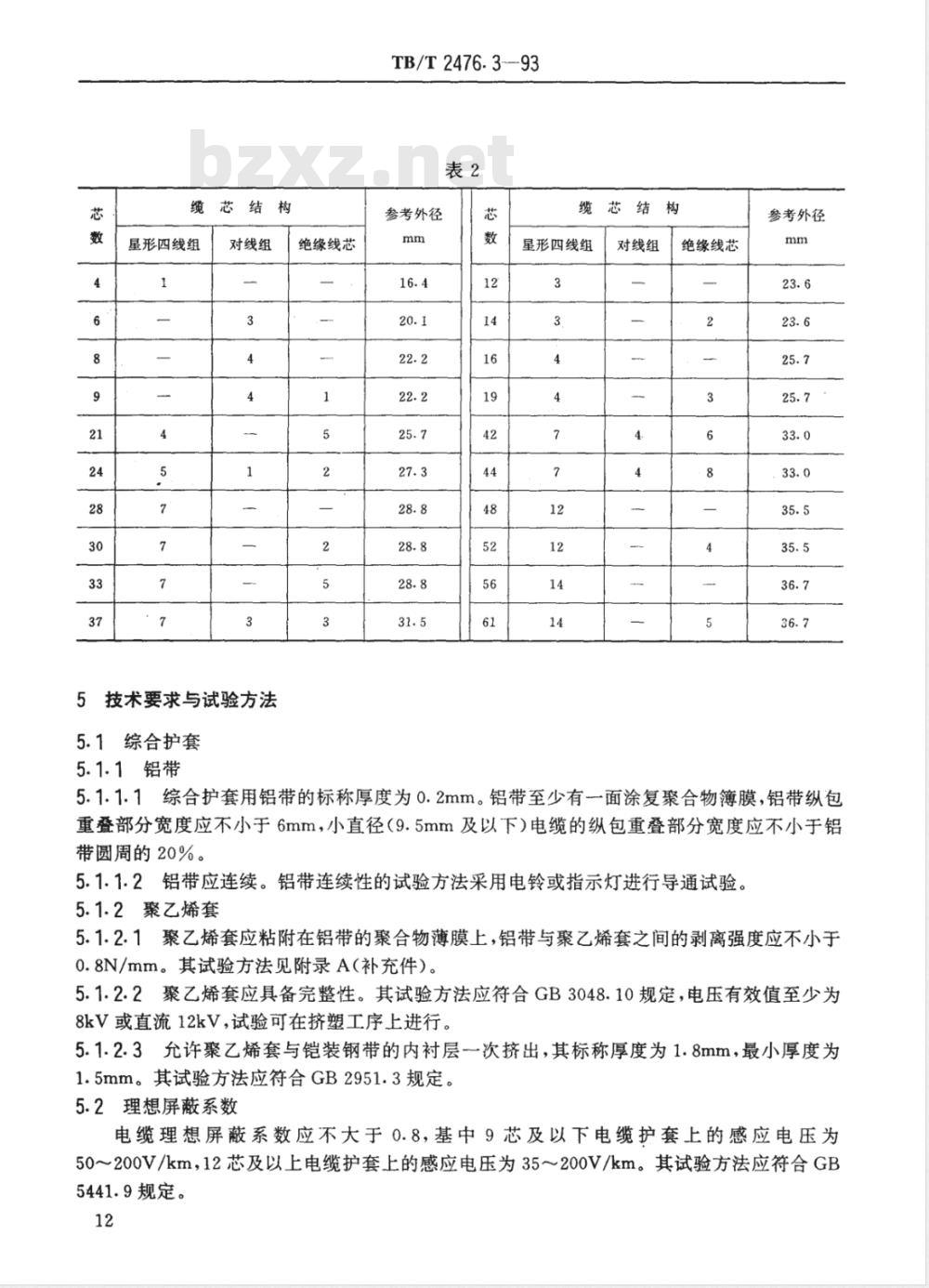

聚乙烯绝缘综合护套钢带铠装聚氟乙烯外护套铁路信号电缆聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆4.2电缆的规格及参考外径如表2中华人民共和国铁道部1993—12-18批准称
1994-07-01实施
缆芯结构
星形四线组
对线组
5技术要求与试验方法
5.1综合护套
5.1.1铝带
绝缘线芯
TB/T 2476.3-—93
参考外径
缆芯结构
星形四线组
对线组
绝缘线芯
参考外径
5.1.1.1综合护套用铝带的标称厚度为0.2mm。铝带至少有一面涂复聚合物簿膜，铝带纵包重叠部分宽度应不小于6mm，小直径（9.5mm及以下）电缆的纵包重叠部分宽度应不小于铝带圆周的20%。
5.1.1.2铝带应连续。铝带连续性的试验方法采用电铃或指示灯进行导通试验。5.1.2聚乙烯套
5.1.2.1聚乙烯套应粘附在铝带的聚合物薄膜上，铝带与聚乙烯套之间的剥离强度应不小于0.8N/mm。其试验方法见附录A（补充件）。5.1.2.2聚乙烯套应具备完整性。其试验方法应符合GB3048.10规定，电压有效值至少为8kV或直流12kV，试验可在挤塑工序上进行。5.1.2.3允许聚乙烯套与铠装钢带的内衬层一次挤出，其标称厚度为1.8mm，最小厚度为1.5mm。其试验方法应符合GB2951.3规定。5.2理想屏蔽系数
电缆理想屏蔽系数应不大于0.8，基中9芯及以下电缆护套上的感应电压为50～200V/km，12芯及以上电缆护套上的感应电压为35～200V/km。其试验方法应符合GB5441.9规定。
TB/T2476.3—93

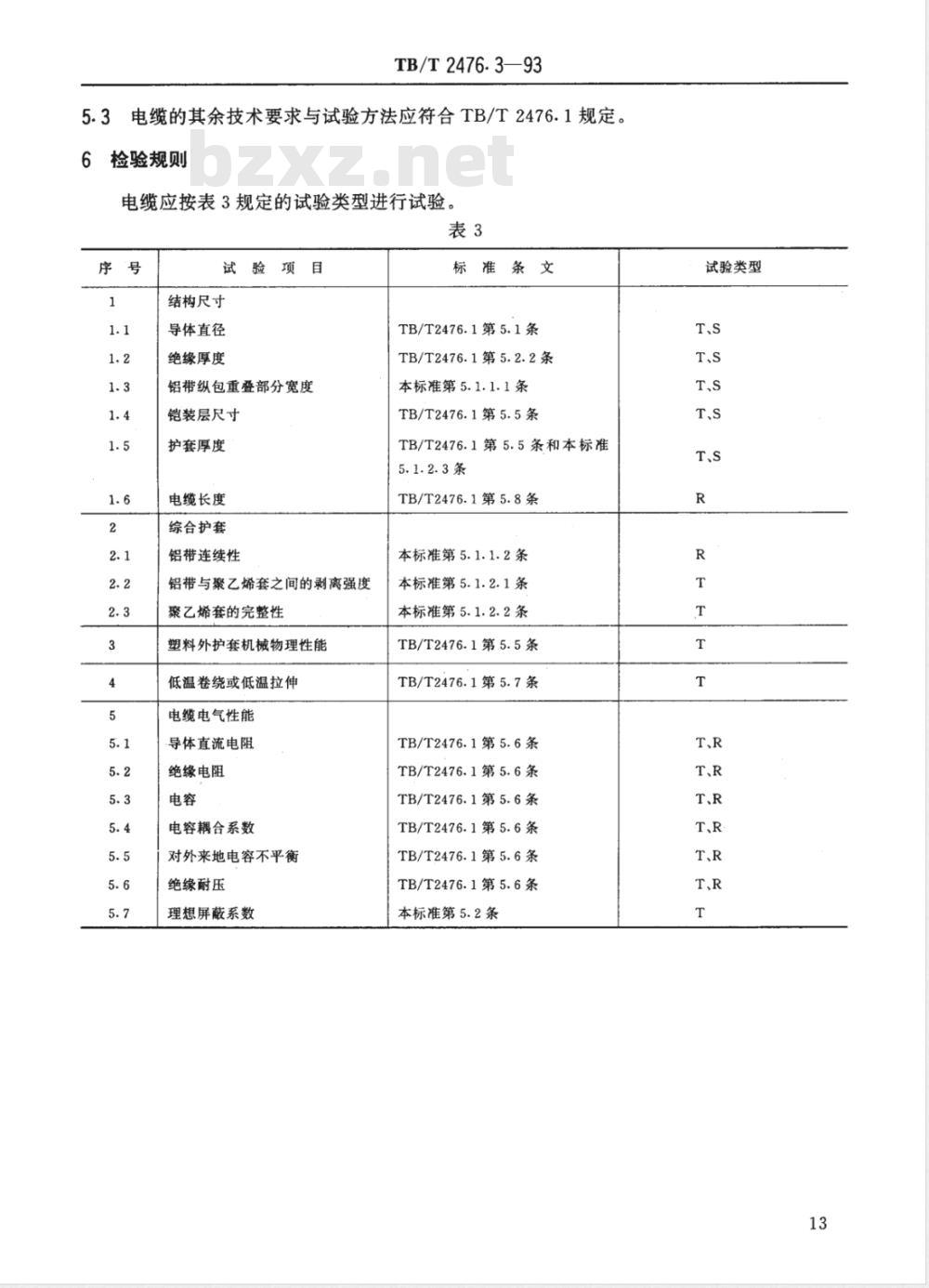

电缆的其余技术要求与试验方法应符合TB/T2476.1规定。6检验规则
电缆应按表3规定的试验类型进行试验。表3
试验项目
结构尺寸
导体直径
绝缘厚度
铝带纵包重叠部分宽度
铠装层尺寸
护套厚度
电缆长度
综合护套
铝带连续性
铝带与聚乙烯套之间的剥离强度聚乙烯套的完整性
塑料外护套机械物理性能
低温卷绕或低温拉伸
电缆电气性能
导体直流电阻
绝缘电阻
电容耦合系数
对外来地电容不平衡
绝缘耐压
理想屏蔽系数
标准条文
TB/T2476.1第5.1条
TB/T2476.1第5.2.2条
本标准第5.1.1.1条
TB/T2476.1第5.5条
TB/T2476.1第5.5条和本标准
5.1.2.3条
TB/T2476.1第5.8条
本标准第5.1.1.2条
本标准第5.1.2.1条
本标准第5.1.2.2条
TB/T2476.1第5.5条
TB/T2476.1第5.7条
TB/T2476.1第5.6条
TB/T2476.1第5.6条
TB/T2476.1第5.6条
TB/T2476.1第5.6条
TB/T2476.1第5.6条
TB/T2476.1第5.6条
本标准第5.2条
试验类型
TB/T2476.3--93

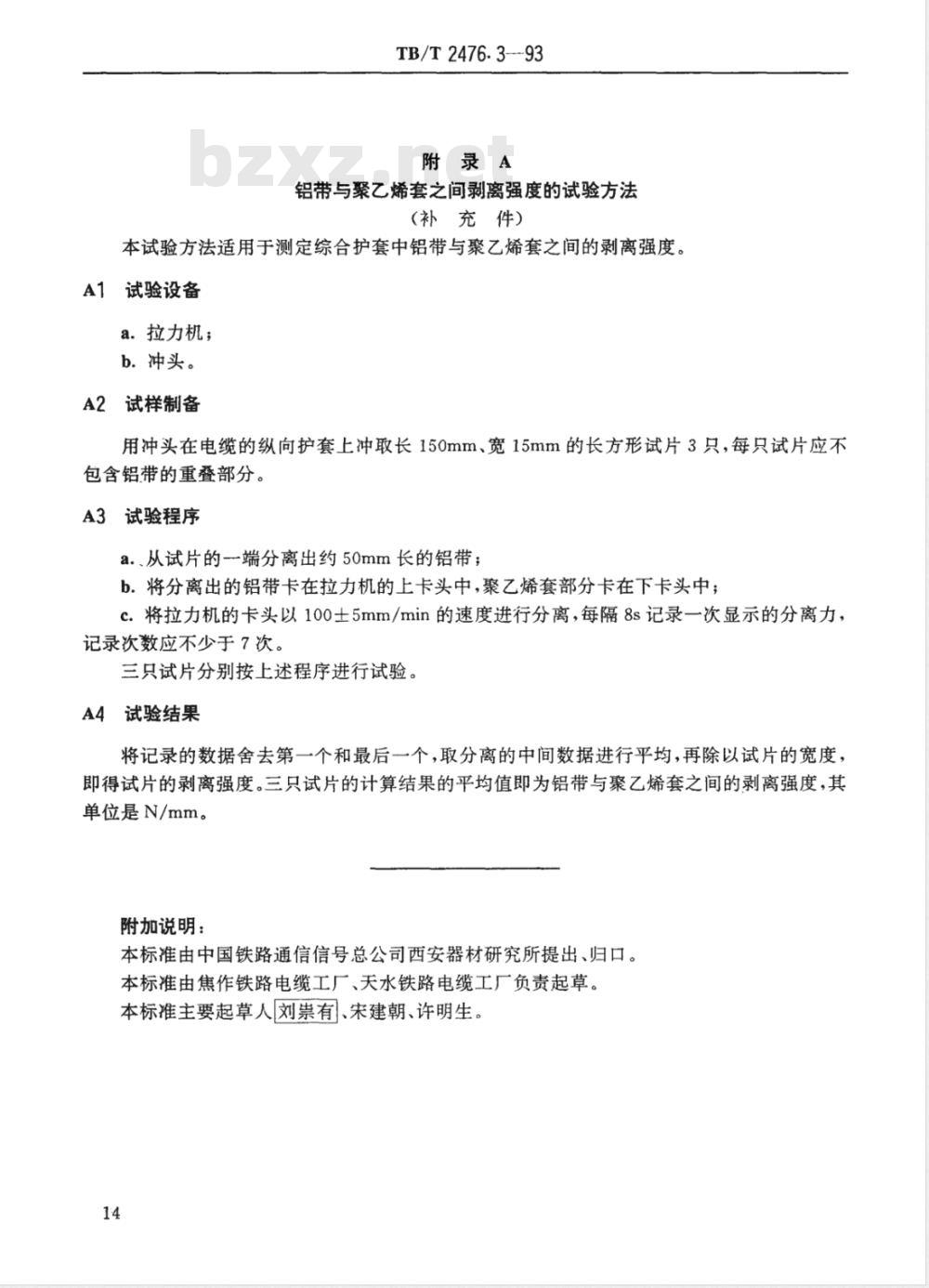

附录A
铝带与聚乙烯套之间剥离强度的试验方法(补充件）
本试验方法适用于测定综合护套中铝带与聚乙烯套之间的剥离强度。A1试验设备
a.拉力机；
b.冲头。
A2试样制备
用冲头在电缆的纵向护套上冲取长150mm、宽15mm的长方形试片3只，每只试片应不包含铝带的重叠部分。
A3试验程序
a.、从试片的一端分离出约50mm长的铝带；b.将分离出的铝带卡在拉力机的上卡头中，聚乙烯套部分卡在下卡头中；c.将拉力机的卡头以100士5mm/min的速度进行分离，每隔8s记录一次显示的分离力，记录次数应不少于7次。
三只试片分别按上述程序进行试验A4试验结果
将记录的数据舍去第一个和最后一个，取分离的中间数据进行平均，再除以试片的宽度，即得试片的剥离强度。三只试片的计算结果的平均值即为铝带与聚乙烯套之间的剥离强度，其单位是N/mm。
附加说明：
本标准由中国铁路通信信号总公司西安器材研究所提出、归口。本标准由焦作铁路电缆工厂、天水铁路电缆工厂负责起草。本标准主要起草人刘崇有、宋建朝、许明生，14
TB/T 2476. 1~4—93
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
