【铁路运输行业标准(TB)】 铁路钢桥保护涂装

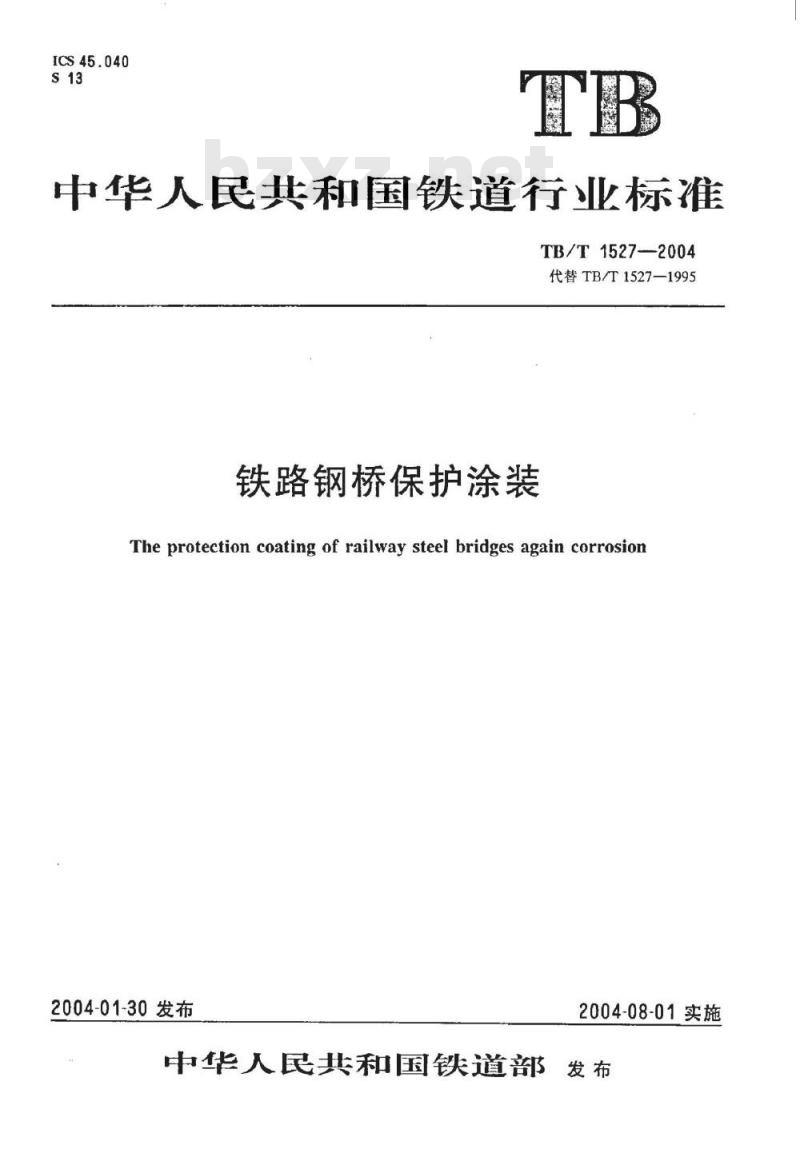

ICS45.040
中华人民共和国铁道行业标准
TB/T1527—2004
代替TB/T1527—1995
铁路钢桥保护涂装
The protection coating of railway steel bridges again corrosion2004-01-30发布
2004-08-01实施
中华人民共和国铁道部发布

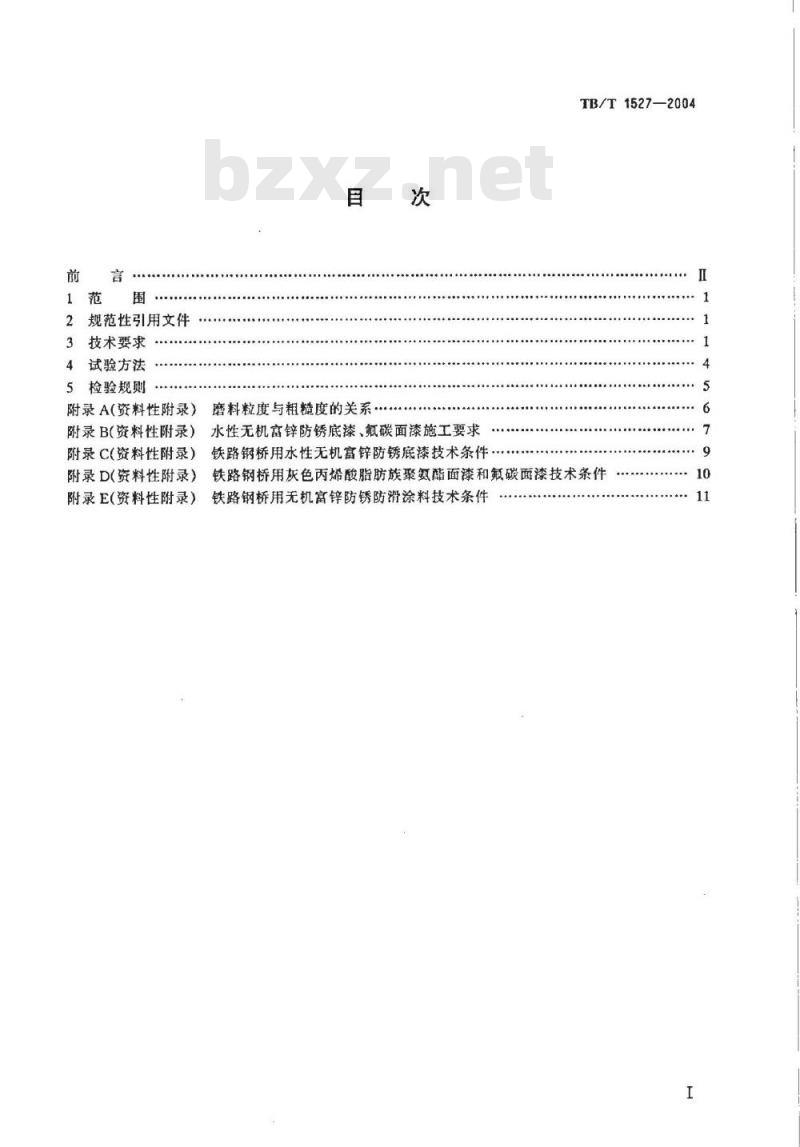

2规范性引用文件
3技术要求
4试验方法
5检验规则
附录A（资料性附录）
附录B(资料性附录）
附录C（资料性附录）
附录D资料性附录）
附录E(资料性附录）
磨料粒度与粗糙度的关系
水性无机高锌防锈底漆、氟碳面漆施工要求铁路钢桥用水性无机富锌防锈底漆技术条件TB/T1527—2004
铁路钢桥用灰色丙烯酸脂肪族聚氨酯面漆和氟碳面漆技术条件铁路钢桥用无机富锌防锈防滑涂料技术条件10
TB/T1527—2004

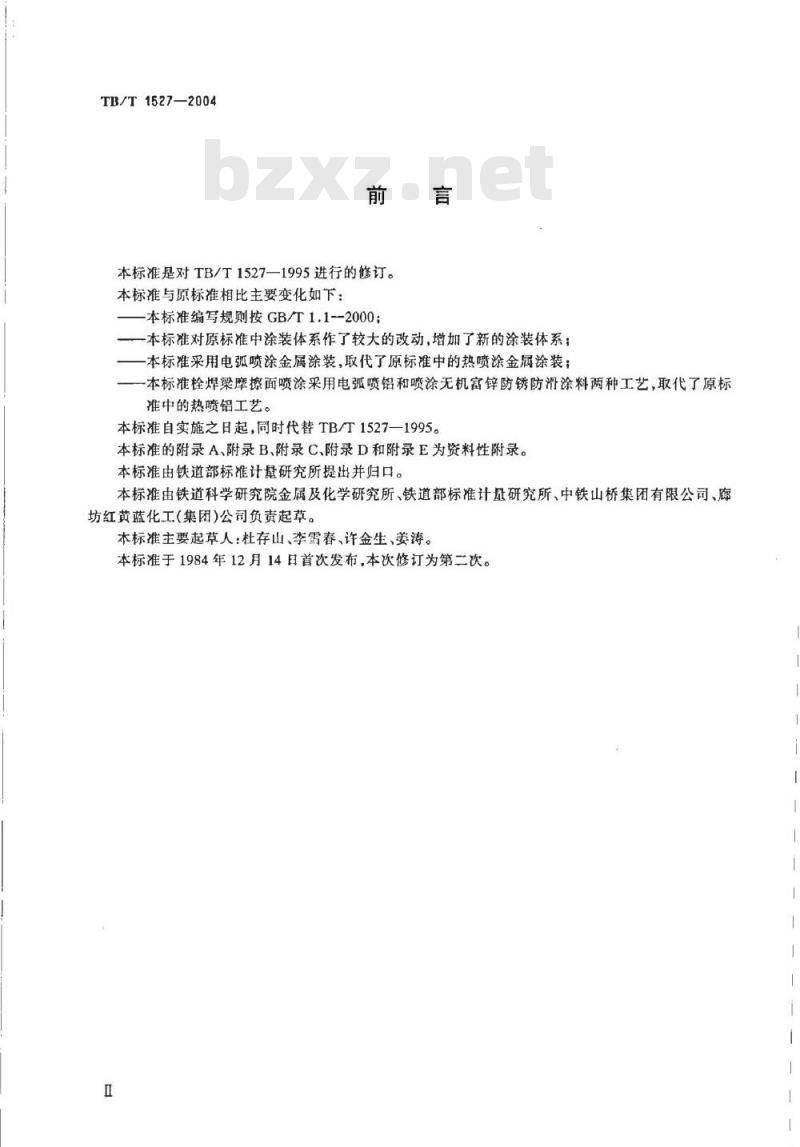

本标准是对TB/T1527—1995进行的修订。本标准与原标准相比主要变化如下：本标准编写规则按GB/T1.1-2000；-本标准对原标准中涂装体系作了较大的改动，增加了新的涂装体系；本标准采用电弧喷涂金属涂装，取代了原标准中的热喷涂金属涂装；一本标准栓焊梁摩擦面喷涂采用电弧喷铝和喷涂无机富锌防锈防滑涂料两种工艺，取代了原标准中的热喷铝工艺。
本标准自实施之日起，同时代替TB/T1527—1995。本标准的附录A、附录B、附录C、附录D和附录E为资料性附录。本标准由铁道部标准计量研究所提出并归口。本标准由铁道科学研究院金属及化学研究所、铁道部标准计量研究所、中铁山桥集团有限公司、廊坊红黄蓝化工(集团)公司负责起草。本标准主要起草人：杜存山、李雪春、许金生、姜涛。本标准于1984年12月14日首次发布，本次修订为第二次。Ⅱ

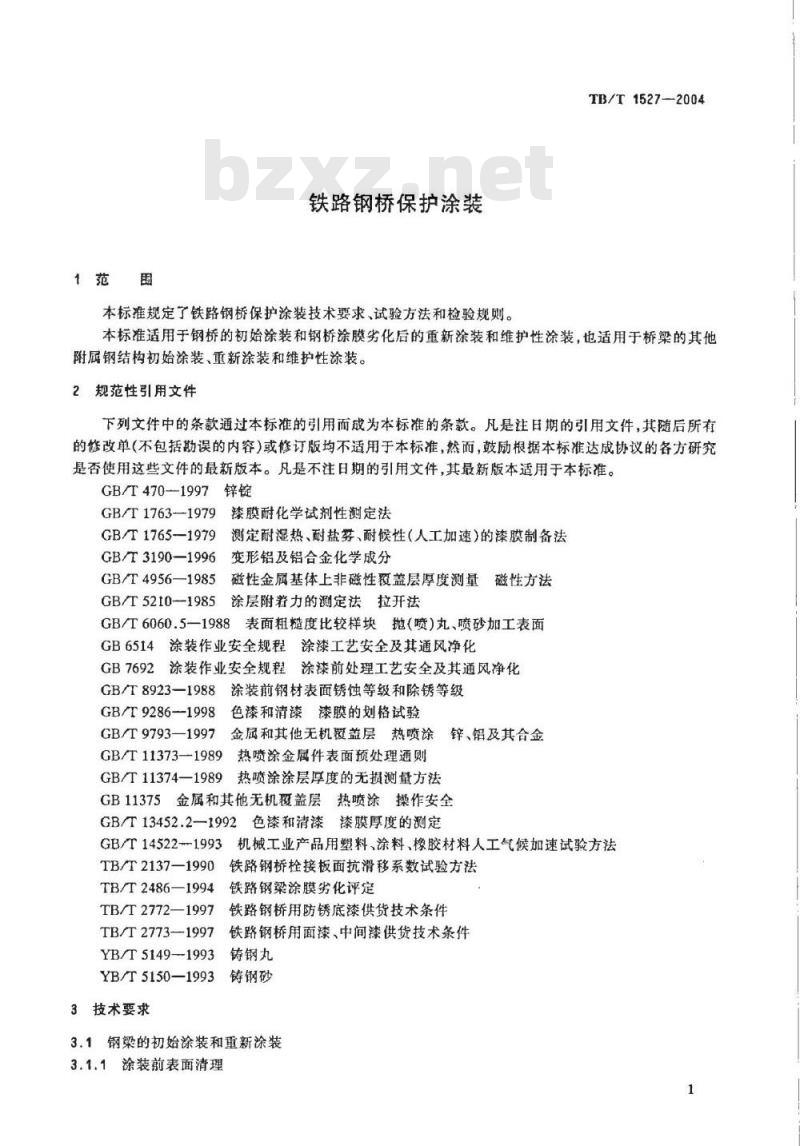

1范围
铁路钢桥保护涂装
本标准规定了铁路钢桥保护涂装技术要求、试验方法和检验规则。TB/T1527-2004
本标准适用于钢桥的初始涂装和钢桥涂膜劣化后的重新涂装和维护性涂装，也适用于桥梁的其他附属钢结构初始涂装、重新涂装和维护性涂装。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T470-1997锌锭
GB/T1763-1979漆膜耐化学试剂性测定法GB/T17651979测定耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法变形铝及铝合金化学成分
GB/T31901996
GB/T4956—1985
磁性金属基体上非磁性双盖层厚度测量磁性方法
GB/T5210-1985涂层附着力的测定法拉开法GB/T6060.5一1988表面粗糙度比较样块抛（喷）丸、喷砂加工表面GB6514涂装作业安全规程涂漆工艺安全及其通风净化GB7692涂装作业安全规程涂漆前处理工艺安全及其通风净化GB/T8923—1988涂装前钢材表面锈蚀等级和除锈等级GB/T 9286-1998
色漆和清漆漆膜的划格试验
GB/T9793—1997金属和其他无机双盖层热喷涂锌、铝及其合金
GB/T11373—1989
热喷涂金属件表面预处理通则
GB/T11374—1989
热喷涂涂层厚度的无损测量方法GB11375金属和其他无机覆盖层热喷涂操作安全GB/T13452.21992色漆和清漆漆膜厚度的测定机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法GB/T14522-1993
TB/T2137—19904
铁路钢桥栓接板面抗滑移系数试验方法TB/T2486—1994
铁路钢梁涂膜劣化评定
TB/T2772—1997
铁路钢桥用防锈底漆供货技术条件TB/T2773-1997
铁路钢桥用面漆、中间漆供货技术条件YB/T5149-1993
铸钢丸
YB/T5150—1993
3铸钢砂
3技术要求
3.1钢梁的初始涂装和重新涂装
3.1.1涂装前表面清理
TB/T1527-2004
3.1.1.1涂装前钢表面除锈等级要求3.1.1.1.1电弧喷涂锌、铝或涂装富锌防锈底漆时，钢表面清理应达到GB/T8923一1988规定的Sa3级，外观相当GB/T8923-1988规定的ASa3、BSa3、CSa3。3.1.1.1.2涂装红丹醇酸、红丹酚醛或聚氨酯底漆，钢表面清理应达到GB/T8923-1988规定的Sa2.5级，外观相当该标准规定的ASa2.5、BSa2.5、CSa2.5、DSa2.5。3.1.1.1.3桥栏杆、扶手，人行道托架、墩台吊篮等桥梁附属钢结构涂装红丹防锈底漆，箱形梁内表面涂装环氧沥青涂料时，钢表面清理应达到GB/T8923一1988规定的Sa2级，外观相当该标准规定的BSa2、CSa2、DSa2。
附属钢结构的光圆钢涂装红丹防锈底漆时，钢表面清理应达到GB/T8923一1988规定的St3级，外观相当该标准规定的BSt3、CSt3、DSt3。3.1.1.2涂装前钢表面粗糙度要求3.1.1.2.1涂装涂料涂层时，钢表面粗糙度规定为R，25μm60am，即符合GB/T6060.5—1988规定的粗糙度样块为R,6.3m和R,12.5um之间的粗糙度要求。3.1.1.2.2电弧喷涂锌或铝金厨时，钢表面粗糙度规定为R，50μm~100μm，即符合GB/T6060.51988规定的粗糙度样块为R,12.5μm和R,25.0μm之间的粗糙度要求。3.1.1.2.3磨料粒度和表面粗糙度的关系，可参照附录A(资料性附录)。3.1.1.2.4涂装涂料涂层时，选用最大粗糙度不超过涂装体系干膜厚度的1/3，表面粗糙度超过规定时需加涂一道底漆；喷涂锌铝涂层时，如果粗糙度超过R，100μm时，涂层应超过轮廊峰125μm。3.1.1.3钢表面清理用磨料
钢表面清理用磨料应使用符合YB/T5149—1993和YB/T5150-1993标准规定的钢丸、钢砂或应使用无盐分和无沾污的石英砂。3.1.2钢梁的涂料涂装
3.1.2.1钢染涂装体系见表1。
表1钢染涂装体系
涂料（涂层）名称
特制红丹酚醛(醇酸)防锈底漆
灰铝粉石墨或灰云铁醇酸面漆
电弧喷铝层
环氧类封孔剂
棕黄聚氨酯盖板底漆
灰聚氨酯盖板面漆
无机富锌防锈防滑涂料
或电弧喷铝层
环氧沥青涂料
或环氧沥青厚浆涂料
特制环氧富锌防锈底漆
或水性无机畜锌防锈底漆
棕红云铁环氧中间漆
灰铝粉石型醇酸面漆
每道干膜
最小厚度
至少涂
装道数
总于膜
最小厚度
适用部位
桥栏杆、扶手、人行道托架、墩台吊篮、围栏和桥梁检查车等桥梁附属钢结构
钢桥明桥面的纵梁、上承板粱、箱型染上盖板
栓焊梁连接部分摩搬面
非密封的箱形梁和箱形杆件内表面
钢梁主体，用于气候干燥、腐蚀环境较轻的地区
涂料（涂层）名称
特制环氧高锌防锈底漆
或水性无机富锌防锈底漆
棕红云铁环氧中间漆
灰色丙婚酸脂肪族聚氨酯面漆
特制环氧富锌防锈底漆
或水性无机富锌防锈底漆
棕红云铁环氧中间漆
氮碳面漆
每道于膜
最小厚度
表1(续）
至少涂
装道数
总干膜
最小厚度
TB/T1527-2004
适用部位
钢梁主体，用于腐蚀环境较严重的地区
钢梁主体，用于酸雨、沿海等腐蚀环境严重、紫外线辑射强、有景观要求的地区
3.1.2.2初始涂装时，钢梁制造厂应完成全部底漆（中间漆）和第一道面漆涂装。3.1.2.3对于距离水面较近的钢梁底面（包括桁梁下弦杆、纵横梁底面，下承板梁主梁和上承板、箱底面）、跨越受污染的河流的钢梁底部应增加涂装底漆一道、中间漆一道。3.1.3钢梁的电弧喷涂金属涂装
3.1.3.1电弧喷铝用铝丝材质应采用GB/T3190—1996中LF2，含铝量为99.5%以上。3.1.3.2电弧喷锌用锌丝材质应符合GB/T470—1997的规定，含锌量不低于99.95%。3.1.3.3金属涂层采用环氧类封孔剂进行封孔时，封孔层厚度无要求，涂覆的封孔剂至不被吸收为止；封孔后应加涂相应的配套涂料。3.1.4栓焊梁螺栓连接部分摩擦面涂装3.1.4.1采用电弧喷涂铝，涂层厚度为150μm±50μm或采用无机富锌防锈防滑涂料，涂层厚度为120μm±40μm。涂层的抗滑移系数不小于0.55。3.1.4.2杆件栓接点外露的铝表面、无机富锌防锈防滑涂料表面与涂料涂层搭接处应涂装特制环氧富锌防锈底漆。钢梁组装后，栓接点外露的铝涂层应按3.1.3.3规定进行涂装。栓接点螺栓、螺栓头处涂装特制环氧富锌防锈底漆，涂装前螺栓应除油，螺母和垫片应水洗清除皂化膜。3.2钢梁维护性涂装
3.2.1铁路钢梁涂膜劣化类型按TB/T2486—1994判定。3.2.2劣化类型为3级粉化时，应清除涂层表面污溃，用细砂纸除去粉化物，然后覆盖2道相应面漆。3.2.3当旧涂层未锈蚀，劣化类型为2～3级起泡、裂纹或脱落时，用手动工具或动力工具清理损坏的区域周围疏松的涂层，并延伸至未损坏的涂层区域50mm～80mm坡口，局部涂相应底漆和面漆。如要保持涂层表面一致，可在局部涂面漆后，全部再覆盖面漆。3.2.4当旧涂层锈蚀，劣化类型为23级生锈时，应清除松散的涂层，直到良好结合的涂层区域为止，旧涂层表面清理应达到PSt3（ISO8501—2：1994)级，未损坏的涂层区域边缘按3.2.2要求处理，然后局部涂装相应防锈底漆和相应中间漆、面漆。如要保持涂层表面一致，可在局部涂面漆后，全部再覆盖面漆。
3.2.5当旧喷锌或铝涂层发生锈蚀劣化类型为23级生锈时，应除去松动的锌或铝涂层和涂料涂层直到良好结合的锌或铝涂层区域为止，钢表面锈蚀清理应达到Sa2.5级。对于未损坏的涂料和锌或铝涂层区域边缘按3.2.2要求处理。对于电弧喷锌或铝涂层清理部位，也可改涂特制环氧富锌防锈底漆2道，然后涂装相应中间漆和面漆。①PSt3：被清理的表面油漆涂层部分应粘附牢固、完好无损，其他部分应无可见的油脂和污物，无粘附不的氧化皮、铁锈、油漆涂层和异物，金属基底要有金属光泽。3
TB/T1527—2004
3.3涂层质量要求
3.3.1涂料涂层表面平整均匀，不允许有剥落、起泡、裂纹，气孔，允许有不影响防护性能的轻微桔皮、流挂、刷痕和少量杂质。
3.3.2金属涂层表面均勾一致，不允许有起皮、鼓泡、大熔滴、松散粒子、裂纹、掉块，充许有不影响防护性能的轻微结疤、起皱。
3.3.3整个涂装体系涂层间附着力按GB/T9286一1998规定作划格试验，附着力不低于一级。3.3.4锌、铝涂层对钢基材附着力按GB/T9793--1997规定，采用切格试验法时，试验结束后，方格内的涂层不得与基体剥离；采用拉力试验法时，附着力不低于5.9MPa。3.4涂装作业环境和涂装间隔时间要求3.4.1电弧喷涂锌、铝涂层时作业环境要求与电弧喷涂作业的间隔时间要求，按GB/T11373-1989规定。
钢结构表面清理后应在4h内完成涂装锌、铝涂层，电弧喷涂锌或铝完成后应立即覆盖封孔剂。3.4.2
既有线利用列车运行间隔施工时，覆盖封孔剂或涂层前，应对锌或铝涂层表面作清洁处理。3.4.3涂装涂料时作业环境要求：水性无机富锌防锈底漆、酚醛漆、醇酸漆、聚氨酯漆、氟碳面漆不允许在气温5℃以下施工，环氧类漆不允许在10℃以下施工：
不充许在对湿度80%以上，雨关、雾关或风沙场合施工。3.4.4涂装涂料涂层需在上一道涂层实于后，方可涂装下一道漆，底漆、中间漆最长暴露时间不超过7d,两道面漆间隔若超过7d时需用细砂纸打磨成细微毛面。3.4.5水性无机富锌防锈底漆和氟碳面漆的施工参照附录B的规定进行。3.5涂装施工安全
3.5.1手工和动力工具除锈、喷射除锈和清除旧涂层等涂装前处理工艺安全，按GB7692规定进行。3.5.2涂漆工艺中如贮存、涂料调制、涂装、干燥等劳动安全卫生技术要求按GB6514规定进行，按该标准规定划出涂漆区、火灾危险区、电气防爆区。3.5.3锌、铝喷涂设备的安全操作、操作人员的安全保证和通风保健要求，按GB11375规定。4试验方法
4.1·表面清理等级检验按GB/T8923-1988规定除锈等级目视评定方法进行，注意磨料不同造成的外观上差别。
4.2表面粗糙度检验
4.2.1表面粗糙度可采用GB/T6060.5—1988规定的比较样块进行粗糙度目视和触觉评定。4.2.2表面粗糙度可用触针式表面轮廊仪测量。4.2.3测量峰谷深度可用指针式千分尺。4.3涂层表面质量检查方法采用自视法4.4涂层厚度的检测方法
4.4.1涂料涂层干膜厚度和湿膜厚度测量，按GB/T13452.2-1992规定进行。4.4.2涂料涂层厚度测量时，以钢梁杆件为一测放单元，在特大杆件表面上以10m2为一测量单元，每个测量单元至少应选取三处基准表面，每一基准表面测最五点，其测量分布如图1，取其算术平均值。4.4.3锌、铝涂层厚度测量方法按GB/T4956-1985规定，测点位置按GB/T11374—1989规定进行。4.5涂层附着力检测方法
4.5.1涂料涂层附着力检验按GB/T9286-1998做划格试验或GB/T5210—1985做拉开试验。划格试验时涂层厚度不大于80um时，划线间隔为1mm；涂层厚度为80pm~120μm时，划线间隔为2mm；涂层厚度大于120μm时，划线间隔为3mm。4
4.5.2锌、铝涂层附着力检验按GB/T9793—1997规定做切格试验或拉力试验。5检验规则
TB/T1527--2004
5.1水性无机富锌防锈底漆、无机富锌防锈防滑涂料、灰色丙烯酸脂肪族聚氨酯面漆、氟碳面漆技术指标分别参见附录C（资料性附录）、附录D（资料性附录）、附录E（资料性附录），其他涂料的技术指标应符合TB/T2772—1997、TB/T2773—1997的规定。5.2在涂装过程中对温度、湿度和周围环境等涂装作业环境进行检验。5.3在钢梁涂装前对钢表面除锈等级和粗糙度大小进行检验。5.4在涂装过程中对涂装间隔时间和涂膜外观进行检验。5.5涂装过程中对底漆涂层、锌铝涂层以及完整的涂装体系的涂层厚度分别进行检验。涂料涂层涂装过程中，可以测量湿膜厚度以控制干膜厚度。不允许单独制备试片代替钢梁杆件作涂层厚度检验。5.6涂装过程可用抽样方法对涂层附着力进行检验，附着力检验可以是钢基体和涂层间附着力，也可以是完整涂装体系涂层间附着力。TB/T1527-2004
附录A
（资料性附录）
磨料粒度与粗糙度的关系
A.1磨料粒度与粗糙度的关系见表A.1。表A.1磨料粒度与粗糙度的关系
表面处理
压缩空
气喷射
压缩空
气喷射
压缩空
气喷射
单面、50周
喷嘴直径9mm，压力
0.6MPa，距离300
喷嘴直径8.5mm，压
力<0.6MPa距离
喷嘴直径8.5mm，压
力<0.6MPa，距离
钢丝段此内容来自标准下载网
钢丝段
颗粒度
2.0~2.3mm
钢丝段
100目
100日
表面粗糙度R
附录B
（资料性附录）
水性无机塞锌防锈底漆、氟碳面漆施工要求B.1水性无机富锌防锈底漆施工要求B.1.1环境要求如下：
a）气温：环境温度不低于5，室外施工时应避免底材被太阳直晒。TB/T1527—2004
b）相对湿度：≤80%，不允许在相对湿度80%以上的天气、雨天、雾天或风沙场合施工。c）风力：≤3级。
施工注意事项如下：
所有工具使用前应用清水冲洗，不能被油污污染。a)
用强力揽拌机搅拌液体物料。
逐步将锌粉搅人液体物料中。继续搅拌直到粉剂完全分散，直至混合料中无团块。不应一次c)
混合过多的物料，以便在适用期内用完。不应倒转次序，也不应改变混合比率。d）一般情况下，都不应进行稀释。用30目滤筛过滤混合物料以防止工具的堵塞。e）
f）：在施工过程中继续缓慢搅拌物料，以保持混合料的均匀状态。g)
采用均匀、同向的湿喷涂，每次覆盖前一次的1/3～1/2，以避免空隙、涂和针眼。在焊点、断面、尖锐边缘、接点、栓接处及转角处的涂层厚度应适当，涂层过厚会出现裂纹。h）
使压力罐和喷枪保持在同一高度，以便物料能顺利地流入喷枪。i)
当涂层完全干燥后，用无损伤干膜层的摩度检测仪测量膜层厚度。如需要增加膜厚时，应待膜层干燥至可以操作时再喷涂。膜层厚度为80μm，允许范围为70μm100μm。k）当膜层于燥至可以进行操作时，用刷涂添补针眼、空隙、较小面积的破损和漏涂。面积较大时则采用喷途。
1）在施工期问和在最后涂层的固化期间应保持清洁净空气的流通。m）使用后立即用清水清洗工具。在水性无机富锌防锈底漆涂层上进行棕红云铁环氧中间漆涂装时应分为两步：n)
1）将棕红云铁环氧中间漆稀释一倍，然后涂装：2）干燥后再正常涂装棕红云铁环氧中间漆到规定的干膜厚度。B.2氟碳面漆施工要求
B.2.1环境要求如下：
a）气温：环境温度不低于5，室外施工时应避免底材被太阳直晒。b）相对湿度：≤80%，不允许在相对湿度80%以上的天气，雨天、雾天或风沙场合施工。c）风力：≤3级。
B.2.2施工注意事项如下：
喷涂的空气应干净，无油无水。a）i
b）涂装时涂料粘度要合适。
熟化期：30min（即两组分混合均匀后，30min后使用）。c
d）氟碳涂料为双组分涂料，配漆时应按照要求的比例进行调漆。1）按照当天涂料的用量及涂料的使用期，计划配制涂料，现用现配，用多少配多少；2）配漆前后应充分搅勾，配漆用品应分开使用；7
TB/T1527—2004
使用前应将调配好的涂料用40目～100目的筛网过滤。涂漆间隔时间：中间漆与第一道面漆涂装间隔时间为24h～168h，超过168h时，表面应清理，e)
必要时在涂装面漆前表面应用细砂纸轻轻打磨，再行涂装。应控制每道漆的干膜厚度)
涂装作业要求如下：
1）试喷：正式涂装前应试喷涂料，掌握温度、黏度、走枪速度等对涂装质量的影响，取得经验；喷漆前准备：准备喷枪，调整漆雾，搅拌油漆，除去被涂表面的灰尘和异物；2）
喷涂方式：行枪速度均匀，抢距物面适当：先喷上面后喷下面，先难后易；压盖1/3～1/2，3
压盖应均匀；
防止流挂、超薄和干喷，允许少量流挂，超薄可以补喷，干喷应返工；4)
自检喷涂质量：喷涂一个区段后，用眼观察湿膜，如湿膜湿润、丰满、有光泽，喷涂质量好；5)
如湿膜光泽差、有粗糙感，则喷涂不均匀并且偏薄；可用湿膜测厚计帮助掌握厚度；补偿喷涂：在光泽差、有粗糙感的地方，可补喷加厚；干膜超薄的地方，在喷涂下一道漆时6)
可加厚补偿；
清洗用具：用少量相应稀料清洗喷具，至少清洗兰次，用过的稀料可重复使用。附录C
(资料性附录）
铁路钢桥用水性无机富锌防锈底漆技术条件TB/T1527--2004
C.1产品的组成
C.1.1水性无机富锌防锈底漆由硅酸钾水溶液、锌粉等组成。锌粉应满足：总锌含量大于98%，金属锌含量大于94%，细度不低于325目。C.1.2水性无机富锌防锈底漆属自固型涂料，为双组分。C.2技术要求
水性无机富锌防锈底漆应符合表C.1中的技术要求。表C.1水性无机窝锌防锈底漆技术要求项目
涂层颜色及外观
不挥发物
黏度（6号杯）
干膜中锌粉含盐
干燥时间
自固化时间
附着力
耐盐雾性
适用期
贮存期
刘格法
拉开法
技术指标
锌灰色，涂层平整
经过1000h盐雾实验，涂层不出现红锈，划痕处120h不出现红锈>8
注：耐盐雾性、贮存期作为供应商保证项目，不作为用户必检项目。C.3试验方法
C.3.1样板制备：
底材采用普通低碳钢板，表面喷砂处理，达到Sa3级，不应有任何油污，粗糙度不小于20μm。按GB/T1765—1979规定进行样板制备，漆膜厚度不小于75μm。C.3.2自固化时间测定：将样板的2/3放人盛有蒸馅水或去离子水的烧杯中，调节水温为23℃±2℃，并在整个实验过程中保持该温度。样板浸泡0.5h后，将试样取出，立即用手指擦拭已浸泡过的涂层，以目视检查手指上是否有涂层溶解物，试样上的涂层是否有起泡、脱落等现象。6h后涂层应无溶解、无起泡、无脱落现象。
C.3.3其他项目试验方法按照TB/T2772一1997的规定进行。9
