【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第29部分:承力索接头线夹

中华人民共和国铁道行业标准
TB/T 2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布

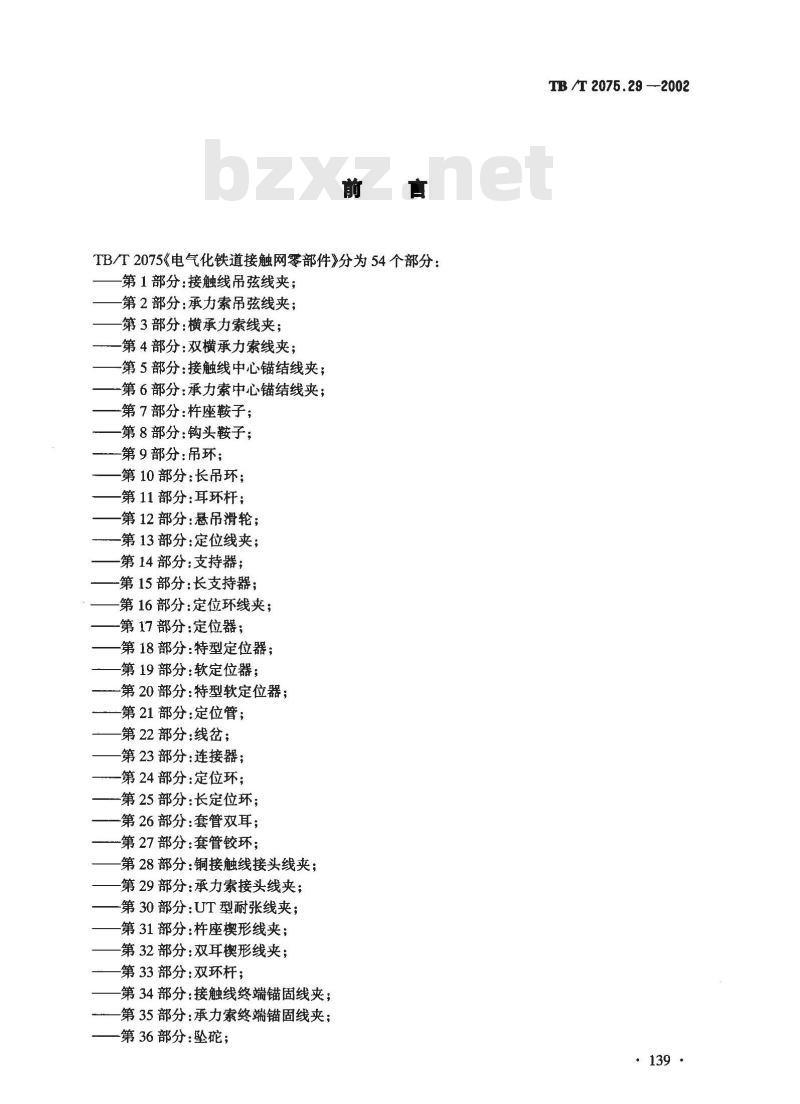

TB/T2075《电气化铁道接触网零部件》分为54个部分：-第1部分：接触线吊弦线夹；
第2部分：承力索吊弦线夹；
第3部分：横承力索线夹；
第4部分：双横承力索线夹；
-第5部分：接触线中心锚结线夹；第6部分：承力索中心锚结线夹；-第7部分：座鞍子；
第8部分：钩头鞍子；bzxz.net
第9部分：吊环；
第10部分：长吊环；
第11部分：耳环杆；
第12部分：悬吊滑轮；
第13部分：定位线夹；
第14部分：支持器；
第15部分：长支持器；
-第16部分：定位环线夹；
第17部分：定位器；
第18部分：特型定位器；
第19部分：软定位器；
第20部分：特型软定位器；
-第21部分：定位管；
第22部分：线岔；
第23部分：连接器；
第24部分：定位环；
一第25部分：长定位环；
第26部分：套管双耳；
-第27部分：套管铰环；
第28部分：铜接触线接头线夹；第29部分：承力索接头线夹；
第30部分：UT型耐张线夹；
第31部分：杆座楔形线夹；
第32部分：双耳楔形线夹；
第33部分：双环杆；
第34部分：接触线终端锚固线夹；第35部分：承力索终端锚固线夹；-第36部分：坠碗；
TB /T 2075.29 2002
·139·
TB /T 2075.29 —2002

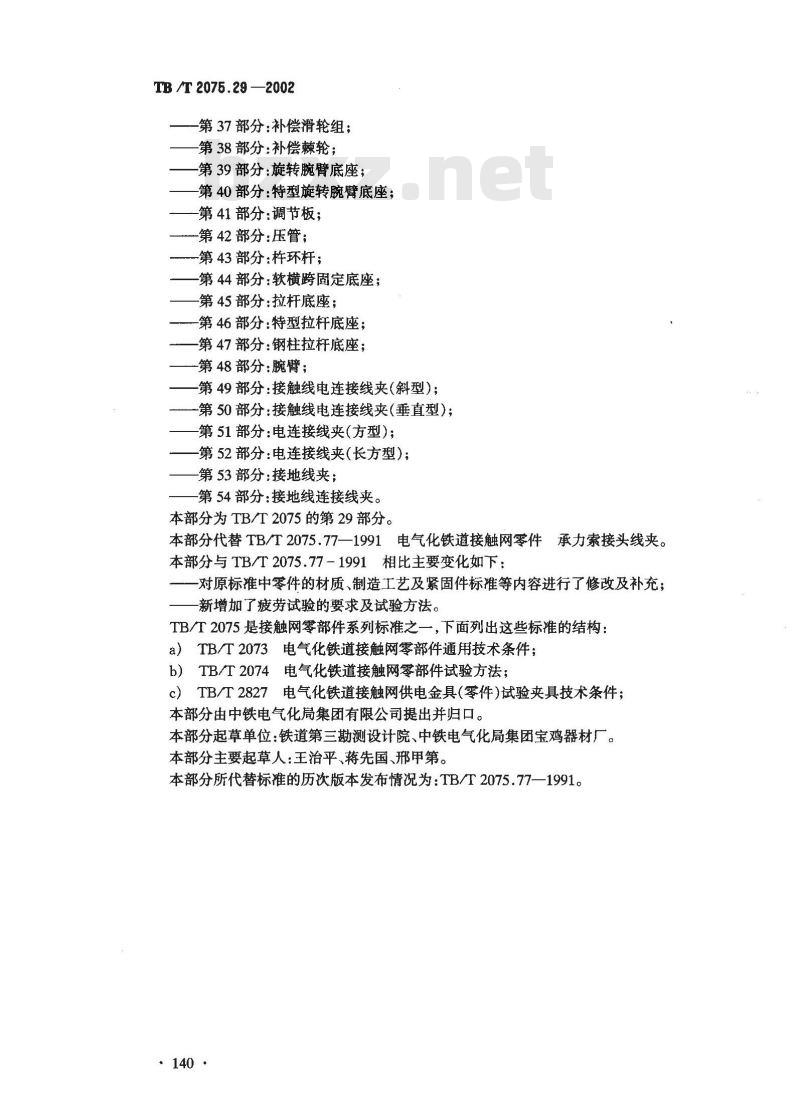

-第37部分：补偿滑轮组；
第38部分：补偿棘轮；
第39部分：旋转腕臂底座；
第40部分：特型旋转腕臂底座；第41部分：调节板；
-第42部分：压管；
-第43部分：环杆；
第44部分：软横跨固定底座；
-第45部分：拉杆底座；
-第46部分：特型拉杆底座；
-第47部分：钢柱拉杆底座；
一第48部分：腕臂；
第49部分：接触线电连接线夹（斜型）；一第50部分：接触线电连接线夹(垂直型)；第51部分：电连接线夹（方型）；-第52部分：电连接线夹（长方型）；第53部分：接地线夹；
第54部分：接地线连接线夹。
本部分为TB/T2075的第29部分。本部分代替TB/T2075.77一1991电气化铁道接触网零件承力索接头线夹。本部分与TB/T2075.77-1991相比主要变化如下；对原标准中零件的材质、制造工艺及紧固件标等内容进行了修改及补充；新增加了疲劳试验的要求及试验方法。TB/T2075是接触网零部件系列标准之一，下面列出这些标准的结构：a）TB/T2073电气化铁道接触网零部件通用技术条件；b）TB/T2074电气化铁道接触网零部件试验方法；c）TB/T2827电气化铁道接触网供电金具（零件）试验夹具技术条件；本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：铁道第三勘测设计院、中铁电气化局集团宝鸡器材厂。本部分主要起草人：王治平、蒋先国、邢甲第。本部分所代替标准的历次版本发布情况为：TB/T2075.77—1991。·140·

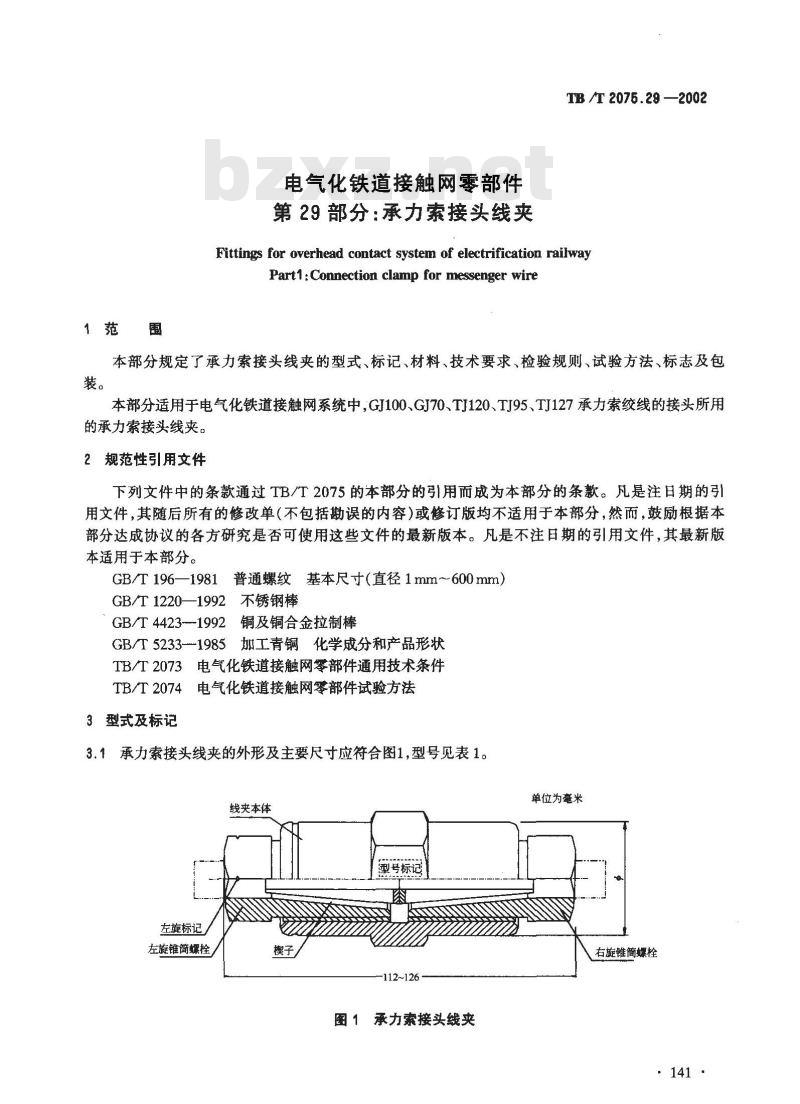

1范围
电气化铁道接触网零部件
第29部分：承力索接头线夹
TB /T 2075.29 —2002
Fittings for overhead contact system of electrification railwayPart1: Connection clamp for messenger wire本部分规定了承力索接头线夹的型式、标记、材料、技术要求、检验规则、试验方法、标志及包装。
本部分适用于电气化铁道接触网系统中,GJ100、GJ70、TJ120、TJ95、TJ127承力索绞线的接头所用的承力索接头线夹。
2规范性引用文件
下列文件中的条款通过TB/T2075的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T196一1981普通螺纹基本尺寸（直径1mm～600mm）GB/T1220—1992不锈钢棒
GB/T4423--1992铜及铜合金拉制棒GB/T5233-1985加工青铜化学成分和产品形状TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法3型式及标记
3.1承力索接头线夹的外形及主要尺寸应符合图1，型号见表1。线夹本体
左旋标记
左旋锥筒螺栓
2号标记
112~126
图1承力索接头线夹
单位为毫米
右旋锥簡螺栓
·141·
TB /T 2075.29 —2002

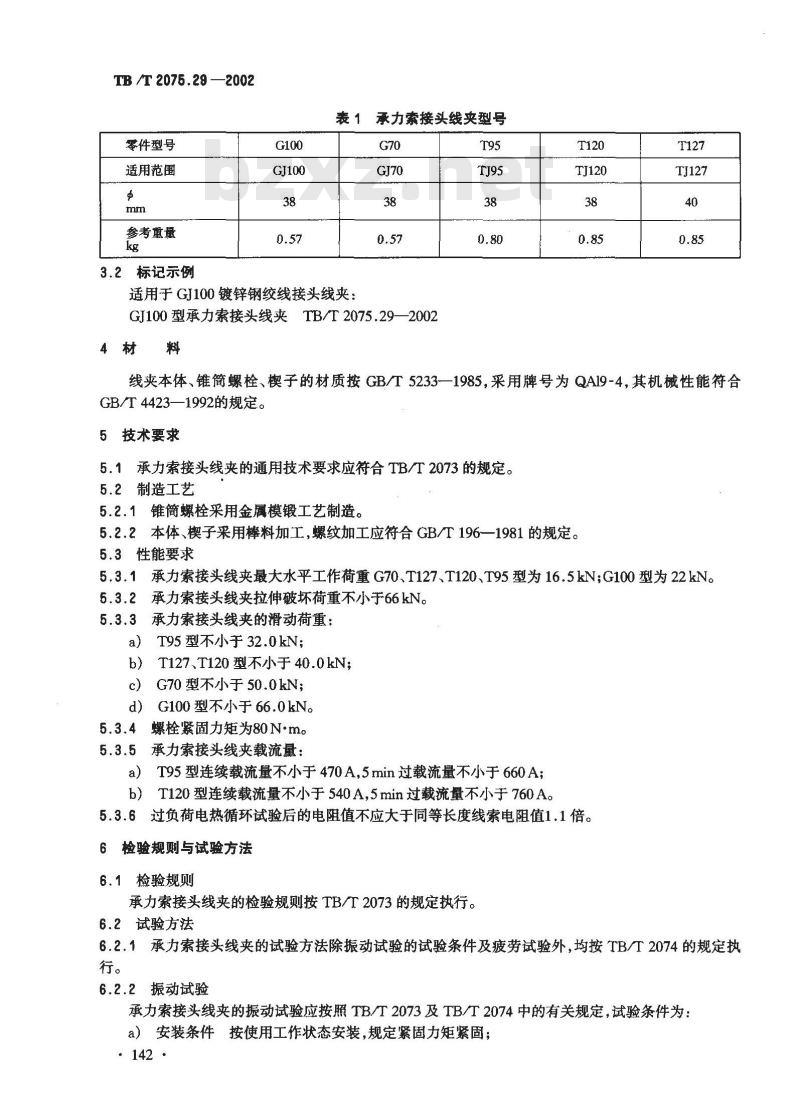

零件型号
适用范围
参考重量
3.2标记示例
承力索接头线夹型号
适用于GJ100镀锌钢绞线接头线夹：GI100型承力索接头线夹TB/T2075.29—20024材料
线夹本体、锥简螺栓、楔子的材质按GB/T5233一1985，采用牌号为QA19-4.其机械性能符合GB/T4423—1992的规定。
5技术要求
5.1承力索接头线夹的通用技术要求应符合TB/T2073的规定。5.2制造工艺
5.2.1锥筒螺栓采用金属模锻工艺制造。5.2.2本体、楔子采用棒料加工，螺纹加工应符合GB/T196一1981的规定。5.3性能要求
5.3.1承力索接头线夹最大水平工作荷重G70、T127、T120、T95型为16.5kN;G100型为22kN。5.3.2承力索接头线夹拉伸破坏荷重不小于66kN。5.3.3承力索接头线夹的滑动荷重：T95型不小于 32.0kN;
T127、T120型不小于 40.0kN；
G70型不小于 50.0kN;
G100型不小于66.0kN。
螺栓紧固力矩为80N·m。
5.3.5承力索接头线夹载流量：
T95型连续载流量不小于470A，5min过载流量不小于660A；a)
T120型连续载流量不小于540A，5min过载流量不小于760A。5.3.6过负荷电热循环试验后的电阻值不应大于同等长度线索电阻值1.1倍。6检验规则与试验方法
6.1检验规则
承力索接头线夹的检验规则按TB/T2073的规定执行。6.2试验方法
6.2.1承力索接头线夹的试验方法除振动试验的试验条件及疲劳试验外，均按TB/T2074的规定执行。
6.2.2振动试验
承力索接头线夹的振动试验应按照TB/T2073及TB/T2074中的有关规定，试验条件为：a）安装条件按使用工作状态安装，规定紧固力矩紧固；·142·
试验荷载最大工作荷载参见5.3.1；b)
振动波形
正弦波；
垂直振幅±35mm；
振动频率3Hz5Hz;
f）振动次数2×10%。
6.2.3疲劳试验
承力索接头线夹的疲劳试验条件为：安装条件按使用工作状态安装，规定紧固力矩；a)
TB /T 2075.29 —2002
试验荷载及幅值最大工作荷载土0.3最大工作荷载（最大工作荷载参见5.3.1）；b)
疲劳交变波形正弦波；
d）疲劳频率　1Hz～3Hz；
e）疲劳次数5×105。
6.3经振动试验后承力索接头线夹的滑动荷重值与规定的最小值相比下降不大于10%。经振动及疲劳试验后承力索接头线夹的破坏荷重值与规定的最小值相比下降不大于5%。6.4
6.5经振动及疲劳试验后，承力索接头线夹不应出现裂纹、变形等现象。7标志与包装
7.1标志
在承力索接头线夹本体上明显易见而又不降低零件性能的地方，清晰地标出制造厂代号及产品型号的永久性标志。
7.2包装
承力索接头线夹的包装应符合TB/T2073的规定。·143·
