【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第28部分:铜接触线接头线夹

中华人民共和国铁道行业标准
TB/T 2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布
TB /T 2075.28 —2002

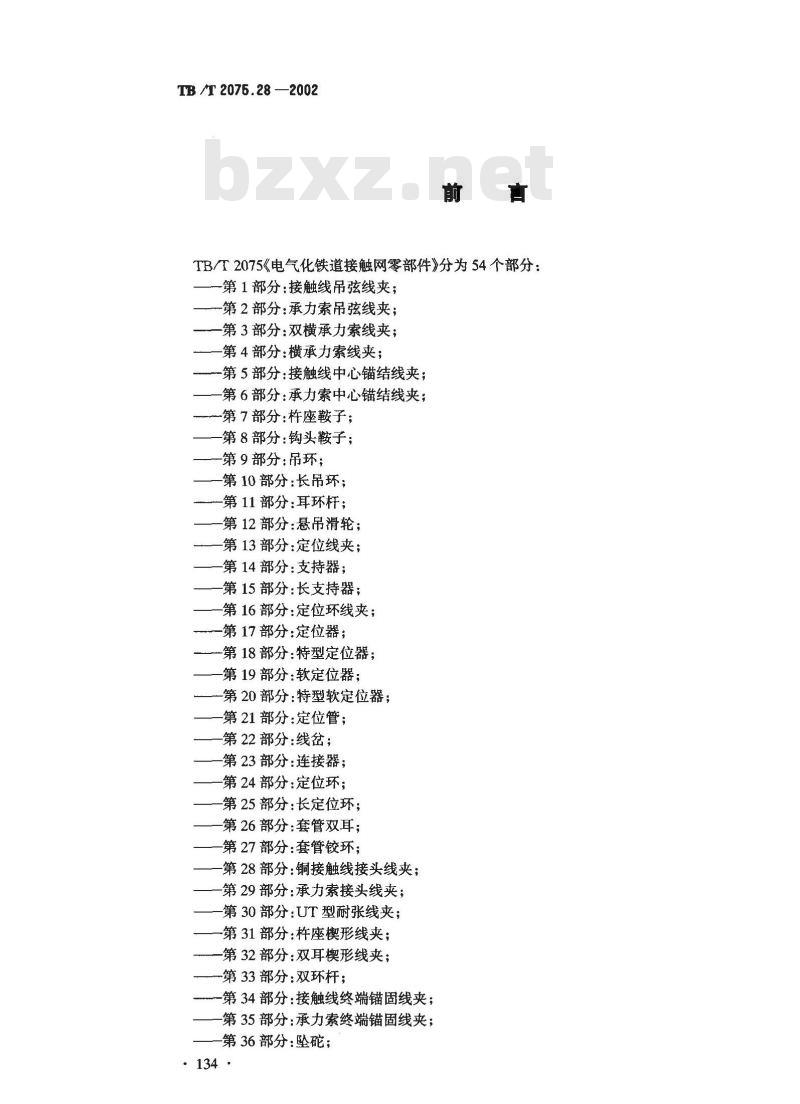

TB/T2075《电气化铁道接触网零部件》分为54个部分：第1部分：接触线吊弦线夹；
-第2部分：承力索吊弦线夹；
一第3部分：双横承力索线夹；
一第4部分：横承力索线夹；
-第5部分：接触线中心锚结线夹；第6部分：承力索中心锚结线夹；-第7部分：杆座鞍子；
第8部分：钩头鞍子；
第9部分：吊环；
第10部分：长吊环；
一第11部分：耳环杆；
-第12部分：悬吊滑轮；
第13部分：定位线夹；
第14部分：支持器；
第15部分：长支持器；
-第16部分：定位环线夹；
-第17部分：定位器；
第18部分：特型定位器；
-第19部分：软定位器；
第20部分：特型软定位器；
第21部分：定位管；
第22部分：线岔；
第23部分：连接器；
一第24部分：定位环；
一第25部分：长定位环；
第26部分：套管双耳；
-第27部分：套管铰环；
第28部分：铜接触线接头线夹：第29部分：承力索接头线夹；
一第30部分：UT型耐张线夹；
一第31部分：杵座楔形线夹；
第32部分：双耳楔形线夹；
一第33部分：双环杆；
-第34部分：接触线终端锚固线夹；第35部分：承力索终端锚固线夹；第36部分：坠碗；
第37部分：补偿滑轮组；
-第38部分：补偿棘轮；
第39部分：旋转腕臂底座；
一第40部分：特型旋转腕臂底座；-第41部分：调节板；
第42部分：压管；
一第43部分：杵环杆；
-第44部分：软横跨固定底座；
一第45部分：拉杆底座；
-第46部分：特型拉杆底座；
一第47部分：钢柱拉杆底座；
-第48部分：腕臂；
一第49部分：接触线电连接线夹（斜型）；-第50部分：接触线电连接线夹（垂直型）；—一第51部分：电连接线夹（方型）；-第52部分：电连接线夹（长方型）；一第53部分：接地线夹；
-第54部分：接地线连接线夹。

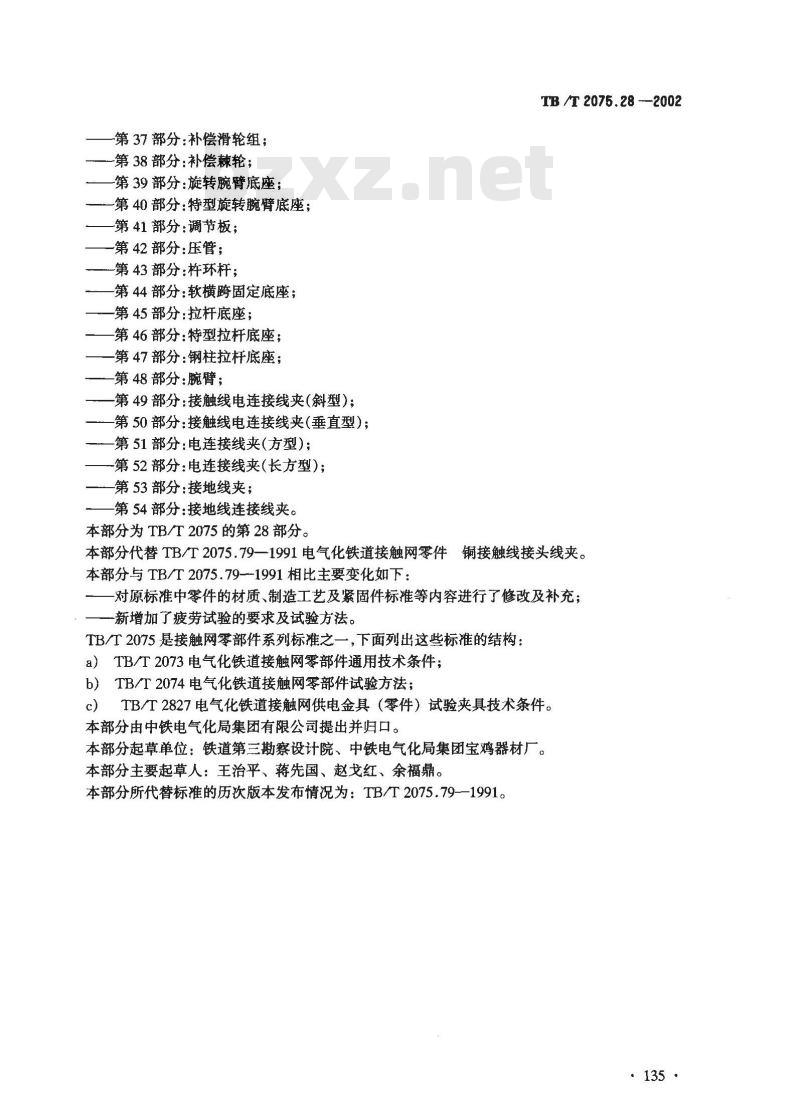

本部分为TB/T2075的第28部分。TB /T 2075.28 -2002
本部分代替TB/T2075.79一1991电气化铁道接触网零件铜接触线接头线夹。本部分与TB/T2075.79-1991相比主要变化如下：对原标准中零件的材质、制造工艺及紧固件标准等内容进行了修改及补充；一新增加了疲劳试验的要求及试验方法。TB/T2075是接触网零部件系列标准之一，下面列出这些标准的结构：a）TB/T2073电气化铁道接触网零部件通用技术条件；b）TB/T2074电气化铁道接触网零部件试验方法；c）TB/T2827电气化铁道接触网供电金具（零件）试验夹具技术条件。本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：铁道第三勘察设计院、中铁电气化局集团宝鸡器材厂。本部分主要起草人：王治平、蒋先国、赵戈红、余福鼎。本部分所代替标准的历次版本发布情况为：TB/T2075.79-—1991。·135·
TB /T 2075.28 2002

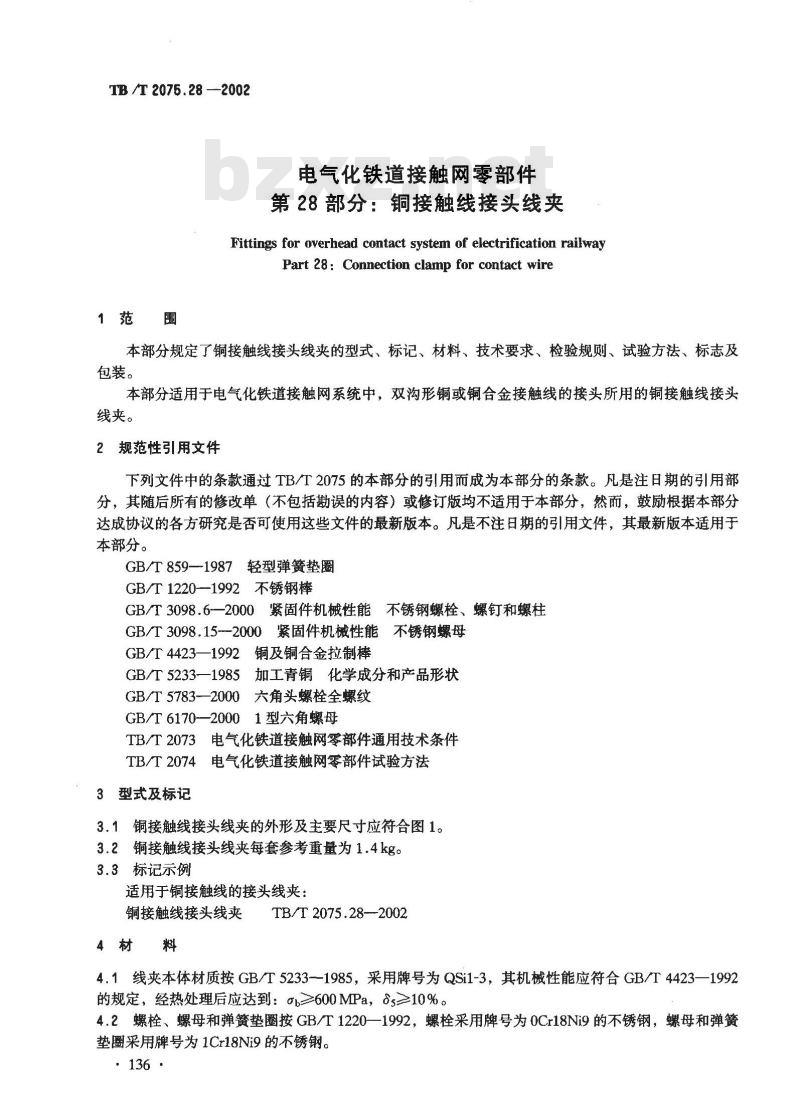

电气化铁道接触网零部件
第28部分：铜接触线接头线夹
Fittings for overhead contact system of electrification railwayPart 28 : Connection clamp for contact wire1范围
本部分规定了铜接触线接头线夹的型式、标记、材料、技术要求、检验规则、试验方法、标志及包装。
本部分适用于电气化铁道接触网系统中，双沟形铜或铜合金接触线的接头所用的铜接触线接头线夹。
2规范性引用文件
下列文件中的条款通过TBT2075的本部分的引用而成为本部分的条款。凡是注日期的引用部分，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T859—1987轻型弹簧垫圈
GB/T1220--1992不锈钢棒
GB/T3098.6一2000紧固件机械性能不锈钢螺栓、螺钉和螺柱GB/T3098.15-2000紧固件机械性能不锈钢螺母GB/T4423—1992铜及铜合金拉制棒GB/T5233—1985加工青铜化学成分和产品形状GB/T5783--2000六角头螺栓全螺纹GB/T6170—20001型六角螺母
TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法3
型式及标记
3.1铜接触线接头线夹的外形及主要尺寸应符合图1。3.2铜接触线接头线夹每套参考重量为1.4kg。3.3标记示例
适用于铜接触线的接头线夹：
铜接触线接头线夹
TB/T2075.28--2002
4材料
4.1线夹本体材质按GB/T5233--1985，采用牌号为QSi1-3，其机械性能应符合GB/T4423—1992的规定，经热处理后应达到：ab≥600MPa，s≥10%。4.2螺栓、螺母和弹簧垫圈按GB/T1220一1992，螺栓采用牌号为0Cr18Ni9的不锈钢，螺母和弹簧垫圈采用牌号为1Cr18Ni9的不锈钢。·136·
5技术要求

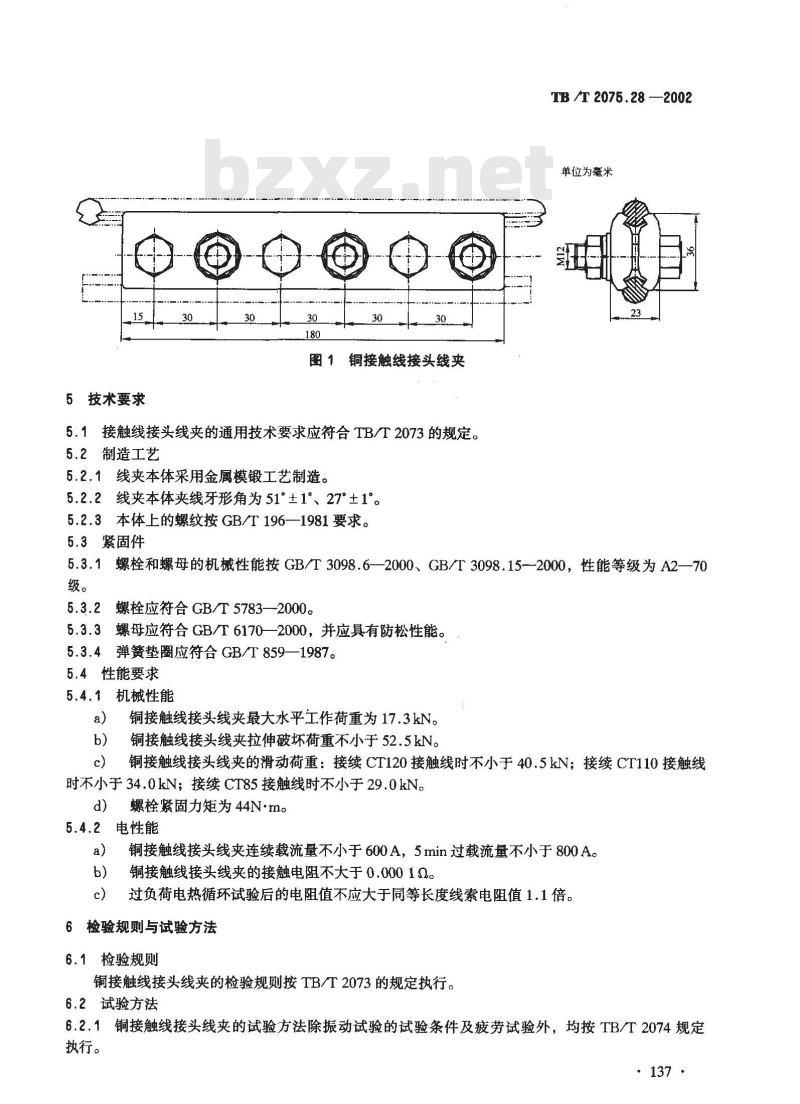

图1铜接触线接头线夹
5.1接触线接头线夹的通用技术要求应符合TB/T2073的规定。5.2制造工艺
5.2.1线夹本体采用金属模锻工艺制造。5.2.2线夹本体夹线牙形角为51°±1°、27°±15.2.3本体上的螺纹按GB/T196—1981要求。5.3紧固件
TB /T 2076.28 —2002
单位为毫米
5.3.1螺栓和螺母的机械性能按GB/T3098.6—2000、GB/T3098.15--2000，性能等级为A2—70级。
5.3.2螺栓应符合GB/T5783—2000。5.3.3螺母应符合GB/T6170—2000，并应具有防松性能。5.3.4弹簧垫圈应符合GB/T859—1987。5.4性能要求
5.4.1机械性能
铜接触线接头线夹最大水平工作荷重为17.3kN。铜接触线接头线夹拉伸破坏荷重不小于52.5kN。铜接触线接头线夹的滑动荷重：接续CT120接触线时不小于40.5kN；接续CT110接触线时不小于34.0kN；接续CT85接触线时不小于29.0kN。d)
螺栓紧固力矩为44N·m。
电性能
铜接触线接头线夹连续载流量不小于600A，5min过载流量不小于800A。铜接触线接头线夹的接触电阻不大于0.0001Q过负荷电热循环试验后的电阻值不应大于同等长度线索电阻值1.1倍。6检验规则与试验方法
6.1检验规则
铜接触线接头线夹的检验规则按TB/T2073的规定执行。6.2试验方法
6.2.1铜接触线接头线夹的试验方法除振动试验的试验条件及疲劳试验外，均按TB/T2074规定执行。
.137·
TB /T 2075.28—2002
6.2.2振动试验
铜接触线接头线夹的振动试验应按照TB/T2073-1998及TB/T2074中的有关规定，其试验条件为：
安装条件
试验荷载
振动波形
垂直振幅
振动频率
振动次数
疲劳试验
按使用工作状态安装，规定紧固力矩紧固；最大工作荷载17.3kN；
正弦波；
±35mm;
3 Hz~5 Hz;
2×10%。
铜接触线接头线夹的疲劳试验条件为：a)
安装条件
试验荷载及幅值
疲劳交变波形wwW.bzxz.Net
疲劳频率
疲劳次数
按使用工作状态安装，规定紧固力矩紧固；17.3kN±5.19kN;
正弦波；
1 Hz～3 Hz;
5×105。
经振动试验后铜接触线接头线夹的滑动荷重与规定的最小值相比下降不大于10%。6.3
铜接触线接头线夹经振动及疲劳试验后，其破坏荷重值与规定的最小值相比下降不大于5%。经振动及疲劳试验后，铜接触线接头线夹不应出现裂纹、变形等现象。在全部项目试验中，螺栓与螺母间不应出现“咬死”现象。6.6
标志与包装
7.1标志
在铜接触线接头线夹本体上明显易见而又不降低零件性能的地方，用永久性凸字的方法清晰地标出制造厂代号及产品型号。
7.2包装
铜接触线接头线夹的包装应符合TB/T2073的规定。·138·
