【铁路运输行业标准(TB)】 电气化铁道接触网零部件 第22部分:线岔

中华人民共和国铁道行业标准
TB/T 2075.1-2075.54--2002
电气化铁道接触网零部件
Fittings for overhead contact system in electrification railway2002-05-17发布
2002-08-01实施
中华人民共和国铁道部发布
TB /T 2076.22 —2002

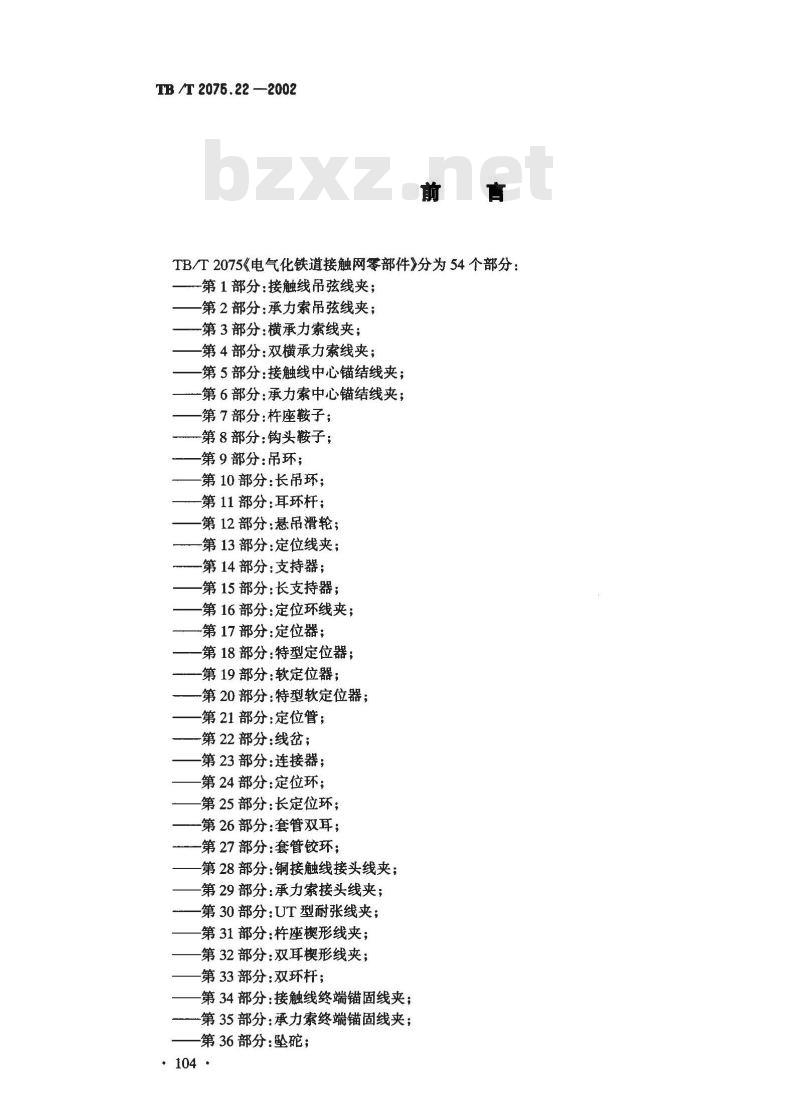

TB/T2075《电气化铁道接触网零部件》分为54个部分：第1部分：接触线吊弦线夹；
第2部分：承力索吊弦线夹；
第3部分：横承力索线夹；
第4部分：双横承力索线夹；
-第5部分：接触线中心锚结线夹；一第6部分：承力索中心锚结线夹；第7部分：杵座鞍子；
-第8部分：钩头鞍子；
第9部分：吊环；
第10部分：长吊环；
第11部分：耳环杆；
第12部分：悬吊滑轮；
-第13部分：定位线夹；此内容来自标准下载网
-第14部分：支持器；
第15部分：长支持器；
-第16部分：定位环线夹；
-第17部分：定位器；
第18部分：特型定位器；
第19部分：软定位器；
第20部分：特型软定位器；
第21部分：定位管；
-第22部分：线岔；
第23部分：连接器；
第24部分：定位环；
第25部分：长定位环；
第26部分：套管双耳；
第27部分：套管铰环；
第28部分：铜接触线接头线夹；第29部分：承力索接头线夹；
第30部分：UT型耐张线夹；
第31部分：杆座楔形线夹；
第32部分：双耳楔形线夹；
第33部分：双环杆；
第34部分：接触线终端锚固线夹；第35部分：承力索终端锚固线夹；第36部分：碗；
?104 ·
第37部分：补偿滑轮组；
第38部分：补偿棘轮；
第39部分：旋转腕臂底座；
一第40部分：特型旋转腕臂底座；第41部分：调节板；
第42部分：压管；
第43部分：杵环杆；
第44部分：软横跨固定底座；
第45部分：拉杆底座；
-第46部分：特型拉杆底座；
第47部分：钢柱拉杆底座；
第48部分：腕臂；
-第49部分：接触线电连接线夹（斜型）；一第50部分：接触线电连接线夹（垂直型）；第51部分：电连接线夹（方型）；-第52部分：电连接线夹（长方型）；-第53部分：接地线夹；

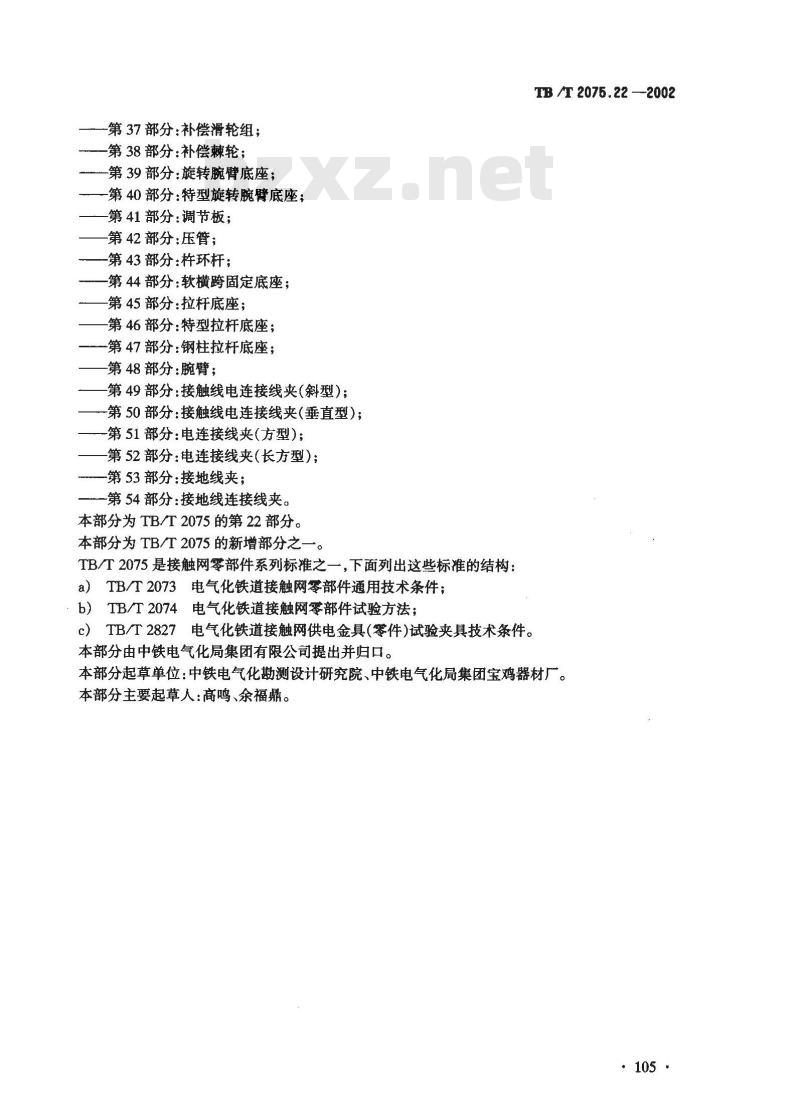

一第54部分：接地线连接线夹。本部分为TB/T2075的第22部分。本部分为TB/T2075的新增部分之一。TB/T2075是接触网零部件系列标准之一，下面列出这些标准的结构：a）TB/T2073电气化铁道接触网零部件通用技术条件；b）TB/T2074电气化铁道接触网零部件试验方法；c）TB/T2827电气化铁道接触网供电金具（零件)试验夹具技术条件。本部分由中铁电气化局集团有限公司提出并归口。TB /T 2075.22 --2002
本部分起草单位：中铁电气化勘测设计研究院、中铁电气化局集团宝鸡器材厂。本部分主要起草人：高鸣、余福鼎。· 105·
TB/T2075.22—2002
电气化铁道接触网零部件
第22部分：线岔
Fittings for overhead contact system of electrification railwayPart22 : Crossing clamp
1范围
本部分规定了线岔的型式、标记、材料、技术要求、检验规则、试验方法、标志与包装。本部分适用于电气化铁道接触网系统中截面为85mm2、110mm2铜接触线及85mm2、110mm2、120mm2、150mm2的铜合金接触线交叉处所用线岔。2规范性引用文件
下列文件中的条款通过TB/T2075的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 91—2000　开口销
GB/T 95—1985平垫圈 C级
GB/T700-1988碳素结构钢
GB/T 1220-—1992
2不锈钢棒
GB/T3190—1996变形铝及铝合金化学成分GB/T863—1986半圆头铆钉
TB/T2073电气化铁道接触网零部件通用技术条件TB/T2074电气化铁道接触网零部件试验方法TB/T2075.13—2002电气化铁道接触网零件定位线夹3型式及标记

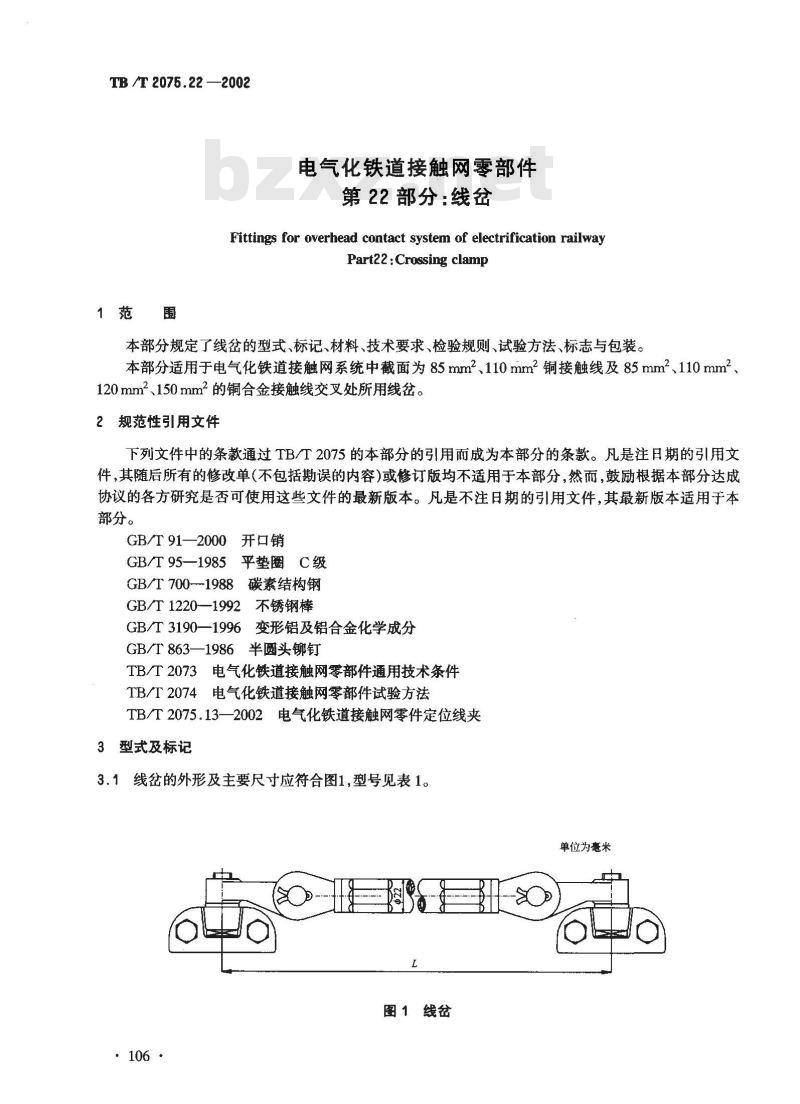

3.1线岔的外形及主要尺寸应符合图1，型号见表1。单位为毫米
图1线岔
· 106·

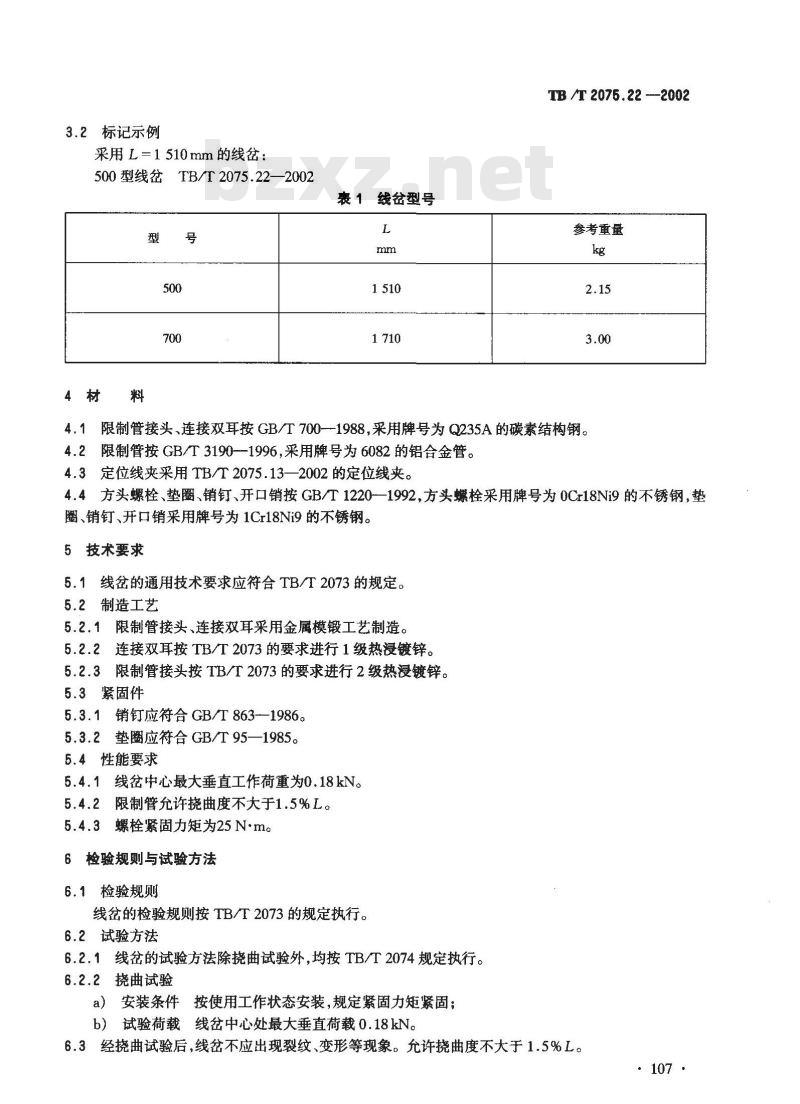

3.2标记示例
采用L=1510mm的线岔：
500型线岔
TB/T 2075.22—2002
表1线岔型号
TB /T 2075.22 ---2002
参考重量
限制管接头、连接双耳按GB/T700--1988,采用牌号为Q235A的碳素结构钢。4.1
4.2限制管按GB/T3190--1996，采用牌号为6082的铝合金管。4.3定位线夹采用TB/T2075.13—2002的定位线夹。4.4方头螺栓、垫圈、销钉、开口销按GB/T12201992.方头螺栓采用牌号为0Cr18Ni9的不锈钢，垫圈、销钉、开口销采用牌号为 1Cr18Ni9 的不锈钢。5技术要求
5.1线岔的通用技术要求应符合TB/T2073的规定。5.2制造工艺
5.2.1限制管接头、连接双耳采用金属模锻工艺制造。5.2.2连接双耳按TB/T2073的要求进行1级热浸镀锌。5.2.3限制管接头按TB/T2073的要求进行2级热浸镀锌。5.3紧固件
5.3.1销钉应符合GB/T863-1986。5.3.2垫圈应符合GB/T95—1985。5.4性能要求
5.4.1线岔中心最大垂直工作荷重为0.18kN。5.4.2限制管允许挠曲度不大于1.5%L。5.4.3螺栓紧固力矩为25Nm。
6检验规则与试验方法
6.1检验规则
线岔的检验规则按TB/T2073的规定执行。6.2试验方法
6.2.1线岔的试验方法除挠曲试验外,均按TB/T2074规定执行。6.2.2挠曲试验
a）安装条件按使用工作状态安装，规定紧固力矩紧固；b）试验荷载线岔中心处最大垂直荷载0.18kN。6.3经挠曲试验后，线岔不应出现裂纹、变形等现象。允许挠曲度不大于1.5%L。·107·
TB /T 2075.22 --2002
7标志与包装
7.1标志
在线岔一端上明显易见面又不降低零件性能的地方，清晰地标制造厂代号及产品型号的永久性标志。
7.2包装
定位线夹的包装应符合TB/T2073的规定。*108
