本标准规定了13号车钩用车钩托梁的型式与尺寸、技术要求及标记等。本标准适用于装用13号车钩用冲击座的铁道货车 TB/T 1486-1999 13号车钩用车钩托梁 TB/T1486-1999

标准内容

部分标准内容：

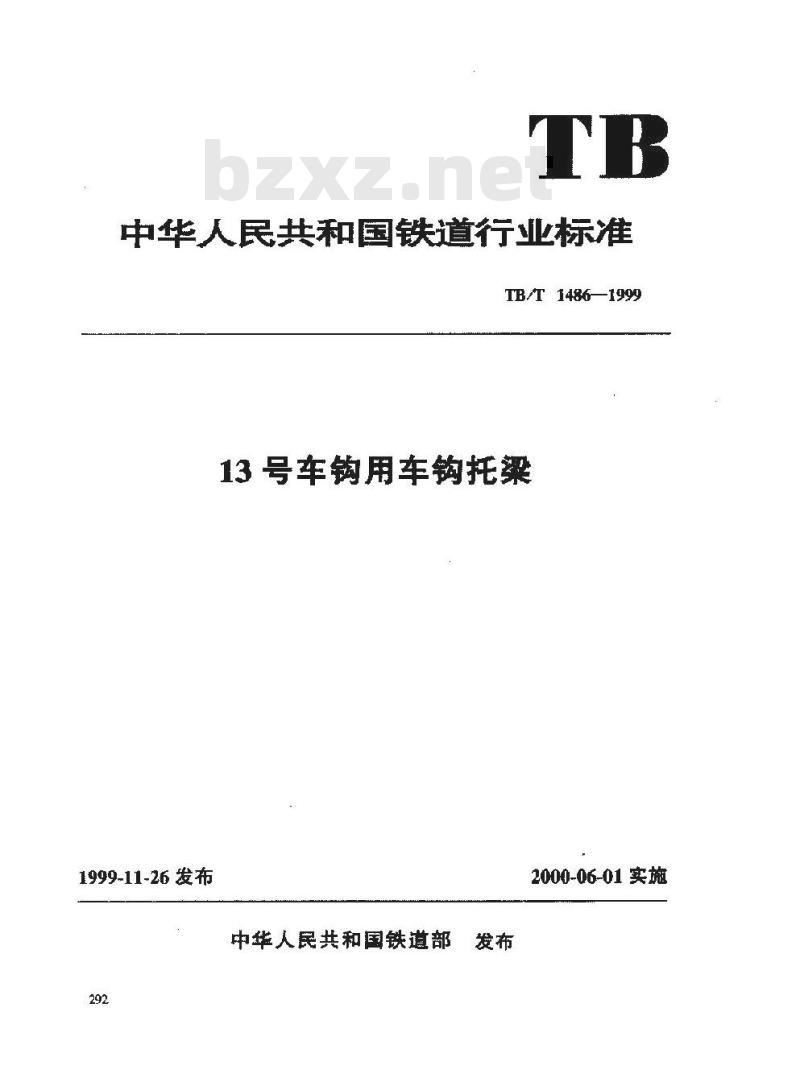

中华人民共和国铁道行业标准
TB/T 1486—1999
13号车钩用车钩托粱
1999-11-26 发布
中华人民共和国铁道部
2000-06-01 实施

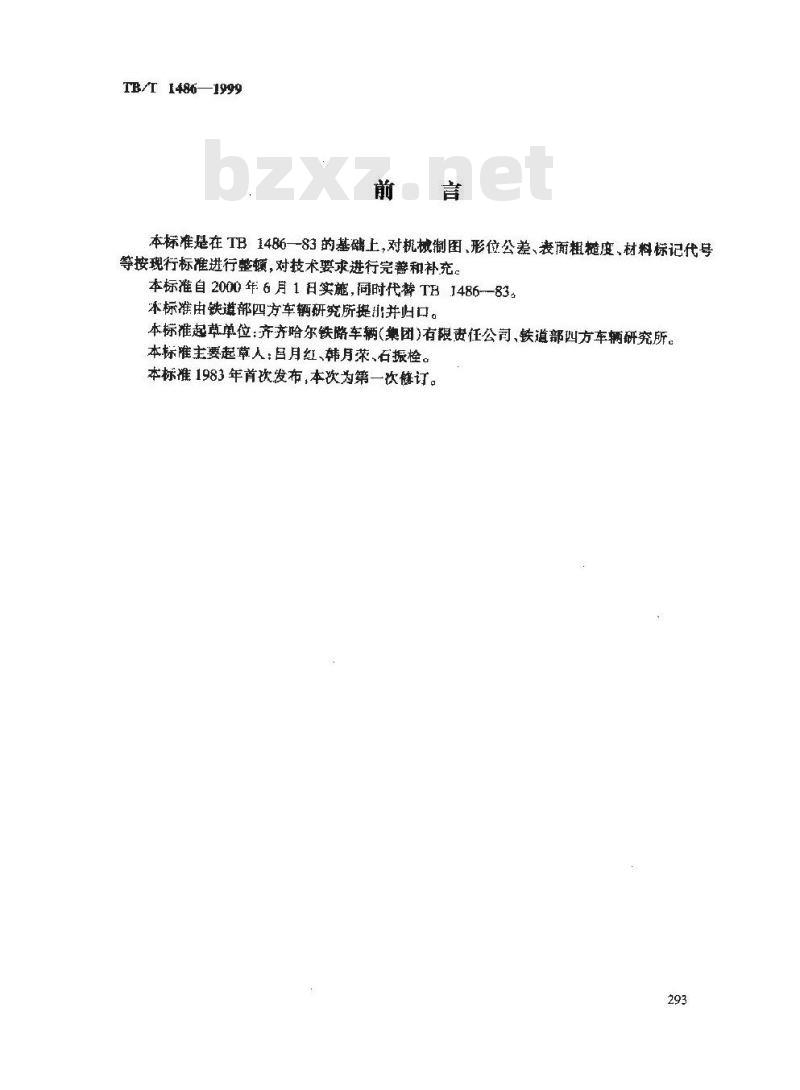

TB/T1486—1999
本标准是在TB1486—83的基础上，对机械制图、形位公差、表而粗糙度、材料标记代号等按现行标准进行整顿，对技术要求进行完警和补充。本标自2000年6月1日实施，冏时代替TBJ486--83本标准由铁避部四方车辆研究所提出并归口。本标准起草单位：齐齐哈尔铁路车辆（集团）有限贵任公司，铁道部四方车辆研究所。本标主要起草人：吕月红、韩月莱、石振栓。本标准1983年首次发布，本次为第一饮修订。293
1范围

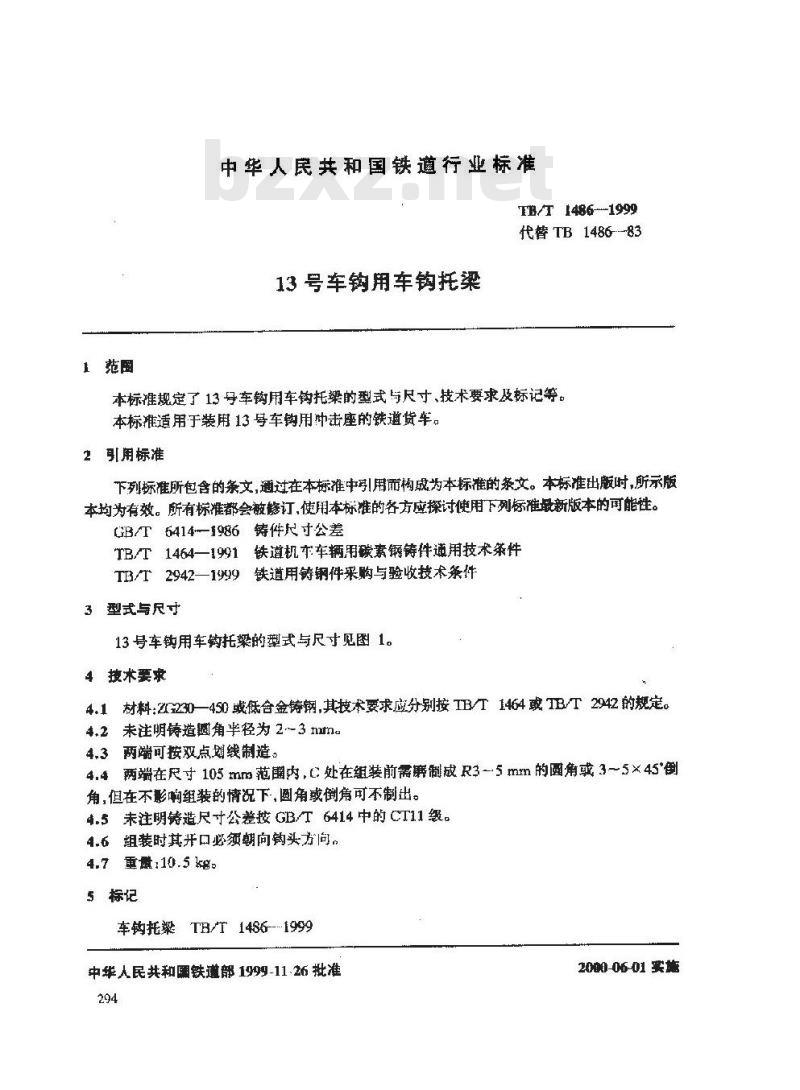

中华人民共和国铁道行业标准
TB/T 1486-1999
代替TB 1486---83
13号车钩用车钩托梁
本标准规定了13号车钩用车钩托染的型式与尺寸、技术要求及标记等。本标准适用于装用13号车钩用中击座的铁邀货车，2引用标准
下列标准所包食的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6414-1986铸件尺寸公差
TB/T 1464—1991铁道机车车辆用素钢铸件通用技术策件TE/T2942一1999铁道用铸钢件采购与验收技术条件3型式与尺寸

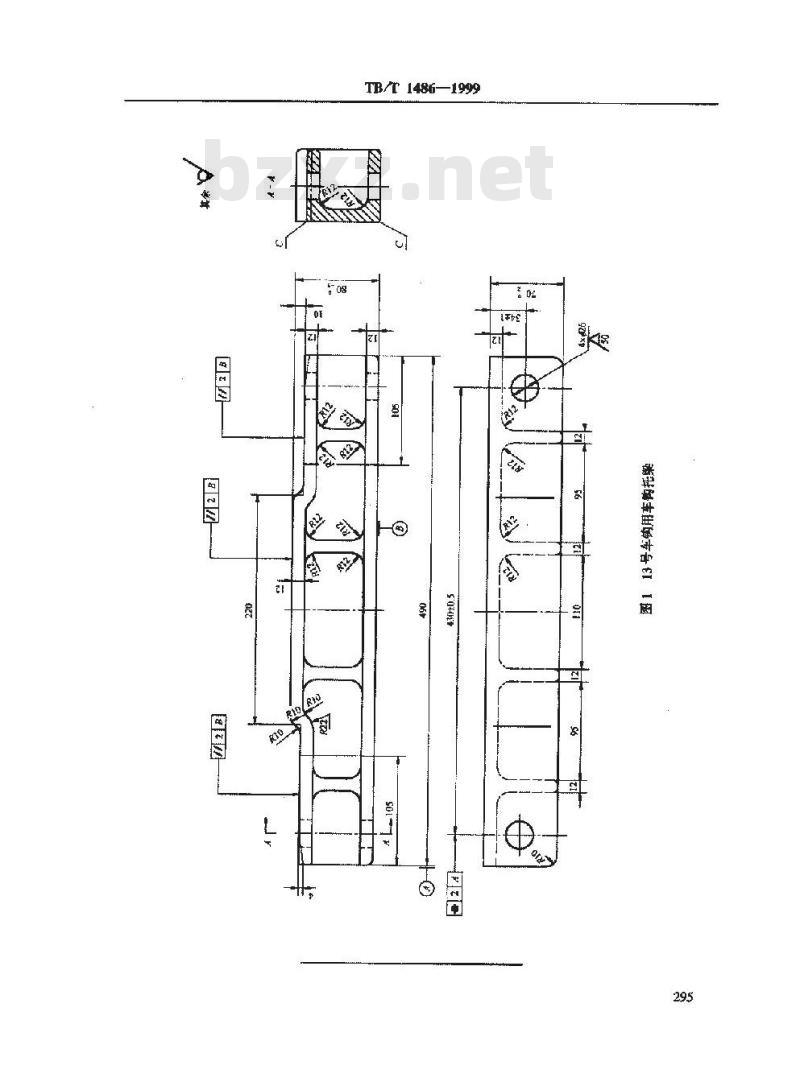

13号车钩用车钩托梁的型式与尺寸见图1。4接术要求
4.1材料:ZG230—450或低合金铸钢,其技术要求应分别按 TB/T 1464或 TB/T 2942的规定。4.2未注明铸造圆角半径为23nma4.3两端可按双点划线制造。
4.4两端在尺寸105mm范阐内，C处在组装前需廉制成R3~5mm的圆角或3~5×45例角，但在不影响组装的情况下，圆角或倒角可不制出。4.5未注明铸造尺寸公差按GB/T6414中的CT11级。4.6组装时其开口必须朝向钩头方间，4.7重量:10.5 kg。
5标记
T/T 1486--1999bZxz.net
车钩托粱
中华人民共和圃铁遵部1999-11.26批准294
2000-06-01 实施
TB/T 1486—1999
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
