【公共安全行业标准(GA)】 水罐消防车通用技术条件

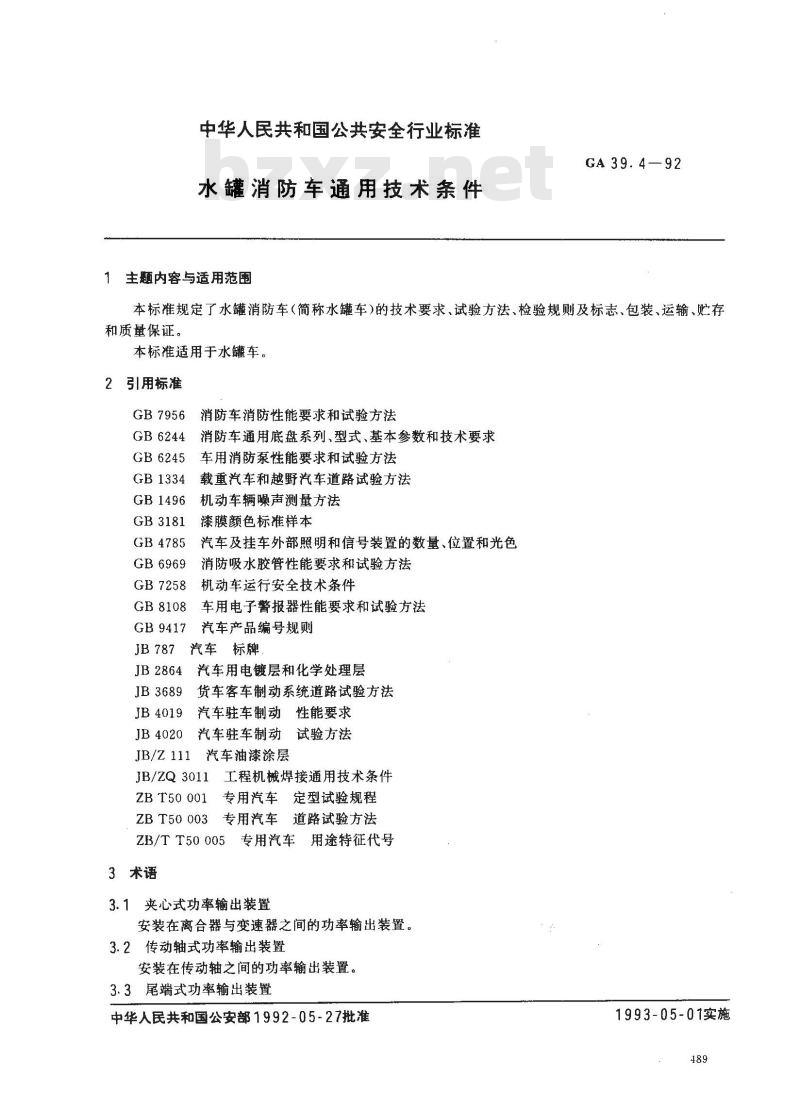

中华人民共和国公共安全行业标准水罐消防车通用技术条件
1主题内容与适用范围
GA 39.4—92
本标准规定了水罐消防车（简称水罐车）的技术要求、试验方法、检验规则及标志、包装、运输、贮存和质量保证。
本标准适用于水罐车。
2引用标准
GB7956
GB 6244
GB6245
GB1334
GB1496
GB3181
GB4785
GB6969
GB7258
GB 8108
GB9417
JB 787
消防车消防性能要求和试验方法消防车通用底盘系列、型式、基本参数和技术要求车用消防泵性能要求和试验方法载重汽车和越野汽车道路试验方法机动车辆噪声测量方法
漆膜颜色标准样本
汽车及挂车外部照明和信号装置的数量、位置和光色消防吸水胶管性能要求和试验方法机动车运行安全技术条件
车用电子警报器性能要求和试验方法汽车产品编号规则
汽车标牌
JB2864
JB3689
汽车用电镀层和化学处理层
货车客车制动系统道路试验方法汽车驻车制动性能要求
JB4019
JB4020
汽车驻车制动试验方法
JB/Z 111
汽车油漆涂层
JB/ZQ 3011
ZB T50 001
ZB T50 003
工程机械焊接通用技术条件
专用汽车定型试验规程
专用汽车道路试验方法
ZB/TT50005专用汽车用途特征代号3术语
3.1夹心式功率输出装置
安装在离合器与变速器之间的功率输出装置。3.2传动轴式功率输出装置
安装在传动轴之间的功率输出装置。3.3尾端式功率输出装置免费标准下载网bzxz
中华人民共和国公安部1992-05-27批准1993-05-01实施

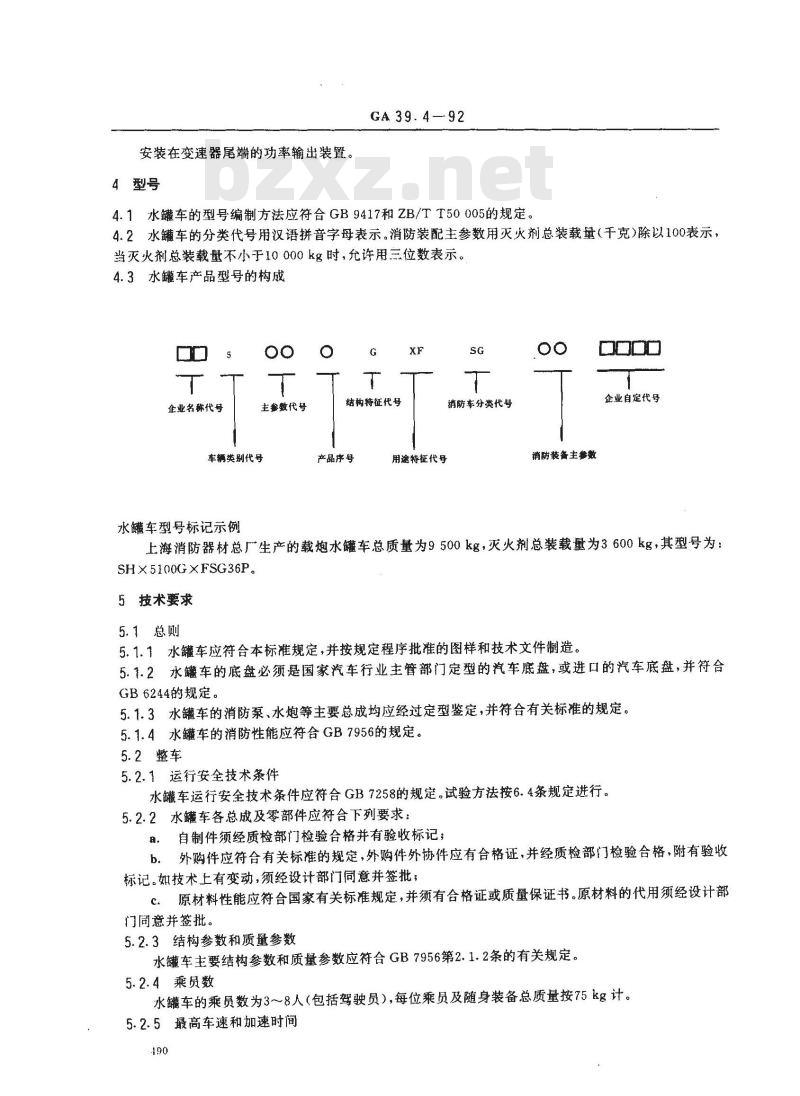

安装在变速器尾端的功率输出装置。4型号
GA 39.4—92
4.1水罐车的型号编制方法应符合GB9417和ZB/TT50005的规定。4.2水罐车的分类代号用汉语拼音字母表示。消防装配主参数用灭火剂总装载量（千克）除以100表示，当灭火剂总装载量不小于10000kg时，允许用三位数表示。4.3水罐车产品型号的构成
企业名称代号
主参数代号
车辆类别代号
结构特征代号
产品序号
消防车分类代号
用途特征代号
企业自定代号
消防装备主参数
水罐车型号标记示例
上海消防器材总厂生产的载炮水罐车总质量为9500kg，灭火剂总装载量为3600kg，其型号为：SH × 5100G×FSG36P。
5技术要求
5.1总则
5.1.1水罐车应符合本标准规定，并按规定程序批准的图样和技术文件制造。5.1.2水罐车的底盘必须是国家汽车行业主管部门定型的汽车底盘，或进口的汽车底盘，并符合GB6244的规定。
5.1.3水罐车的消防泵、水炮等主要总成均应经过定型鉴定，并符合有关标准的规定。5.1.4水罐车的消防性能应符合GB7956的规定。5.2整车
5.2.1运行安全技术条件
水罐车运行安全技术条件应符合GB7258的规定。试验方法按6.4条规定进行。5.2.2水罐车各总成及零部件应符合下列要求：a。自制件须经质检部门检验合格并有验收标记；b。外购件应符合有关标准的规定，外购件外协件应有合格证，并经质检部门检验合格，附有验收标记。如技术上有变动，须经设计部门同意并签批；原材料性能应符合国家有关标准规定，并须有合格证或质量保证书。原材料的代用须经设计部c.
门同意并签批。
5.2.3结构参数和质量参数
水罐车主要结构参数和质量参数应符合GB7956第2.1.2条的有关规定。5.2.4乘员数
水罐车的乘员数为3～8人（包括驾驶员），每位乘员及随身装备总质量按75kg计。5.2.5最高车速和加速时间
GA 39.4—92

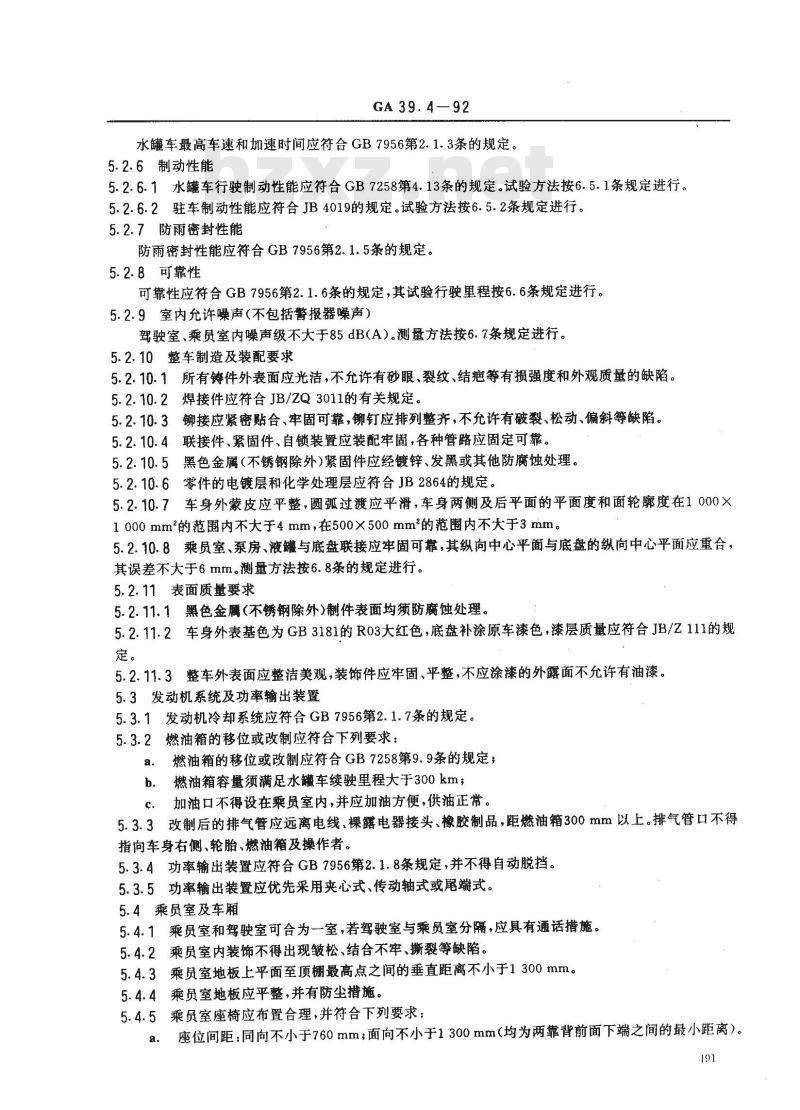

水罐车最高车速和加速时间应符合GB7956第2.1.3条的规定。5.2.6制动性能
5.2.6.1水罐车行驶制动性能应符合GB7258第4.13条的规定。试验方法按6.5.1条规定进行。5.2.6.2驻车制动性能应符合JB4019的规定。试验方法按6.5.2条规定进行。5.2.7防雨密封性能
防雨密封性能应符合GB7956第2.1.5条的规定。5.2.8可靠性
可靠性应符合GB7956第2.1.6条的规定，其试验行驶里程按6.6条规定进行。5.2.9室内允许噪声（不包括警报器噪声）驾驶室、乘员室内噪声级不大于85dB（A）。测量方法按6.7条规定进行。5.2.10整车制造及装配要求
5.2.10.1所有铸件外表面应光洁，不允许有砂眼、裂纹、结疤等有损强度和外观质量的缺陷。5.2.10.2焊接件应符合JB/ZQ3011的有关规定。5.2.10.3铆接应紧密贴合、牢固可靠，铆钉应排列整齐，不允许有破裂、松动、偏斜等缺陷。5.2.10.4联接件、紧固件、自锁装置应装配牢固，各种管路应固定可靠。5.2.10.5黑色金属（不锈钢除外)紧固件应经镀锌、发黑或其他防腐蚀处理。5.2.10.6零件的电镀层和化学处理层应符合JB2864的规定。5.2.10.7车身外蒙皮应平整，圆弧过渡应平滑，车身两侧及后平面的平面度和面轮廊度在1000×1000mm的范围内不大于4mm，在500×500mm的范围内不大于3mm。5.2.10.8乘员室、泵房、液罐与底盘联接应牢固可靠，其纵向中心平面与底盘的纵向中心平面应重合，其误差不大于6mm。测量方法按6.8条的规定进行。5.2.11表面质量要求
5.2.11.1黑色金鹏（不锈钢除外)制件表面均须防腐蚀处理。5.2.11.2车身外表基色为GB3181的R03大红色，底盘补涂原车漆色，漆层质量应符合JB/Z111的规定。
5.2.11.3整车外表面应整洁美观，装饰件应牢固、平整，不应涂漆的外露面不允许有油漆。5.3发动机系统及功率输出装置
5.3.1发动机冷却系统应符合GB7956第2.1.7条的规定。5.3.2燃油箱的移位或改制应符合下列要求：a.
燃油箱的移位或改制应符合GB7258第9.9条的规定；b.燃油箱容量须满足水髓车续驶里程大于300km；c．加油口不得设在乘员室内，并应加油方便，供油正常。5.3.3改制后的排气管应远离电线、裸露电器接头、橡胶制品，距燃油箱300mm以上。排气管口不得指向车身右侧、轮胎、燃油箱及操作者。5.3.4功率输出装置应符合GB7956第2.1.8条规定，并不得自动脱挡。5.3.5功率输出装置应优先采用夹心式、传动轴式或尾端式。5.4乘员室及车厢
5.4.1乘员室和驾驶室可合为-一室，若驾驶室与乘员室分隔，应具有通话措施。5.4.2乘员室内装饰不得出现皱松、结合不牢、撕裂等缺陷。5.4.3乘员室地板上平面至顶棚最高点之间的垂直距离不小于1300mm。5.4.4乘员室地板应平整，并有防尘措施。5.4.5乘员室座椅应布置合理，并符合下列要求：a。座位间距：同向不小于760mm；面向不小于1300mm（均为两靠背前面下端之间的最小距离）。191

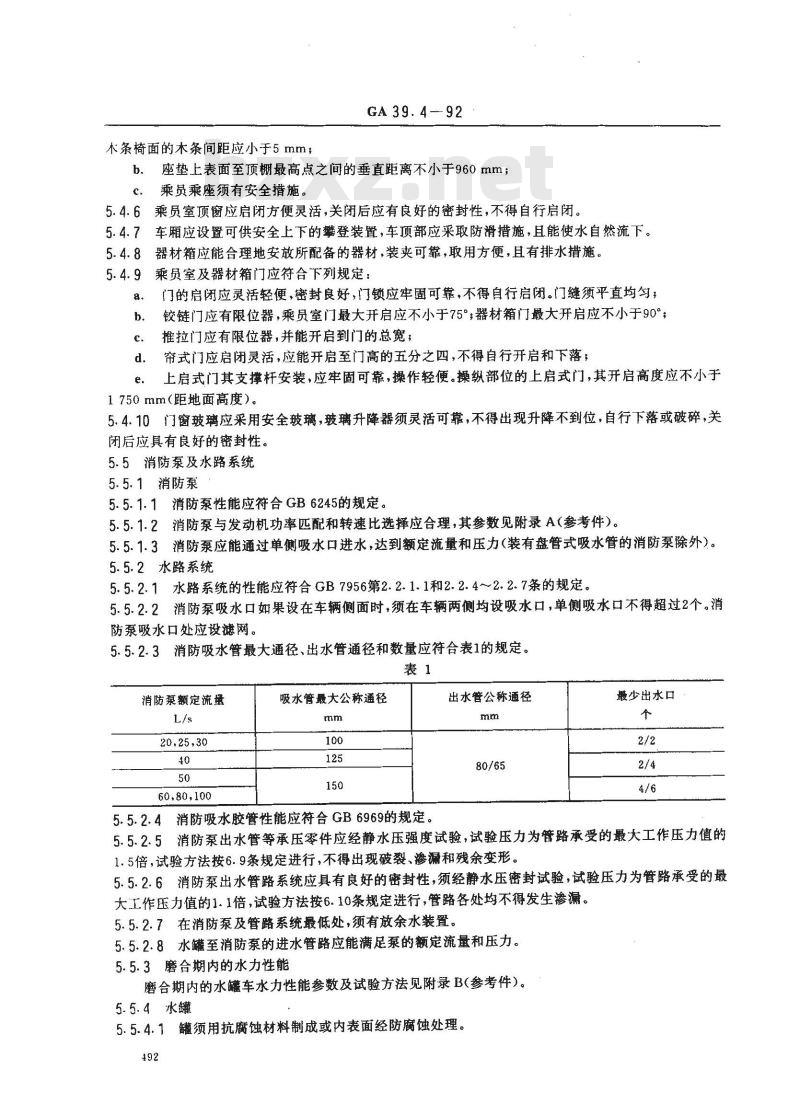

木条椅面的木条间距应小于5mm；GA39.4--92
座垫上表面至顶棚最高点之间的垂直距离不小于960mm；b.
乘员乘座须有安全措施。
5.4.6乘员室顶窗应启闭方便灵活，关闭后应有良好的密封性，不得自行启闭。5.4.7车厢应设置可供安全上下的攀登装置，车顶部应采取防滑措施，且能使水自然流下。5.4.8器材箱应能合理地安放所配备的器材，装夹可靠，取用方便，且有排水措施。乘员室及器材箱门应符合下列规定：5.4.9
门的启闭应灵活轻便，密封良好，门锁应牢固可靠，不得自行启闭。门缝须平直均勾；铰链门应有限位器，乘员室门最大开启应不小于75°；器材箱门最大开启应不小于90°；推拉门应有限位器，并能开启到门的总宽；帘式门应启闭灵活，应能开启至门高的五分之四，不得自行开启和下落；上启式门其支撑杆安装，应牢固可靠，操作轻便。操纵部位的上启式门，其开启高度应不小于1750mm（距地面高度）。
5.4.10门窗玻璃应采用安全玻璃，玻璃升降器须灵活可靠，不得出现升降不到位，自行下落或破碎，关闭后应具有良好的密封性。
5.5消防泵及水路系统
5.5.1消防泵
5.5.1.1消防泵性能应符合GB6245的规定。5.5.1.2消防泵与发动机功率匹配和转速比选择应合理，其参数见附录A（参考件）。5.5.1.3消防泵应能通过单侧吸水口进水，达到额定流量和压力(装有盘管式吸水管的消防泵除外)。5.5.2水路系统
5.5.2.1水路系统的性能应符合GB7956第2.2.1.1和2.2.4～2.2.7条的规定。5.5.2.2消防泵吸水口如果设在车辆侧面时，须在车辆两侧均设吸水口，单侧吸水口不得超过2个。消防泵吸水口处应设滤网。
5.5.2.3消防吸水管最大通径、出水管通径和数量应符合表1的规定。表1
消防泵额定流量
60.80,100
吸水管最大公称通径
出水管公称通径
最少出水口
5.5.2.4消防吸水胶管性能应符合GB6969的规定。5.5.2.5消防泵出水管等承压零件应经静水压强度试验，试验压力为管路承受的最大工作压力值的1.5倍，试验方法按6.9条规定进行，不得出现破裂、渗漏和残余变形。5.5.2.6消防泵出水管路系统应具有良好的密封性，须经静水压密封试验，试验压力为管路承受的最大工作压力值的1.1倍，试验方法按6.10条规定进行，管路各处均不得发生渗漏。5.5.2.7在消防泵及管路系统最低处，须有放余水装置。5.5.2.8水罐至消防泵的进水管路应能满足泵的额定流量和压力。5.5.3磨合期内的水力性能
磨合期内的水车水力性能参数及试验方法见附录B(参考件）。5.5.4水罐
5.5.4.1罐须用抗腐蚀材料制成或内表面经防腐蚀处理。492
GA 39.4—92

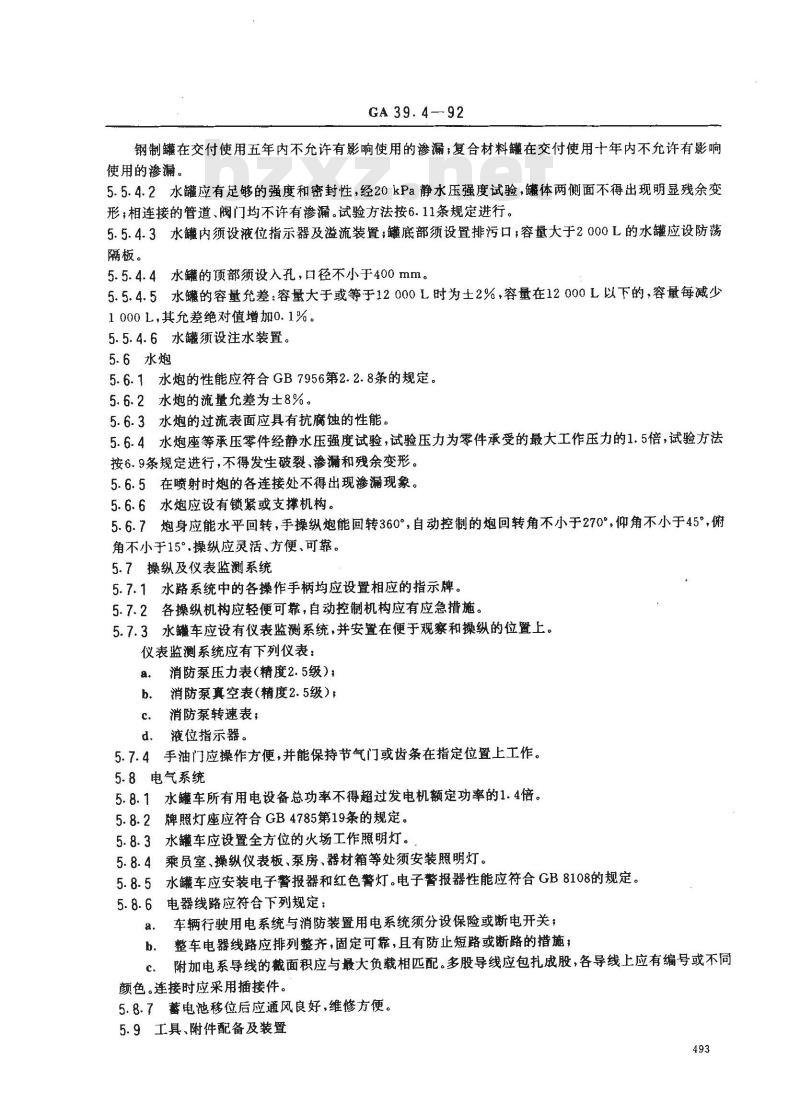

钢制罐在交付使用五年内不允许有影响使用的渗漏；复合材料罐在交付使用十年内不允许有影响使用的渗漏。
5.5.4.2水罐应有足够的强度和密封性，经20kPa静水压强度试验，罐体两侧面不得出现明显残余变形；相连接的管道、阀门均不许有渗漏。试验方法按6.11条规定进行。5.5.4.3水罐内须设液位指示器及溢流装置；罐底部须设置排污口；容量大于2000L的水罐应设防荡隔板。
5.5.4.4水罐的顶部须设入孔，口径不小于400mm。5.5.4.5水罐的容量允差：容量大于或等于12000L时为士2%，容量在12000L以下的，容量每减少1000L，其允差绝对值增加0.1%。5.5.4.6水罐须设注水装置。
5.6水炮
5.6.1水炮的性能应符合GB7956第2.2.8条的规定。5.6.2水炮的流量允差为士8%。
5.6.3水炮的过流表面应具有抗腐蚀的性能。5.6.4水炮座等承压零件经静水压强度试验，试验压力为零件承受的最大工作压力的1.5倍，试验方法按6.9条规定进行，不得发生破裂、渗漏和残余变形。5.6.5在喷射时炮的各连接处不得出现渗漏现象。5.6.6水炮应设有锁紧或支撑机构。5.6.7炮身应能水平回转，手操纵炮能回转360°，自动控制的炮回转角不小于270°，仰角不小于45°，俯角不小于15°.操纵应灵活、方便、可靠。5.7操纵及仪表监测系统
5.7.1水路系统中的各操作手柄均应设置相应的指示牌。5.7.2各操纵机构应轻便可靠，自动控制机构应有应急措施。5.7.3水罐车应设有仪表监测系统，并安置在便于观察和操纵的位置上。仪表监测系统应有下列仪表：
消防泵压力表(精度2.5级）;
消防泵真空表(精度2.5级）；
消防泵转速表；
液位指示器。
5.7.4手油门应操作方便，并能保持节气门或齿条在指定位置上工作。5.8电气系统
5.8.1水罐车所有用电设备总功率不得超过发电机额定功率的1.4倍。牌照灯座应符合GB4785第19条的规定。5. 8.2
5.8.3水罐车应设置全方位的火场工作照明灯。5.8.4乘员室、操纵仪表板、泵房、器材箱等处须安装照明灯。水罐车应安装电子警报器和红色警灯。电子警报器性能应符合GB8108的规定。5.8.5
5.8.6电器线路应符合下列规定：车辆行驶用电系统与消防装置用电系统须分设保险或断电开关；a.
b、整车电器线路应排列整齐，固定可靠，且有防止短路或断路的措施；附加电系导线的截面积应与最大负载相匹配。多股导线应包扎成股，各导线上应有编号或不同c.
颜色。连接时应采用插接件。
5.8.7蓄电池移位后应通风良好，维修方便。5.9工具、附件配备及装置
GA 39. 4 --92
5.9.1在易见、取用方便的位置应配置灭火器。配备的工具、附件应符合有关标准的规定。5.9.2
5.9.3配备的工具、附件应装夹牢固，取用方便。5.9.4配备的工具、附件应符合表2的规定。表2
灭火装备
破拆救
生工具
消防员
试验方法
消防吸水管
滤水器
消防水带5，580
分水器
集水器
异径接口
同型接口
水带包布
护带桥
水带挂钩
地上消火栓扳手
地下消火栓扳手
消防吸水管扳手
泡沫液桶
空气泡沫枪
消防水枪（开关及多功能水枪）单杠梯
消防腰斧
丁字镐
隔热服
空气呼吸器
试验前的准备工作
应符合ZBT50003第2章的规定。
重型车选配
带固定炮消防车选配
带固定炮消防车选配
带固定炮消防车选配
6.2整车外观、制造和装配质量检查检查整车外观、制造和装配质量，其结果应符合5.2.10、5.2.11、5.3、5.4、5.7、5.8、5.9条的规定。6.3整车及消防性能试验
整牟、消防泵及水路系统的性能试验方法按GB7956第3章的规定进行，其中3.4条，3.7条除外，其194
GA 39. 4 -- 92
结果应符合5.2.3，5.2.5，5.2.7，5.3.1，5.3.4，5.5.2.1条的规定。6.4运行安全试验
按GB7258规定进行，其结果应符合5.2.1条的规定。6.5制动性能试验
6.5.1行驶制动性能试验按JB3689规定进行，其结果应符合5.2.6.1条的规定。6.5.2驻车制动性能试验按JB4020规定进行，其结果应符合5.2.6.2条的规定。6.6可靠性试验
按GB7956第3.6条规定进行，行驶里程、道路类型及里程分配按表3规定，结果应符合5.2.8条的规定。
检验分类
定型检验
定期检验
出厂检验
行驶里程
30～50
凸凹不平路
道路类型及里程分配
山区公路
30~~50
6.7室内噪声测试
室内噪声测试方法按GB1496规定进行，其结果应符合5.2.9条的规定。良好公路
6.8乘员室、泵房、水罐对底盘纵向中心平面的测量按GB1334第3章第15条的规定进行，其结果应符合5.2.10.8条的规定。
6.9承压零件的水压强度试验
将被试零件固定在试验台上，注满清水，不得有残留空气，并缓慢升压至规定的试验压力，保持3min，结果应符合5.5.2.5，5.6.4条的规定。6.10消防泵出水管路系统密封性能试验将消防泵出口处止回阀以后的出水管路充满水，不得有残留空气，关闭各出水阀，用试压泵向管路内缓慢加压；待压力升到规定值后，保持3min，结果应符合5.5.2.6条的规定。6.11水渗漏检查
关闭水各出入口，将水注满水，在注水口（或其他出入口)用试压泵向内加压，待罐压力升至规定值后，保持3min，观察各部位，结果应符合5.5.4.2条的规定。7检验规则
7.1检验类别
7.1.1定型检验
7.1.1.1凡属下列请况之一应进行定型检验，鉴定定型后方可投入批量生产。定型检验的样车为1～2辆。
a。新产品试制完成后，
b、老产品转厂生产。
7.1.1.2定型检验的实施条件按ZBT50001第2.2和2.3条的规定。7.1.1.3定型程序按ZBT50001第3章的规定。7.1.2定期检验
7.1.2.1凡属下列情况之一应进行定期检验，定期检验的样车为1～2辆。a.
停产两年的产品再次生产；
正常生产的产品历经二年。
GA 39. 4--92
7.1.2.2在产品检验中，只要有一项指标不合格，就应在间批产品中抽取加倍的数量对该项目重新进行检验，如仍不合格，应停止检验，判定该项目不合格。7.1.3出厂检验
水罐车均应按规定的项目进行出厂检验，须经质检部门检验合格并签发产品合格证后方能出厂。7.1.4产品性能改变启的检验
产品正式投产后，因设计、工艺或材料的改变而影响性能时，应根据实际情况由主管部门决定检验类别。
7.2检验项目
水罐车的定型检验、定期检验和出厂检验项目及内容按表4的规定。表4
检验项目
检验内容
整车外观、制造及装5.2.10，5.2.115.3，5.4，配质检查
5.5.2.5.5.4.5.7,5.8,5.9
在整备质量及轴质量，
b.满载质量及轴裁质量
C. 质心位置：
主要结构参数稚质d.灭火剂装载量参数
蒸本性能试验
可靠性试验
消防性能试验
注：“人”为须捡验项目。
e.外形尺寸t
f.行驶角；
g，殿小转弯半径：
h.駿小离地间
.高车速理
b.加速性能：
c.制动性能，
d.大坡度
f.废气排放，
&.防耐密封性能
a.3000km行驶试验：
b.300km行驶试验；
c.30-50km行驶试验
a.消防泵性能：
b.出水管密封性：
c、引水装叠的翼空度及密封
线学水时间及可掌性，
e.连续工作时间：
f.超负荷运转#
g.密合期水力性能试验；
h.水炮性能试验
楚型检验
定期检验
出厂检验
8标志、包装、运输、贮存
8.1标志
8.1.1产品标牌
GA39.4—92
8.1.1.1产品标牌的形状和尺寸应符合JB787的规定。产品标牌应固定在驾驶室内左车门下方。8.1.1.2
3产品标牌须有下列内容：
产品名称和型号；
消防泵流量；
水罐容量；
出厂编号；
出厂日期；
制造厂名称。
8.2包装
产品出厂应配齐下列技术文件，并妥包装：产品合格证（含底盘)，
产品使用说明书（含底盘），
随车工具、附件清单，
质量保修卡。
8.2.2所有车门、器材箱门均应关闭锁紧或铅封。8.2.3外露镀铬件应涂防锈油，车外照明灯、警灯应用塑料薄膜包扎。8.2.4发动机、消防泵不得有余水，燃油箱不得有余油，蓄电池应断开正负极接头。8.3运输
8.3.1采用行驶运输时，须遵守使用说明书有关新车行驶的规定。8.3.2采用铁（水)路运输时，应执行铁路（水)路运输的有关规定。8.4贮存
水罐车需长期贮存时，应将燃油和水放尽，停放在防火、防雨、防潮、防晒及通风良好的场所，并按产品使用说明书的规定进行维护和保养。9质量保证
9.1用户在验收产品时，可按本标准规定的出广检验项目检查，但不得拆检。9.2用户在遵守制造厂产品使用说明书规定的条件下，产品自发货之日起一年内，确因制造质量不良而损坏，或不能正常工作，并有质量保修卡记录可查时，制造厂应免费为用户修理或更换零件（不包括易损件）。底盘部分的质量问题，由底盘制造厂负责。497
GA 39.4-92
附·录Ａ
消防泵与发动机的功率匹配和转速比选择（参考件）
消防泵与发动机的功率匹配
消防泵的轴功率与发动机总功率之比：推荐汽油机不大于60%，柴油机不大于65%。A2转速比的选择
功率输出装臂的增速比：推荐不小于消防泵额定转速与发动机额定转速之比的1.21倍。即：
i≥ 1. 21 \驱级
n发额
式中：i—功率输出装置增速比
\聚新—消防泵额定转速，r/min；n发额发动机额定转速，r /min。附录B
水罐车磨合期的水力性能
（参考件）
B1水罐车磨合期的水力性能应符合表B1规定。表B1
最大真空度，kPa
引水装貿的密封性（1min内真空度降落值）kPa引水时间，s
消防泵流基，L/s
消防泵出口压力，kpa
注：1）消防策额定流量。
2）消防泵出口压力。
不大于GB7956第2.2.5条规定值的1.3倍≥50%Q
≥50%
B2水罐车磨合期的水力性能试验方法B2.1引水装置的真空度及密封性、引水时间及可靠性的试验方法按GB7956第3.8条和3.9条的规定进行、其结果应符合表B1的规定。试验条件应在标准环境条件下进行，否则应按GB6245第3.1.1条和3.1.2条的规定对吸深和引水装置的真空度进行修正。B2.2消防泵流量和出口压力的试验方法B2.2.1将水罐车接上带滤水器的吸水管，投入水源内使吸深为3m（滤水器须完全沉没在水中）。在水罐车出水口接上5m长的有衬里水带，水带另一端接上水枪或流量计（若用水枪流量计测量流量时，可用标准水枪代替），水枪的支数及口径根据泵的流量确定。B2.2.2泵的出口压力用压力表测量，流量用经过标定的水枪流量计或其他流量计测量，温度测量用198
禮度计，泵的转速测量用转速表。GA39.492
82.2.3启动消防水泵，调节票的转速和出口阀门开启度，使泵的出口压力及流量达到规定值，待运转稳定后开始计对，连续运转30 min，试验过程不得间断。其结果均应符合表B1中的规定。附加说明：
本标由公安部消防器材管理办公室提出。本标准由全国消防标准化技术委员会第四分技术委员会归口。本标准由上海消防器材总产负责起草，公安部消防器材管理办公室、上海消防科学研究所、长春消防器材总厂，湖北消防器材厂、东临沂生建机械厂参加起草本标准主要起草人范长甫、马行检、徐美芬、张国如、梁吉林。4.99
