【公共安全行业标准(GA)】 泡沫消防车通用技术

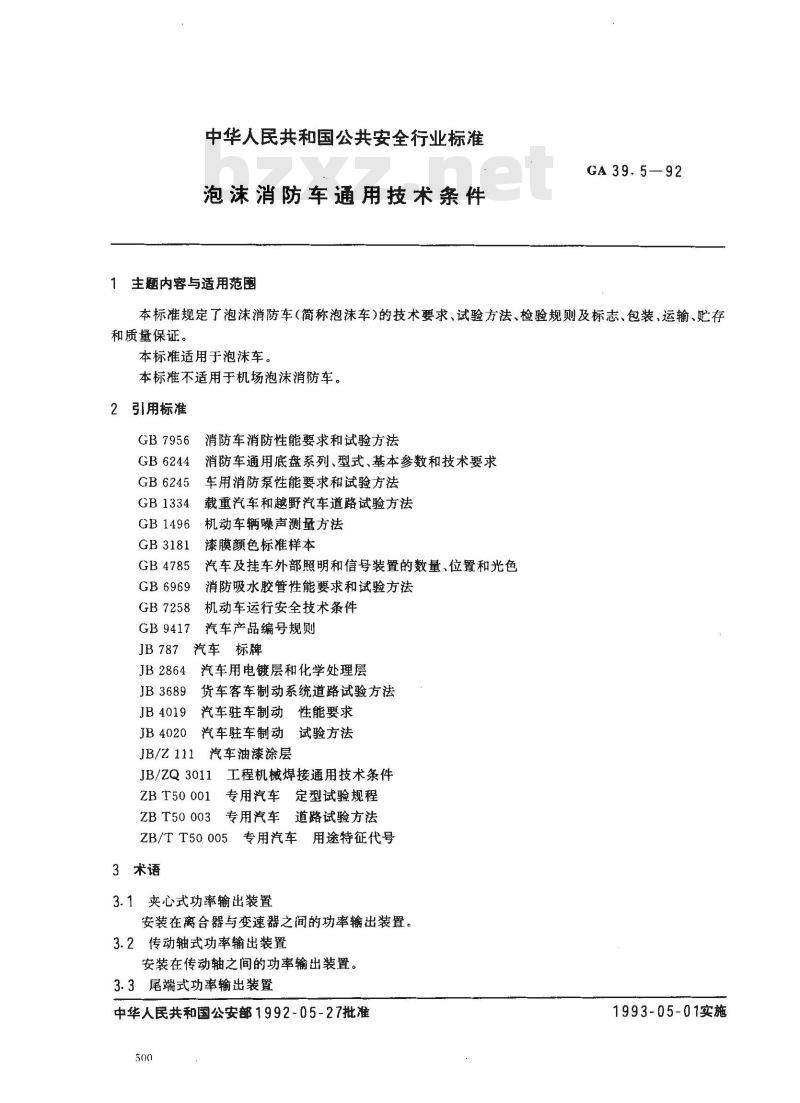

中华人民共和国公共安全行业标准泡沫消防车通用技术条件
1主题内容与适用范围
GA 39.5—92
本标准规定了泡沫消防车（简称泡沫车）的技术要求、试验方法、检验规则及标志、包装、运输、贮存和质量保证。
本标准适用于泡沫车。
本标准不适用于机场泡沫消防车。2 引用标准
消防车消防性能要求和试验方法GB7956
GB6244
GB6245
GB1334
GB1496
GB3181
GB4785
GB6969
GB7258
GB 9417
JB2864
消防车通用底盘系列、型式、基本参数和技术要求车用消防泵性能要求和试验方法载重汽车和越野汽车道路试验方法机动车辆噪声测量方法
漆膜颜色标准样本
汽车及挂车外部照明和信号装置的数量、位置和光色消防吸水胶管性能要求和试验方法机动车运行安全技术条件
汽车产品编号规则
汽车标牌
汽车用电镀层和化学处理层
JB3689
JB4019
JB4020
JB/Z111
货车客车制动系统道路试验方法汽车驻车制动性能要求
汽车驻车制动试验方法
汽车油漆涂层
JB/ZQ3011
ZBT50001
ZB T50 003
工程机械焊接通用技术条件
专用汽车
定型试验规程
专用汽车道路试验方法
ZB/TT50005专用汽车用途特征代号3术语
3.1夹心式功率输出装置
安装在离合器与变速器之间的功率输出装置。3.2传动轴式功率输出装置
安装在传动轴之间的功率输出装置。3.3尾端式功率输出装置
中华人民共和国公安部1992-05-27批准500
1993-05-01实施

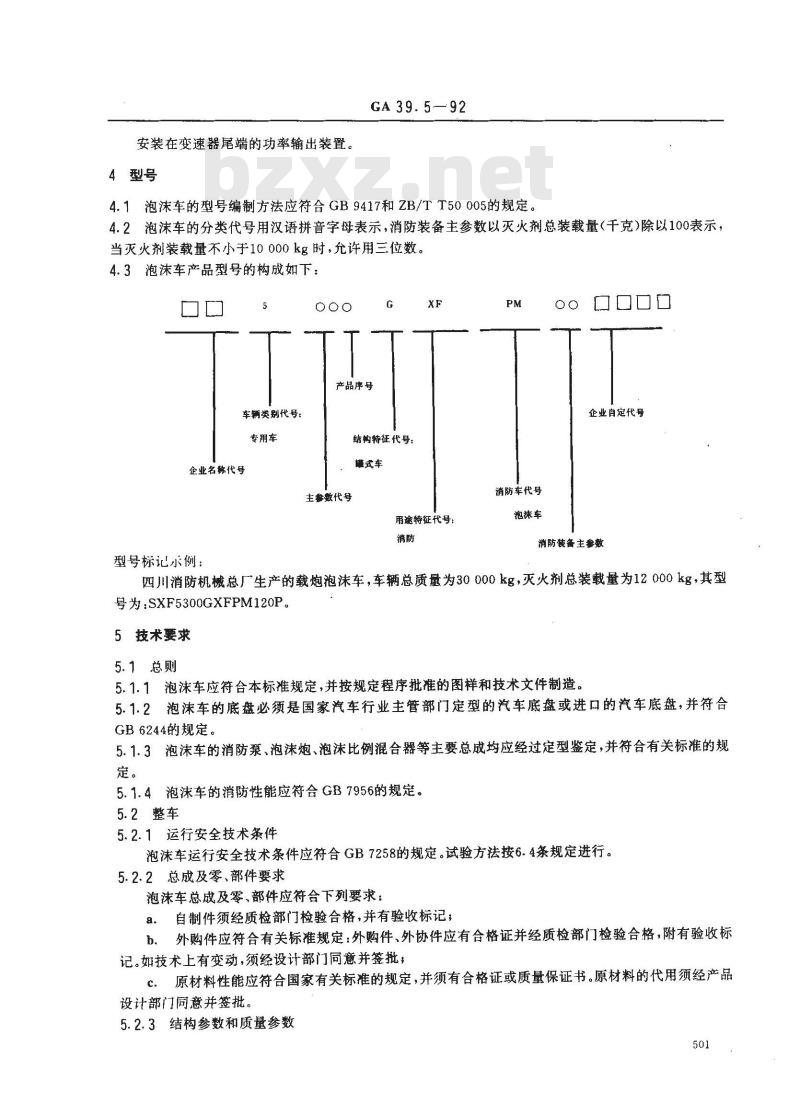

安装在变速器尾端的功率输出装置4型号
GA 39.5—92
4.1泡沫车的型号编制方法应符合GB9417和ZB/TT50005的规定。4.2泡沫车的分类代号用汉语拼音字母表示，消防装备主参数以灭火剂总装载量（干克）除以100表示，当灭火剂装载量不小于10000kg时，允许用三位数。4.3泡沫车产品型号的构成如下：口口
车辆类别代号：
专用车
企业名称代号
产品序号
结构特征代号：
懂式车
主参数代号
用途特征代号：
型号标记示例：
消防车代号
泡沫车
企业自定代号
消防装备主参数
四川消防机械总厂生产的载炮泡沫车，车辆总质量为30000kg，灭火剂总装载量为12000kg，其型号为：SXF5300GXFPM120P。
5技术要求
5.1总则
5.1.1泡沫车应符合本标准规定，并按规定程序批准的图样和技术文件制造。5.1.2泡沫车的底盘必须是国家汽车行业主管部门定型的汽车底盘或进口的汽车底盘，并符合GB6244的规定。
5.1.3泡沫车的消防泵、泡沫炮、泡沫比例混合器等主要总成均应经过定型鉴定，并符合有关标准的规定。
5.1.4泡沫车的消防性能应符合GB7956的规定。5.2整车
5.2.1运行安全技术条件
泡沫车运行安全技术条件应符合GB7258的规定。试验方法按6.4条规定进行。5.2.2总成及零、部件要求
泡沫车总成及零、部件应符合下列要求：a。自制件须经质检部门检验合格，并有验收标记；b．外购件应符合有关标准规定：外购件、外协件应有合格证并经质检部门检验合格，附有验收标记。如技术上有变动，须经设计部门同意并签批，原材料性能应符合国家有关标准的规定，并须有合格证或质量保证书。原材料的代用须经产品设计部门同意并签批。
5.2.3结构参数和质量参数
GA 39.5-92

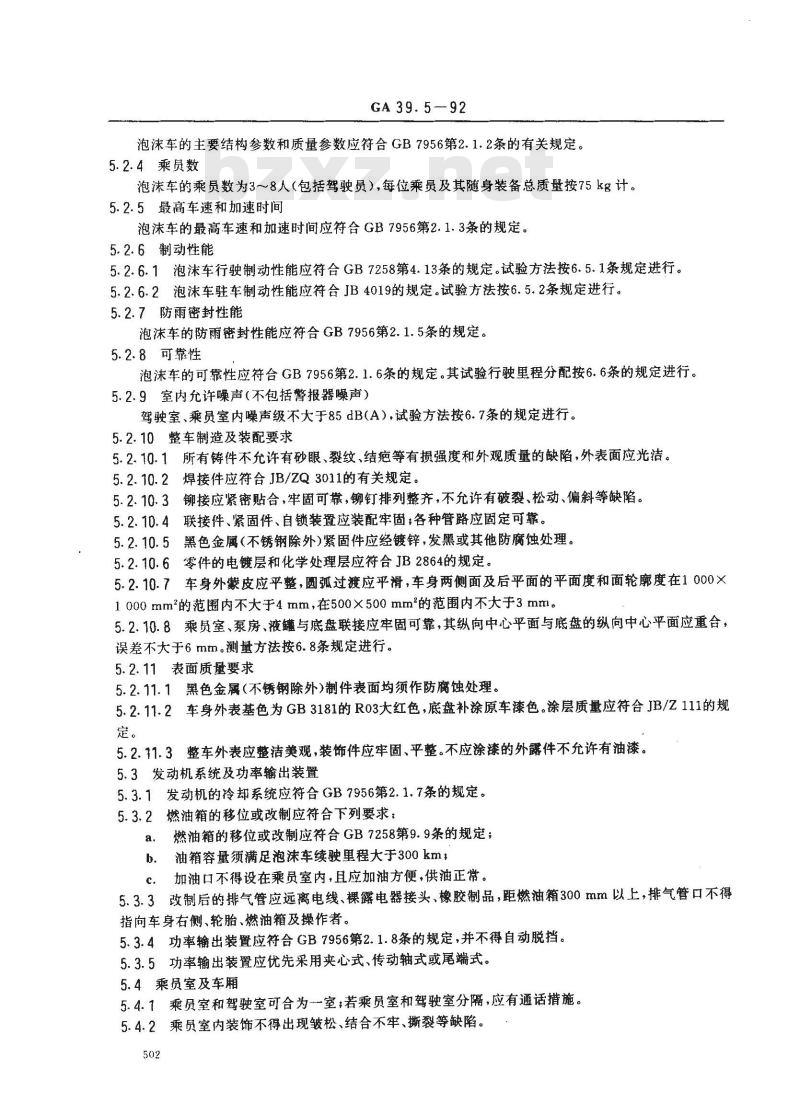

泡沫车的主要结构参数和质量参数应符合GB7956第2.1.2条的有关规定。5.2.4乘员数
泡沫车的乘员数为3～8人（包括驾驶员），每位乘员及其随身装备总质量按75kg计。5.2.5最高车速和加速时间
泡沫车的最高车速和加速时间应符合GB7956第2.1.3条的规定。5.2.6制动性能
5.2.6.1泡沫车行驶制动性能应符合GB7258第4.13条的规定。试验方法按6.5.1条规定进行。5.2.6.2泡沫车驻车制动性能应符合JB4019的规定。试验方法按6.5.2条规定进行。5.2.7防雨密封性能
泡沫车的防雨密封性能应符合GB7956第2.1.5条的规定。5.2.8可靠性
泡沫车的可靠性应符台GB7956第2.1.6条的规定。其试验行驶里程分配按6.6条的规定进行。5.2.9室内允许噪声（不包括警报器噪声）驾驶室、乘员室内噪声级不大于85dB(A），试验方法按6.7条的规定进行。5.2.10整车制造及装配要求
5.2.10.1所有铸件不允许有砂眼、裂纹、结疤等有损强度和外观质量的缺陷，外表面应光洁。5.2.10.2焊接件应符合JB/ZQ3011的有关规定。5.2.10.3铆接应紧密贴合，牢固可靠，铆钉排列整齐，不允许有破裂、松动、偏斜等缺陷。5.2.10.4联接件、紧固件、自锁装置应装配牢固；各种管路应固定可靠。5.2.10.5黑色金属（不锈钢除外)紧固件应经镀锌，发黑或其他防腐蚀处理。5.2.10.6零件的电镀层和化学处理层应符合JB2864的规定。5.2.10.7车身外蒙皮应平整，圆弧过渡应平滑，车身两侧面及后平面的平面度和面轮廊度在1000×1000mm的范围内不大于4mm，在500×500mm的范围内不大于3mm。5.2.10.8乘员室、泵房、液与底盘联接应牢固可靠，其纵向中心平面与底盘的纵向中心平面应重合，误差不大于6mm。测量方法按6.8条规定进行。5.2.11表面质量要求
5.2.11.1黑色金属（不锈钢除外）制件表面均须作防腐蚀处理。5.2.11.2车身外表基色为GB3181的R03大红色，底盘补涂原车漆色。涂层质量应符合JB/Z111的规定。
5.2.11.3整车外表应整洁美观，装饰件应牢固、平整。不应涂漆的外露件不允许有油漆。5.3发动机系统及功率输出装置
5.3.1发动机的冷却系统应符合GB7956第2.1.7条的规定。5.3.2燃油箱的移位或改制应符合下列要求：燃油箱的移位或改制应符合GB7258第9.9条的规定；a.
b.油箱容量须满足泡沫车续驶里程大于300kmsc．加油口不得设在乘员室内，且应加油方便，供油正常。5.3.3改制后的排气管应远离电线、裸露电器接头、橡胶制品，距燃油箱300mm以上，排气管口不得指向车身右侧、轮胎、燃油箱及操作者。5.3.4功率输出装置应符合GB7956第2.1.8条的规定，并不得自动脱挡。5.3.5功率输出装置应优先采用夹心式、传动轴式或尾端式。5.4乘员室及车厢
5.4.1乘员室和驾驶室可合为一室；若乘员室和驾驶室分隔，应有通话措施。5.4.2乘员室内装饰不得出现皱松、结合不牢、撕裂等缺陷。502
GA39.5-92

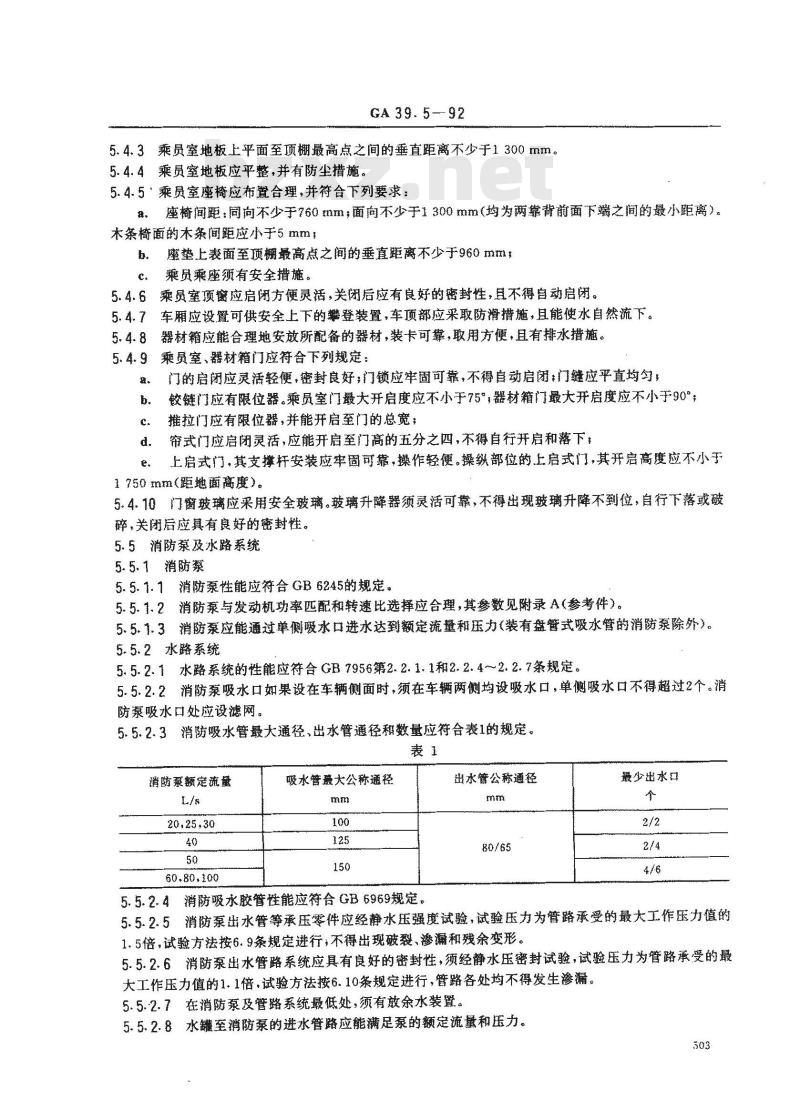

5.4.3乘员室地板上平面至顶棚最高点之间的垂直距离不少于1300mm。5.4.4乘员室地板应平整，并有防尘措施。5.4.5，乘员室座椅应布置合理，并符合下列要求：推
座椅间距：同向不少于760mx：面向不少于1300mm（均为两靠背前面下端之间的最小距离）本条椅面的木条润距应小于5mm
座垫表面至顶棚最高点之间的垂直距离不少于960mmb
乘员座须有安全措施。
乘员塞顶留应启闭方便灵活，关闭后应有良好的密封性，且不得自动启闲闭。车厢应设置可供安全上下的登装置，车顶部应采取防滑措施，且能使水自然流下。5.4.8
器材箱应能合理地安放所配备的器材，装卡可靠，取用方便，且有排水措施。乘员室、器材箱门应符合下列规定：门的启闭应灵活轻便，密封良好；门锁应牢固可靠，不得自动启闭：门缝应平直均勾铰链门应有限位器。乘员室门大开启度应不小手75，器材箱门最大开启度应不小于90°推拉门应有限位器，并能开启至门的总宽；帘式门应启闭灵活，应能开启至门高的五分之四，不得自行开启和落下，d.
上启式门，其支撑杆安装应牢固可靠，操作轻便。操纵部位的上启式门，其开启高度应不小于e.
1750mm（距地面高度）。
5.4.10门窗玻璃应采用安全玻璃。玻璃升降器须灵活可靠，不得出现玻璃升降不到位，自行下落或破碎，关闭后应具有良好的密封性。5.5消防泵及水路系统
5.5.1消防凝
5.5.1.1消防泵性能应符合GB6245的规定。5.5.1.2消防录与发动机功率匹配和转速比选择应合理，其参数见附录A（参考件）。5.5.1.3消防泵应能通过单侧吸水口进水达到额定流量和压力（装有盘管式吸水管的消防泵除外）。5.5.2水路系统
5.5.2.1水路系统的性能应符合GB7956第2.2.1.1和2.2.4~2.2.7条规定。5.5.2.2消防吸水口如果设在车辆侧面时，须在车辆两侧均设吸水口，单侧吸水口不得超过2个。消防泵吸水口处应设滤网。
5.5.2.3消防吸水管最大通径，出水管通经和数量应符合表1的规定。表1
消防泵额定流量
20,25,30
60,80,100
吸水管最大公称通径
水管公称通径
最少出水口
5.5.2.4消防吸水胶管性能应符合GB6969规定5.5.2.5消防泵出水管等承压零件应经静水压强度试验，试验压力为管路承受的最大工作压力值的1.5倍，试验方法按6.9条规定进行，不得出现破裂、渗漏和戏余变形。5.5.2.6消防泵出水管路系统应具有良好的密封性，须经静水压密封试验，试验压力为管路承受的最大工作压力值的1.1倍，试验方法按6.10条规定进行，管路各处均不得发生渗漏。5.5.2.7在消防泵及管路系统最低处，须有放余水装置。5.5.2.8水至消防泵的进水管路应能满足泵的额定流量和压力。303

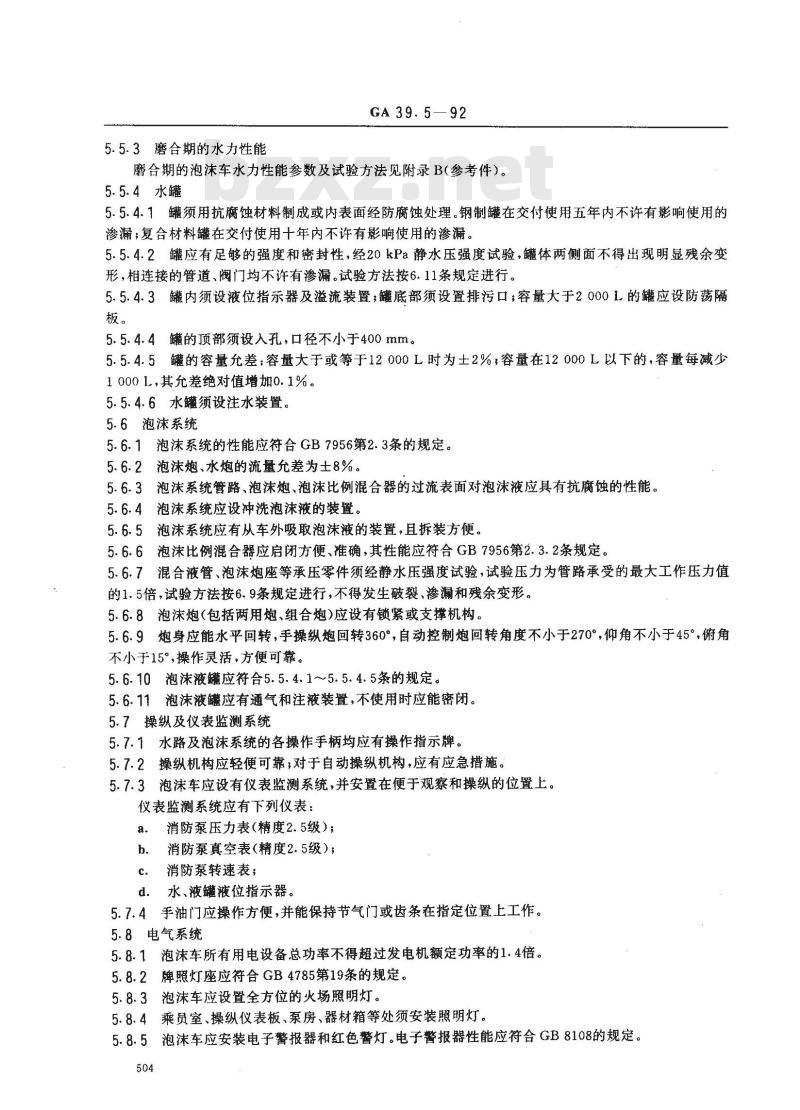

5.5.3磨蘑合期的水力性能
GA 39.5—92
磨合期的泡沫车水力性能参数及试验方法见附录B(参考件）。5.5.4水罐
5.5.4.1罐须用抗腐蚀材料制成或内表面经防腐蚀处理。钢制罐在交付使用五年内不许有影响使用的渗漏；复合材料罐在交付使用十年内不许有影响使用的渗漏。5.5.4.2罐应有足够的强度和密封性，经20kPa静水压强度试验，罐体两侧面不得出现明显残余变形，相连接的管道、阀门均不许有渗漏。试验方法按6.11条规定进行。5.5.4.3罐内须设液位指示器及溢流装置；罐底部须设置排污口；容量大于20001.的罐应设防荡隔板。
5.5.4.4罐的顶部须设入孔，口径不小于400mm。5.5.4.5罐的容量允差：容量大于或等于12000L时为士2%，容量在12000L以下的，容量每减少10001，其允差绝对值增加0.1%。5.5.4.6水须设注水装置。
5.6泡沫系统
5.6.1泡沫系统的性能应符合GB7956第2.3条的规定。5.6.2泡沫炮、水炮的流量允差为士8%。5.6.3泡沫系统管路、泡沫炮、泡沫比例混合器的过流表面对泡沫液应具有抗腐蚀的性能。5.6.4泡沫系统应设冲洗泡沫液的装置。5.6.5泡沫系统应有从车外吸取泡沫液的装置，且拆装方便。5.6.6泡沫比例混合器应启闭方便、准确，其性能应符合GB7956第2.3.2条规定。5.6.7混合液管、泡沫炮座等承压零件须经静水压强度试验，试验压力为管路承受的最大工作压力值的1.5倍，试验方法按6.9条规定进行，不得发生破裂、渗漏和残余变形。5.6.8泡沫炮（包括两用炮、组合炮）应设有锁紧或支撑机构。5.6.9炮身应能水平回转，手操纵炮回转360°，自动控制炮回转角度不小于270°，仰角不小于45°，俯角不小于15°，操作灵活，方便可靠。5.6.10泡沫液罐应符合5.5.4.1~~5.5.4.5条的规定。5.6. 11泡沫液髓应有通气和注液装置，不使用时应能密闭。5.7操纵及仪表监测系统
5.7.1水路及泡沫系统的各操作手柄均应有操作指示牌。5.7.2操纵机构应轻便可靠；对于自动操纵机构，应有应急措施。5.7.3泡沫车应设有仪表监测系统，并安置在便于观察和操纵的位置上。仪表监测系统应有下列仪表：
消防泵压力表（精度2.5级）；
消防泵真空表（精度2.5级）；
消防泵转速表；
水、液罐液位指示器。
手油门应操作方便，并能保持节气门或齿条在指定位置上工作。5.7.4手
5.8电气系统
5.8.1泡沫车所有用电设备总功率不得超过发电机额定功率的1.4倍。牌照灯座应符合GB4785第19条的规定。5.8.2
泡沫车应设置全方位的火场照明灯。5.8.3
乘员室、操纵仪表板、泵房、器材箱等处须安装照明灯。5.8.4
5.8.5泡沫车应安装电子警报器和红色警灯。电子警报器性能应符合GB8108的规定。504
5.8.6电气线路应符合下列规定：GA 39.5 -92
准、车辆行驶用电系统与消防装置用电系统领分设保险或断电开关；、整车线路应排列整齐，固定可靠，且有防止短璐戴断路的措施；附加电系导线的截面积应与最大负载相匹配。多根导线应包扎成股，各导线上应有号或不同颜色。连接时应采用插接件。
5.8.7电池移位后应通风良好，维修方便。5.9工具、附件配备及装置
5.9.1应在易见，取用方便的位置配置灭火器。5.9.2配备的工具，附件应符合有关标准的规定。5.9.3配备的工具，附件均应装夹牢固，取用方便。5.9.4配备的工具，附件应符合表2的规定。表2
灭火装备
生工具
消防吸水管
穗水器
消防水带65，580
分水器
集水器
异径接口
同型接口
水带包布
护带桥
水带挂钩
地上消火栓扳手
地下消火栓扳手
消防暖水管扳手
吸液胶管扳手
混合器吸液管（包括播入管）
泡沫液桶
空气泡沫枪（包括吸液管）
消防水枪(开关及多功能水枪）
单杠梯
移动式泡沫炮
消防腰奔
丁字镐
隔热服
空气呼吸器
≥240
重型车选配
带固定的消防车选配
带固定炮的消防车选配
带固定炮的消防车选配
6试验方法
6.1试验前的准备工作
应符合ZBT50003第2章的规定。
6.2整车外观、制造及装配质量检查GA 39.5—92
检查整车外观、制造及装配质量，其结果应符合5.2.10、5.2.11、5.3、5.4、5.5.2.2、5.5.2.7、5.6.4、5.6.8、5.6.9、5.6.11、5.7、5.8、5.9条的规定。6.3整车及消防性能试验
整车、消防泵及水路系统、泡沫系统的性能试验方法按GB7956第3章的规定进行，其中3.2.5、3.4、3.7及3.16~~3.20条除外，其结果应符合5.2.3、5.2.5、5.2.7、5.3.1、5.3.4、5.5.2.1、5.6.1条的规定。6.4运行安全试验
按GB7258规定进行，其结果应符合5.2.1条的规定。6.5制动性能试验
6.5.1行驶制动性能试验方法按JB3689规定进行，结果应符合5.2.6.1条的规定。6.5.2驻车制动性能试验方法按JB4020规定进行，结果应符合5.2.6.2条的规定。6.6可靠性试验
按GB7956第3.6条规定的试验方法进行，行驶里程、道路类型和里程分配按表3的规定，结果应符合5.2.8条的规定。
检验分类
定型检验
定期检验
出厂检验
6.7室内噪声测试
行驶程
凸凹不平路
30~~50
道路类型及里程分配
山区公路
良好公路
室内噪声测试方法按GB1496的规定进行，其结果应符合5.2.9条的规定，6.8乘员室、泵房、水液对底盘纵向中心平面的测量按GB1334第3章第15条的规定进行，其结果应符含5.2.10.8条的规定。
6.9承压零件的水压强度试验
将被试零件固定在试验台上，注满清水，不得有残留空气，并缓便升压至规定的试验压力，保持3min，结果应符合5.5.2.5、5.6.7条的规定。6.10消防出水管路系统密封性能试验将消防泵出口处止回阀以后的出水管路充满水，不得有残留空气。关闭各出口阀门，用试压泵向管路内缓慢加压，待压力升至规定值后，保持3min，结果应符合5.5.2.6条的规定。6.11水、液罐渗漏检查
关闭水、液的各出入口，将注满水，在注水口（或其他出入口）用试压泵向罐内加压，待罐顶压力升至规定值后，保持3min，观察各部位，结果应符合5.5.4.2条的规定。7检验规则
7.1检验类别
7.1.1定型检验
7.1.1.1凡属下列情况之一者，应进行定型检验，鉴定定型后方可投入批量生产，定型检验的样车为506
1～2辆。
新产品试制完成后；
老产品转厂生产。
GA39.5--92
7.1.1.2定型检验的实施条件按ZBT50001第2.2和2.3条的规定。7.1.1.3定型程序按ZBT50001第3章的规定。7.1.2定期检验
7.1.2.1凡属下列情况之者，应进行定期检验。定期检验的样车为1～2辆。停产两年的产品再次生产；
正常生产的产品经历二年。
7.1.2.2在产品检验中，只要有项指标不合格，就应在同批产品中抽取加倍的数量对该项直重新进行检验，如仍不合格，应停止检查，判定该项目不合格。7.1.3出厂检验
泡沫车均应按规定的项进行出厂检验，须经质检部门检验合格并签发产品合格证后方能出产。7.1.4产品性能改变后的检验
产品正式投产后，因设计、工艺或材料的改变而影响性能时，应根据实际情况，由主管部门决定检验类别。
7.2检验项目
泡沫车的定型检验、定期检验和出广检验项目及内容按表4的规定。裘4
检验项目
检验内容
5.2.10、5.2.11、5.3、5.4、
整车外观制造及装5.5.2.2、5.5.2.7、5.6.4、5. 6.8、5.6.9、5. 6.11、5.7、配质篮检查
a.整备质量及轴载质量：
b.满载质量及轴载质量；
c.质心位置：
主要结构参数和质
量参数测定
基本性能试验
可靠性试验
d.灭火剂装载量：
e.外形尺寸；
主.行驶角；
g.殿小转弯半径：
h.最小离地间隙
a，高车速；
b奶速性能：
C.制动性能；
d.最大鹿坡度：
f.废气排放；
名、防丽密封性熊
a.3000km行驶试验；
b.300km行驶试验：
c.30-50km行驶试验
楚型检验
定期检验
出厂检验
检验项目
消防性能试验
注：“△”为须检验项目。
GA 39.5-92
续表4
检验内容
a.消防泵性能；
b.出水管路密封性能：
c.引水装谓的真空度及密封
性能；
d.引水时间及可靠性；
e.连续工作时间；
f.超负荷运转；
g.磨合期水力性能试验；
h.泡沫炮、水炮性能试验
8标志、包装、运输、贮存
8.1标志
在产品需要标明的部位应设置标志牌。8.1.1产品标牌
8.1.1.1产品标牌的形状和尺寸应符合JB787的规定。8.1.1.2
8. 1. 1. 3
产品标牌应固定于驾驶室内左车门下方。产品标牌须有下列内容：
产品名称和型号；
消防泵流量；
水罐容量；
泡沫罐容；
出厂编号；
出广日期；
制造广名。
产品出厂应配齐下列技术文件并妥善包装：8.2.1
产品合格证（含底盘）；
产品使用说明书(含底盘)；
随车工具、附件清单，
质基保修卡。
8.2.2所有车门、器材箱门均应关闭锁紧或铅封。定型检验
定期检验
8.2.3外解镀铬件应涂防锈油；车外照明灯、警灯应用塑料薄膜包扎。8.2.4发动机、消防泵不得有余水，燃油箱不得有余油，蓄电池应断开正负极接头。8.3运输
8.3.1采用行驶运输时，须遵守使用说明书有关新车行驶的规定。8.3.2采用铁（水）路运输时，应执行铁（水）路运输的有关规定。出厂检验
泡沫车需长期贮存时，应将燃油和水放尽，停放在防火、防雨、防潮、防晒及通风良好的场所，并按产品使用说明书的规定进行维护保养。508
9质量保证
GA39.5—92
9.1用户验收产品时，可按本标准规定的出厂检验项目检查，但不得拆检。9.2用户在遵守制造厂产品使用说明书规定的条件下，产品自发货之日起一年内，确因制造质基不良而发生损坏，或不能正常工作，并有质量保修卡记录可查时，制造厂应免费为用户修理或更换零件（不包括易损件）。底盘部分的质量问题，由底盘制造厂负责。GA 39.5—92
附录A
消防泵与发动机的功率匹配和转速比选择（参考件）
消防泵与发动机的功率匹配
消防泵的轴功率与发动机总功率之比：推荐汽油机不大于60%；柴油机不大于65%。A2转速比的选择
功率输出装的增速比：推荐不小于消防泵的额定转速与发动机额定转速之比的1.21倍。即：
i≥ 1. 21 \聚糖
n发额
武中：i—功率输出装置增速比；消防泵额定转速，r/min；
H基领
n发辅发动机额定转速,r /min。附录BwwW.bzxz.Net
泡沫车磨合期的水力性能
（参考件）
B1泡沫车磨合期的水力性能
泡沫车磨合期的水力性能应符合表B1的规定。表B1
最大真空度.kPa
引水装降的密封性（1min内真空度降落值），kPa引水时间.s
消防泵流基，L./s
消防泵出口压力，kPa
注：1）消防泵额定流量。
2）消防泵额定出口压力。
B2消防车磨合期的水力性能试验方法指
不大于（137956第2.2.5条规定值的1.3倍≥50%Q
≥50%
B2.1引水装置的真空度及密封性、引水时间及可靠性试验方法按GB7956第3.8和3.9条的规定进行其结果应符合表B1的规定。
B2.2消防泵流量及出口压力试验方法B2.2.1将泡沫车接上带滤水器的吸水管投入水源内，使吸深为3m（滤水器须完全沉没在水中）。在泡，未车山水门与水枪（或流量计）之间用5m长有衬里水带连接，水枪的支数及口径根据泵的流量确定。510
GA39.5-92
B2.2.2泵的出口压力用压力表测量；流量用经过标定的水枪流量计或其他流量计测量；温度的测量用温度计，泵的转速测量用转速表。B2.2.3启动消防泵，调节泵的转速和出口阀门开启度，使泵的出口压力及流量达到规定值，待运转稳定后开始计时，连续运转30min，试验过程不得间断，其结果应符合表B1的规定。附加说明：
本标准由公安部消防器材管理办公室提出。本标准由全国消防标准化技术委员会第四分技术委员会归口。本标准由四川消防机械总厂负责起草，公安部消防器材管理办公室、公安部上海消防科学研究所、公安部旦消防设备总厂、长春消防器材总厂参加起草。本标准主要起草人权小彬、段洪、吴仕杰、先心友、郭玉兰。511
