【公共安全行业标准(GA)】 泵浦消防车通用技术条件

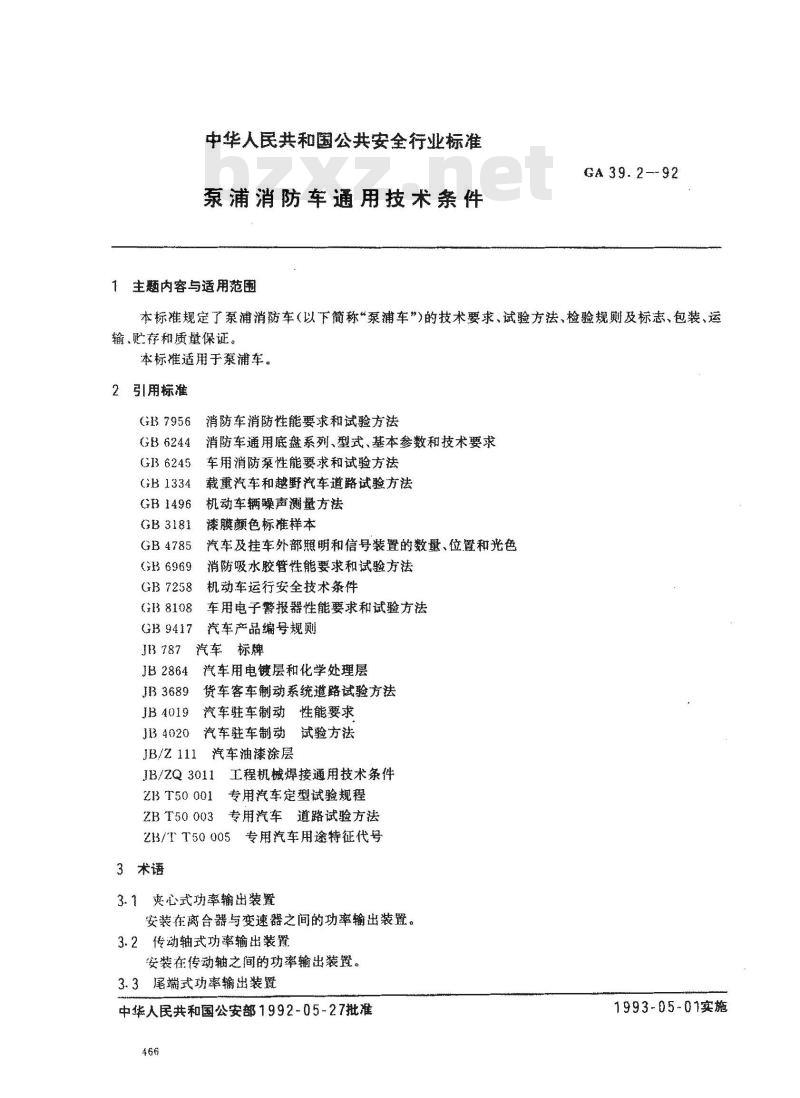

中华人民共和国公共安全行业标准泵浦消防车通用技术条件
生题内容与适用范围
GA39.2-92
本标准规定了泵浦消防车（以下简称“泵浦车”）的技术要求，试验方法，检验规则及标志，包装、运输、更存和质量保证
本标准适用于泵浦车。
2引用标准
C 7956
GB6244
GB6245
GB 1334
GB1496
美3181
GB4785
GB7258
GB 9417
消防车消防性能要求和试验方法消防车通用底盘系列、型式、基本参数和技术要求车用消防泵性能要求和试验方法载重汽车和越野汽车道路试验方法机动车辆噪声测量方法
漆膜颜色标准样本
汽车及挂车外部照明和信号装置的数量、位置和光色消防吸水胶管性能要求和试验方法机动车运行安全技术条件
车用电子警报器性能要求和试验方法汽车产品编号规则
汽车标牌
JB2864
133689
JB4019
134020
JB/Z 111
汽车用电镀层和化学处理层
货车客车制动系统道路试验方法汽车驻车制动性能要求
汽车驻车制动 试验方法
汽车油漆涂层
JB/ZQ 3011
ZB T50 001
ZBT50 003
工程机械焊接通用技术条件
专用汽车定型试验规程
专用汽车道路试验方法
ZB/TT50005专用汽车用途特征代号3术语
3.1爽心式功率输出装置
安装在离合器与变速器之间的功率输出装置。3.2传动轴式功率输出装置
安装在传动辙之间的功率输出装置。3.3尾端式功率输出装置
中华人民共和国公安部1992-05-27批准466
1993-05-01实施

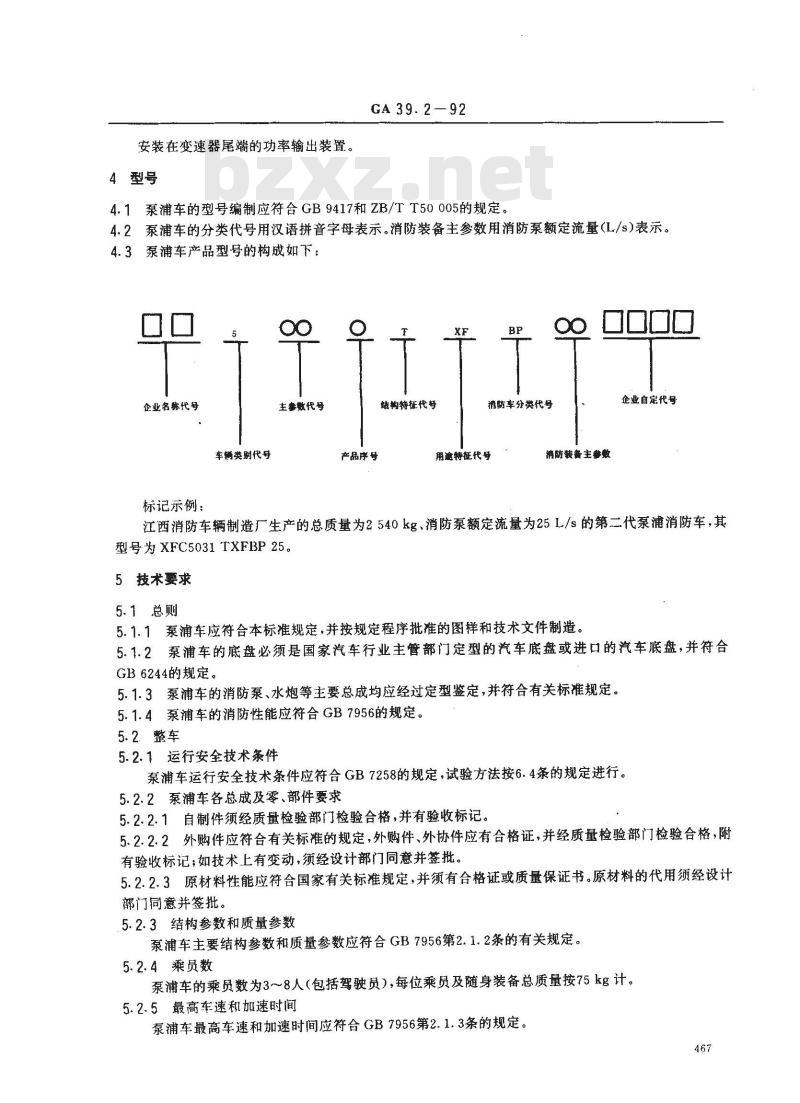

安装在变速器尾端的功率输出装置。4型号
GA39.2—92
4.1泵浦车的型号编制应符合GB9417和ZB/TT50005的规定。4.2泵浦车的分类代号用汉语拼音字母表示。消防装备主参数用消防泵额定流量(L/s)表示。4.3泵浦车产品型号的构成如下：8
企业名称代号
车辆类别代号
主参数代号
结构特征代号
产品序号
潜防车分类代号
用逾特征代号
企业自定代号
消防装备主参数
标记示例：
江西消防车辆制造厂生产的总质量为2540kg、消防泵额定流量为25L/s的第二代泵浦消防车，其型号为XFC5031TXFBP25。
5技术要求
5.1总则
5.1.1泵浦车应符合本标准规定，并按规定程序批准的图样和技术文件制造。5.1.2泵浦车的底盘必须是国家汽车行业主管部门定型的汽车底盘或进口的汽车底盘，并符合GB6244的规定。
5.1.3泵浦车的消防泵、水炮等主要总成均应经过定型鉴定，并符合有关标准规定。5.1.4泵浦车的消防性能应符合GB7956的规定。5.2整车
5.2.1运行安全技术条件
泵浦车运行安全技术条件应符合GB7258的规定，试验方法按6.4条的规定进行。5.2.2泵浦车各总成及零、部件要求5.2.2.1自制件须经质量检验部门检验合格，并有验收标记。5.2.2.2外购件应符合有关标准的规定，外购件、外协件应有合格证，并经质量检验部门检验合格，附有验收标记；如技术上有变动，须经设计部门同意并签批。5.2.2.3原材料性能应符合国家有关标准规定，并须有合格证或质量保证书。原材料的代用须经设计部门同意并签批。
5.2.3结构参数和质量参数
泵浦车主要结构参数和质量参数应符合GB7956第2.1.2条的有关规定。5.2.4乘员数
泵浦车的乘员数为3～8人（包括驾驶员），每位乘员及随身装备总质量按75kg计。5.2.5最高车速和加速时间
泵浦车最高车速和加速时间应符合GB7956第2.1.3条的规定。467
5.2.6制动性能
GA 39.2—92
5.2.6.1泵浦车行驶制动性能应符合GB7258第4.13条的规定，试验方法按6.5.1条的规定进行。5.2.6.2泵浦车驻车制动性能应符合JB4019的规定，试验方法按6.5.2条的规定进行。5.2.7防雨密封性能
泵浦车的防雨密封性能应符合GB7956第2.1.5条的规定。5.2.8可靠性免费标准下载网bzxz
泵浦车的可靠性应符合GB7956第2.1.6条的规定，试验方法按6.6条的规定进行。5.2.9室内允许噪声（不包括警报器噪声）驾驶室、乘员室内噪声级不大于85dB(A）。测量方法按6.7条的规定进行。5.2.10整车制造及装配要求
5.2.10.1所有铸件表面应光洁，不允许有砂龈、裂纹、结疤等有损强度和外观质量的缺陷。5.2.10.2焊接件应符合JB/ZQ3011的有关规定。5.2.10.3铆接应紧密贴合、牢固可靠，铆钉排列整齐，不允许有破裂、松动、偏斜等缺陷。联结件、紧固件、自锁装置应装配牢固，各种管路应固定可靠。5.2.10.4耳
黑色金属(不锈钢除外)紧固件应经镀锌、发黑或其他防腐蚀处理。5.2.10.5
5.2.10.6零件的电镀层和化学处理层应符合JB2864的规定。5.2.10.7车身外蒙皮应平整，圆弧过渡应平滑，车身两侧及后平面的平面度和面轮廓度在1000×1000mm2范围内不大于4mm，在500×500mm范围内不大于3mm5.2.11表面质量要求
5.2.11.1黑色金属（不锈钢除外）制件表面均须防腐蚀处理。5.2.11.2车身外表面基色为GB3181的R03大红色，底盘补涂原车漆色。漆层质量应符合JB/Z111的规定。
5.2.11.3整车外表面应整洁美观，装饰件应牢固、平整，不应涂漆的外露面不允许有油漆。5.3发动机系统及功率输出装置
5.3.1发动机冷却系统应符合GB7956第2.1.7条的规定。5.3.2燃油箱的移位或改制应符合下列要求：a，燃油箱应符合GB7258第9.9条的规定；b.燃油箱容量须满足泵浦车续驶里程大于300km，c．加油口不得设在乘员室内，且应加油方便、供油正常。5.3.3改制后的排气管应远离电线、裸露电器接头、橡胶制品，排气管口不得指向车身右侧、轮胎、燃油箱及操作者。
5.3.4功率输出装置应符合GB7956第2.1.8条规定，并不得自动脱档。5.3.5功率输出装置应优先采用夹心式、传动轴式或尾端式。5.4车身
5.4.1车身内装饰应平整，不得有皱松、结合不牢、撕裂等缺陷。5.4.2车身内地板应平整，并有防尘措施。5.4.3乘员座椅应布置合理，并有安全措施。5.4.4器材箱应能合理地安放所配备的器材，装夹可靠，取用方便。5.4.5车门及器材箱门应符合下列要求：门应启闭灵活轻便，密封良好；门锁应牢固可靠，不得自行启闭；门缝须平整均匀；a.
铰链门应有限位器；车门最大开启度应不小于75°，器材箱门最大开启度应不小于90°；b.
推拉门应有限位器，并能开启至门的总宽；c.
帘式门应启闭灵活，应能开启至门高的五分之四，不得自行开启或下落；d.

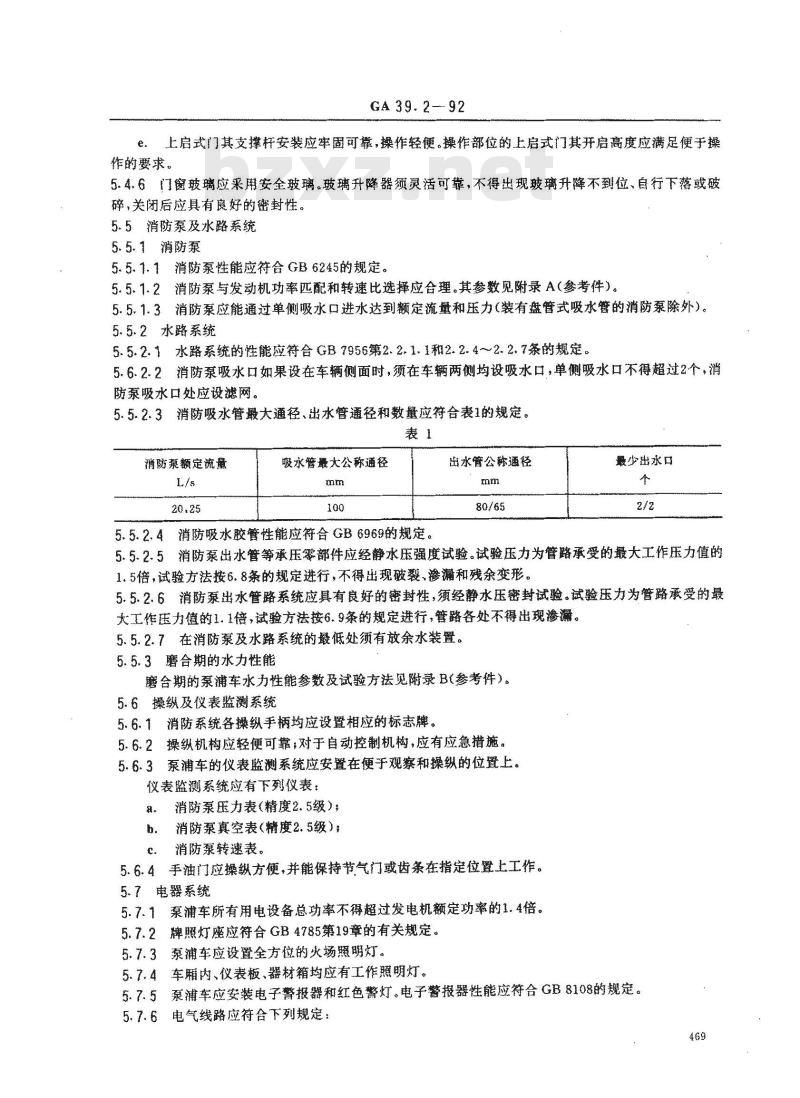

GA 39. 2--92
上启式门其支撑杆安装应群固可靠，操作轻便，操作部位的上启式门真开启高度应满足便操作的要求。
5.4.6门窗玻璃应采用安全玻璃。玻璃升降器须灵活可靠，不得出现玻璃升降不到位、自行下落或破碎，关闭后应具有良好的密封性。5.5消防泵及水路系统
5.5.1消防泵
5.5.1.1消防泵性能应符合GB6245的规定。5.5.1.2消防泵与发动机功率匹配和转速比选摔应合理。其参数见附录A（参考件）。5.5.1.3消防泵应能通过单侧吸水口进水达到额定流量和压力（装有盘管式吸水管的消防泵除外）5.5.2水路系统
5.5.2.1水路系统的性能应符合GB7956第2.2.1.1和2.2.4~~2.2.7条的规定，5.6.2.2消防泵吸水口如果设在车辆侧面时，须在车辆两侧均设吸水口，单侧吸水口不得超过2个，消防泵吸水口处应设滤网。
5.5.2.3消防吸水管最大通径，出水管通径和数量应符合表1的规定。表1
消防泵额定流量
吸水管激大公称通径
5.5.2.4消防吸水胶管性能应符合GB6969的规定。出水管公称通径
最少出水口
5.5.2.5消防泵出水管等承压零部件应经静水压强度试验。试验压力为管路承受的最大工作压力值的1.5倍，试验方法按6.8条的规定进行，不得出现破、渗漏和残余变形。5.5.2.6消防泵出水管璐系统应具有良好的密封性，须经静水压密封试验。试验压力为管路承受的最大工作压力值的1.1倍，试验方法按6.9条的规定进行，管路各处不得出现渗漏。5.5.2.7在消防及水路系统的殿低处须有放余水装置。5.5.3磨合期的水力性能
磨合期的泵浦车水力性能参数及试验方法见附录B参考件）。5.6操纵及仪表监测系统
5.6.1消防系统各操纵手柄均应设置相应的标患牌。5.6.2操纵机构应轻便可靠；对于自动控制机树，应有应急措癌。5.6.3泵浦车的仪表监测系统应安置在便于观察和操纵的位置上。仪表监测系统应有下列仪表：
消防泵压力表（精度2.5级）
消防泵真空表（精度2.5级）；
消防泵转速表。
5.6.4手油门应操纵方便，并能保持节气门或齿条在指定位置上工作。5.7电器系统
5.7.1泵浦车所有用电设备总功率不得超过发电机额定功率的1.4倍。5.7.2牌照灯座应符合GB4785第19章的有关规定。5.7.3泵浦车应设置全方位的火场照明灯。5.7.4车厢内、仪表板、器材箱均应有工作照明灯。5.7.5泵浦车应安装电子警报器和红色警灯。电子警报器性能应符合GB8108的规定。5.7.6电气线路应符合下列规庭：469

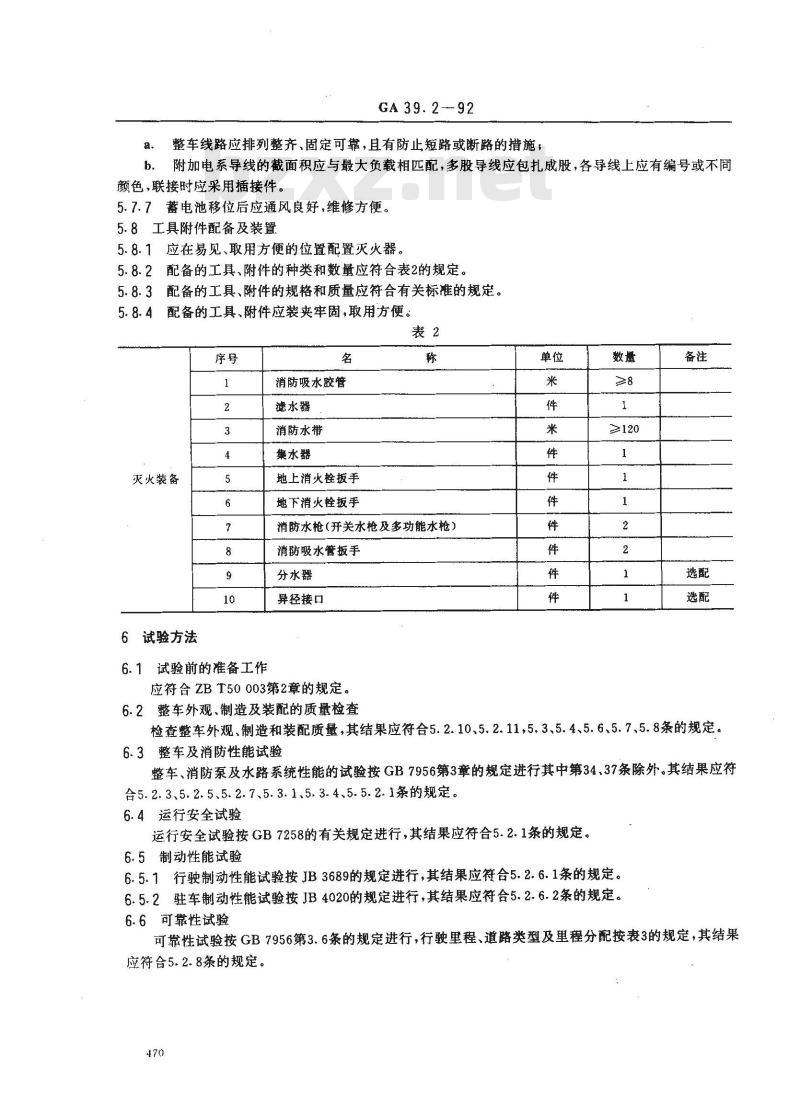

GA 39.2--92
a、整车线路应排列整齐、固定可靠，且有防止短路或断路的措施；b．附加电系导线的截面积应与最大负载相匹配，多股导线应包扎成股，各导线上应有编号或不同颜色，联接时应采用插接件。
5.7.7蓄电池移位后应通风良好，维修方便。5.8工具附件配备及装置
5.8.1应在易见、取用方便的位置配置灭火器。5.8.2配备的工具、附件的种类和数量应符合表2的规定。5.8.3配备的工具、附件的规格和质量应符合有关标准的规定。5.8.4配备的工具、附件应装夹牢固，取用方便。表2
灭火装备
6试验方法
6.1试验前的准备工作
消防吸水胶管
滤水器
消防水带
集水器
地上消火栓扳手
地下消火栓扳手
消防水枪（开关水枪及多功能水枪）消防吸水管扳手
分水器
异径接口
应符合ZBT50003第2章的规定。
6.2整车外观、制造及装配的质量检查检查整车外观、制造和装配质量，其结果应符合5.2.10、5.2.11，5.3、5.4、5.6、5.7、5.8条的规定。6.3整车及消防性能试验
整车、消防泵及水路系统性能的试验按GB7956第3章的规定进行其中第34.37条除外。其结果应符合5.2.3、5.2.5、5.2.7、5.3.1、5.3.4、5.5.2.1条的规定。6.4运行安全试验
运行安全试验按GB7258的有关规定进行，其结果应符合5.2.1条的规定。6.5制动性能试验
6.5.1行驶制动性能试验按JB3689的规定进行，其结果应符合5.2.6.1条的规定。6.5.2驻车制动性能试验按JB4020的规定进行，其结果应符合5.2.6.2条的规定。6.6 可靠性试验
可靠性试验按GB7956第3.6条的规定进行，行驶里程、道路类型及里程分配按表3的规定，其结果应符合5.2.8条的规定。
检验分类
定型检验
定期检验
出厂检验
6.7室内噪声测量
行驶里程
GA 39. 2-92
凹凸不平路
道路类型及里程分配
山区公路
室内噪声测量方法按GB1496的规定进行，其结果应符合5.2.9条的规定。6.8承压零件的水压强度试验
良好公路
将被试零件阎定在试验台上，注满清水，不得有残留空气，并缓慢升压至规定的试验压力，保持3min，其结果应符合5.5.2.5条的规定。6.9消防泵出水管路系统密封性能试验将消防泵出水口止回阀以后的出水管路充满清水，不得留有残余空气。关闭出水阀，用试压泵向管路内缓慢加压，待压力升至规定的试验压力，保持3min，其结果应符合5.5.2.6条的规定。7检验规则
7.1检验类别
7.1.1定型检验
7.1.1.1凡属下列情况之一，应进行定型检验，鉴定定型后方可投入批量生产。定型检验的样车为1～~2辆。
新产品试制完成后，
b．老产品转厂生产。
7.1.1.2定型检验的实施条件按ZBT50001第2.2和2.3条的规定。7.1.1.3定型程序按ZBT50001第3章的规定。7.1.2定期检验
7.1.2.1凡属下列情况之一，应进行定期检验，定期检验的样车为1~~2辆。停产两年的产品再次生产，
b，正常生产的产品历经二年。
7.1.2.2在产品检验中，只要有一项指标不合格，就应在同一批产品中抽取加倍的数量对该项目重新进行检验。如仍不合格，应停止检验，判定该项目不合格。7.1.3出厂检验
泵浦车均应按规定的项目进行出厂检验，须经质量检验部门检验合格并签发产品合格证后方能出广。
7.1.4产品性能改变后的检验
产品正式投产后，因设计、工艺或材料的改变而影响性能时，应根据实际情况由主管部门决定检验类别。
7.2检验项目
泵浦车的定型检验、定期检验和出厂检验项目及内容按表4的规定。471
捡验项目
GA 39. 2..92
检验内容
整车外观、制造及装5.2.10,5.2.11,5.3,5.4,5.6，配质量检查
主要结构参数和质
量参数测庭
基本性能试验
可靠性试验
1消防性能试验
注，”△”为检验项图。
5.7,5.8条中的有关内容
注.整备质量及轴载质量：
b.满载质量及轴载质量：
c.质心位置：
d.外形尺寸；
e,行获角
f.最小转弯直径；
g.最小离地间院
a.最高车速；
b.加速性能！
c.制动性能；
d.最大熙坡度，
f.度气排放：
g.窈两密封性
8.3000km行驶试验x
b.300km行驶试验；
c.3050km行驶试验
a.消防泵性能：
b.出水管路密封性；
C.引水装置的真空度及密封性
d。水时间及可靠性：
e.连续工作附间，
f.超负荷运转；
，搬合期水力性能试验
8标志、包装、运辅、存
8.1标志
在产品需要标明的部位应设置标志牌。8.1.1产品标牌的形状和尺寸应符合JB787的规定。8.1.2产品标牌应固定于车身前围外部。8.1.3产品标牌须有下列内容：
产品名称和型号：
消防泵流量：
出厂编号：
出广日期：
制造厂名称。
8.2包装
定型检验
定期检验
出广检验
GA 39.2—92
8.2.1产品出厂应配齐下列技术文件并妥善包装：a.
产品合格证（含底盘）；
产品使用说明书（含底盘）
随车工具、附件清单；
d．质量保修卡。
8.2.2所有车门、器材箱门均应关闭锁紧或铅封。8.2.3外露镀铬件应涂防锈油；车外照明灯、警灯应用塑料薄膜包扎。8.2.4发动机、消防泵不得有余水，燃油箱不得有余油，蓄电池应断开正负极接头。8.3运输
8.3.1.采用行驶运输时，须遵守使用说明书有关新车行驶的规定。8.3.2采用铁（水）路运输时，应执行铁（水）路运输的有关规定。8.4贮存
泵浦车需长期贮存时，应将燃油和水放尽，停放在防火、防雨、防潮、防晒及通风良好的场所，并按产品使用说明书的规定进行维护和保养。9质量保证
9.1用户验收产品时，可按本标准规定的出厂检验项目检查，但不得拆检。9.2用户在遵守制造厂产品使用说明书规定的条件下，产品自发货之日起一一年内，确因制造质量不良而损坏或不能正常工作，并有质量保修卡记录可查时，制造厂应免费为用户修理或更换零件（不包括易损件)。
GA39.2--92
附录A
消防泵与发动机的功率匹配和转速比选择（参考件）
A1消防泵与发动机的功率匹配
消防泵的轴功率与发动机总功率之比：推荐汽油机不大手60%，柴油机不大子65%。A2转速比的选择
功率输出装置的增速比：推荐不小于消防泵额定转速与发动机额定转速之比的1.21倍。即，
i≥ 1. 21 n采题
经发新
式中：—功率输出装置增速比；样激摄-消防泵额定转速，r /minn发摄——发动机额定转速，r /min。附录B
泵浦车磨合期的水力性能
（参考件）
B1泵浦车蘑合期的水力性能应符合表B1规定：表B1
殿大真空度.kpa
引水装置的密封性（1min内真空度降落值），kPa吸深，m
水时间，s
游防泵流量,L. /s
消防泵出口压力，kPa
注：1）消防泵额凝流量。
2）消防奈额庭出口压力。
排气引水
其他形式
≤GB7956第2.2.5条规定值的1.5倍≥40% Q
82泵浦车磨合期的水力性能试验B2.1引水装置的真空度及密封性、引水时间及可靠性试验方法按GB7956第3.8、3.9条（吸深为3m）的规定进行·其结果应符合表B的规定。B2.2消防泵流量及出口压力的试验方法82.2.1将泵浦车接上带滤水器的吸水管投入水源内，使吸深为3m（滤水器须完全沉漫在水中）。在出474
GA39.2—92
水口接上带有5m长的有衬里水带的水枪（若用水枪流量计测流量时，可用标准水枪代替）。水枪的支数及口径根据泵的流量确定。
B2.2.2泵的出口压力用压力表测量；流量用经过标定的水枪流量计或其他流量计测量；温度测量用温度计；泵的转速测量用转速表。B2.2.3启动消防泵，调节泵的转速和出水口阀门开启度，使泵的出口压力及流量达到规定值，待运转稳定后开始计时，连续运转30min，试验过程不得间断，其结果应符合表B1的规定。附加说明：
本标准由公安部消防器材管理办公室提出。本标准由全国消防标准化技术委员会第四分技术委员会归口。本标准由江西消防车辆制造厂负责起草，公安部消防器材管理办公室、上海消防科学研究所、北京消防器材厂参加起草。
本标准主要起草人石毓虎、贾定远、范金莲、叶天龙。175
