【国家标准(GB)】 印制板金属化孔耐电流试验方法

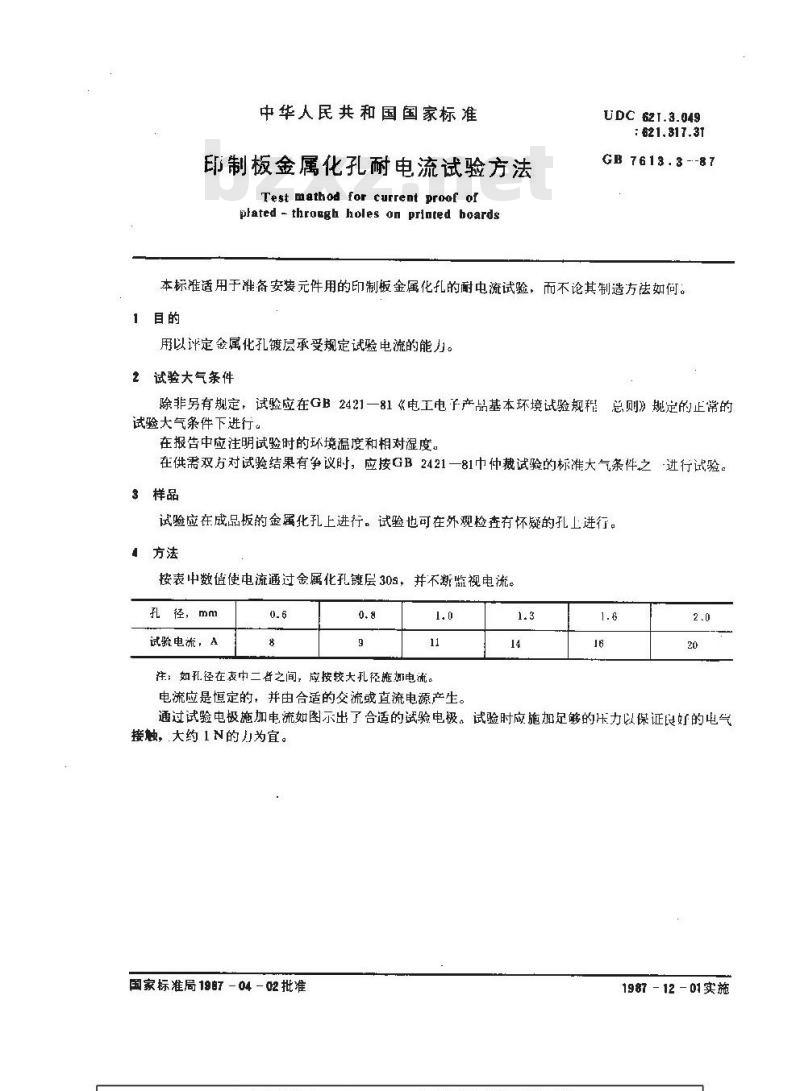

中华人民共和国国家标准
印制板金属化孔耐电流试验方法Test mathod for current proof ofphated - throagh holes on prioted boardsUDC 621.3.049
: 621. 317.3T
GB7613.3--87wwW.bzxz.Net
本标准适用于准备安装元件用的印制板金属化孔的耐电流试验，而不论其制造方法如何。目的
用以评定金属化孔镀层承受规定试验电流的能力。2试验大气条件
除非另有规定，试验应在GB2421一81《电工电F产品基本环境试验规程总则》规定的止常的试验大气条件下进行。
在报告中应注明试验时的环境温度和相对湿度。在供需双方对试验结果有争议时，应按GB2421一81巾仲裁试验的标准大气条件之-进行试验。3样品
试验应在成品板的金属化孔上进行。试验也可在外观捡查有怀疑的孔上进行。國方法
按表中数值使电流通过金属化孔键层30s，并不渐监视电流。孔径，mm
试验电流，A
准：如孔径在表中二省之间，应按较大孔径施加电流。电流应是恒定的，并由合适的交流或直流电源产生。1.3
通过试验电极施加电流如图示出了合适的试验电极。试验时应施加足够的压力以保证良好的电气接触，,大约 1 N的力为宜。
国家标准局198-04-02批准
1987-12 - 01实施
金属些愿

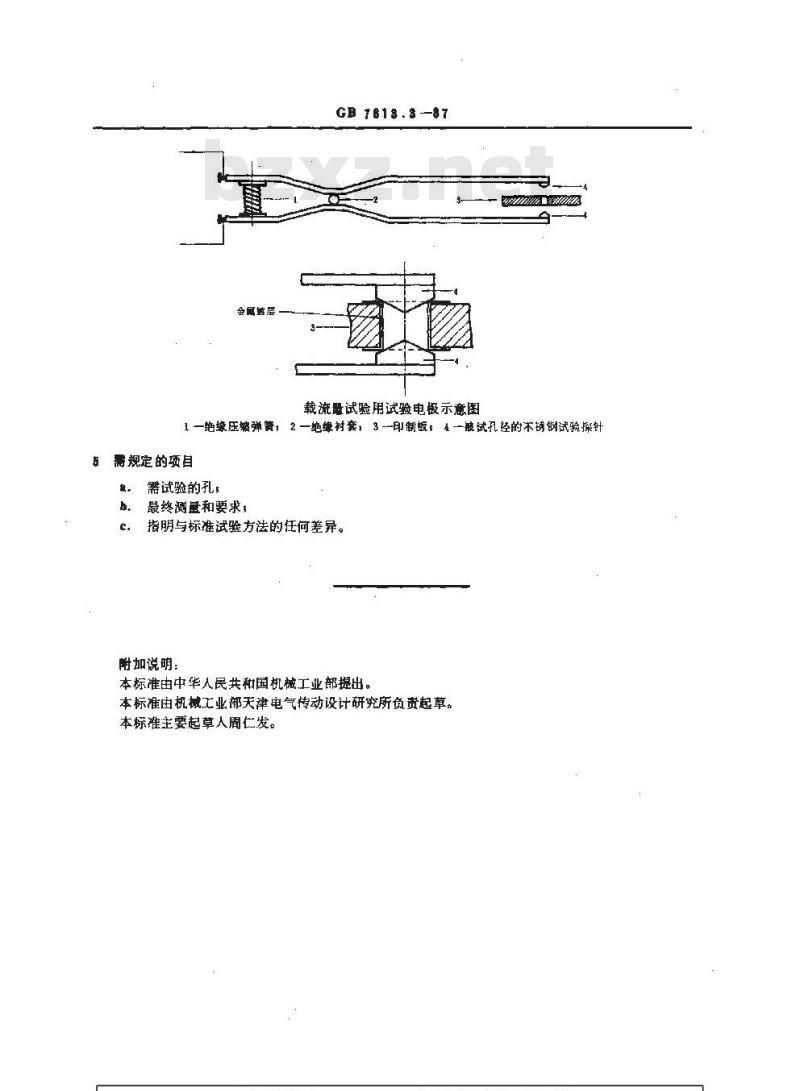

GE 7B18. 3 -87
载流量试验用试验电极示意图
2 一绝缘衬套， 3 一印制板，(4 一被试孔轻的不锈钢试验探针1 一绝缘压糖弹簧1 2
需规定的项目
需试验的孔，
最终测量和要求；
指明与标试验方法的任何差异。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部天津电气传动设计研究所负责起草。本标准主要起草人周仁发。
