【国家标准(GB)】 半导体集成微型计算机电路cμ6821型 外围接口转接器功能验证方法

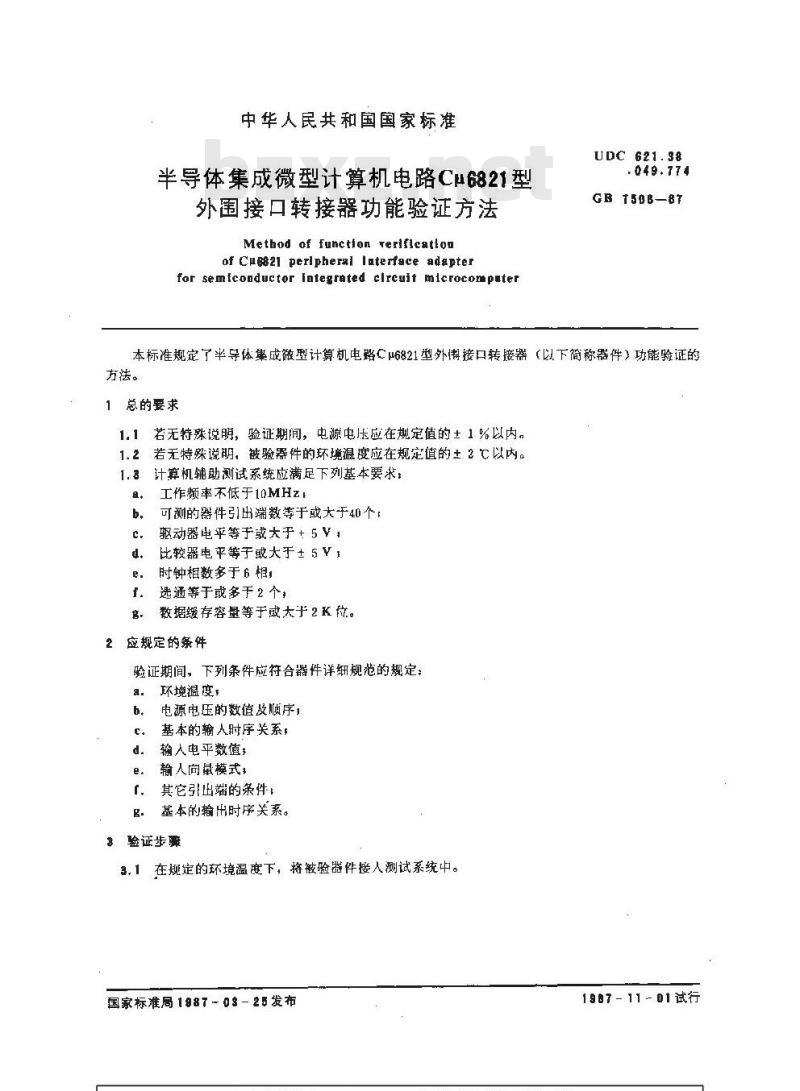

中华人民共和国国家标准
半导体集成微型计算机电路Cu6821型外围接口转接器功能验证方法
Method of function ferificattoaof Cue821 perlpheral laterface adapterfor semfconductor Integrated elrcuit microconpaterUDC621.38
.049.774
GBT50B-87
本标准规定了半导体集成微型计算机电路Cμ6821型外脚接口转接器（以下简称器件）功能验证的方法。
1总的要求
1.1若无特殊说明，验证期间，电源电压应在规定值的1%以内。1.2若无特殊说明。被验器件的环境温度应在规定值的±2℃以内。1.8计算机辅助测试系统应满足下列基本要求；工作频率不低于10MHzl
可测的器件引出端数等于或大于40个c.
驱动器电平等于或大于+5V：
比较器电平等于或大于± 5 V1
时钟相数多于 6 相,
选通等于或多干2个，
数据缓存容量等于或大于2K位。应规定的条件
验证期间，下列条件应符合器件详细规范的规定：a.
环境温度：
电源电压的数值及顺序，
基本的输人时序关系，
输人电平数值
输人向鼠模式，
其它引出端的条件：
基本的输出时序关系。
8验证步骤
在规定的环境温度下，将被验器件接人测试系统中。国家标准局1987-03-25发布www.bzxz.net
1987 - 11 - 01试行
GB 7508-B7

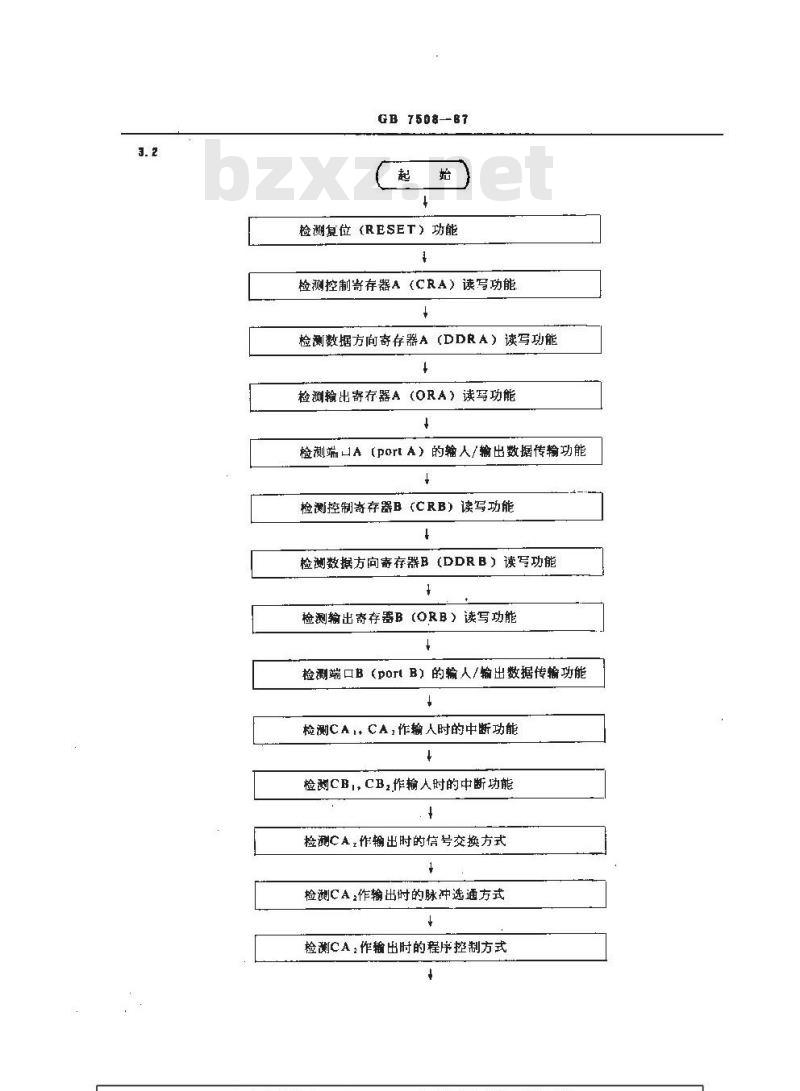

检测复位（RESET）功能
检测控制寄存器A（CRA）读写功能+
检测数据方向寄存器A（DDRA）读写功能+
检测输出寄存器A（ORA）读写功能检测端口A（portA）的输人/输出数据传输功能+
检测控制寄存器B（CRB）读写功能+
检测数据方向寄存器B（DDRB）读写功能+
检测输出寄存器B（ORB）读写功能检测端口B（porIB）的输人/输出数据传输功能检测C A I, CA, 作输人时的中断功能+
检测CBI,CB,作输人时的中断功能+
检测CA,作输出时的信号交换方式检测C A ,作输出时的脉冲选通方式+
检测CA，作输出时的程序控制方式附加说明：
GB 7508-87

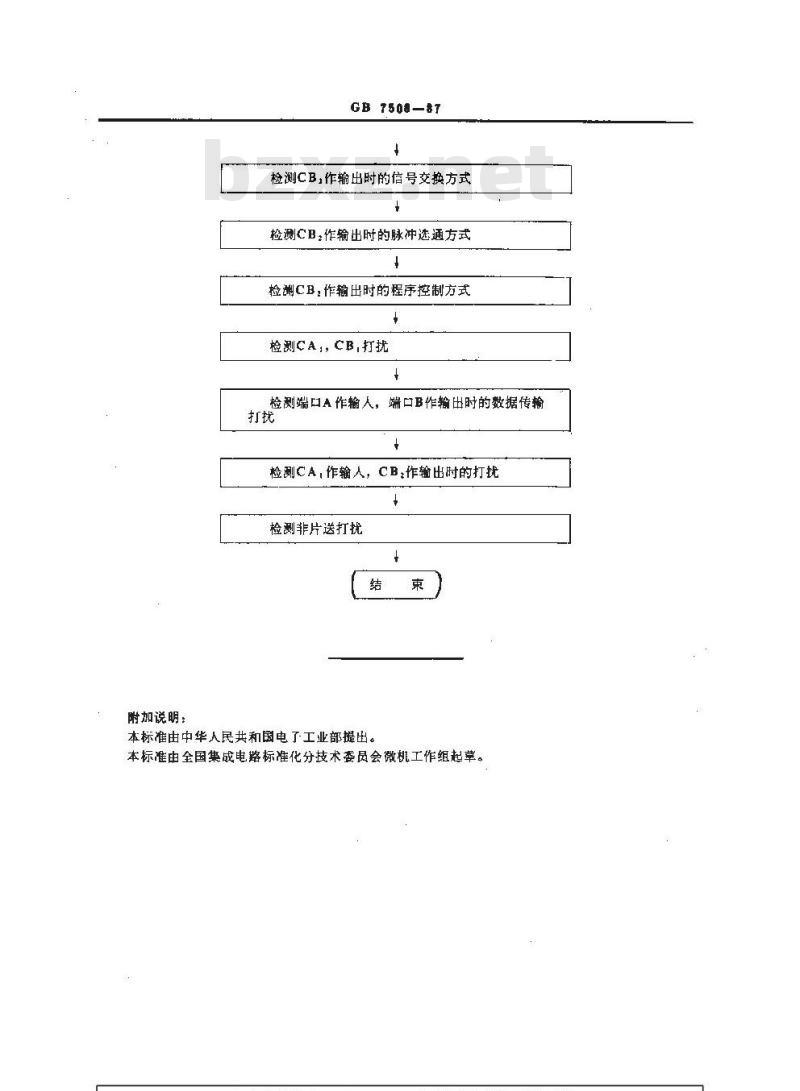

检测CB,作输出时的信号交换方式+
检测CB作输出时的脉冲选通方式+
捡测CB：作输出时的程序控制方式+
检测CA,，CB,打扰
检测端口A作输人，端口B作输出时的数据传输打扰
检副CA,作输人，CB;作输出时的打扰+
检测非片送打扰
本标准由中华人民共和国电了工业部提出。本标准由全国集成电路标准化分技术委员会微机工作组起草。
